I.C.T | PCB de la machine à souder des ondes hors ligne sélective de bureau PCB

Aperçu

Le soudage sélectif d'ondes est une forme spéciale de soudure d'onde inventée pour répondre aux exigences de développement de la soudure des composants à travers. Il convient principalement à la soudure des composants à travers dans les produits électroniques haut de gamme. Par exemple: produits électroniques militaires, électronique automobile, produits d'alimentation de commutation et autres industries qui nécessitent une fiabilité de soudure plus élevée.

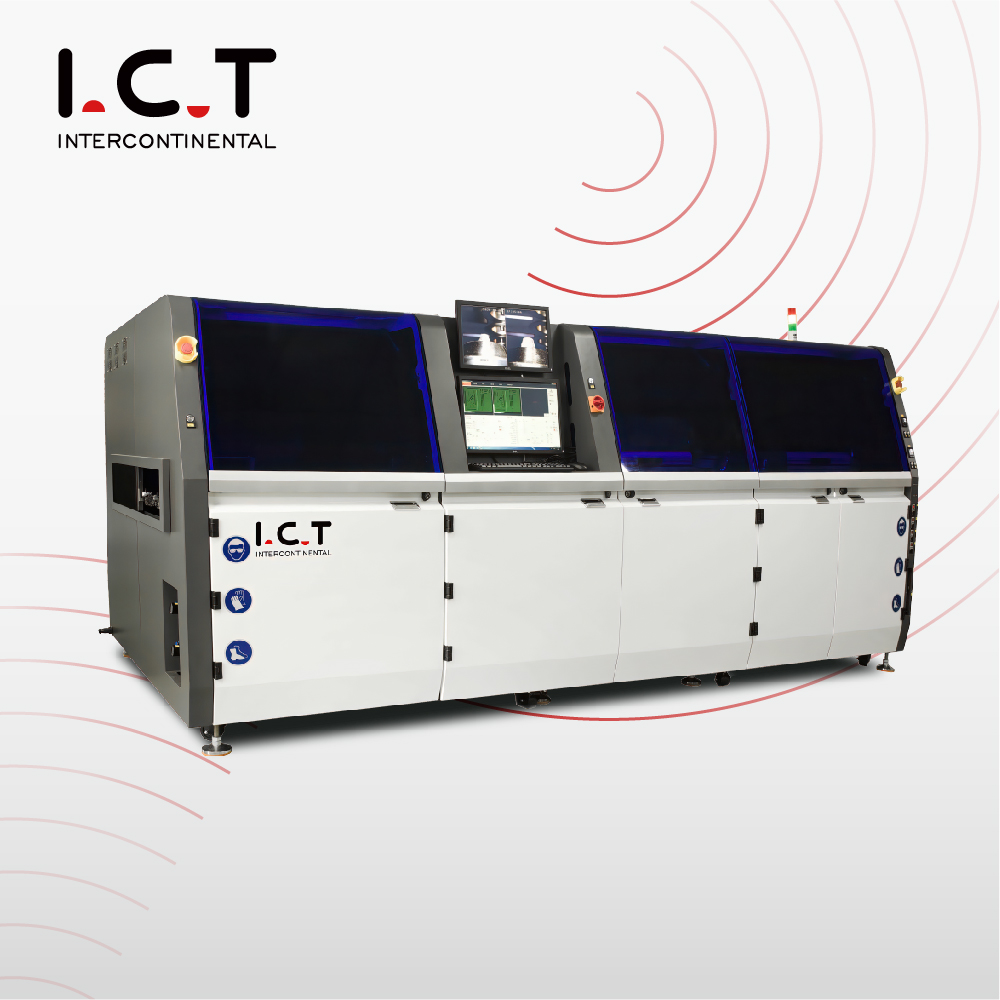

I.C.T SS330 Le soudage d'ondes sélectif est un équipement haute performance développé et assemblé en Chine.

I.C.T-SS330

I.C.T-SS430

1, l'écran à jet à réaction en céramique piézoélectrique originaire de l'Allemagne est sélectionné, ce qui convient au flux avec un contenu solide inférieur à 5%, à la commande de l'ordinateur ou à un commutateur manuellement, à un contrôle précis du temps de pulvérisation, de la vitesse de pulvérisation, de l'économie et de la protection de l'environnement, du flux de flux numérique , le flux de pulvérisation, l'angle, la densité, la largeur et d'autres paramètres peuvent être enregistrés.

2, conception conviviale: détection des défauts (tels que les radiateurs anormaux d'alarme, etc.), les rappels de maintenance réguliers, les fonctions économiques, la fonction de transmission manuelle d'urgence et l'entretien sans outil, réduisent les taux de défaillance de l'équipement.

3, composants principaux: utilisant des composants importés pour assurer la stabilité à long terme du fonctionnement de l'équipement.

4, il peut contrôler la quantité de soudure, le temps de soudage et la quantité de soudure de chaque tache de soudure.

5, la création de programmes est simple, en utilisant des images ou des données Gerber pour créer un programme de production.

6, la buse peut être sélectionnée en fonction de la taille du point de soudage, et il n'y a pas besoin de luminaire pour protéger les pièces sans soudure.

7, les images de PCB peuvent être directement utilisées pour la programmation de chemin. Le point de départ du chemin, la vitesse de déménagement du soudage, la vitesse de course vide, la hauteur de l'axe z et la hauteur de la crête d'onde peuvent être réglés sur l'ordinateur.

             Pulvérisation de flux               +                Préchauffage                 +                 Soudure

Système de flux

1. La vanne à réaction en céramique piézoélectrique originaire de l'Allemagne est sélectionnée, ce qui convient au flux avec une teneur solide inférieure à 5%.

2. Le flux est stocké par un réservoir de pression, assurez-vous que la pression est stable sans influence de la quantité de flux. La fonction de détection de confiture de buse est facultative.

Système de préchauffage

Le préchauffage inférieur est équipé de standard dans la machine, la position est réglable.Ir réchauffeur de conduction thermique IR supérieure, efficace et stable. Structure de conception pour maximiser la zone de préchauffage. Toute conception de coton à haute température pour assurer la stabilité de la température. et les moteurs adoptent les meilleures marques. Mode de maintenance sans outil.

Système de soudure

La plate-forme 1.xyz est composée d'une vis à billes de haute précision et d'un moteur à grande vitesse.

2.Cobile de pompe électromagnétique adopte la marque importée allemande pour assurer la stabilité et la fiabilité du pic.

3. Température de l'étudiant, température N2, hauteur d'onde, étalonnage des ondes, etc.

4. Le pot d'étudiant est fait de Ti, pas de fuite. Avec chauffage en fonte à l'extérieur, robuste et chaleur rapide.

5.N2 Système de chauffage en ligne, pour mouiller parfaitement la soudure et réduire la solution de soudure.

6. Standard avec la fonction de nettoyage automatique de la buse. Combien de panneaux peuvent être réglés pour nettoyer la buse.
