TIC |Machine d'inspection SMT 3d Aoi pour les fabricants de PCB

I.C.T SMT 3D Machine d'inspection AOI pour les fabricants de PCB.
Achetez-le avec votre partenaire de confiance! I.C.T apporte 26 ans d'expérience dans l'industrie SMT.
Faits saillants: installation et formation sur place disponibles, service client 24/7. Experts hautement qualifiés. Kit de bricolage guidé par la vision. Facile à assembler. Logiciels open source.

Modèle:
I.C.T-V5300
Marque de produit:
I.C.T

État de disponibilité:

Quantité:


enquête Ajouter au panier

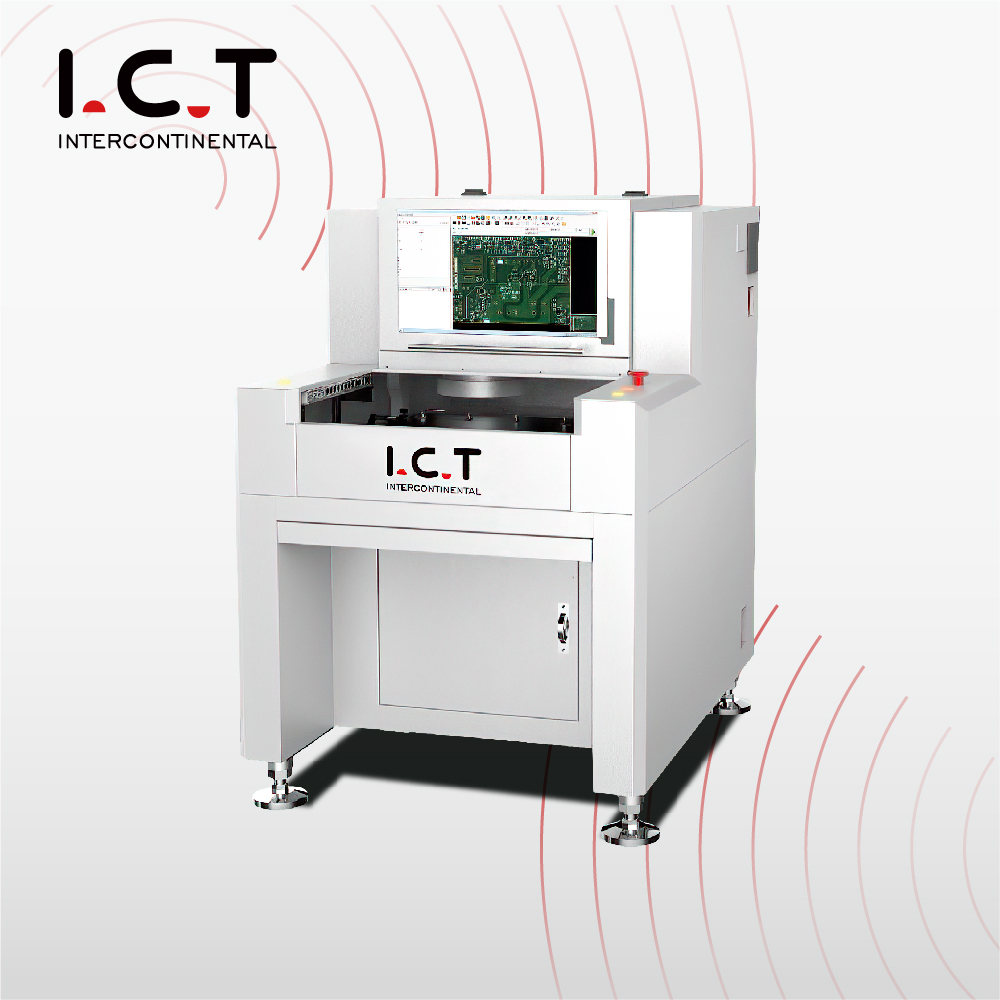

I.C.T Machine d'inspection SMT 3D AOI pour les fabricants de PCB

Aperçu

Systèmes d'inspection optique automatisés

En ligne AOI V5300H Introduction:

Pour SMT pré-réflexion, la plate-forme de granit d'inspection en ligne post-reflux, améliore considérablement la précision de la machine et la stabilité RVB (LED LED LED LEL de la Source LED avec un grossissement constant et une faible réponse de distorsion à un composé élevé

Caractéristiques:

1. Loguez la fonction de collecte et de stockage automatique, la fonction d'avertissement / alarme NG, de programmation à distance et de débogage.
2. Capacité d'inspection: insuffisante, court, trou de gardien, épingle de revêtement de soudure, contamination, désalignement, pièce manquante, biaisée, panneau d'affichage, montage sur le côté, renversement, mauvaise partie, endommagé, flotteur, polarité, pseudo-soudent, soudure vide, glue excessive de la glu etc.
3. Perfect SPC recueille les informations hors ligne et génère automatiquement toutes sortes de tables de production.
4. Fonction du centre de contrôle mature, interface logicielle claire.
5. Bonne stabilité (Gr & R <10% @ 6 Sigma, CPK> 1,33 (précision de l'écart de test inférieur à ± 0,25 mm.

6. Déplacement de la caméra, convoyeur fixé pendant le test. 7.PCB CONPENSATION DE WARPAGE: CADICATION DE COMPADENCE TOTALLE, CONDUCTION DE POSITION DE POSITION CONPONANT.

Plate-forme et cadre en granit

Assurer la stabilité de l'équipement et la cohérence du partage du programme entre les machines

Caméra industrielle + lentille télécentrique

L'inspection de joint de soudure à haut composant n'est pas affectée car aucun effet d'ombre dans tout le champ de vision.

Position d'assistance FOV entière

Capacité de détection élevée sur aucun composant de la plate-forme exposée (BGA, etc.) ou des composants partiellement blindés

Machine AOI en ligne

Modèle	I.C.T-V5000H
FOV	15U (36 * 30 mm) / 10u (24 * 20 mm)
Appareil photo	Caméra industrielle numérique intelligente 5m Pixel
Lentille	Lentille télécentrique
Léger	4 Couleur Anneau LED Lumière, RGB + W
Élément d'inspection	Test des composants, test de soudage
Mini-composant	01005chip, 0,3 pitch ic et de forme spéciale
Le système d'exploitation	Windows 7
Taille du PCB	50 * 50 ~ 510 * 600 mm
Épaisseur de PCB	0,3 ~ 6,0 mm
PCB Warpage	± 3,0 mm
Poids de PCB	Max: 3kg
Hauteur de PCB	En haut: 25 mm, en bas: 45 mm réglable
Conducteur x / y	AC Servo Driver, précision de répétition 0,01 mm
Plateforme	Granit
Pouvoir	AC220 50 / 60Hz, 5A
Air comprimé	0,4 ~ 0,6 MPA
Masse	750 kg
Dimension	940 * 1360 * 1500 mm (à l'exclusion de la lumière)
