LCO-350
I.C.T
| Quantité: | |
|---|---|
| Solution avancée de découpe laser en ligne PCBA
La machine de découpe laser en ligne I.C.T PCBA est conçue pour l'industrie des semi-conducteurs, où la précision et la propreté sont essentielles. Ce système entièrement automatisé gère tout, du chargement des planches au placement final des plateaux. Il utilise de puissants lasers verts pour couper les panneaux PCBA rapidement et proprement, sans contrainte mécanique ni dommage thermique sur les composants sensibles. La ligne comprend un chargeur avancé pour l'alimentation des cadres à clips, des stations de découpe doubles pour un débit élevé et une machine de placement automatique qui trie les produits OK dans des plateaux tout en envoyant les planches NG vers les poubelles. Conçu pour une intégration transparente dans les lignes SMT ou de semi-conducteurs, il prend en charge les formes complexes, les cartes minces et la production à forte mixité tout en gardant les bords lisses et sans particules.
| Principales fonctionnalités en détail
Découpe double laser de haute précision
Deux lasers verts de 35 W fonctionnent ensemble pour couper des planches à des vitesses supérieures à 200 mm/s avec une précision de positionnement de ±0,005 mm et une précision de coupe de ±0,025 mm. Cette configuration double la productivité sans sacrifier la qualité, ce qui la rend parfaite pour le traitement de gros volumes de semi-conducteurs PCBA où la vitesse et la cohérence sont importantes.
Zéro dommage thermique et bords propres
La technologie laser verte ne crée presque aucune zone affectée par la chaleur, empêchant ainsi le délaminage, la déformation ou la carbonisation. Après la découpe, les bords sont lisses, sans bavures et sans poussière – idéal pour les composants délicats comme les QFN, BGA, les modules de caméra et les 5G PCB dans les applications de semi-conducteurs.
Positionnement CCD intelligent et tri des défauts
Les caméras CCD avancées avec éclairage tricolore et compensation d'expansion automatique localisent les repères avec précision. Le système détecte les défauts lors de la découpe et utilise des buses d'aspiration pour placer uniquement les bonnes planches dans les plateaux, tout en rejetant les planches défectueuses, réduisant ainsi l'inspection manuelle et améliorant le rendement.
Flux de travail entièrement automatisé avec gestion des plateaux
De l'alimentation automatique des cartons via un chargeur servocommandé jusqu'au ramassage synchrone du manipulateur et à l'empilage final de plateaux pleins, l'ensemble du processus se déroule en mains libres. Il gère différentes tailles de produits, alimente automatiquement les plateaux vides et retire ceux qui sont pleins, économisant ainsi de la main d'œuvre dans les lignes de semi-conducteurs au rythme rapide.
Intégration sûre, stable et intelligente
La machine répond aux normes antistatiques SMT, est dotée de verrouillages de porte de sécurité, d'une protection contre les fuites et d'un refroidisseur intégré ainsi que d'une extraction de poussière. Il prend en charge la lecture du code QR pour le téléchargement MES et propose des montages personnalisés, garantissant un fonctionnement fiable et une connexion facile à d'autres équipements d'usine.
| Spécification
| Article | LCO-350 |
| Type de laser | Laser vert |
| Puissance laser | 35W |
| Gamme de plates-formes | Table double 300*300mm |
| S'adapter à l'épaisseur du produit (mm) | MAX1,5 mm |
| Vitesse maximale de la plate-forme | 1000m/s |
| Vitesse de coupe maximale (mm/s) | ≥200 millimètres |
| Précision de positionnement | ±0,005mm |
| Répétabilité | ±0,005mm |
| Précision de coupe | ± 0,025 mm |
| Pouvoir | AC220V/50Hz, 3KW |
| Poids | 3200KG |
| Dimensions | L1600*L1300*H1800mm |

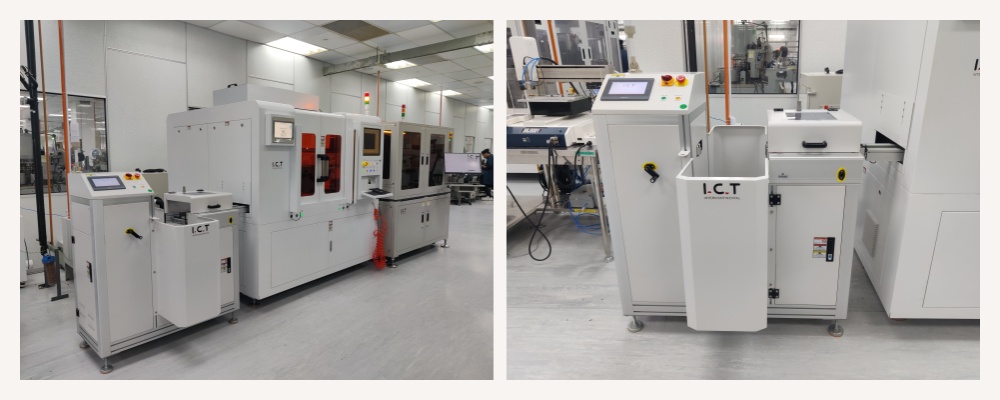

| Équipement complémentaire de ligne de semi-conducteurs

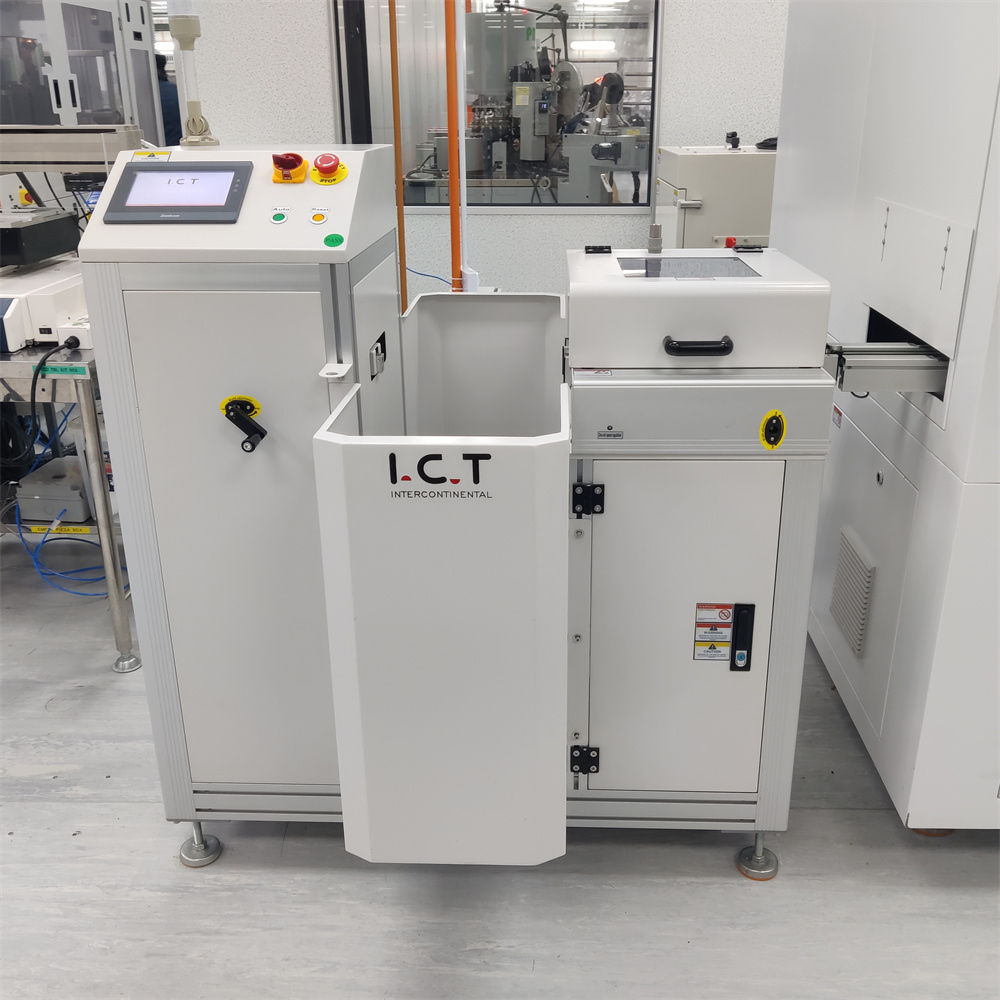

I.C.T fournit une gamme complète d'équipements pour construire ou mettre à niveau votre ligne de production de semi-conducteurs et PCBA. Outre la machine de découpe laser en ligne PCBA, les principaux systèmes associés incluent la machine automatique Loader pour une alimentation fiable des cadres de clips, la machine de placement automatique PCBA/IC pour un emballage précis des barquettes et des options de machine de découpe laser hors ligne PCB pour les petits lots ou la R&D. Ceux-ci fonctionnent avec les AOI stations d'inspection, de nettoyage et de convoyeurs pour créer des lignes efficaces et présentant peu de défauts. En tant que partenaire d'usine à part entière, I.C.T vous aide à tout intégrer en douceur pour un rendement maximal.
| Vidéo de réussite client

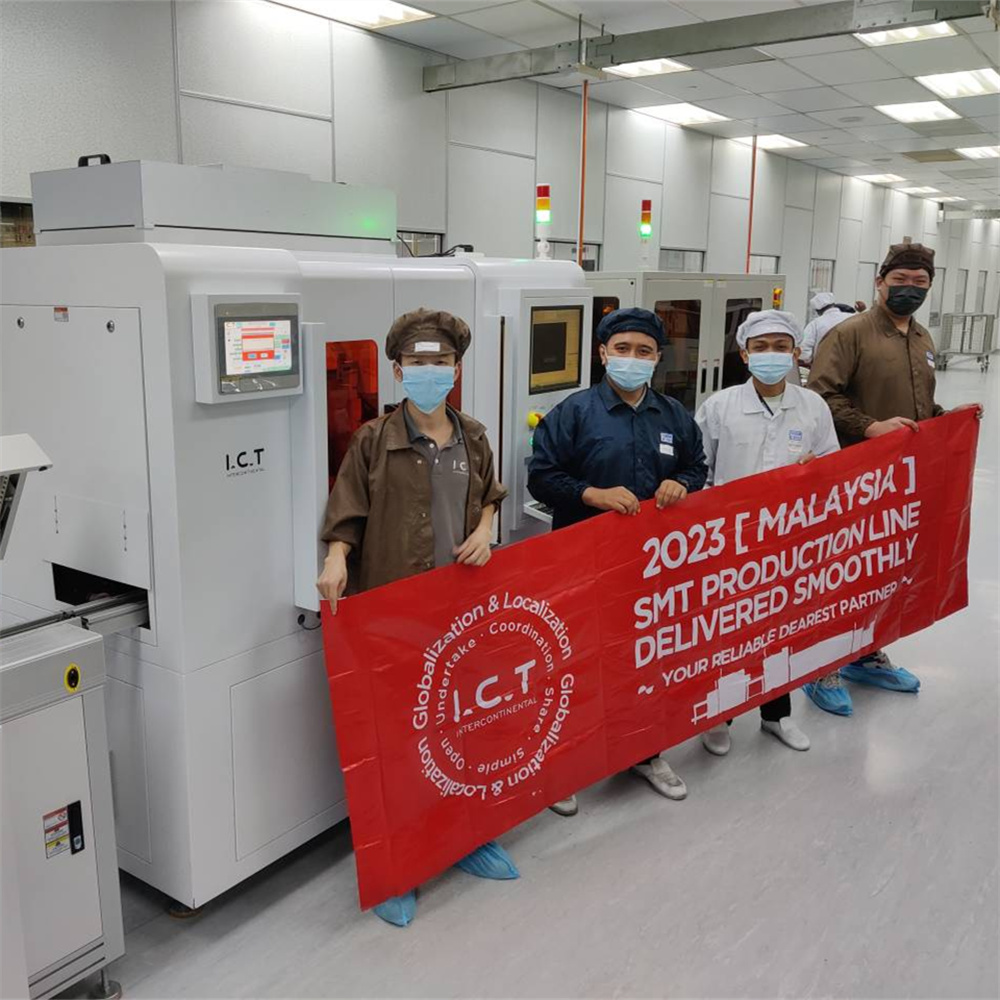

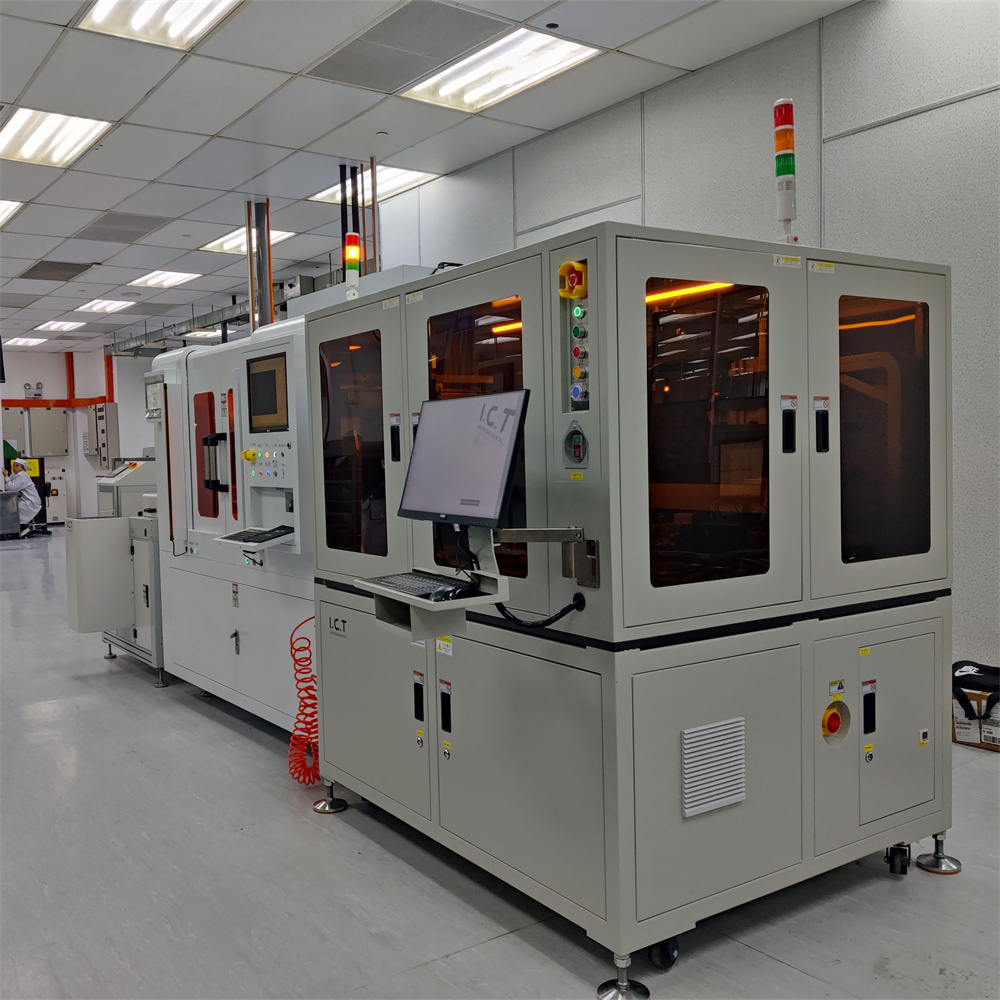

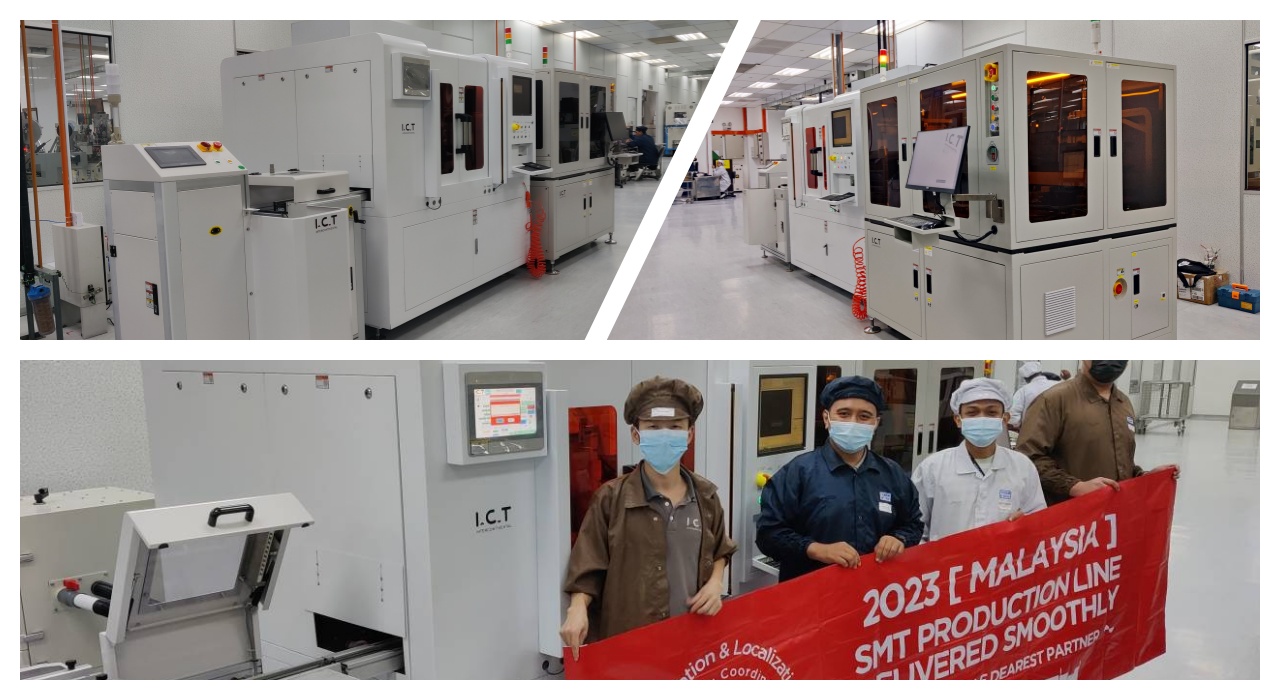

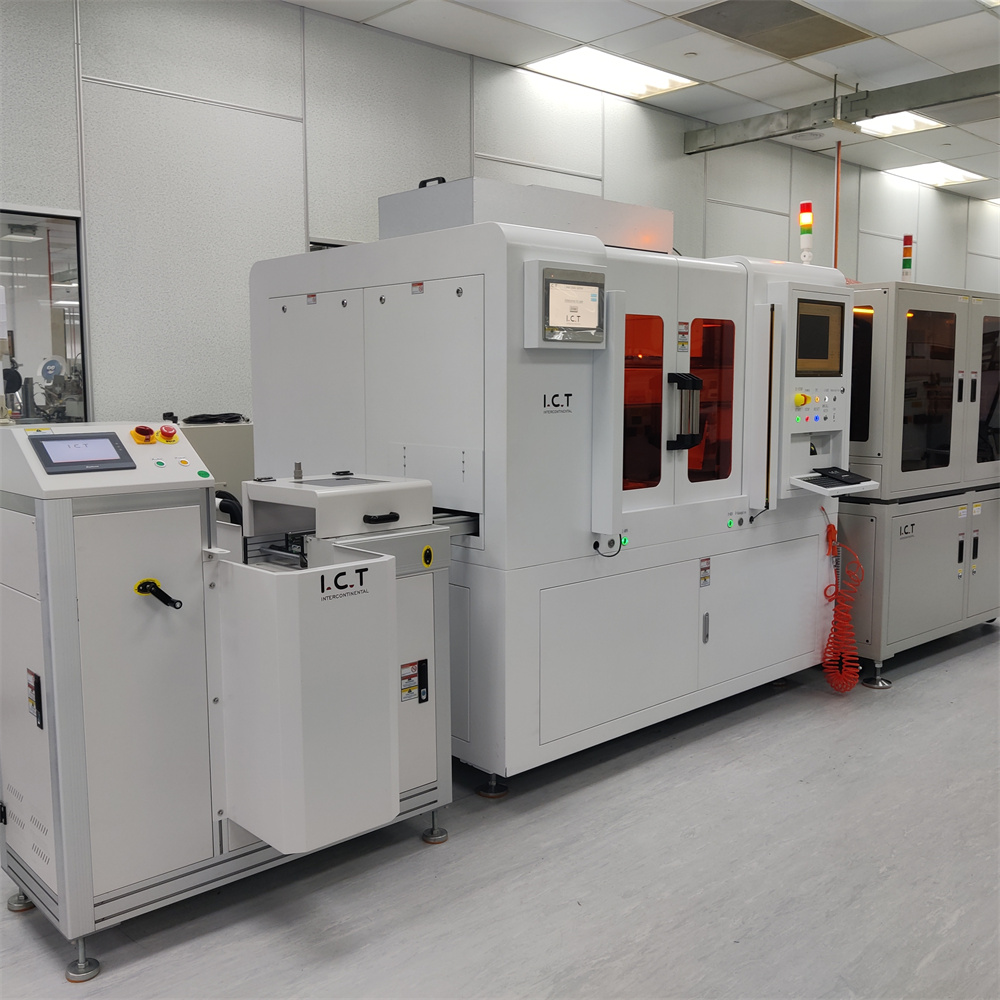

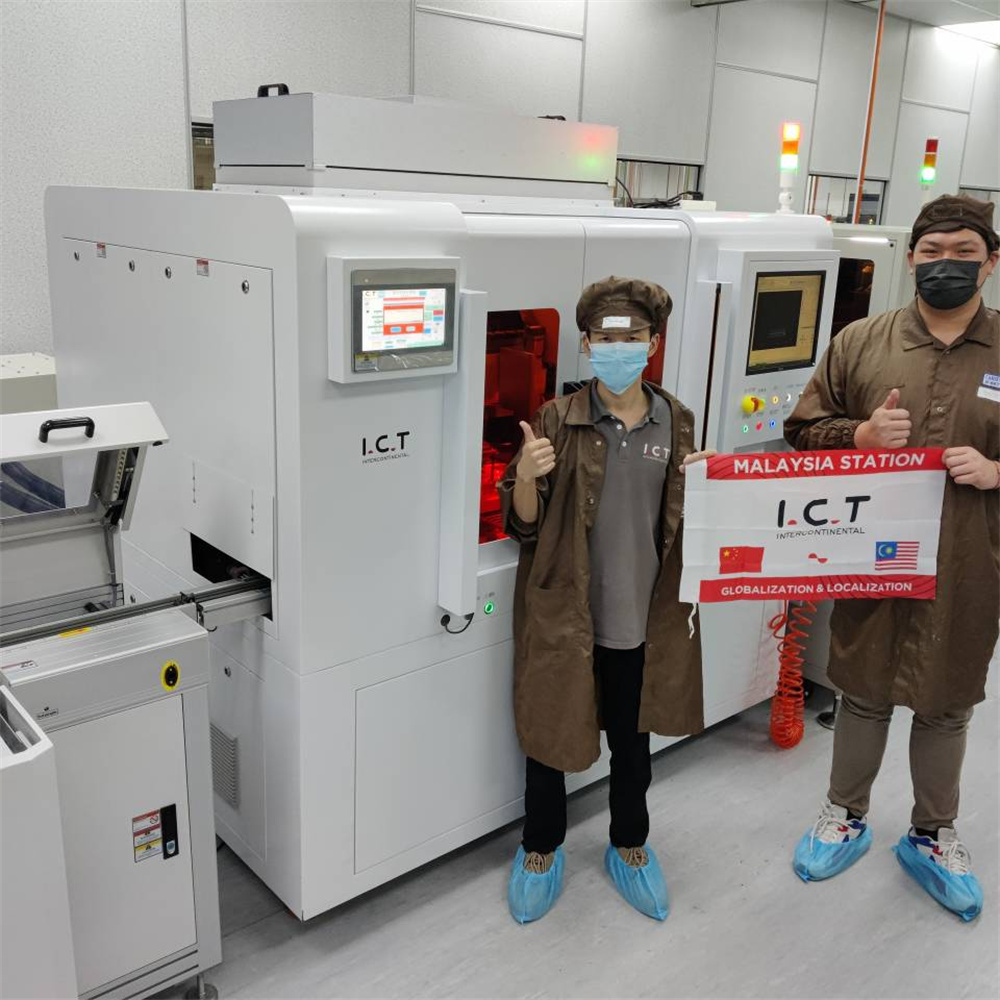

En Malaisie, I.C.T a livré avec succès un système complet de singularisation laser en ligne à un client leader du secteur des semi-conducteurs. Nos ingénieurs se sont rendus sur place pour installer la gamme complète, y compris le chargeur avancé, la machine de découpe laser en ligne PCBA et la machine de placement automatique. Ils ont effectué un débogage complet, une formation des opérateurs et une optimisation des processus pour garantir une montée en puissance fluide. Le client bénéficie désormais d’une découpe à grande vitesse et à haut rendement avec des bords nets, un tri automatique des défauts et une manipulation manuelle réduite. Le projet a renforcé leur capacité de production et la qualité de leurs produits sur un marché concurrentiel.
| Service après-vente et assistance à la formation
Assistance professionnelle et formation
I.C.T propose un service complet allant du conseil avant-vente au support après-vente. Nos ingénieurs expérimentés assurent une installation complète, un débogage sur site et une formation des opérateurs adaptée à votre équipe et à vos produits. Nous proposons également une optimisation des processus, des conseils de maintenance régulière et un dépannage rapide à distance ou sur site. Avec plus de 20 ingénieurs dédiés et des temps de réponse rapides, nous vous aidons à maintenir des performances optimales et à minimiser les temps d'arrêt tout au long de la durée de vie de votre PCBA machine de découpe laser en ligne et de l'ensemble de votre ligne.
| Témoignages clients
Ce que disent nos clients
Les clients félicitent nos ingénieurs pour leur formation professionnelle, patiente et détaillée lors de l'installation en Malaisie et dans d'autres pays. Beaucoup soulignent les performances fiables de la machine de découpe laser en ligne PCBA, ses résultats de coupe nets et sa sortie sans dommage sur les cartes semi-conductrices sensibles. Ils apprécient également l'envoi solide et bien emballé, arrivé en parfait état, ainsi que notre réponse rapide aux questions – souvent résolues en quelques heures. 'I.C.T offre une réelle valeur ajoutée et une tranquillité d'esprit', est un commentaire courant de partenaires satisfaits.
| Certifications et normes
L'équipement I.C.T répond aux normes internationales de sécurité et de fiabilité. Notre machine de découpe laser en ligne PCBA et les systèmes associés sont certifiés CE pour la conformité européenne, RoHS pour la sécurité environnementale et ISO9001 pour la gestion de la qualité. Nous détenons également plusieurs brevets sur la technologie de découpe laser, les logiciels et les fonctionnalités d'automatisation, vous garantissant ainsi des solutions avancées et conformes, appuyées par une ingénierie éprouvée.
| À propos de la société et de l'usine I.C.T
À propos de I.C.T – Votre partenaire mondial
I.C.T est l'un des principaux fournisseurs de solutions de fabrication entièrement électronique avec plus de 25 ans d'expérience. Nous concevons et produisons nos propres équipements dans une installation de 12 000 m² avec des processus de tests stricts et un système complet de gestion de la qualité. Notre équipe de 89 employés, dont 20 ingénieurs professionnels, a servi plus de 1 600 clients dans 72 pays. Nous nous développons rapidement en offrant un support unique – de l'analyse de la demande et de la planification des lignes à l'installation, la formation et l'optimisation continue – aidant les usines de semi-conducteurs et PCBA à construire, mettre à niveau et gérer des systèmes de production efficaces et de haute qualité dans le monde entier.
