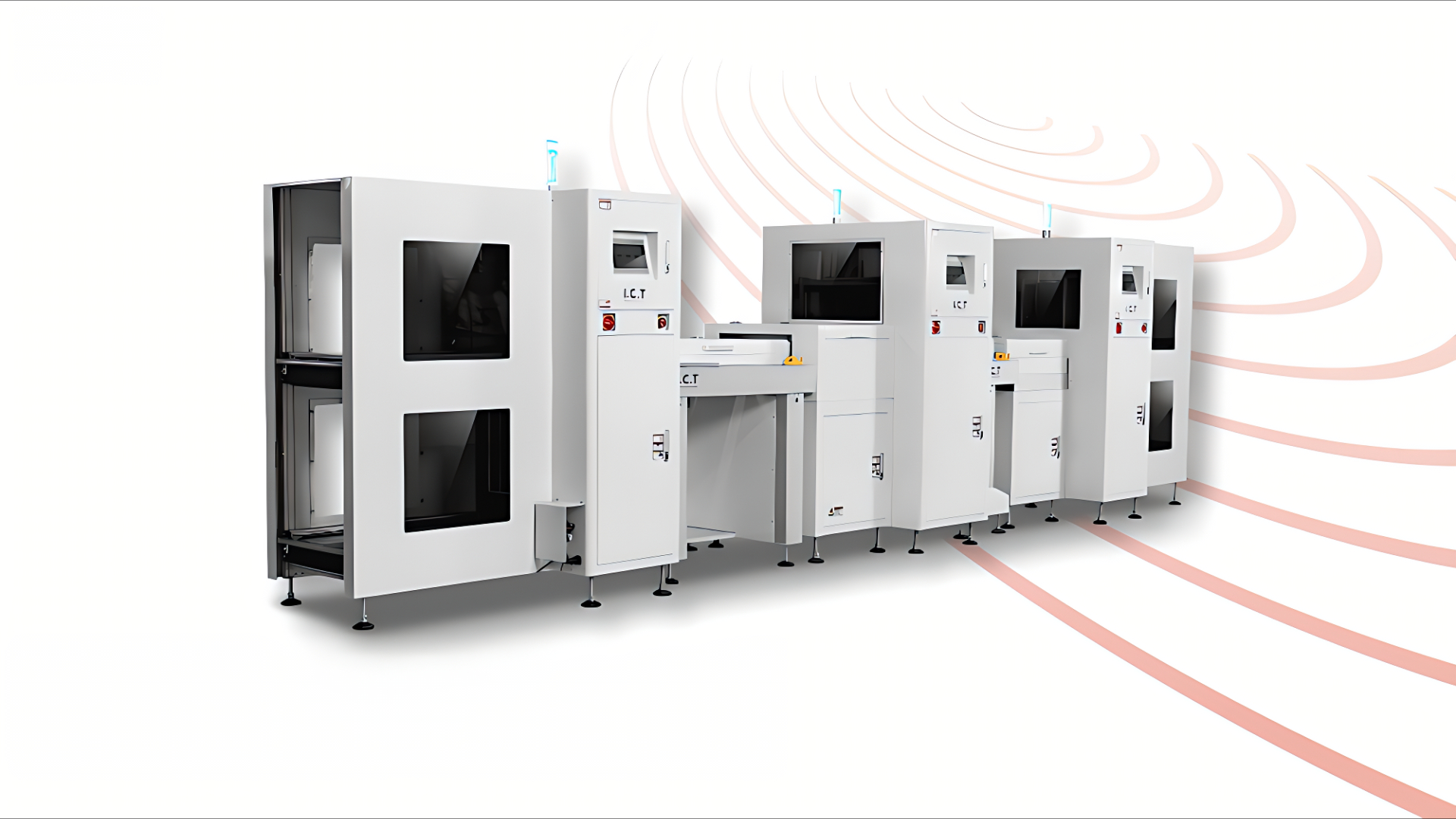

Machine de manutention PCB efficace - Optimisez votre chaîne de production SMT

PCB Convoyeur pour la gestion des cartes

PCB Loaders et déchargeurs, convoyeurs d'inspection, tampon PCB, contrôle du trafic et autres convoyeurs pour la chaîne de montage PCB.I.C.T couvre tous vos besoins de gestion PCB.

PCB Machine de manutention

Que peut faire la machine de manutention PCB pour vous ?

Les convoyeurs de manutention de cartons constituent un élément crucial d'un bon fonctionnement de la ligne de production SMT, DIP ligne d'assemblage et PCBA ligne de revêtement.
Du chargeur et du dépileur aux autres convoyeurs PCB comme les tampons PCB, les trieurs de réussite et d'échec, le retournement et le déchargement.La manipulation des cartes PCB est un acteur clé de la chaîne de montage PCB.
PCB Convoyeur
PCB Convoyeurs
Le convoyeur de manutention PCB fonctionne avec des modes en ligne et direct intégrés.En fonction des besoins, le mode approprié peut être sélectionné.Les signaux sont transmis via l'interface SMEMA, permettant au convoyeur PCB de répondre efficacement aux différents besoins de production sur la ligne.
PCB chargeur et déchargeur
PCB Loader & Déchargeur
Le principe de fonctionnement du chargeur et déchargeur PCB consiste à placer une cassette contenant des PCB ou des PCBA sur la courroie d'extension de l'équipement.Une fois le mode automatique activé, le chargeur et déchargeur PCB utilise une tige de poussée pneumatique pour transférer le PCB ou le PCBA vers l'équipement suivant.
PCB tampon
PCB tampons
Le PCB tampon fonctionne avec trois modes (mode pass-through, mode tampon et mode de tri), sélectionnables en fonction des exigences de production.Les signaux sont transmis via l'interface SMEMA pour répondre aux différents SMT ligne de production, DIP ligne d'assemblage et PCBA ligne de revêtement​​​​​​​ besoins.
PCB La machine de manutention est essentielle pour une production efficace et stable dans SMT lignes de production, DIP chaînes d'assemblage et PCBA lignes de revêtement.

Les convoyeurs de manutention PCB, les chargeurs et déchargeurs PCB et les tampons PCB automatisent et rationalisent le transfert, le chargement, le déchargement et le stockage temporaire des planches PCB.Cette automatisation réduit les interventions manuelles, évite les arrêts de ligne et garantit un fonctionnement continu, améliorant ainsi l'efficacité de la production et offrant de plus grands avantages aux entreprises.
|
  • Dans SMT lignes de production
  • Dans DIP lignes d'assemblage
  • Dans PCBA lignes de revêtement
Solutions personnalisables dans le secteur SMT

Solutions de manutention PCB sur mesure pour votre secteur

Dans l'industrie SMT, le convoyeur PCB, le chargeur et le déchargeur PCB et les systèmes tampons PCB sont conçus avec la flexibilité nécessaire pour répondre aux diverses exigences des clients.La longueur et la largeur de ces systèmes peuvent être personnalisées pour répondre aux besoins de production spécifiques.

Machine de manutention PCB personnalisable servir d'équipement principal, avec une fonction de réglage de la largeur en un clic pour tous les équipements de transport tout au long de la chaîne de production complète SMT, de la chaîne d'assemblage DIP et de la ligne de revêtement PCBA.
PCB Inspection Convoyeur dans la ligne de production smt

PCB Convoyeur

Nos convoyeurs de manutention PCB sont adaptables en longueur et en largeur, garantissant une intégration transparente dans n'importe quelle configuration de ligne de production.Cette personnalisation permet une gestion efficace de différentes tailles PCB, optimisant ainsi l'espace et le flux de travail dans votre établissement.

PCB Déchargeur dans SMT Ligne de production

PCB Loader & Déchargeur

Les systèmes de chargement et de déchargement PCB peuvent être adaptés pour s'adapter à différentes dimensions PCB et configurations de lignes de production.Cette personnalisation garantit des processus de chargement et de déchargement fluides, améliorant ainsi l’efficacité globale de la production et minimisant les temps d’arrêt.
PCB tampon dans la ligne de production smt

PCB tampons

Les systèmes PCB tampon sont également personnalisables en taille pour répondre à des exigences opérationnelles spécifiques.Cette flexibilité garantit une mise en mémoire tampon et un tri efficaces des PCB, en s'adaptant aux différents processus d'inspection et de contrôle qualité au sein de la chaîne de production SMT.


PCB Machine de manutention : le choix de l'industrie en matière de qualité et de fiabilité

PCB manutention des planches : transportez vos PCB de A à B au sein de votre chaîne de production SMT
  • PCB Convoyeur

    Transporter les PCB d'une machine SMT à la suivante dans la chaîne de production SMT.


    I.C.T Haut de gamme SMT Convoyeur avec CoveyorPrincipales caractéristiques du PCB Convoyeur
    Conception modulaire: Le convoyeur PCB offre une conception modulaire, permettant en option assemblage pour répondre aux exigences spécifiques du client.
    Conception en acier robuste : Construit en acier robuste, le convoyeur PCB améliore la stabilité de l'équipement.
    Largeur de rail réglable : Il comporte une vis lisse en acier inoxydable pour ajuster facilement la largeur du rail.
    Contrôle de vitesse variable : Le convoyeur PCB comprend un contrôle de vitesse variable pour un fonctionnement flexible.
    Mode de test des circuits imprimés : Mode de test de carte de circuit intégré pour une assurance qualité efficace.
    Fente en aluminium dédiée : Utilise une fente en aluminium dédiée pour l'orbite de transfert afin d'éviter les bourrages PCB.
    Conception inférieure plus lourde : La conception inférieure plus lourde garantit que le convoyeur PCB ne se déplace pas facilement.
    Longueur personnalisable : La longueur du convoyeur PCB peut être personnalisée en fonction des besoins.
    Compatibilité des interfaces SMEMA : Le convoyeur PCB est compatible avec l'interface SMEMA, garantissant une intégration transparente avec d'autres équipements.


    Spécification de PCB Convoyeur
    La longueur et la taille maximale PCB du PCB Convoyeur peuvent être personnalisées en fonction de vos produits.

    Modèle SC-500
    Longueur du rail (mm) 500
    PCB Largeur 50 à 350mm
    PCB Direction De gauche à droite ou de droite à gauche
    Vitesse Adjustable
    Changer Passer le commutateur
    Système de contrôle Système de module de contrôle industriel
    Matériau de la plateforme Tapis en caoutchouc ESD
    Communication SMEMA pour l'intérieur et l'extérieur
    Source de courant 1 PH AC 220V 50/60Hz (option : 110v à 380v)

    I.C.T SMT Inspection haut de gamme Convoyeur avec lumièresScénarios d'application pour PCB Convoyeur
    Le convoyeur PCB est principalement utilisé dans les chaînes d'assemblage PCB pour connecter les machines.Il est généralement placé derrière les imprimantes SMT, entre les machines pick-and-place, avant les fours de refusion et après les fours de refusion.Ces emplacements stratégiques garantissent un transfert fluide et efficace des PCB tout au long du processus de fabrication.

    En intégrant ces fonctionnalités, le convoyeur PCB assure une manipulation efficace, fiable et personnalisable des cartes de circuits imprimés.La construction robuste et les fonctionnalités avancées du convoyeur PCB en font un composant essentiel des chaînes d'assemblage PCB modernes, maintenant des normes élevées de fonctionnement et de flexibilité.
  • PCB Loader & Déchargeur

    Le premier et le dernier convoyeurs de votre chaîne d'assemblage PCB : chargeur PCB, déchargeur PCB et dépileur PCB


    PCB LoaderPrincipales fonctionnalités de PCB Loader et du déchargeur
    Conception solide, ferme et stable : Le chargeur et déchargeur PCB bénéficie d'une conception robuste et stable, garantissant une durabilité et une fiabilité à long terme.
    Écran tactile et contrôle PLC : Équipé d'un écran tactile et d'une commande PLC, le chargeur et déchargeur PCB offre un fonctionnement convivial et un contrôle précis.
    Pinces pneumatiques supérieures et inférieures : Comprend des pinces pneumatiques supérieures et inférieures pour maintenir solidement le porte-revues en place, améliorant ainsi la stabilité du chargeur et du déchargeur PCB.
    Pas de garantie casse PCB : La conception spéciale du circuit de gaz garantit l'absence de casse PCB, garantissant ainsi la sécurité et l'intégrité de vos produits.
    Diagnostic automatique des défauts : Le chargeur et déchargeur PCB comprend une fonction d'affichage automatique des codes d'erreur, ce qui facilite le diagnostic et la résolution des problèmes.
    Câble résistant à l'usure : Utilise des câbles résistants à l'usure, garantissant une longue durée de vie au chargeur et au déchargeur PCB.
    Compatible avec l'interface SMEMA : Entièrement compatible avec l'interface SMEMA, permettant une intégration transparente du chargeur et du déchargeur PCB avec d'autres équipements.

    Ces fonctionnalités font du chargeur et du déchargeur PCB un composant essentiel pour une manipulation PCB efficace, fiable et sûre dans les lignes de production automatisées.


    Spécification de Loader et du déchargeur

    Modèle LD-M
    PCB Taille (mm) 50*50-330*250
    Taille du support (mm) 355*320*563
    Flux temporel PCB Secondes 6 env.ou Précisez
    Pas d'indexation 10.20.30.40mm ou préciser
    Système de contrôle API
    Arrivée d'air 4-6 bars, 10 litres/min
    Hauteur de transport 900+20 mm (ou spécifié par le client)
    PCB Direction L vers R ou R vers L
    Communication SMEMA pour Bothin & Out
    Source de courant 1 PH AC 220V 50/60Hz (option : 110v à 380v)


    PCB DéchargeurApplication et avantages de PCB Loader et PCB Déchargeur
    Le chargeur PCB et le déchargeur PCB sont largement utilisés dans divers scénarios tels que les lignes de production SMT, les lignes d'assemblage DIP et les lignes de revêtement PCBA.Ces machines sont principalement utilisées pour le chargement et le déchargement des produits PCB et PCBA.L'équipement standard s'adapte aux tailles de produits allant de 50 mm x 50 mm à 620 mm x 460 mm, avec des options de personnalisation disponibles pour les exigences de taille spéciales.

    L'un des principaux avantages du chargeur PCB et du déchargeur PCB est leur capacité à précharger les PCB et les PCBA dans des cassettes de matériaux, réduisant considérablement le besoin de manipulation manuelle. intervention sur des lignes de production automatisées.Cette amélioration de l’efficacité garantit un fonctionnement plus fluide et une productivité plus élevée dans les processus de fabrication.
  • PCB tampon


    NG tamponNG haut de gamme tampon
    Cet appareil peut mettre en cache AOI ou SPI et d'autres machines de test hors des cartes NG et OK, la carte OK passera au processus suivant et la carte NG circulera vers le convoyeur supérieur pour attendre le manuel. confirmation.
    Transmission avec rouleau durable (pas besoin de remplacer la courroie)
    Faible encombrement de la machine.
    Retri rapide, fluide et précis
    Réglage de la largeur parallèle et lisse
    Trois modes de fonctionnement : FIFO, LIFO, Pass-through.
    Interface SMEMA compatible.







    Spécification de PCB tampon

    Modèle NB-L
    Dimension(mm) 1000*790*1650
    PCB Taille (mm) 50*50-460*350
    Temps d'un cycle Environ 10 secondes
    PCB Capacité 20 pièces ou préciser
    Système de contrôle API
    Pouvoir Max 250 VA
    Hauteur de transport 900 ± 20 mm (ou spécifié par le client)
    PCB Direction De gauche à droite ou de droite à gauche
    Communication SMEMA pour l'entrée et la sortie
    Source de courant 1 PH AC 220V 50/60Hz (Option : 110V à 380V)
    Poids 300kg


    LED Refroidissement multifonction vertical tampon
    NG tampon Principales fonctionnalités et scénarios d'application
    Modèles NG tampon : Le NG tampon est disponible dans les modèles NB-L et NB-XL.La taille minimale PCB qu'il prend en charge est de 50 mm x 50 mm, tandis que les tailles maximales PCB sont respectivement de 460 mm x 350 mm et 530 mm x 460 mm.
    Scénarios d'application : Le NG tampon est principalement utilisé dans les lignes de production SMT, en particulier après SPI (inspection de la pâte à souder), pour tamponner les PCB pour l'inspection manuelle de la pâte à souder imprimée.
    En intégrant le NG tampon dans la chaîne de production, vous pouvez gérer efficacement le flux PCB et garantir des processus d'inspection de haute qualité.

Qu'est-ce qui fait de la machine de manutention PCB votre ultime

Compagnon de fabrication ?

  • Points de vente uniques

    Dans l'industrie SMT, les machines de manutention I.C.T PCB, notamment les convoyeurs PCB, les chargeurs et déchargeurs PCB et les tampons PCB, offrent plusieurs points de vente:

    Dimensions personnalisables : Les machines de manutention I.C.T PCB peuvent être adaptées en longueur et en largeur pour répondre aux exigences spécifiques des clients, garantissant ainsi une intégration transparente dans n'importe quelle configuration de production.

    Réglage de la largeur en un clic : Tous les équipements de transport le long de la ligne de production disposent d'une fonction de réglage de la largeur en un clic, permettant des changements rapides et efficaces pour s'adapter à différentes tailles PCB.

    Conception robuste et stable : Les machines sont construites avec des conceptions robustes et fermes qui améliorent la stabilité et la durabilité, garantissant un fonctionnement fiable même dans des environnements très exigeants.

    Systèmes de contrôle avancés : Equipées d'écrans tactiles et de contrôle PLC, les machines de manutention I.C.T PCB offrent des interfaces conviviales et un contrôle précis des opérations.

    Tri et tamponing efficaces : Les machines tampons NG offrent des modes de tri avancés, stockant et triant automatiquement les bons et les mauvais PCB, ce qui réduit les interventions manuelles et améliore l'efficacité de l'inspection.

    Intégration transparente: Toutes nos machines de manutention PCB sont compatibles avec l'interface SMEMA, permettant une intégration facile avec d'autres équipements SMT et garantissant un fonctionnement fluide sur toute la ligne de production.

    Caractéristiques de sécurité améliorées : Des conceptions spéciales de circuits de gaz dans les machines garantissent l'absence de casse PCB, garantissant ainsi la sécurité et l'intégrité de vos produits tout au long du processus de manipulation.

    Ces fonctionnalités uniques permettent aux machines de manutention I.C.T PCB de se démarquer dans le secteur SMT, en fournissant des solutions personnalisables, efficaces et fiables pour vos besoins de production.
  • Innovations technologiques

    Certaines des innovations technologiques et des avantages concurrentiels des machines de manutention I.C.T PCB dans le secteur SMT incluent :

    Automatisation intelligente : L'intégration de technologies d'automatisation avancées telles que le contrôle PLC et les interfaces à écran tactile améliore l'efficacité opérationnelle et réduit le besoin d'intervention manuelle, conduisant à une productivité plus élevée.

    Flexibilité adaptative : Les machines présentent des dimensions personnalisables et des capacités de réglage de la largeur en un clic, leur permettant de s'adapter de manière transparente aux différentes exigences de production et aux tailles PCB.

    Fonctions de sécurité améliorées : L'incorporation de conceptions spéciales de circuits de gaz et d'une construction robuste garantit la sécurité et l'intégrité des PCB pendant la manipulation, réduisant ainsi le risque de casse ou de dommage.

    Tri avancé et tamponing : Les machines tampons NG offrent des modes de tri sophistiqués, automatisant le stockage et le tri des bons et des mauvais PCB, rationalisant ainsi le processus d'inspection et améliorant l'efficacité globale.

    Intégration transparente: La compatibilité avec l'interface SMEMA permet une intégration facile avec d'autres machines SMT, facilitant ainsi une communication et une coordination fluides tout au long de la ligne de production.

    Fiabilité et durabilité : Des conceptions robustes et stables améliorent la fiabilité et la durabilité de nos machines, garantissant des performances constantes même dans des environnements de production exigeants.

    Innovation continue: Nous nous engageons dans une recherche et un développement continus, en nous efforçant continuellement d'introduire de nouvelles technologies et fonctionnalités qui repoussent les limites de l'efficience et de l'efficacité de la manipulation PCB.

    Ces innovations technologiques et ces capacités de pointe confèrent à nos machines de manutention PCB un avantage concurrentiel dans le secteur SMT, offrant aux clients des solutions fiables, efficaces et évolutives pour leurs besoins de production.

Témoignages réels de l'excellence des machines de manutention {[t7] !

Explorez davantage notre gamme de composants de manutention PCB !

Automatisez votre chaîne d'assemblage PCB avec des convoyeurs de planches, PCB chargeurs et PCB déchargeurs, convoyeurs d'inspection, convoyeurs de brasage à la vague, et plus.
I.C.T couvre tous vos besoins de gestion PCB.

Loader & Déchargeur

Vous avez des questions ?Voici les réponses sur les PCB machines de manutention

  • Comment s'effectue l'expédition de la machine de manutention SMT PCB ?
    加 Created with Sketch.
    形状 Created with Sketch.
    Nous acceptons une variété de méthodes logistiques.Vous pouvez choisir le moyen le plus pratique ou le plus rentable.
    L'expédition est généralement organisée par des sociétés de logistique professionnelles en fonction de votre emplacement et des exigences de votre commande, en utilisant des méthodes appropriées telles que le transport terrestre, maritime ou aérien.
  • Quel est le délai de livraison de la machine de manutention SMT PCB ?
    加 Created with Sketch.
    形状 Created with Sketch.
    Le délai de livraison dépend de la taille de la commande, des exigences de personnalisation et des conditions de production actuelles.Généralement, nous visons à organiser la production dès que la commande est confirmée et nous nous efforçons de répondre à vos exigences de livraison.
  • Comment le prix de la machine de manutention SMT PCB est-il indiqué ?
    加 Created with Sketch.
    形状 Created with Sketch.
    Les prix sont généralement basés sur les exigences spécifiques du client, notamment les modèles de machines, les options de personnalisation, la quantité et le lieu de livraison.Vous pouvez contacter notre équipe commerciale, en fournissant les exigences détaillées du projet, et nous vous fournirons un devis précis.
  • Que faire en cas de dysfonctionnement de la machine ?
    加 Created with Sketch.
    形状 Created with Sketch.
    En cas de dysfonctionnement de la machine, veuillez contacter immédiatement notre équipe de service après-vente.Nous ferons en sorte que des techniciens arrivent rapidement sur site pour inspection et réparation, garantissant ainsi que votre ligne de production reprend son fonctionnement normal dès que possible.
  • Fournissez-vous des services d’installation et de formation ?
    加 Created with Sketch.
    形状 Created with Sketch.
    Oui, nous fournissons des services d’installation et de formation.Une fois la machine arrivée dans vos installations, si vous en avez besoin, nos techniciens peuvent se rendre dans votre usine pour l'installer et fournir la formation nécessaire à vos opérateurs afin de garantir qu'ils peuvent utiliser et entretenir correctement l'équipement.
  • Proposez-vous des solutions personnalisées ?
    加 Created with Sketch.
    形状 Created with Sketch.
    Oui, nous proposons des solutions personnalisées adaptées aux exigences spécifiques du client pour les PCB machines de manutention.Faites-nous part de vos besoins et nous vous proposerons une solution personnalisée.
    En outre, nous pouvons fournir un service OEM, mais vous devez nous envoyer votre emballage et votre logo.
