Imprimante de pâte de soudure

Que vous recherchiez une automatisation complète, une répétabilité précise ou une flexibilité facile
I.C.T a une imprimante de pâte de soudure qui peut répondre à vos besoins spécifiques.
De l'assemblage bas, moyen à haut en volume PCB, I.C.T Machinery fournira une impression de pâte de soudure fiable.

Imprimantes de pâte de soudure

I.C.T fabrique et fournit une haute précision SMT Imprimantes de pochoirs pour PCB Assemblage.


Dans l'industrie SMT, les imprimantes de pâte de soudure sont cruciales pour le processus d'assemblage des cartes de circuits imprimées (PCB).
Les imprimantes SMT appliquent avec précision la pâte de soudure au PCB, assurant un placement optimal des composants. Leur précision a un impact direct sur la qualité et la fiabilité du produit final, réduisant les défauts et améliorant l'efficacité de la production. Avec les progrès technologiques, les imprimantes de pâte de soudure modernes offrent une vitesse élevée, une flexibilité et un fonctionnement convivial, ce qui les rend essentiels pour répondre aux exigences de l'environnement de fabrication au rythme rapide d'aujourd'hui.

Impression automatique 4034

I.C.T - 4034 en ligne entièrement automatique SMT pochoir imprimante



PCB Taille: 50 * 50 ~ 400 * 340 mm
pochoir Taille du cadre: 470 * 370 ~ 737 * 737mm
Nettoyage: sec, humide, vide, tube de nettoyage noyau: 410 mm * Ø20 mm; Papier de nettoyage: 380 mm * 10m
Inspection 2D standard
Temps de cycle: <7,0 seconde

  • Application dans PCB Assemblage
    Dans le processus d'assemblage PCB, l'imprimante de pâte de soudure est une première étape critique. Le revêtement uniforme de la pâte de soudure affecte directement l'effet de soudure des composants. Grâce à l'impression de pâte de soudure à haute précision, l'imprimante de pâte de soudure peut s'assurer qu'il existe une quantité appropriée de pâte de soudure sur chaque pad, améliorant ainsi le taux de réussite du placement.
  • Impact sur l'efficacité de la production et la qualité des produits
    L'utilisation de l'imprimante de pâte de soudure peut améliorer considérablement l'efficacité de la production. La vitesse élevée et la haute précision de l'équipement d'impression de pâte de soudure automatisée rendent la production de masse possible et raccourcissent le cycle de production. De plus, une application précise de la pâte de soudure réduit la probabilité de défauts tels que les courts-circuits et le soudage à froid, améliorant ainsi la qualité globale du produit. Les connexions fiables de soudure améliorent non seulement les performances de la carte, mais réduisent également les coûts de reprise et de maintenance.
Haute précision

SMT Les imprimantes de pochoirs sont conçues pour une précision exceptionnelle, garantissant que la pâte de soudure est appliquée uniformément sur chaque pad. Cette précision est cruciale pour le soudage efficace, en réduisant la probabilité de défauts et en améliorant la fiabilité globale des produits dans l'impression de la pâte de soudure.
Vitesse et efficacité

Les processus automatisés des imprimantes de pâte de soudure augmentent considérablement la vitesse de production, permettant une fabrication à haut volume sans compromettre la qualité. Cette efficacité réduit non seulement le temps de fabrication global, mais aide également à respecter les délais serrés sur le marché de l'électronique compétitif.
Versatilité

Les imprimantes de pâte de soudure peuvent accueillir une large gamme de tailles et de types PCB, ce qui les rend très adaptables à divers besoins de production. Que ce soit pour les petits lots ou les opérations à grande échelle, ces imprimantes sont essentielles pour les applications d'impression de pâte de soudure polyvalente.
Déchets réduits

En garantissant une application précise de la pâte de soudure, SMT Les imprimantes de pochoirs minimisent l'utilisation excessive des matériaux. Cette réduction des déchets entraîne une baisse des coûts opérationnels et contribue à la durabilité environnementale, ce qui en fait un choix intelligent pour les fabricants axé sur l'efficacité.
Intégration avec d'autres équipements

Les imprimantes de pâte de soudure s'intègrent facilement à d'autres équipements SMT, tels que les machines à pick-and-place et les systèmes de soudage. Cette intégration transparente crée une ligne de production rationalisée, améliorant le flux de travail et maximisant la productivité tout au long du processus d'impression de la pâte de soudure.

SMT pochoir Imprimante dans SMT Ligne de montage

I.C.T propose une variété d'imprimantes de pâte de soudure automatiques SMT, y compris des modèles en ligne entièrement automatiques et semi-automatiques avec une assistance visuelle.



Que vous recherchiez une automatisation complète, une répétabilité précise ou une flexibilité facile, I.C.T a une imprimante de pochoir SMT qui peut répondre aux besoins spécifiques de votre entreprise.
De l'assemblage bas, moyen à haut en volume PCB, I.C.T Machinery fournira une impression de pâte de soudure fiable.


Veuillez nous dire la taille maximale de la carte PCB de votre produit, et nous configurerons une imprimante de pochoir SMT appropriée pour vous.

  • Entièrement-auto SMT pochoir imprimantes

    Fournir une impression à grande vitesse avec une intervention humaine minimale, une maximisation de l'efficacité et de la cohérence pour la production à grande échelle.

    Imprimantes entièrement automatiques pochoir


    Caractéristiques: Ces imprimantes SMT fonctionnent avec une intervention humaine minimale, en utilisant une automatisation avancée pour des tâches telles que l'alignement du pochoir, la distribution de pâte et l'inspection. Ils sont équipés de fonctionnalités telles que des systèmes de vision pour un alignement précis et des cycles de nettoyage automatiques.
    Applications: Idéal pour les environnements de production à haut volume, les imprimantes en pochoir entièrement automatiques SMT sont parfaites pour les fabricants qui cherchent à optimiser l'efficacité et la cohérence. Ils sont bien adaptés à la fabrication d'électronique à grande échelle où la vitesse et la précision sont essentielles.





    Cliquez sur l'image pour regarder une vidéo de la ligne de production LED.
    Spécification des imprimantes entièrement automatiques SMT pochoir:

    Modèle I.C.T - 4034 I.C.T - 5134 I.C.T - 5151 I.C.T - 6534
    Taille de trame 470 * 370 ~ 737 * 737 mm 470 * 370 ~ 737 * 737 mm 470 * 370 ~ 737 * 737 mm 470 * 370 ~ 737 * 737 mm
    Épaisseur de cadre 25 ~ 40 mm
    PCB taille 50 * 50 ~ 400 * 340 mm 50 * 50 ~ 510 * 340 mm 50 * 50 ~ 510 * 510 mm 50 * 50 ~ 650 * 340 mm
    PCB Réglage de l'épaisseur 0,4 ~ 6 mm (option: 10 ~ 15 mm); Warpage <1%
    PCB Épaisseur Ajustement manuel
    Hauteur du transport 900 ± 20 mm
    Direction de transport Gauche à droite; Droite à gauche; Gauche gauche; Droit à droite
    Vitesse de transport Max 1500 mm / s
    Système de support Pin magnétique / Tableau supérieur ajusté / bloc de support
    Système de nettoyage Sec, humide, vide
    Précision d'impression ± 0,025 mm
    Alimentation électrique AC 220 ± 10%, 50 / 60Hz, 3KW
    Dimension (mm) 1220 * 1355 * 1500 1220 * 1550 * 1500 1220 * 1355 * 1500 1330 * 1370 * 1500

  • Semi-Auto SMT pochoir imprimantes



    Offrez une approche équilibrée avec des fonctionnalités automatisées et un contrôle manuel, ce qui les rend polyvalentes pour la production moyenne et les tailles de lots flexibles.

    Imprimantes semi-automatiques pochoir

    Caractéristiques: Ces imprimantes SMT nécessitent un fonctionnement manuel, tel que le chargement du PCB et l'ajustement des paramètres, tout en offrant des fonctionnalités automatisées comme la distribution pneumatique de la pâte et les vitesses d'impression réglables. Ils fournissent un équilibre entre commodité et contrôle.
    Applications: Mieux pour la production à l'échelle moyenne, les imprimantes en pochoir semi-automatiques SMT conviennent aux entreprises qui ont besoin de flexibilité dans la taille des lots. Ils s'adressent aux fabricants qui souhaitent réduire la main-d'œuvre tout en maintenant un certain niveau de surveillance manuelle.









    Cliquez sur l'image pour regarder une vidéo de la ligne de production du compteur intelligent.

    Spécification des imprimantes semi-automatiques pochoir:

    Modèle I.C.T - P3 I.C.T - P6 I.C.T - p12 I.C.T - P15
    Précision ± 0,05 mm ± 0,05 mm ± 0,05 mm ± 0,05 mm
    PCB taille 300 * 350 mm 600 * 350 mm 1200 * 350 mm 1500 * 350 mm
    Taille de la plate-forme 500 * 400 mm 700 * 400 mm 1250 * 400 mm 1650 * 400 mm
    pochoir taille (mm) 370 * 470-550 * 650 370 * 470-1000 * 650 370 * 470-1500 * 650 370 * 470-1750 * 650
    PCB Épaisseur 0,2-6 mm
    pochoir Positionnement Manuel
    Temps de cycle <10 sec.
    Consommation d'énergie 200W
    Alimentation électrique 1-Ph, 220VAC 50 / 60Hz
    Hauteur de plate-forme 950 mm
    Dimension (l * w * h) 850 * 750 * 1650 mm 1050 * 750 * 1650 mm 1660 * 750 * 1650 mm 2100 * 750 * 1650 mm
    Option: la taille spéciale peut être personnalisée


  • Carte longue SMT pochoir imprimantes



    Spécialement conçu pour les PCB


    Board long pochoir imprimantes

    Caractéristiques: Spécialement conçus pour les cartes de circuits imprimées plus longues, ces imprimantes longues SMT comportent des zones d'impression étendues et des systèmes d'alignement spécialisés pour s'adapter aux dimensions uniques des planches longues. Ils garantissent une application de pâte uniforme sur toute la longueur de la carte.
    Applications: Idéal pour des industries telles que les télécommunications et les équipements industriels, les imprimantes à pochoir longs SMT sont essentielles pour les applications nécessitant une application de pâte de soudure précise sur PCB allongée, garantissant des performances fiables.




    Cliquez sur l'image pour regarder une vidéo de la ligne de production SMT / DIP.
    Spécification de la carte longue SMT pochoir imprimantes:

    Modèle I.C.T - 1200 I.C.T - 1500
    Taille du cadre (mm) 737 * 300 ~ 1500 * 750 1100 * 300 ~ 1800 * 750
    Épaisseur de cadre 25 ~ 40 mm
    PCB taille (mm) 80 * 50 ~ 1200 * 350 80 * 50 ~ 1500 * 450
    PCB Épaisseur 0,4 à 6 mm (paramètres du programme, ajustement automatique)
    Hauteur du transport 900 ± 20 mm
    Mode de chauffage IR (Air chaud en option)
    Transport élevé 900 ± 20 mm
    Direction de transport Gauche à droite; Droite à gauche; Gauche gauche; Droit à droite
    Système de support Pin magnétique / Tableau supérieur ajusté / bloc de support
    Système de nettoyage Sec, humide (l'aspirateur est l'option)
    Dimension (l * w * h) L2200 * W1200 * H1500mm L2500 * W1200 * H1500mm

  • Manuel de précision SMT pochoir imprimante

    Ceci est un manuel PCB Machine d'impression de pâte de soudure, adapté à Des projets de production à petite échelle et personnalisés où la flexibilité est essentielle.

    Manuel de précision pochoir imprimante
    Caractéristiques: Ces imprimantes SMT s'appuient sur le fonctionnement manuel, permettant à l'opérateur de contrôler l'ensemble du processus d'impression. Ils offrent une simplicité et une polyvalence, présentant souvent des vitesses d'impression réglables et un chargement facile du pochoir.
    Applications: Mieux adapté à la production à petite échelle et à des projets spécialisés, des imprimantes au pochoir de précision SMT sont idéales pour les fabricants qui ont besoin de flexibilité et de contrôle sur le processus d'impression. Ils sont parfaits pour les paramètres de recherche et de développement ou de cycles à faible volume où la personnalisation est nécessaire.




    Spécification du manuel SMT pochoir imprimante:

    Modèle I.C.T SMT Imprimante manuelle
    Taille de la plate-forme de travail 300 * 400 mm
    Taille max PCB 300 * 300 mm
    Max pochoir Taille 370 * 470 mm
    Vitesse Contrôle à la main
    Épaisseur 0-80 mm
    Hauteur 190 mm
    Précision ± 0,01 mm
    X, taille de réglage de l'axe Y 10 mm
    Dimension 540 * 380 * 390 mm
    Poids 30 kg

Comment choisir la bonne imprimante de pâte de soudure?

PCB Complexité de conception:

Considérez la complexité de vos conceptions PCB. Si vos cartes PCB ont des composants de hauteur fins ou des dispositions complexes, vous aurez besoin d'une imprimante de pâte de soudure qui offre des paramètres de haute précision et réglables pour s'adapter à ces complexités.


Échelle de production:

Évaluez vos exigences de volume de production. Pour la fabrication à haut volume, une imprimante de pâte de soudure entièrement automatique est idéale pour maximiser l'efficacité. Inversement, pour les volumes ou les prototypes inférieurs, une imprimante de pâte de soudure semi-automatique ou manuelle peut suffire.


Analyse de la rentabilité:

Considérez le coût global de la machine, y compris l'achat, l'entretien et les coûts opérationnels. Bien que les imprimantes entièrement automatiques SMT comportent un coût initial plus élevé, ils offrent des économies à long terme en main-d'œuvre et une efficacité de production améliorée. Pour les petites entreprises, des imprimantes semi-automatiques ou de précision SMT peuvent offrir une option plus favorable à un budget
.

Selon la taille max PCB de vos produits pour choisir la machine d'impression SMT la plus appropriée et la plus économique.

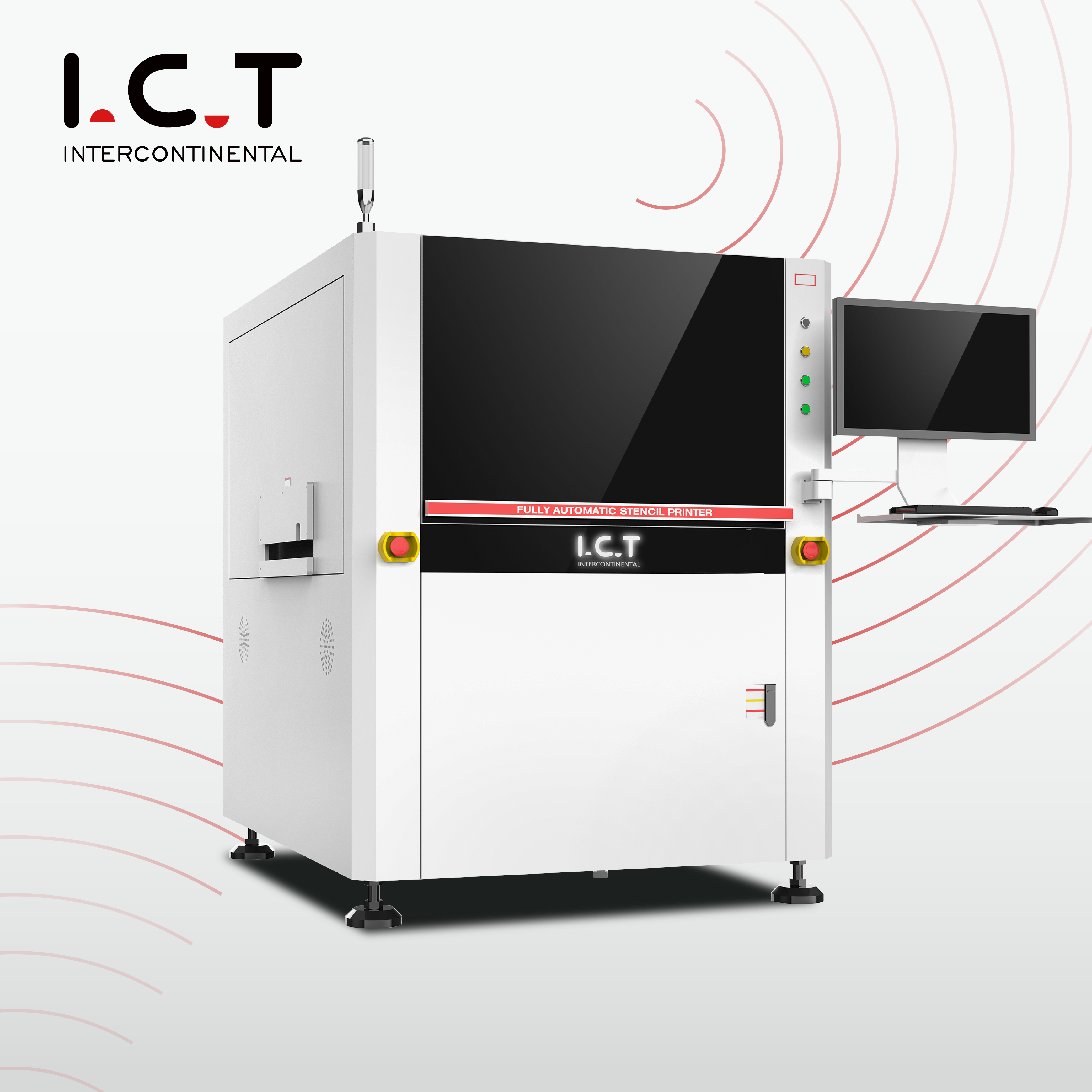

I.C.T-4034 |Imprimante entièrement automatique SMT pochoir
Imprimante entièrement automatique SMT pochoir
I.C.T-4034 |Imprimante entièrement automatique SMT pochoir
enquête
Ajouter au panier
I.C.T-5134 |Imprimante de pâte à souder entièrement automatique en ligne SMT Machine pour LED
Imprimante entièrement automatique SMT pochoir
I.C.T-5134 |Imprimante de pâte à souder entièrement automatique en ligne SMT Machine pour LED
enquête
Ajouter au panier
I.C.T-6534 |SMT Machine d'impression de pâte à souder pour l'assemblage PCB
Imprimante entièrement automatique SMT pochoir
I.C.T-6534 |SMT Machine d'impression de pâte à souder pour l'assemblage PCB
enquête
Ajouter au panier
I.C.T-6561 |Imprimante entièrement automatique PCB Machine d'impression de pâte à souder SMT
Imprimante entièrement automatique SMT pochoir
I.C.T-6561 |Imprimante entièrement automatique PCB Machine d'impression de pâte à souder SMT
enquête
Ajouter au panier
I.C.T-5151 |Pâte à souder PCB SMT Imprimante d'écran de machine entièrement automatique pour LED
Imprimante entièrement automatique SMT pochoir
I.C.T-5151 |Pâte à souder PCB SMT Imprimante d'écran de machine entièrement automatique pour LED
enquête
Ajouter au panier
I.C.T-P3 |Imprimante semi-automatique SMT à double raclette PCB de haute précision
Imprimante semi-automatique SMT pochoir
I.C.T-P3 |Imprimante semi-automatique SMT à double raclette PCB de haute précision
enquête
Ajouter au panier
I.C.T-P6丨Semi-automatique SMD Machine d'impression de pâte à souder SMT Imprimante
Imprimante semi-automatique SMT pochoir
I.C.T-P6丨Semi-automatique SMD Machine d'impression de pâte à souder SMT Imprimante
enquête
Ajouter au panier
I.C.T-P12 |Imprimante d'écran SMT semi-automatique de haute précision pochoir dans la chaîne d'assemblage SMD
Imprimante semi-automatique SMT pochoir
I.C.T-P12 |Imprimante d'écran SMT semi-automatique de haute précision pochoir dans la chaîne d'assemblage SMD
enquête
Ajouter au panier
I.C.T-P15 |Modèle semi-automatique de machine d'imprimante à grande vitesse SMT pochoir
Imprimante semi-automatique SMT pochoir
I.C.T-P15 |Modèle semi-automatique de machine d'imprimante à grande vitesse SMT pochoir
enquête
Ajouter au panier
I.C.T-1200 |Imprimante 1,2 mètre SMT entièrement automatique LED pochoir
Imprimante entièrement automatique SMT pochoir
I.C.T-1200 |Imprimante 1,2 mètre SMT entièrement automatique LED pochoir
enquête
Ajouter au panier
I.C.T-1500 |Imprimantes à cartes longues entièrement automatiques LED PCB pochoir
Imprimante entièrement automatique SMT pochoir
I.C.T-1500 |Imprimantes à cartes longues entièrement automatiques LED PCB pochoir
enquête
Ajouter au panier

Pourquoi nous choisir

Global 0-1 SMT Solution de machine pour une usine entière

9
w
Bases de fabrication
12000
㎡
Zone d'usine
20
+
Ingénieur technique
1600
+
Clients à l'échelle mondiale

Des cas mondiaux et des supports après-vente réussis

Où que vous soyez, nous y serons .
I.C.T a des clients du monde entier, que vous soyez en Europe, aux Amériques, en Afrique, en Asie ou en Océanie, nous sommes présents à votre usine chaque fois que vous avez besoin de nous pour fournir des supports techniques locaux.
  • Customized SMT Solution for Automotive Electronics Manufacturing in Europe.jpg
  • One-stop Smart Factory Solution for LED Lighting Manufacturing in Tajikistan.jpg
  • I.C.T Overseas Support in Uruguay .jpg
  • I.C.T New MALAYSIA SEMICON.jpg
  • I.C.T-New-MALAYSIA.jpg
  • I.C.T Global Technical Support for Customized Refolw oven in Malaysia.jpg
  • I.C.T-New-KAZAKHSTAN.jpg
  • I.C.T-New-EUROPE.jpg
  • I.C.T Delivers a Conformal Coating Line with Return Function in Mexico.jpg
  • I.C.T-global support-in europe.jpg

Ce que nos clients disent sur I.C.T

À I.C.T, la satisfaction du client est notre priorité absolue. Découvrez pourquoi les leaders de l'industrie font confiance I.C.T pour leurs SMT besoins de fabrication.

Technologies connexes dans l'impression de la pâte de soudure

Inspection de la pâte de soudure (SPI)

L'inspection de la pâte de soudure (SPI) est une étape de contrôle de la qualité critique qui évalue le volume, l'alignement et la cohérence des dépôts de pâte de soudure sur le PCB après l'impression. Il fonctionne en tandem avec des imprimantes de pâte de soudure pour s'assurer que chaque tampon reçoit la bonne quantité de pâte. SPI Les systèmes utilisent la technologie de mesure 3D pour détecter des défauts tels que la pâte insuffisante ou excessive, garantissant que les performances de l'imprimante de pâte de soudure répondent aux normes requises. L'intégration de SPI dans la ligne de production aide à prendre les problèmes d'impression tôt, améliorant le rendement et réduisant les retouches.
Contact pour plus de détails
Entièrement SMT ligne de production avec SPI
Entièrement SMT Ligne de production avec SPI
Inquriy maintenant

Des questions fréquemment posées sur les imprimantes à pâte à souder

  • Qu'est-ce qu'une imprimante de pâte de soudure SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    SMT L'imprimante de pâte de soudure est un appareil utilisé pour appliquer uniformément la pâte de soudure sur la carte de circuit imprimé (PCB s). Il utilise une technologie d'impression précise pour appliquer la pâte de soudure au modèle de circuit conçu pour fournir des points de connexion fiables pour le placement des composants ultérieurs. L'imprimante SMT fonctionne généralement entièrement ou semi-automatiquement et peut accueillir différentes tailles et types de PCB.
  • Quel est le principe de travail d'une imprimante de pâte de soudure SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    L'imprimante SMT utilise un pochoir ou un écran pour distribuer uniformément la pâte de soudure sur les coussinets du PCB, en utilisant des méthodes mécaniques ou manuelles d'application.
  • Comment choisir la bonne imprimante de pâte de soudure SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    Lors de la sélection d'une imprimante de pâte de soudure, considérez la complexité de votre conception PCB, de votre échelle de production et de votre budget. Les conceptions à haute complexité sont adaptées aux imprimantes entièrement automatiques, tandis que la production à plus petite échelle peut bénéficier de modèles semi-automatiques ou manuels.
  • Quels sont les points de maintenance clés pour une imprimante de pâte de soudure SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    Nettoyez régulièrement la zone d'impression et le pochoir, vérifiez l'usure des composants mécaniques et effectuez les étalonnages nécessaires et l'entretien professionnel pour assurer un fonctionnement efficace.
  • Quels sont les problèmes communs avec SMT des imprimantes de pâte de soudure et leurs solutions?
    加 Created with Sketch.
    形状 Created with Sketch.
    Les problèmes communs incluent une application de pâte de soudure inégale et un désalignement. Les solutions impliquent de régler les paramètres de l'imprimante, de vérifier la qualité du pochoir et de coller et de faire la maintenance nécessaire.
  • Comment puis-je améliorer l'efficacité de production de mon imprimante de pâte de soudure SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    L'optimisation des paramètres d'impression, la réalisation des opérateurs de maintenance régulière et de formation peuvent améliorer considérablement l'efficacité de la production.
  • Offrez-vous le soutien après-vente?
    加 Created with Sketch.
    形状 Created with Sketch.
    Oui, nous offrons un support après-vente complet, un service 7 * 24 heures, y compris les services d'installation, de formation et de maintenance pour garantir que votre équipement reste dans un état optimal.
  • Impression d'écran vs pochoir impression
    加 Created with Sketch.
    形状 Created with Sketch.
    Bien que les deux méthodes appliquent la pâte de soudure au PCB, l'impression du pochoir est plus couramment utilisée dans la fabrication SMT pour une précision et une répétabilité plus élevées. L'impression d'écran était historiquement utilisée mais n'a pas le contrôle fin nécessaire pour l'électronique moderne. pochoir L'impression, en revanche, utilise un pochoir métallique pour appliquer la pâte de soudure précisément sur chaque planche, ce qui est critique pour les conceptions de haute densité PCB. Les imprimantes de pâte de soudure s'appuient sur l'impression du pochoir pour fournir des résultats précis et reproductibles, en particulier pour les dispositions complexes et les petits composants. Le choix entre ces méthodes dépend des exigences spécifiques de la conception PCB, l'impression du pochoir étant la méthode préférée pour la plupart des applications SMT en raison de sa précision.

Obtenez le prix de l'imprimante de la pâte de soudure

Contactez-nous

Parlez à nos SMT experts aujourd'hui！

Rester en contact
+86 136 7012 7607
smt9@smt11.com
info@smt11.com
Contactez-nous

Liens rapides

Liste de produits

S'inspirer

Abonnez-vous à notre newsletter
Nus de duns
Copyright © Dongguan ICT Technology Co., Ltd.
