| I.C.T-1200 LED pochoir Présentation de l'imprimante
L'imprimante I.C.T-1200 LED pochoir est une imprimante automatique de pâte à souder de haute précision conçue pour LED et d'autres produits de grande taille. Avec plus de 25 ans d'expérience, I.C.T fournit une solution d'usine complète SMT, intégrant cette imprimante aux systèmes industriels 4.0 et MES pour une production zéro défaut. Elle est dotée d'une automatisation avancée, notamment d'un calibrage automatique PCB, d'un nettoyage des pochoirs et d'une pression de raclette réglable, garantissant une impression de qualité supérieure. Vendue à plus de 1 900 unités en 2021, se classant n°2 dans l'industrie SMT, cette imprimante utilise des composants importés de grandes marques pour une longue durée de vie et une stabilité. Idéal pour les fabricants en quête d'efficacité et de fiabilité, il prend en charge divers types de PCB tels que les téléviseurs LCD et l'électronique automobile, avec une interface Windows 10 conviviale pour une utilisation facile.
| Fonctionnalité
L'imprimante I.C.T-1200 LED pochoir offre une précision de positionnement élevée avec une précision de positionnement répété de ±0,015 mm et une précision d'impression de 0,03 mm. Cela garantit que chaque impression est précise, réduisant ainsi les erreurs de production. La machine utilise des systèmes de vision avancés avec des sources lumineuses annulaires uniformes pour identifier diverses marques PCB, ce qui la rend adaptée au placage d'étain, au placage de cuivre, etc. Sa conception stable avec des composants importés tels que les vis à billes KURODA améliore la fiabilité, aidant les fabricants à obtenir une qualité constante sur les LED et les PCB de grande taille.
Cette imprimante dispose d'un système d'étalonnage automatique PCB qui ajuste la position de la carte avec précision. Le système de réglage de la liaison à trois axes aligne rapidement le PCB, entraîné par un moteur à connexion directe pour une haute précision. Cette fonctionnalité permet de gagner du temps et d'améliorer l'efficacité de la production en garantissant un contact fluide entre le PCB et le pochoir. Il est particulièrement utile pour les PCB fins ou déformés, offrant une stabilité et réduisant les réglages manuels, ce qui constitue un avantage clé pour les usines produisant des LED éclairage ou électronique automobile.
Le I.C.T-1200 utilise une tête d'impression suspendue avec un système de réglage automatique de la pression. Cela permet un retour et un équilibrage de la pression en temps réel, garantissant une formation parfaite de la pâte à souder. Contrôlée par des moteurs pas à pas de haute précision, la structure en pont en arc fournit une pression stable pendant l'impression. Cette fonctionnalité est idéale pour une sortie de haute qualité sur divers types de PCB, notamment les téléviseurs LCD et l'électronique générale, améliorant ainsi la polyvalence et les performances de la machine dans les lignes de production automatisées.
| Spécification
| Modèle | I.C.T - 4034 | I.C.T5134 | I.C.T - 5151 |
| Taille du cadre (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB taille (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direction de transport | Gauche à droite; Droite à gauche; Gauche gauche; Droit à droite | ||
| Système de support | Pin magnétique / Tableau supérieur ajusté / bloc de support | ||
| Système de serrage | Serrage latéral (buse à vide, pression Z rétractable automatisée en option) | ||
| Tête d'imprimante | Deux têtes d'impression motorisées indépendantes | ||
| Type de raclette | Acier inoxydable (standard), plastique | ||
| Système de nettoyage | Sec, humide, vide | ||
| Inspection | Inspection 2D (standard) | ||
| Alimentation électrique | C.A. : 220±10%,50/60HZ,3Kw | ||
| Méthode de contrôle | Contrôle PC | ||
| Dimension (mm) | 1220 * 1355 * 1500 | 1220 * 1355 * 1500 | 1220 * 1550 * 1500 |
| Modèle | I.C.T - 6534 | I.C.T-6561 | I.C.T-9060 |
| Taille du cadre (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB taille (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330 * 1370 * 1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| SMT Liste des équipements de ligne
Notre ligne de production PCBA de haute qualité comprend des équipements avancés pour un assemblage PCB efficace et précis. La ligne SMT entièrement automatisée comprend un chargeur, une imprimante automatique pour une application précise de la pâte à souder, une machine de transfert pour un placement précis des composants, un four de refusion pour un soudage fiable et un système AOI pour une inspection approfondie des défauts. Cette ligne de production PCBA de haute qualité garantit un fonctionnement fluide, une fiabilité élevée et un assemblage SMT à faible coût, répondant aux diverses exigences de l'industrie.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| Prendre et placer la machine | Monte les composants sur les PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| AOI machine | Inspecte les joints de soudure et les défauts de placement. |
| SPI Machine | Vérifie la hauteur et la qualité de la pâte à souder. |
| Équipement de traçabilité | Enregistre et suit les données de production : Machine de marquage laser /Monteur d'étiquettes/ Imprimante à jet d'encre |
| Vidéo de réussite client

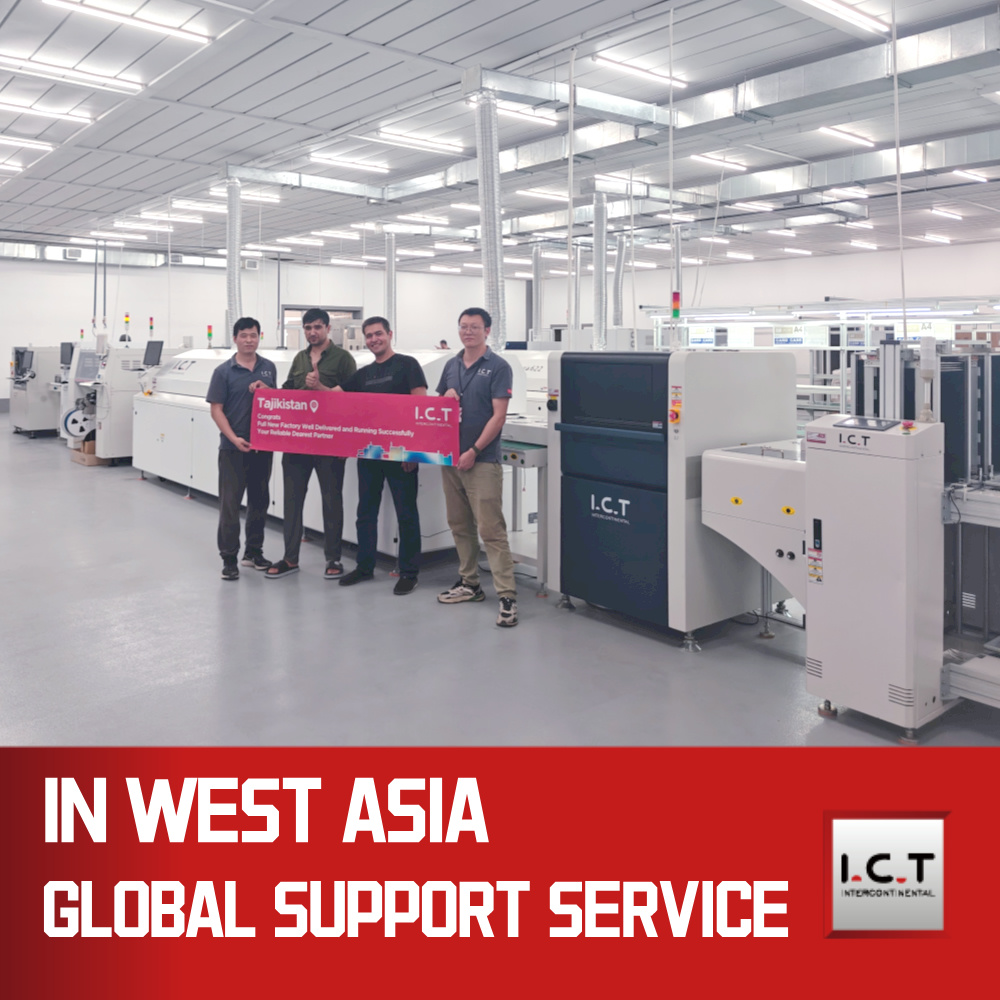

En 2025, les ingénieurs de I.C.T ont visité l'usine d'un client en Asie, un fabricant d'éclairage domestique LED, pour installer et se former sur une solution de ligne entièrement automatique SMT. Le projet comprenait 13 machines d'une longueur totale de 29 mètres, mais le client en avait besoin pour aménager un espace de 21 m de long sur 5 m de large. I.C.T a conçu un tracé en forme de U, adaptant la ligne à 16 m de long sur 2,7 m de large, répondant aux besoins du client. Après deux jours d'installation et de débogage, suivis de six jours de formation sur l'équipement et de support technique, la livraison a été réalisée avec succès, mettant en valeur l'expertise et le service axé sur le client de I.C.T.
| Service après-vente et assistance à la formation
I.C.T propose un service et une formation complets pour garantir que les clients tirent le meilleur parti de l'imprimante LED pochoir. Notre équipe assure l'installation, la maintenance et le support technique sur site pour assurer le bon fonctionnement de votre production. Les sessions de formation couvrent le fonctionnement de la machine, le dépannage et l'optimisation des processus, aidant ainsi votre personnel à utiliser l'équipement efficacement. Avec plus de 25 ans d'expérience, nous adaptons notre assistance à vos besoins, en proposant des partenariats à long terme et des délais de réponse rapides pour résoudre tout problème, garantissant ainsi que votre usine fonctionne en toute confiance et avec un temps d'arrêt minimal.
| Commentaires des clients
Les clients aiment nos ingénieurs pour leur assistance compétente et amicale lors des installations. Ils font l'éloge de l'imprimante LED pochoir pour sa haute précision et sa fiabilité de production. L'emballage soigné et le transport sûr de nos équipements reçoivent également des notes élevées. Beaucoup apprécient notre réponse rapide pour résoudre les problèmes, garantir le bon fonctionnement des opérations et instaurer la confiance pour chaque projet.
| Certifications et normes
I.C.T détient des certifications prestigieuses telles que CE, RoHS et ISO9001, garantissant que notre imprimante LED pochoir répond aux normes mondiales de sécurité et de qualité. Nous détenons également plusieurs brevets pour des fonctionnalités innovantes telles que le système de nettoyage et la technologie de distribution. Ces certifications et brevets reflètent notre engagement envers l’excellence et fournissent à nos clients des équipements fiables et de haute qualité.
| À propos de la société I.C.T et de notre usine
I.C.T est l'un des principaux fournisseurs de solutions d'équipement électronique avec plus de 25 ans d'expérience, au service de plus de 1 600 clients dans 72 pays. Nous disposons de nos propres équipes de recherche, de développement et de production, employant 89 personnes réparties sur une installation de 12 000 m². Notre usine dispose de processus de tests stricts et d'un système de gestion de la qualité robuste, garantissant des produits de premier ordre. Avec une croissance rapide et un fonds enregistré de 30 millions de dollars, nous couvrons le monde entier, proposant des solutions innovantes telles que l'imprimante LED pochoir pour répondre aux divers besoins de fabrication.
