| I.C.T-1500 PCB pochoir Présentation de l'imprimante
L'imprimante I.C.T-1500 PCB pochoir est une imprimante automatique de haute précision conçue pour la fabrication de PCB, en particulier de cartes longues comme le LED et l'électronique automobile. Avec plus de 25 ans d'expérience dans l'industrie, I.C.T fournit des solutions complètes SMT, alignées sur l'Industrie 4.0 et les systèmes MES pour une production sans faille. Cette imprimante automatique PCB pochoir comprend un nettoyage automatique des pochoirs, un calibrage PCB et une pression de raclette réglable pour d'excellents résultats. En 2021, nous avons vendu plus de 1 900 unités, nous classant ainsi au deuxième rang sur le marché SMT. Construit avec des composants importés de qualité supérieure, il garantit une durabilité et de faibles taux de défaillance. Son interface Windows 10 conviviale permet de nouvelles configurations en moins de 10 minutes, ce qui la rend idéale pour les usines modernes.
| Fonctionnalité
L'imprimante I.C.T-1500 PCB pochoir offre un positionnement répété de ±0,015 mm et une précision d'impression de 0,03 mm. Cette précision réduit les erreurs sur les longs PCB, garantissant une application cohérente de la pâte à souder. Le système de vision utilise des anneaux lumineux uniformes pour détecter diverses marques, prenant en charge le placage d'étain et de cuivre. Avec des pièces fiables telles que les vis à billes KURODA, il maintient la stabilité pour l'impression de pâte à souder SMT sur LED ou sur des cartes de véhicules. Cette fonctionnalité aide les usines à obtenir une production de haute qualité avec moins de retouches, améliorant ainsi la productivité globale.
Cette imprimante à pochoirs smt comprend un système d'étalonnage automatique PCB pour un alignement rapide et précis. La liaison à trois axes, entraînée par un moteur direct, ajuste rapidement les planches longues, assurant un contact fluide avec le pochoir. Il est parfait pour les PCB fins ou déformés, réduisant ainsi l'effort manuel. En tant que machine d'impression PCB entièrement automatique, elle augmente l'efficacité de la production LED et électronique, offrant une base stable pour des tirages à gros volume avec un minimum d'ajustements.
Le I.C.T-1500 dispose d'un système de nettoyage unique avec des options sèches, humides et manuelles. Le CCD et les pièces de nettoyage séparés garantissent une élimination efficace de la pâte, tandis que le logiciel contrôle la consommation d'alcool et de papier pour réduire les coûts. La conception de pulvérisation de haut en bas nettoie uniformément, soutenue par un puissant moteur d'échappement. Cela en fait un excellent choix pour l'impression de pâte à souder SMT, maintenant la qualité sur les cartes longues et réduisant les temps d'arrêt dans les lignes automatisées.
| Spécification
| Modèle | I.C.T - 4034 | I.C.T5134 | I.C.T - 5151 |
| Taille du cadre (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB taille (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direction de transport | Gauche à droite; Droite à gauche; Gauche gauche; Droit à droite | ||
| Système de support | Pin magnétique / Tableau supérieur ajusté / bloc de support | ||
| Système de serrage | Serrage latéral (buse à vide, pression Z rétractable automatisée en option) | ||
| Tête d'imprimante | Deux têtes d'impression motorisées indépendantes | ||
| Type de raclette | Acier inoxydable (standard), plastique | ||
| Système de nettoyage | Sec, humide, vide | ||
| Inspection | Inspection 2D (standard) | ||
| Alimentation électrique | C.A. : 220±10%,50/60HZ,3Kw | ||
| Méthode de contrôle | Contrôle PC | ||
| Dimension (mm) | 1220 * 1355 * 1500 | 1220 * 1355 * 1500 | 1220 * 1550 * 1500 |
| Modèle | I.C.T - 6534 | I.C.T-6561 | I.C.T-9060 |
| Taille du cadre (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB taille (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330 * 1370 * 1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.

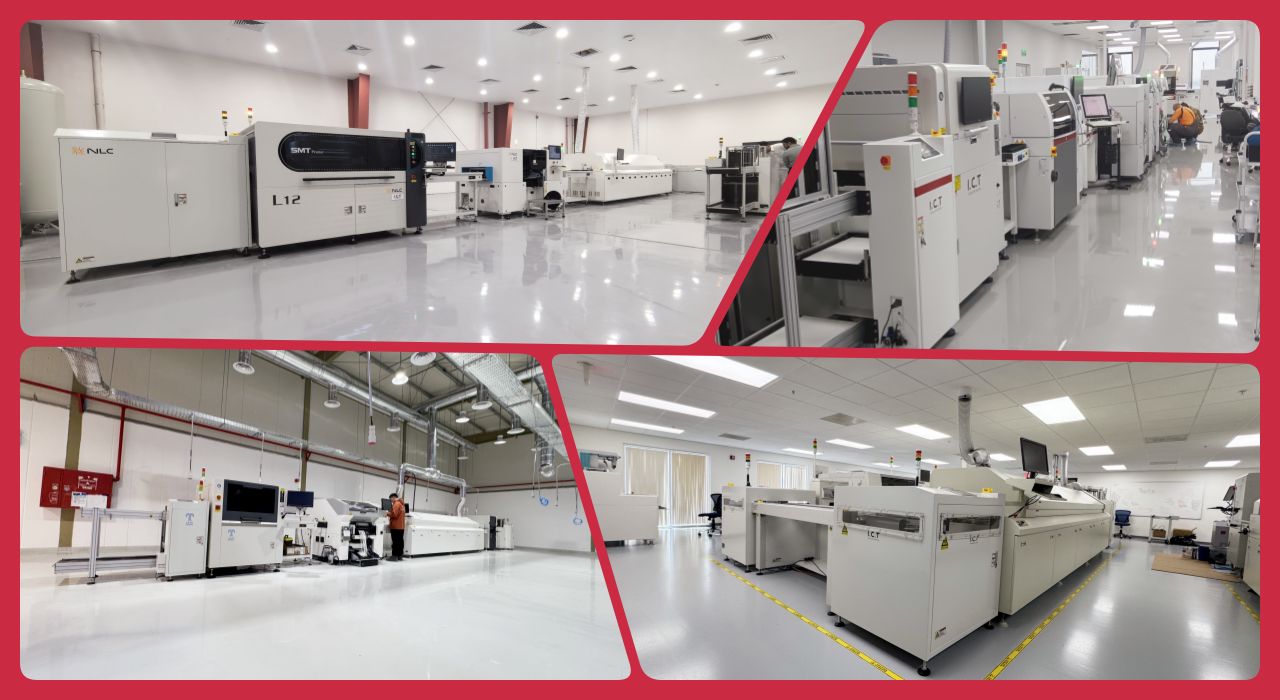

| SMT Liste des équipements de ligne
Notre ligne de production PCBA de haute qualité comprend des équipements avancés pour un assemblage PCB efficace et précis. La ligne SMT entièrement automatisée comprend un chargeur, une imprimante automatique pour une application précise de la pâte à souder, une machine de transfert pour un placement précis des composants, un four de refusion pour un soudage fiable et un système AOI pour une inspection approfondie des défauts. Cette ligne de production PCBA de haute qualité garantit un fonctionnement fluide, une fiabilité élevée et un assemblage SMT à faible coût, répondant aux diverses exigences de l'industrie.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| Prendre et placer la machine | Monte les composants sur les PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| AOI machine | Inspecte les joints de soudure et les défauts de placement. |
| SPI Machine | Vérifie la hauteur et la qualité de la pâte à souder. |
| Équipement de traçabilité | Enregistre et suit les données de production : Machine de marquage laser /Monteur d'étiquettes/Imprimante à jet d'encre |
| Vidéo de réussite client
En 2025, des ingénieurs de I.C.T se sont rendus dans une usine d'éclairage de LED en Asie pour une installation et une formation. Le client avait besoin d'une ligne SMT de 29 mètres avec 13 machines mais disposait d'un espace de 21 mx 5 m. Nous avons conçu un aménagement en forme de U, en l'inscrivant dans 16 mx 2,7 m. Après deux jours d'installation et de débogage, ainsi que six jours de formation et d'assistance, le projet a été mené à bien. Cela a démontré notre capacité à adapter les solutions PCB pochoir Printer Machine à des besoins spécifiques.
| Service après-vente et assistance à la formation
I.C.T propose un service complet et une formation pour l'imprimante PCB pochoir. Notre équipe assure l’installation, la maintenance et une assistance technique rapide sur site. La formation couvre le fonctionnement, le dépannage et l'optimisation des processus, adaptés à votre configuration. Avec plus de 25 ans d'expertise, nous offrons des réponses rapides aux problèmes, minimisant les temps d'arrêt et garantissant le bon déroulement de votre production en toute confiance.
| Commentaires des clients
Les clients apprécient l'assistance compétente et amicale de nos ingénieurs lors des installations. Ils admirent l'imprimante PCB pochoir pour sa précision et sa fiabilité. Notre emballage sécurisé et notre livraison dans les délais reçoivent des notes élevées, et beaucoup apprécient notre résolution rapide des problèmes, le maintien de la production sur la bonne voie et la confiance gagnée.
| Certifications et normes
I.C.T détient les certifications CE, RoHS et ISO9001, garantissant que l'imprimante PCB pochoir répond aux normes mondiales. Nous détenons également des brevets pour des innovations telles que les systèmes de nettoyage et de transport. Ces références garantissent un équipement sûr et de haute qualité, donnant aux clients une assurance dans chaque projet.
| À propos de la société I.C.T et de notre usine
I.C.T est l'un des principaux fournisseurs de solutions électroniques avec des activités de recherche, de développement et de production en interne. Nous employons 89 personnes sur une installation de 12 000 m², en croissance rapide grâce à un fonds de 30 millions de dollars. Au service de plus de 1 600 clients dans 72 pays, notre usine utilise des tests et des contrôles de qualité stricts. Cela prend en charge la livraison mondiale de produits avancés tels que l'imprimante I.C.T-1500 PCB pochoir.
