I.C.T-5134 | Imprimante de pâte à souder entièrement automatique en ligne SMT Machine pour LED

|  SMT Imprimante à pâte entièrement à souder

Cette imprimante de pâte à souder entièrement automatique en ligne établit une nouvelle norme en matière d'impression SMT pour LED et les fabricants d'électronique. Il gère les PCB de 50 x 50 mm à 510 x 340 mm avec des cadres de pochoirs jusqu'à 737 x 737 mm. L'imprimante de pâte à souder utilise un cycle de 7 secondes pour imprimer la pâte à souder avec précision, à 0,025 mm près. Des fonctionnalités telles que l'étalonnage automatique PCB et la pression de raclette réglable le rendent simple à utiliser. Les options de nettoyage incluent les modes sec, humide et aspirateur pour que tout se passe bien. Les points d’inspection 2D standard posent immédiatement problème. Conçue pour les téléviseurs LED, les éclairages et les pièces de véhicules, cette imprimante à pâte à souder SMT prend en charge les normes SMEMA pour une intégration facile en ligne. La conception de I.C.T se concentre sur la vitesse et la précision de répétition de ±0,01 mm. Il convient également à l'impression à la colle, contribuant ainsi à améliorer l'efficacité de l'usine. Avec des moteurs Panasonic et des capteurs japonais, il fonctionne de manière stable pendant de longues périodes de travail. Choisissez cette imprimante de pâte à souder entièrement automatique pour LED pour réduire les déchets et améliorer la qualité dans votre magasin.

|  Fonctionnalité

Système d'impression avancé

Le système d'impression du I.C.T-5134 utilise une conception en pont en arc avec deux moteurs pas à pas de haute précision pour des mouvements fluides de la raclette. Les doubles rails coulissants maintiennent la raclette stable avant et après chaque impression. Le levage par vis à billes permet un contrôle précis de la hauteur, tandis que les balances pneumatiques accélèrent les échanges de pochoirs. Cette configuration garantit une répartition uniforme de la pâte à souder sur chaque carte. Pour la production LED, il gère des pâtes épaisses sans bavures. Les moteurs indépendants vous permettent de régler la vitesse de 10 à 200 mm/sec et la pression jusqu'à 15 kg. Des angles comme 45° ou 60° répondent à différents besoins de pochoirs. Le feedback en temps réel équilibre automatiquement la pression, afin que les impressions restent cohérentes. Ce système réduit le temps de configuration et augmente le rendement des lignes SMT très occupées. I.C.T le teste pour sa répétabilité optimale, ce qui en fait un choix fiable pour les analyses à grand volume.

Fiabilité du système de transport

Le système de transport de cette imprimante de pâte à souder déplace les PCB jusqu'à 1 500 mm/s avec un contrôle d'arrêt précis. Il prend en charge le flux de gauche à droite ou de droite à gauche, et vous pouvez choisir des pinces latérales ou des prises sous vide. Le convoyeur à bande évite les bourrages grâce à des capteurs anti-collision de série. Cela permet à votre ligne de fonctionner sans temps d'arrêt. Pour des planches LED variées, il gère des épaisseurs de 0,4 à 6 mm, avec des options jusqu'à 15 mm. Les directions d’entrée et de sortie sont flexibles et s’adaptent à n’importe quelle configuration d’usine. Les moteurs assurent une vitesse précise, de sorte que les planches s'alignent parfaitement pour l'impression. I.C.T ajoute des fonctionnalités de sécurité pour protéger les pièces lors de courses à grande vitesse. Cette configuration se marie bien avec d'autres équipements SMT, rendant l'ensemble de votre processus plus rapide et plus sûr.

Vision et efficacité de nettoyage

Le système de vision correspond aux vues supérieures et inférieures avec un réglage complet de la lumière pour tous les types de marques. Il fonctionne sur des cartes étamées, en cuivre ou FPC, avec une inspection 2D standard pour les contrôles de pâte. L'inspection au pochoir en option ajoute un contrôle de qualité supplémentaire. Le nettoyage se sépare du CCD sans interférence, en utilisant les modes humide, sec ou sous vide. Un échappement spécial aspire fortement la poussière et le spray nettoie uniformément de haut en bas. Le logiciel suit la consommation d'alcool et de papier pour économiser les fournitures. Cela maintient l'imprimante de pâte à souder propre et prête, réduisant ainsi les déchets en lignes LED. La conception du I.C.T garantit une vue claire même dans les magasins sombres, aidant ainsi à détecter les défauts plus tôt.

|  Spécification

* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.

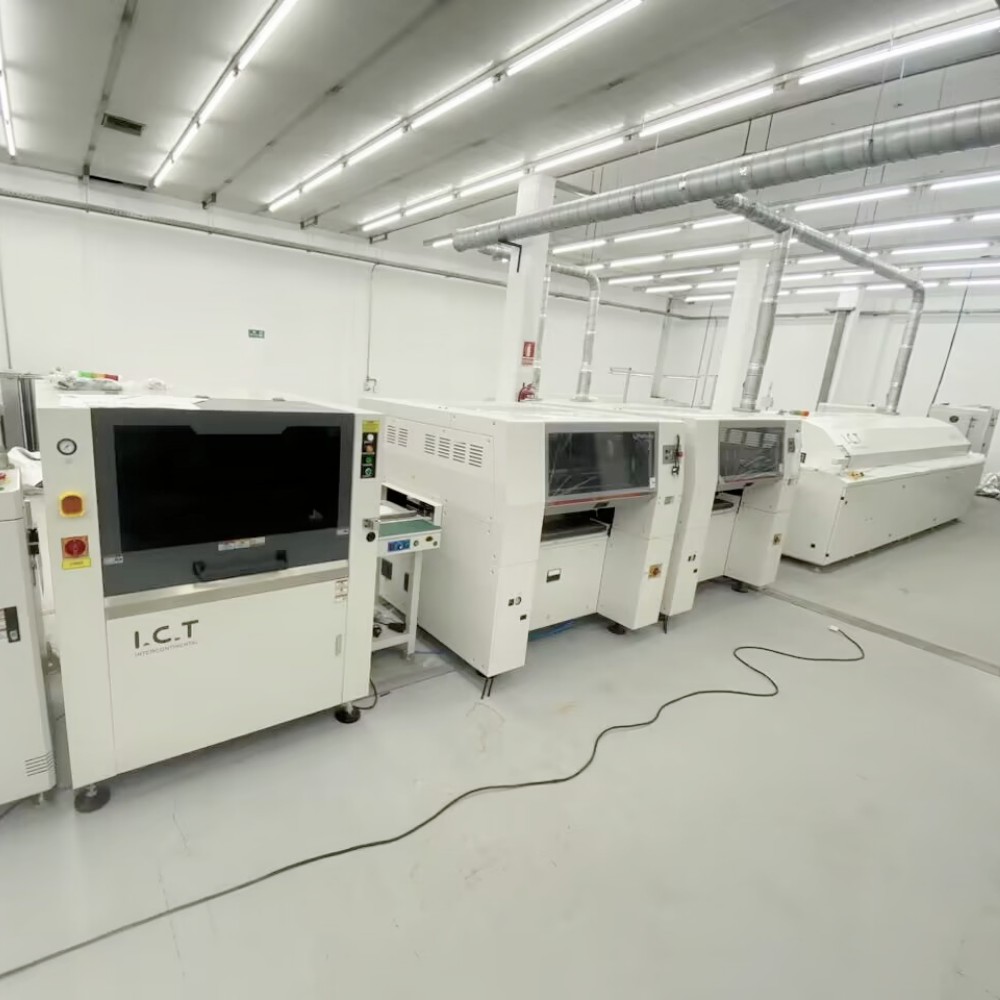

|  SMT Liste des équipements de ligne

|  Vidéo de réussite client

En juin 2024, les ingénieurs de I.C.T se sont rendus au Tadjikistan pour assister un client de LED avec leurs nouvelles lignes. Le client a acheté deux lignes SMT, une ligne DIP, une ligne de revêtement, une ligne de distribution et une ligne d'assemblage d'ampoules LED. La vidéo montre l'équipe déchargeant le matériel en toute sécurité, puis assemblant les machines étape par étape. Ils ont formé le personnel à la configuration, au fonctionnement et aux réglages pour un fonctionnement fluide. Bientôt, les lignes produisirent des ampoules, des bandes et des panneaux LED de haute qualité. Les clips finaux présentent le client louant les gains d'installation et de sortie rapides. Ce service a transformé leur usine en une véritable plateforme LED, prouvant que l'aide pratique de I.C.T génère de vrais résultats à l'étranger.

|  Service après-vente et assistance à la formation

I.C.T offre un service complet depuis l'installation jusqu'aux exécutions quotidiennes, avec des ingénieurs comme au Tadjikistan pour les réparations sur site. Nous formons votre équipe sur les logiciels, la sécurité et les ajustements pour maximiser le rendement. L'aide à distance via vidéo ou chat résout les problèmes rapidement, 24h/24 et 7j/7. Les pièces sont expédiées rapidement depuis les entrepôts mondiaux et nous prévoyons des contrôles annuels pour maintenir les équipements au meilleur niveau. Pour les utilisateurs d'imprimantes à pâte à souder, nous couvrons l'intégration de lignes et les options personnalisées telles que la colle automatique. Notre objectif : zéro temps d’arrêt pour que vous vous concentriez sur la fabrication. Avec plus de 20 ingénieurs et 8 agences, nous nous adaptons à votre place dans le monde entier. Rejoignez plus de 1 600 clients qui font confiance à notre soutien simple et ouvert à la croissance.

|  Témoignages clients

Les clients adorent l'imprimante à pâte à souder de I.C.T pour sa rapidité et ses réparations faciles. 'Les ingénieurs du Tadjikistan ont mis en place nos lignes LED en quelques jours : les meilleurs pros !', déclare un fabricant de LED. Un autre note : 'L'emballage était super sûr ; le matériel est arrivé parfait, aucun dommage.' En réponse, 'Un problème est survenu la nuit ; votre équipe l'a réparé le matin - nous a sauvé la tâche !' Ils font l'éloge des impressions stables : 'Une précision de 0,01 mm signifie moins de retouches, plus de ventes.' Des pièces et des conseils rapides font bourdonner les lignes. Ces histoires montrent pourquoi les usines nous choisissent pour un service fiable et convivial qui développe leur activité.

|  Certifications et normes

I.C.T détient CE pour la sécurité, RoHS pour les matériaux écologiques et ISO9001 pour le contrôle qualité. Nous détenons également des brevets sur des technologies clés telles que l'équilibrage automatique de la pression. Ceux-ci garantissent que notre imprimante à pâte à souder répond aux règles mondiales en matière d'électronique. Des tests stricts couvrent chaque pièce, des moteurs aux logiciels. Cela renforce la confiance dans vos produits. Des clients dans 72 pays comptent sur nos équipements certifiés pour une production propre et sûre. Nous mettons à jour les normes chaque année pour garder une longueur d'avance.

|  À propos de la société et de l'usine I.C.T

I.C.T, fondée en 2012, est leader dans les solutions SMT avec 89 collaborateurs, dont 20 ingénieurs, sur un espace de 12 000 m². Nous effectuons des recherches et développements, produisons et testons en interne dans l'usine de Dongguan, au service de plus de 1 600 clients dans 72 pays. La croissance a été rapide avec un fonds de 30 millions de dollars et 8 succursales. Des contrôles stricts, comme les rapports CeTaQ, garantissent une qualité optimale selon les systèmes ISO. Des plans de demande aux réglages de ligne, nous couvrons l'assemblage PCBA, DIP et LED. Notre équipe ouverte partage les victoires à l’échelle mondiale, en passant de 0 à des usines pleines. Choisissez-nous comme partenaire éprouvé et sans souci dans le domaine de l'électronique.
