I.C.T-AI-5146
I.C.T
| Quantité: | |
|---|---|

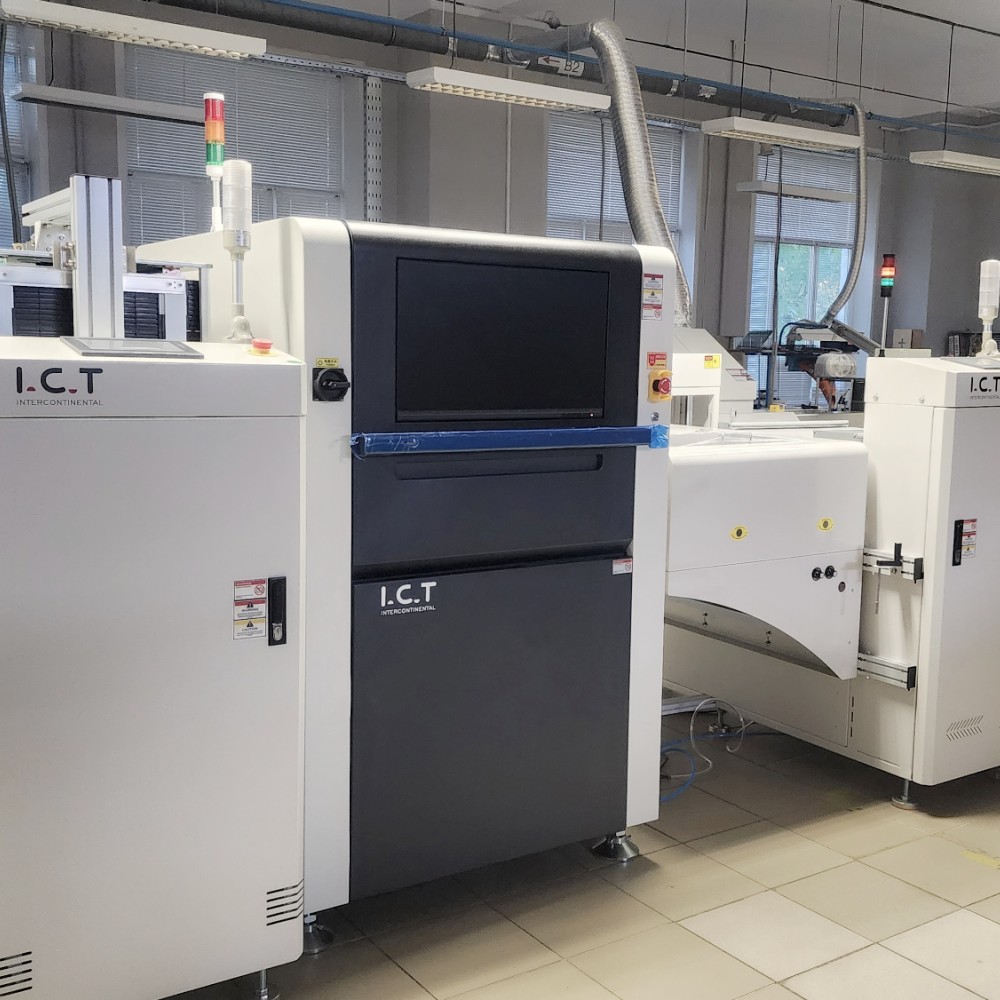

| I.C.T En ligne AOI Machine d'inspection AI-5146
La machine d'inspection aoi en ligne I.C.T AI-5146 utilise une caméra couleur de haute précision pour capturer des images PCB en temps réel. Il applique l'apprentissage profond de CNN pour détecter intelligemment les défauts des composants et des soudures. Cette machine aoi en ligne de ligne de production smt s'adapte aux contrôles pré-refusion et post-refusion. Il offre peu de fausses alarmes, une vitesse rapide et une configuration facile. Les utilisateurs obtiennent des résultats stables avec GR&R inférieur à 10 %. Il prend en charge le contrôle à distance et les liaisons de données MES pour un meilleur flux d'usine.
| Fonctionnalité

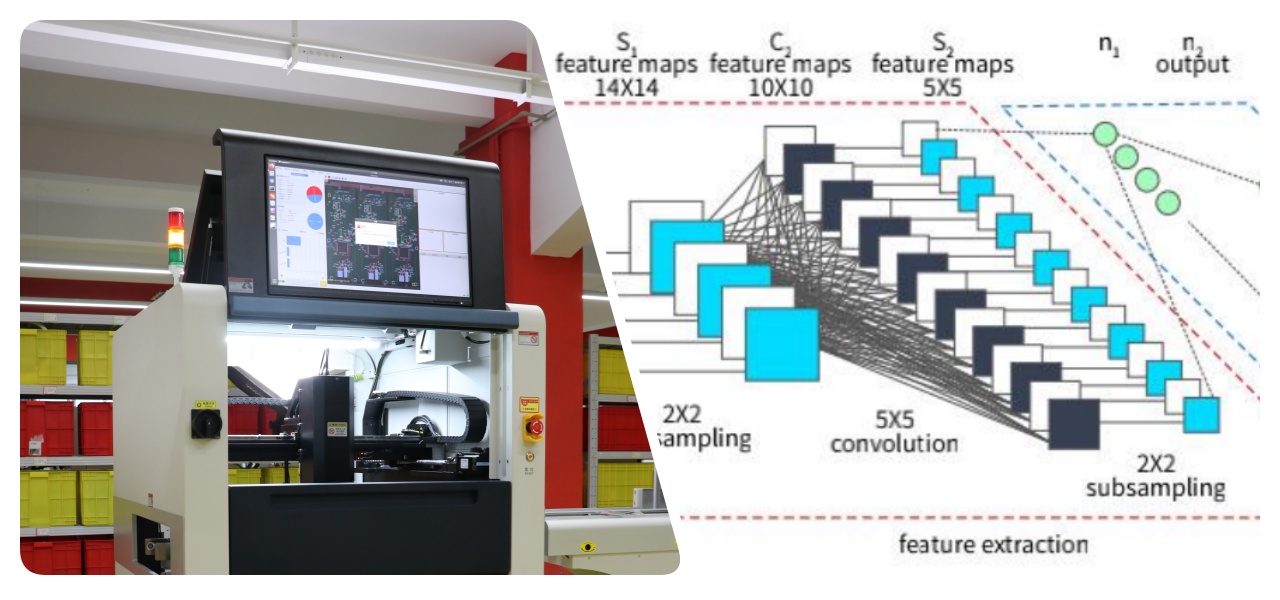

La machine aoi automatique de carte PCB AI-5146W utilise l'apprentissage en profondeur via CNN pour optimiser le Big Data et permettre une programmation minimaliste intelligente. Il identifie automatiquement les composants et les joints de soudure en un seul clic, résolvant ainsi les problèmes de longs temps de programmation et de fausses alarmes fréquentes dans les méthodes traditionnelles. Formé sur de vastes ensembles de données, il distingue avec précision les cartes NG des cartes OK, même avec différentes formes de joints de soudure. Cela réduit les erreurs d'inspection et améliore la généralisation pour divers scénarios, comme la manipulation sans interférence de composants en surplomb ou de trous d'épingle dans la soudure.

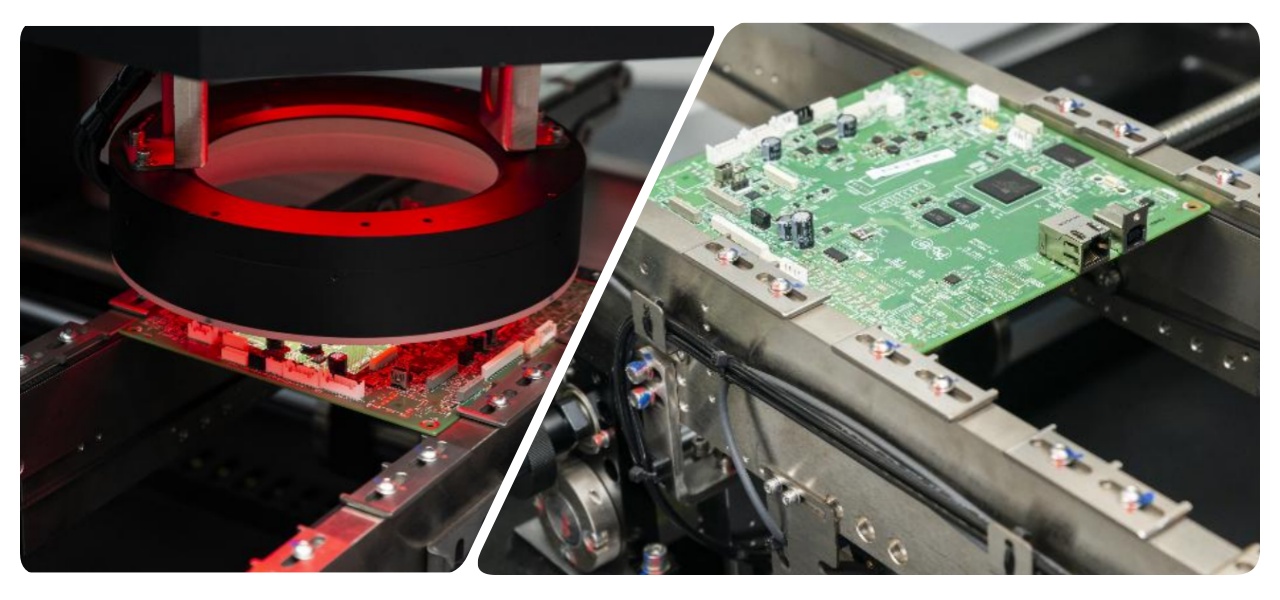

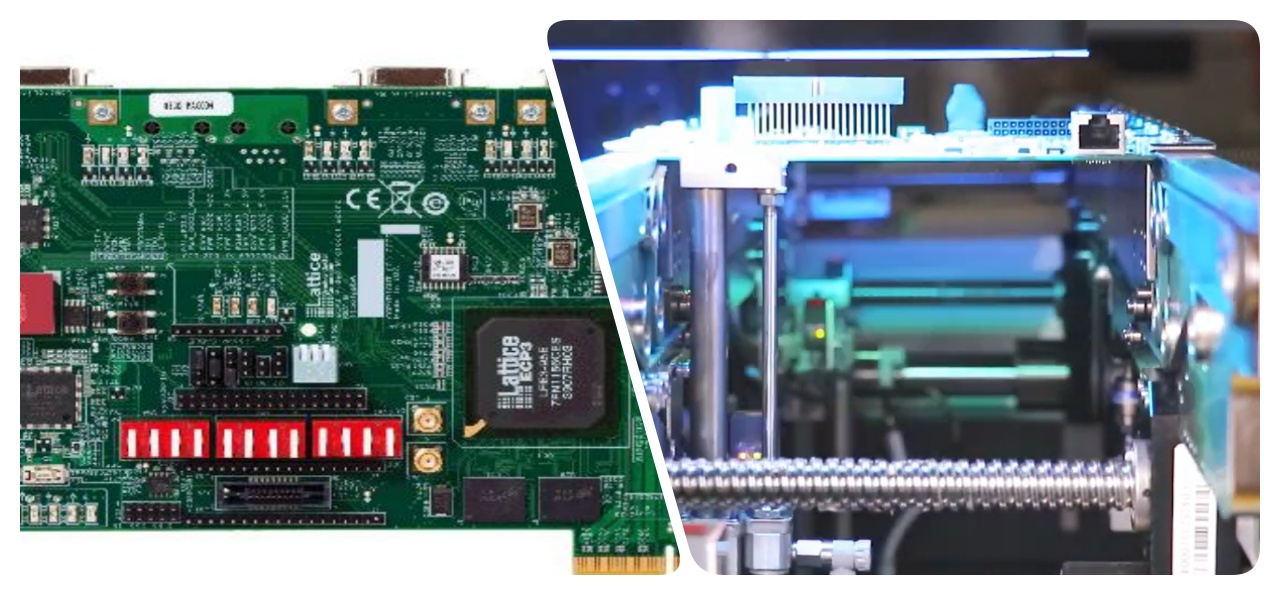

La caméra supérieure prend des photos à 0,23 seconde par FOV. Un alignement profond permet un mouvement rapide. Il calcule le champ suivant tout en tirant celui en cours. Planification d'itinéraires automatiques pour plus d'efficacité. La machine d'inspection aoi en ligne traite facilement les gros PCB. Il s’adapte aux lignes à gros volume sans ralentissement. Les utilisateurs gagnent plus de rendement par quart de travail.
Il détecte les ponts manquants, asymétriques, les excès de soudure, etc. Les boîtes à broches IC automatiques jugent plusieurs défauts à la fois. Il ignore la couleur du tableau ou les changements de caractères. La généralisation gère les surplombs ou les légers écarts. La machine d'inspection aoi en ligne maintient de faibles taux de faux dans les cas complexes.
| Spécification
| Modèle | I.C.T SMT AOI AI-5146 | I.C.T SMT AOI AI-5146D |
| Mini-composant | Puce 01005, IC à pas de 0,3 et forme spéciale | |
| Résolution @ FOV | 10um@40*30mm | 15um@40*30mm |
| Caméra | Caméra industrielle numérique intelligente de 12 millions de pixels | |
| Lentille | Objectif télécentrique | |
| Lumière | RVB + W 4 couleurs intégrales | |
| Vitesse d'inspection | 0,23 s/champ de vue | |
| Algorithme d'inspection | CNN, contraste des couleurs, reconnaissance des contours, inspection offset, correspondance de modèles, comparaison de caractères, OCR, etc. | |
| Article d'inspection | Composant : Absent, Inversé, Désalignement, Cassé, Extra, Corps étranger, Taché, etc. Soudure : soudure insuffisante, soudure excessive, pontage, pseudo-soudure, etc. Autre : reconnaissance de codes à barres/reconnaissance de codes QR/OCR. | |
| PCB taille | 50*50mm ~ 510*460mm (Mode grand tableau : De gauche à droite : maximum 730*460 mm De droite à gauche : max 640*460mm) | 50*50mm~510*610mm (opération sur un seul rail) 50*50mm ~ 510*330mm (fonctionnement à double rail) |
| Rail | Rail simple | Double rail |
| PCB Hauteur | Haut : 25 mm, bas : 80 mm. | Haut : 25 mm, bas : 30 mm. |
| PCB Épaisseur | 0,3 ~ 6,0 mm | |
| PCB Bord | 3,7 mm | |
| PCB Déformation | ±3,0 mm | |
| PCB poids | Maximum:3Kg | |
| Convoyeur hauteur | 900 ± 20 mm | |
| Avec ajustement | Manuel et automatique | |
| Convoyeur Direction | L ~ R ou R ~ L | |
| Pouvoir | AC220 50/60Hz,5A | |
| Puissance nominale | 380W | |
| Communication | Smema | |
| Poids | 750Kg | 790Kg |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.

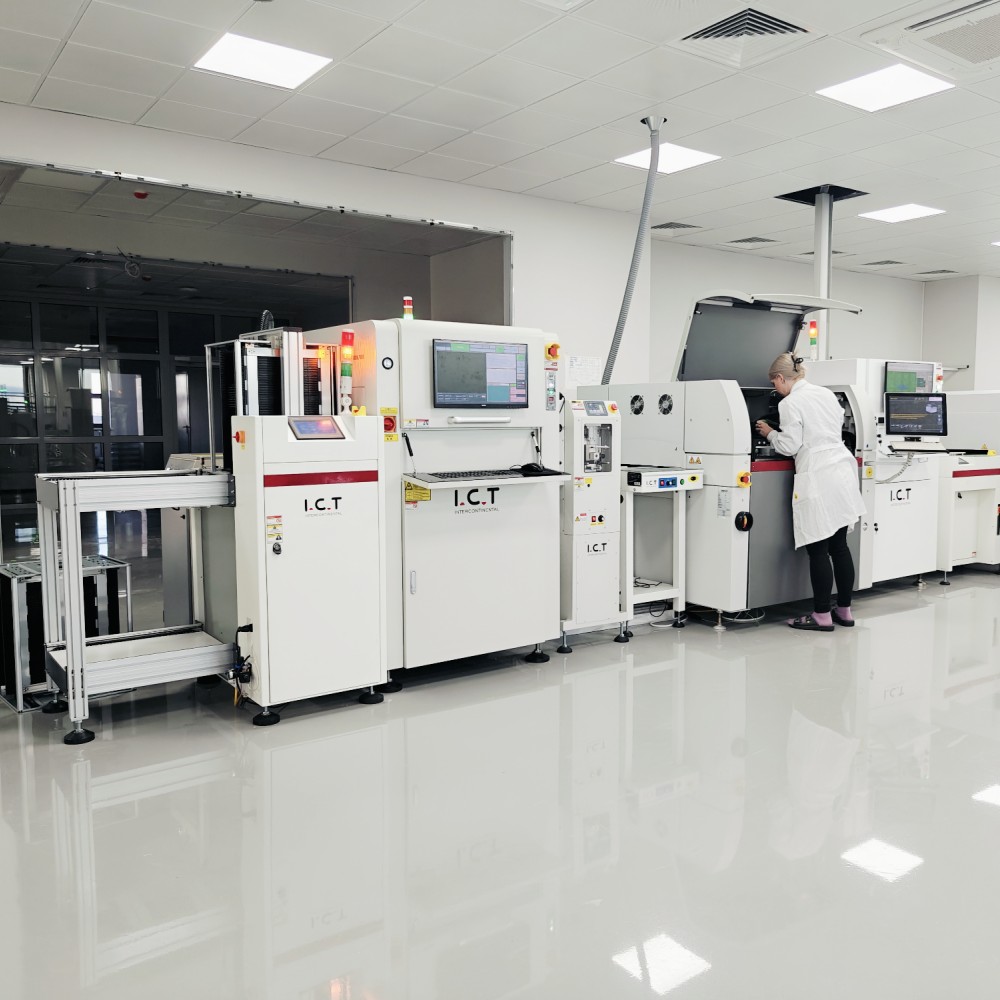

| SMT Liste des équipements de ligne
Notre ligne de production PCBA de haute qualité comprend des équipements avancés pour un assemblage PCB efficace et précis. La ligne SMT entièrement automatisée comprend un chargeur, une imprimante automatique pour une application précise de la pâte à souder, une machine de transfert pour un placement précis des composants, un four de refusion pour un soudage fiable et un système AOI pour une inspection approfondie des défauts. Cette ligne de production PCBA de haute qualité garantit un fonctionnement fluide, une fiabilité élevée et un assemblage SMT à faible coût, répondant aux diverses exigences de l'industrie.
| Vidéo de réussite client
Regardez la vidéo marketing I.C.T-5146 pour voir la machine d'inspection aoi en ligne en action. Cela commence par un extérieur élégant et des arguments de vente clés. Les vues intérieures montrent une caméra de haute précision et des lumières RVB+W. La machine fonctionne correctement sur la ligne SMT, capturant des images en temps réel. La démo de programmation AI met en évidence l’identification des composants en un clic et la vérification des soudures. Il affiche des exemples de défauts comme un pont ou des pièces manquantes. Une configuration rapide et des liens distants apparaissent. La fin montre un fonctionnement stable en usine, augmentant le rendement et la vitesse.
| Service après-vente et assistance à la formation
I.C.T offre une prise en charge complète de la machine d'inspection aoi en ligne. Notre équipe s'occupe de l'installation, du débogage et de la maintenance. L'aide à distance résout les problèmes rapidement. Nous proposons des formations sur site ou en ligne pour une utilisation facile. Les utilisateurs apprennent la programmation, la configuration des défauts et l'analyse des données. Des mises à jour régulières maintiennent le logiciel à jour. Les centres de service mondiaux garantissent un approvisionnement rapide en pièces détachées. Cela renforce les compétences des utilisateurs et la disponibilité de la machine.
| Commentaires des clients
Les clients apprécient la réponse rapide de nos ingénieurs et les solutions expertes. Ils font l'éloge de la machine d'inspection aoi en ligne pour ses contrôles précis et ses faibles erreurs. Un emballage sûr protège pendant le transport. La résolution rapide des problèmes réduit le temps d’attente. Des performances stables renforcent leurs lignes.
| Certifications et normes
I.C.T détient CE pour la sécurité, RoHS pour les matériaux écologiques et ISO9001 pour le contrôle qualité. Nous détenons des brevets sur des technologies clés telles que les algorithmes d’IA. Ceux-ci prouvent une construction fiable et une innovation.
| À propos de la société I.C.T et de notre usine SMT
I.C.T possède sa propre R&D et sa propre production dans une usine de 12 000 m². Plus de 89 employés comprennent 20 ingénieurs. Nous grandissons rapidement et servons plus de 1 600 clients dans 72 pays. Des tests stricts et des systèmes de qualité garantissent des produits de qualité supérieure. Les succursales mondiales offrent une aide locale.
