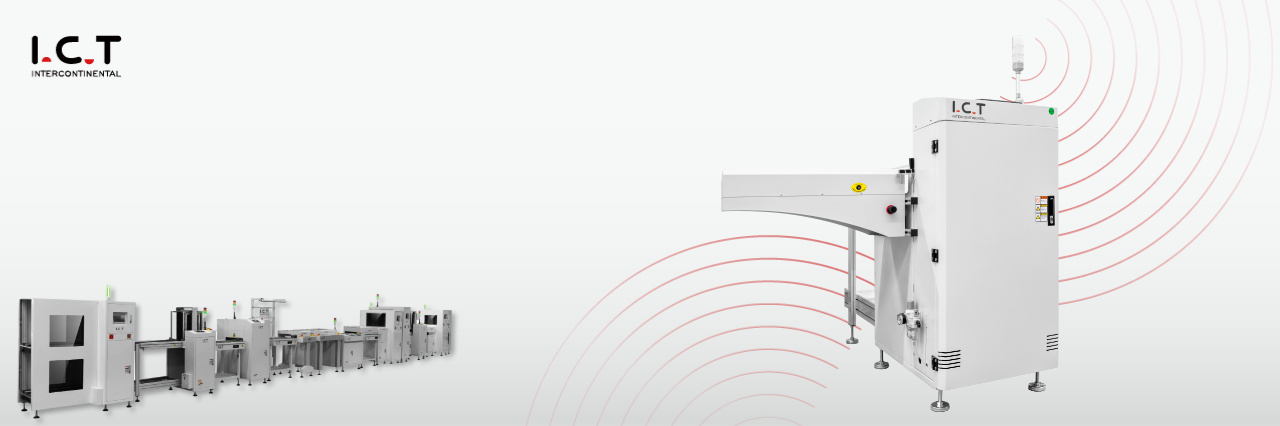

Le Dual-Rails SMT Un chargedeur est une solution haute performance conçue pour des lignes de production efficaces PCB dans des lignes de production SMT. Avec une conception forte et stable, un serrage pneumatique avancé et un diagnostic de défaut automatique, ce déchargeur assure un fonctionnement lisse et fiable. Le système contrôlé par PLC et l'interface à écran tactile offrent une facilité d'utilisation, tandis que la compatibilité SMEMA assure une intégration transparente avec l'équipement SMT existant.
Haute qualité PCB Déchargeur de chargeur, SMT Magazine Loader, mini cyclique Loader, mini-taille SMT Loader, 90 degrés SMT Magazine Loader, SMT Vacuum automatique et magazine Loader, ng / ok unloker, pour {T0] SMD Ligne de production.
✔ Conception solide, ferme et stable - assure la durabilité et la fiabilité.
✔ Contrôle de l'écran tactile et PLC - simplifie le fonctionnement et améliore la précision.
✔ Claims supérieurs et inférieurs pneumatiques - maintenez en toute sécurité le rack de magazine en place.
✔ Zero PCB Garantie de rupture - La conception du circuit de gaz spécial garantit la sécurité.
✔ Affichage automatique du code d'erreur - Identifie rapidement et rapporte rapidement les problèmes.
✔ Câbles résistants à l'usure - durée de vie de longue durée, réduisant les coûts de maintenance.
✔ Interface smema - Compatible avec les lignes de production SMT.
Conception modulaire, assemblage facultatif selon le demandeur du client.
Conception acier robuste, améliore la stabilité de l'équipement.
Pinces pneumatiques supérieures et inférieures pour sécuriser le rack de magazines.
Soft Touch LED Le panneau de configuration ou l'écran tactile peut être sélectionné.
| Modèle （Déchargeur) | Dul-m | TERNE | Dul-ll | Dul-xl |
Dimension (mm)
| 1800 * 1435 * 1250 | 2065 * 1690 * 1250 | 2330 * 1810 * 1250 | 2330 * 1950 * 1250 |
PCB taille (mm)
| 50 * 50-330 * 250 | 50 * 50-445 * 330
| 50 * 50-530 * 390
| 50 * 50-530 * 460
|
Taille du rack (mm)
| 355 * 320 * 563
| 460 * 400 * 563
| 535 * 460 * 570 | 535 * 530 * 570 |
Système de contrôle
| CLu |
Alimentation électrique
| 1 PH AC 220V 50 / 60Hz (option: 110V à 380 V)
|
Poids
| 320 kg | 350 kg
| 380 kg
| 410 kg
|
Fonctionnalités facultatives
✔ Réglage de la largeur automatique - s'adapte à diverses tailles PCB sans intervention manuelle.
✔ Magazine à double taille - prend en charge plusieurs tailles de magazines pour un fonctionnement flexible.
Questions fréquemment posées (FAQ)
1. Quelle est la fonction d'un déchargeur SMT dans une ligne de production PCB?
A: Un déchargeur SMT est utilisé pour transférer et stocker automatiquement PCB S dans des racks de magazines après le processus d'assemblage SMT. Il assure un flux de production en douceur et minimise la manipulation manuelle.
2. Quelle est la différence entre un seul rail et un déchargeur à double rail SMT?
A: Une seule rail SMT Un chargedeur prend en charge une voie PCB à la fois, tandis qu'un déchargeur double rail SMT peut gérer deux voies PCB simultanément, améliorant l'efficacité et réduisant le temps de cycle dans des environnements de production à haut volume.
3. Le déchargeur dual-rails SMT est-il compatible avec ma ligne de production SMT existante?
R: Oui, ce déchargeur est compatible avec Smima, assurant une intégration transparente avec des équipements standard SMT, y compris des machines de pick-and-place, des fours de reflouer et des systèmes d'inspection.
4. À quelle fréquence le déchargeur dual-rails SMT nécessite-t-il une maintenance?
R: La fréquence de maintenance dépend de l'utilisation et des conditions de fonctionnement. Dans des conditions de fonctionnement normales, il est recommandé d'effectuer une maintenance de routine tous les 3 à 6 mois. Cela comprend la vérification des pinces pneumatiques, du système de contrôle et des câbles. La maintenance régulière garantit que la machine fonctionne à des performances de pointe.
5. Le déchargeur dual-rails SMT peut-il gérer différents types de matériaux PCB?
A: Le déchargeur dual-rails SMT est conçu pour gérer une variété de matériaux PCB. La conception spéciale du circuit de gaz et les pinces pneumatiques minimisent la contrainte sur les PCB, ce qui le rend adapté à des matériaux fragiles ou délicats. Que vous travailliez avec des matériaux rigides, flexibles ou à haute densité PCB, cette machine peut les gérer efficacement et en toute sécurité.
