| SMT PCB Machine d'impression
La machine d'impression PCB I.C.T-4034 gère les PCB jusqu'à 400 x 340 mm avec des cycles de 7 secondes. La précision de répétition ± 0,01 mm et la précision d'impression de 0,025 mm conviennent aux besoins LED et automobiles. L'étalonnage automatique PCB, l'équilibrage de la pression et le nettoyage du pochoir coupent les étapes manuelles. Il prend en charge la colle pour les applications d'imprimante à pâte à souder LED. La machine d'impression chinoise utilise Windows 10 pour un contrôle simple. L'Industrie 4.0 et le MES permettent une surveillance en temps réel. I.C.T propose une formation et une optimisation complètes. Contactez-nous pour plus de détails sur le prix de la machine d'impression de circuits imprimés.
| Fonctionnalité

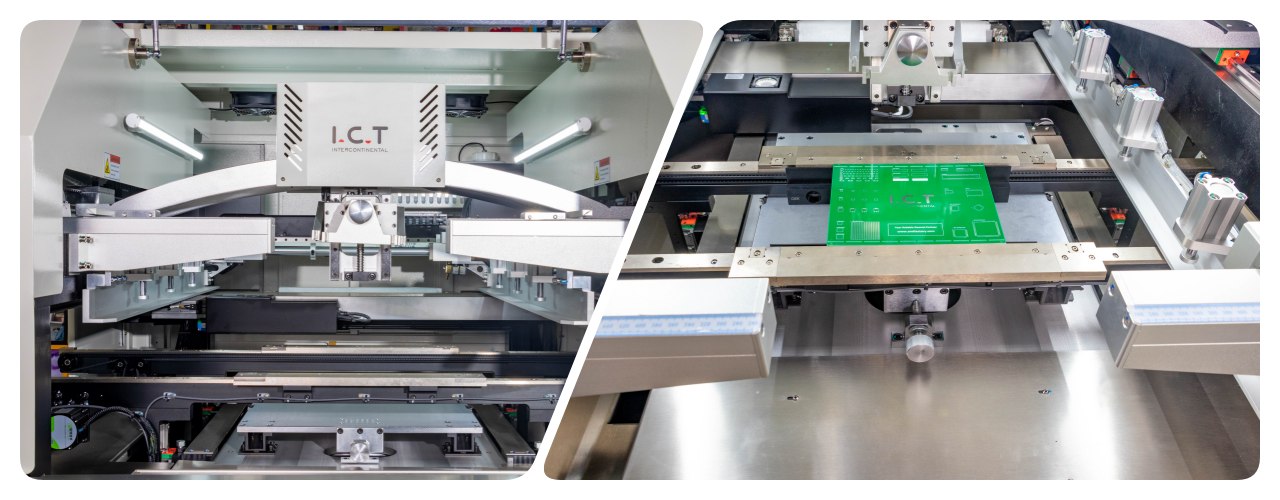

La suspension du pont en arc relie la raclette directement à deux moteurs. Cela contrôle avec précision la pression des deux côtés. Les rails coulissants maintiennent la stabilité avant et après l'impression. Un retour en temps réel garantit une formation parfaite de la pâte. La machine d'impression PCB s'adapte aux planches LED à pas fin. Les pièces japonaises et allemandes importées réduisent les pannes. Faible temps d'arrêt sur une durée de vie de dix ans. Il permet d'économiser de la soudure et d'augmenter le rendement des lignes à grand volume. Les méthodes de séparation automatique évitent d'endommager le pochoir ou le PCB.

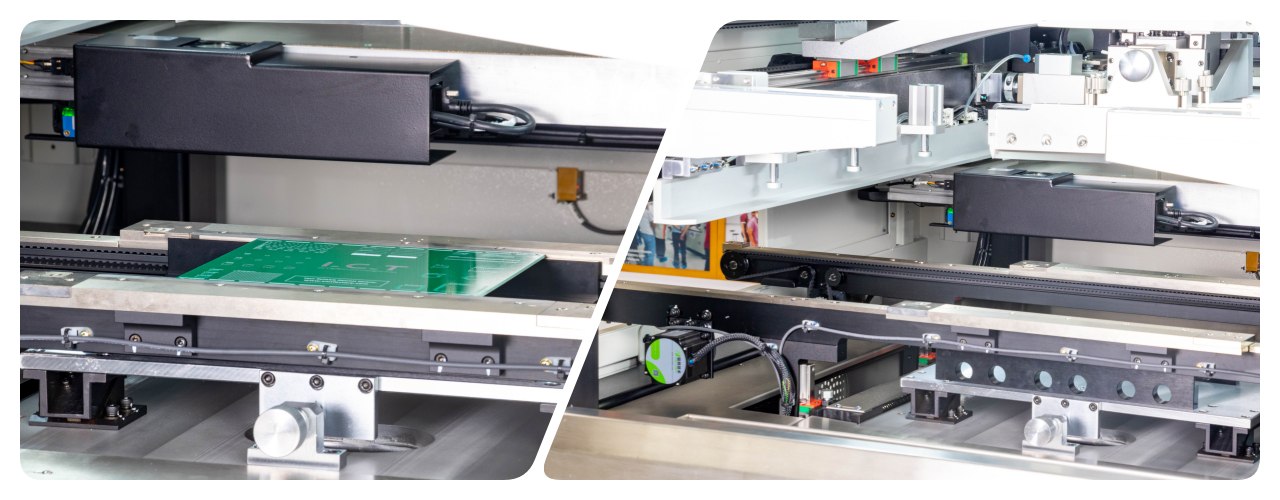

Le système de courroie évite les bourrages avec une vitesse de moteur précise jusqu'à 1 500 mm/s. Les directions changent librement de gauche à droite ou de droite à gauche. Pinces latérales et planches de maintien sous vide avec déformation inférieure à 1 %. Cela garantit un contact fluide pour des impressions de qualité. La machine d'impression sur porcelaine prend en charge les épingles magnétiques et les tables haut-bas. Les positions d'arrêt sont exactes pour un changement rapide en moins de 5 minutes. Il gère les PCB épaisseurs de 0,4 à 6 mm manuellement ou automatiquement. Fiable pour la valeur du prix de la machine d'imprimante PCB.

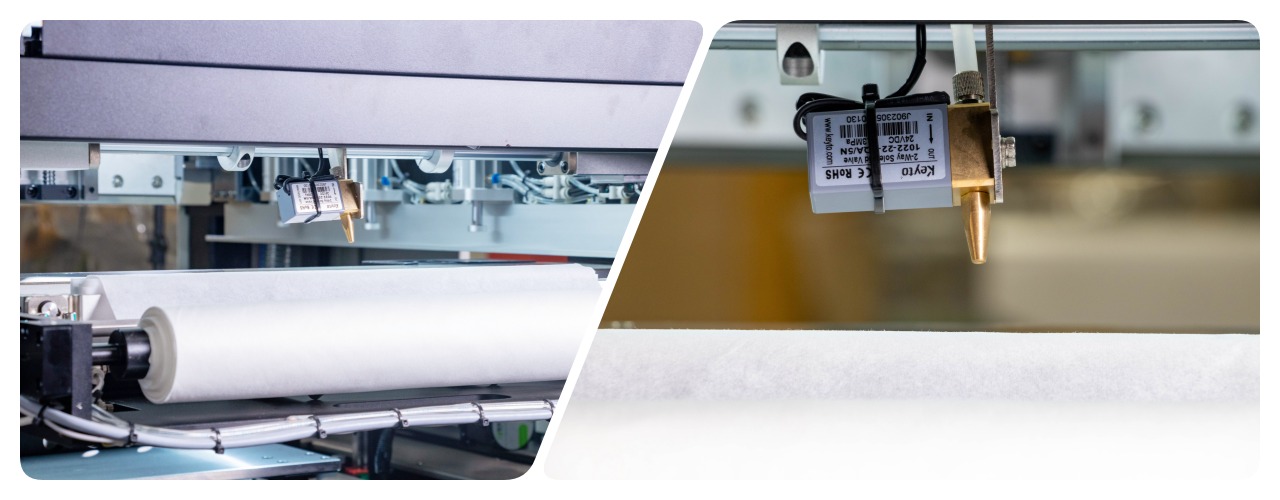

Les modes sec, humide et aspirateur nettoient complètement le pochoir. La conception séparée du CCD et du spray répartit l'alcool uniformément. Un logiciel contrôle le papier et les liquides pour réduire les coûts. Un échappement puissant élimine rapidement les résidus. L'imprimante à pâte à souder LED maintient une qualité élevée sur une longue production. L'option manuelle ajoute de la flexibilité. Cela évite les défauts dus aux pochoirs sales. Un entretien facile maintient une efficacité élevée.
| Spécification
| Modèle | I.C.T - 4034 | I.C.T5134 | I.C.T - 5151 |
| Taille du cadre (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB taille (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direction de transport | Gauche à droite; Droite à gauche; Gauche gauche; Droit à droite | ||
| Système de support | Pin magnétique / Tableau supérieur ajusté / bloc de support | ||
| Système de serrage | Serrage latéral (buse à vide, pression Z rétractable automatisée en option) | ||
| Tête d'imprimante | Deux têtes d'impression motorisées indépendantes | ||
| Type de raclette | Acier inoxydable (standard), plastique | ||
| Système de nettoyage | Sec, humide, vide | ||
| Inspection | Inspection 2D (standard) | ||
| Alimentation électrique | C.A. : 220±10%,50/60HZ,3Kw | ||
| Méthode de contrôle | Contrôle PC | ||
| Dimension (mm) | 1220 * 1355 * 1500 | 1220 * 1355 * 1500 | 1220 * 1550 * 1500 |
| Modèle | I.C.T - 6534 | I.C.T-6561 | I.C.T-9060 |
| Taille du cadre (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB taille (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330 * 1370 * 1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.

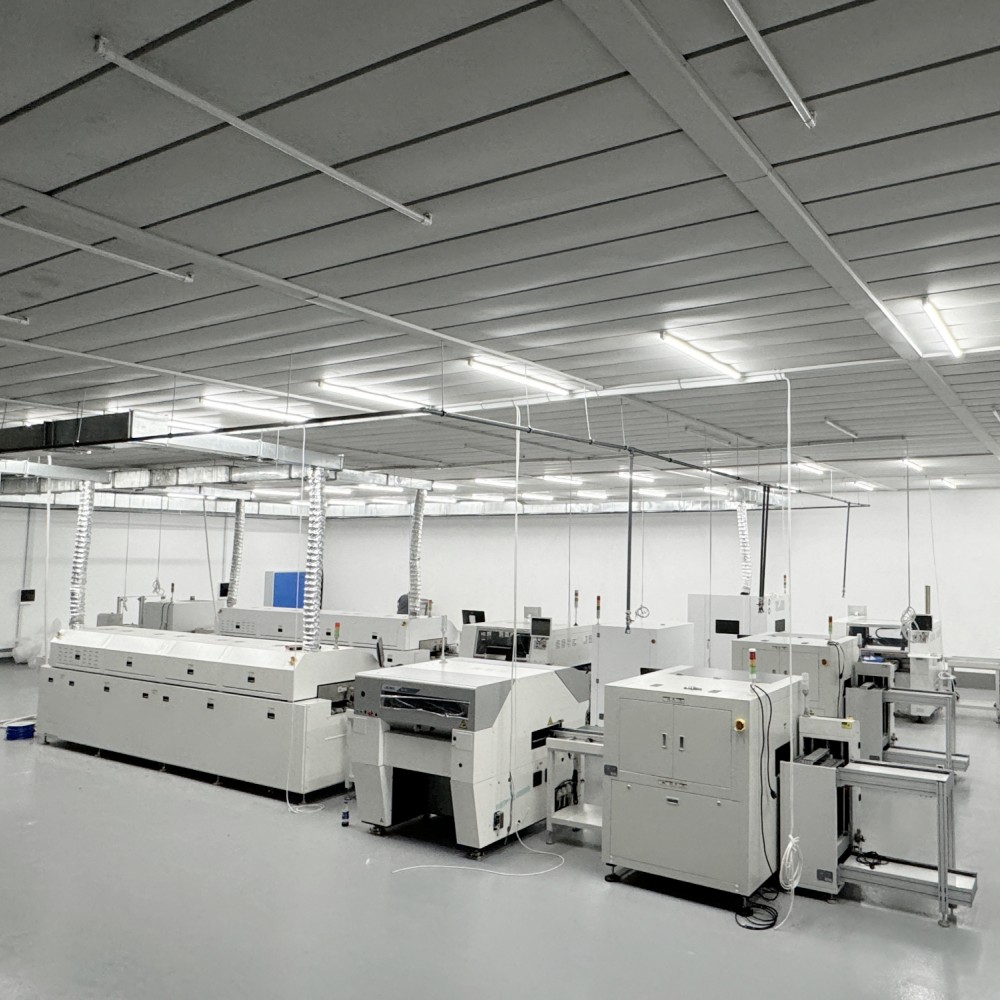

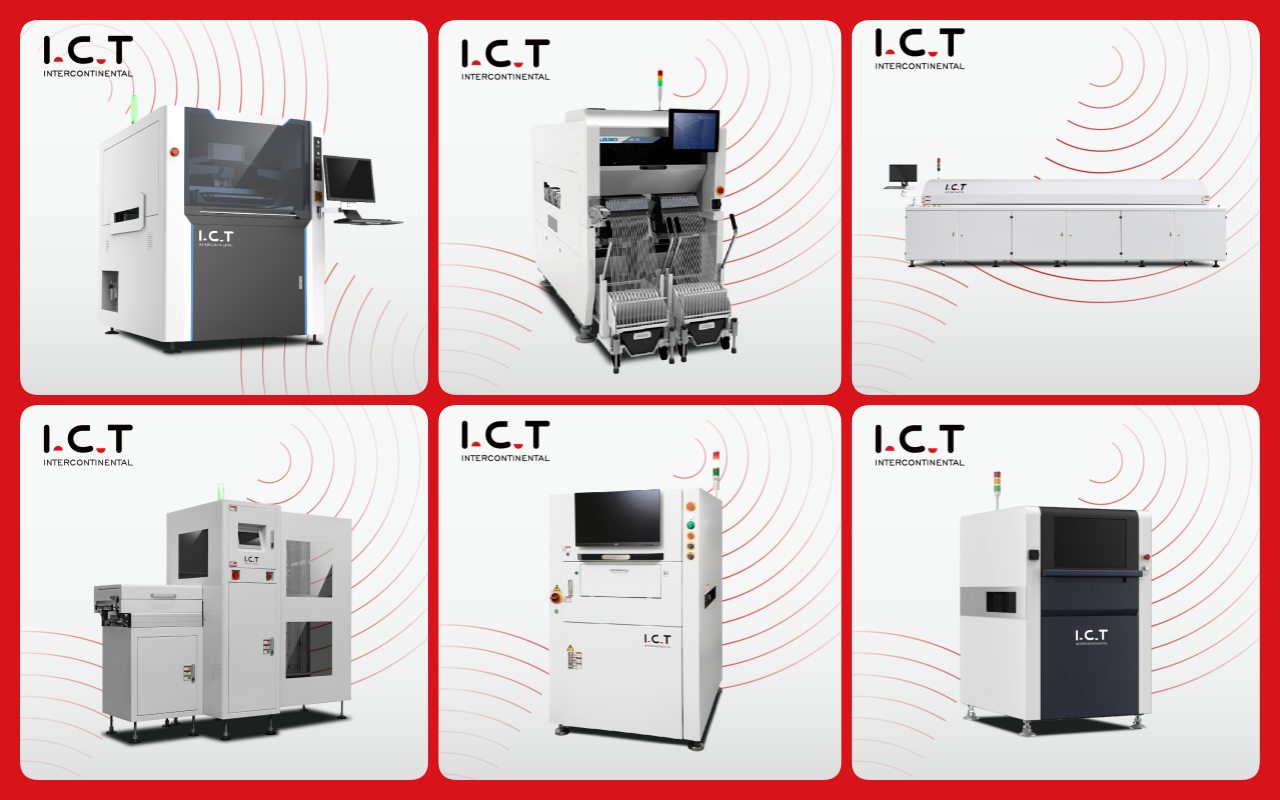

| SMT Liste des équipements de ligne
Notre ligne de production PCBA de haute qualité comprend des équipements avancés pour un assemblage PCB efficace et précis. La ligne SMT entièrement automatisée comprend un chargeur, une imprimante automatique pour une application précise de la pâte à souder, une machine de transfert pour un placement précis des composants, un four de refusion pour un soudage fiable et un système AOI pour une inspection approfondie des défauts. Cette ligne de production PCBA de haute qualité garantit un fonctionnement fluide, une fiabilité élevée et un assemblage SMT à faible coût, répondant aux diverses exigences de l'industrie.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| Prendre et placer la machine | Monte les composants sur les PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| AOI machine | Inspecte les joints de soudure et les défauts de placement. |
| SPI Machine | Vérifie la hauteur et la qualité de la pâte à souder. |
| Équipement de traçabilité | Enregistre et suit les données de production : machine de marquage laser/ monteur d'étiquettes /imprimante à jet d'encre |

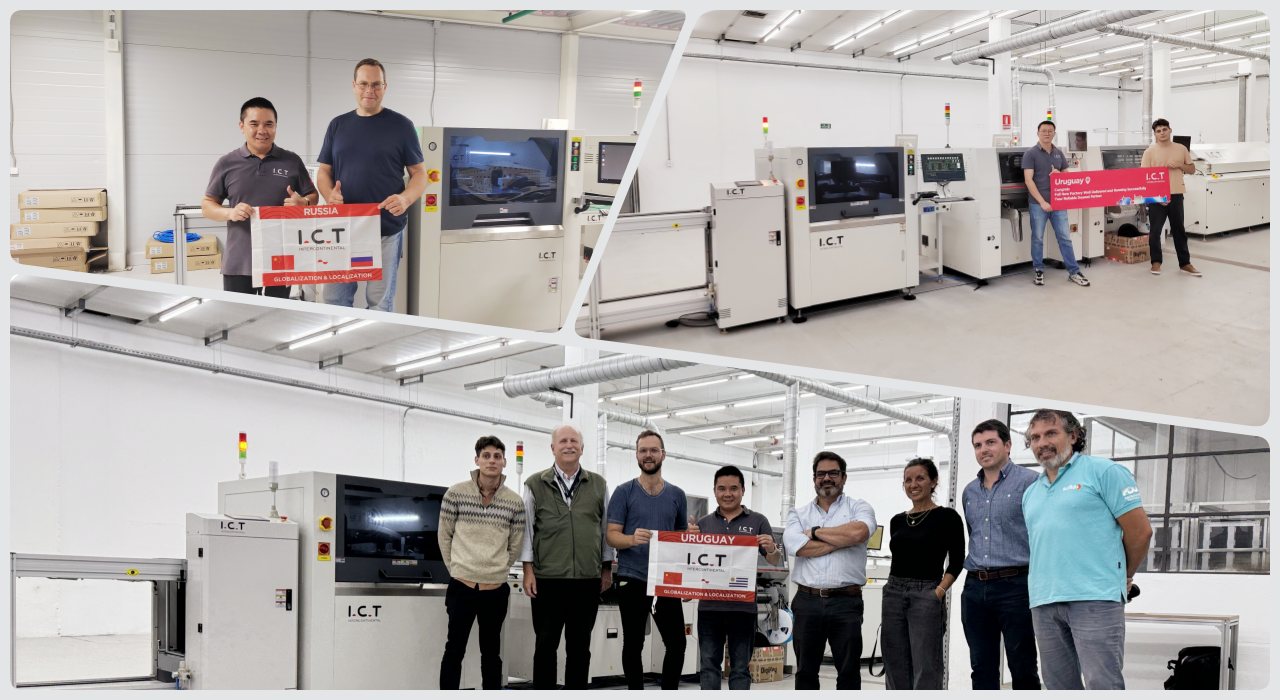

| Vidéo d'étude de cas de réussite client

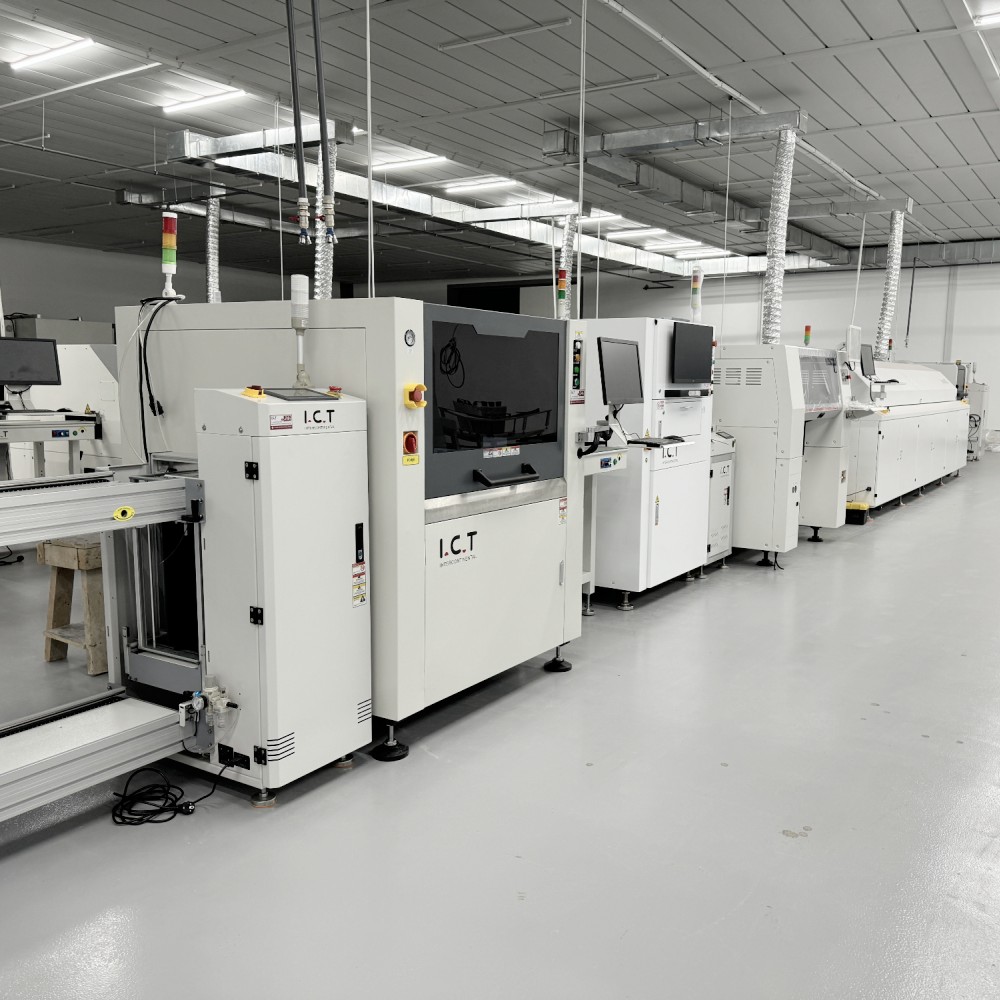

I.C.T a envoyé des ingénieurs en Amérique du Nord pour une usine d'instruments de beauté. Ils ont installé deux lignes SMT dotées de la machine d'impression PCB. La configuration impliquait des vérifications complètes d’étalonnage, de tests et d’alignement. L'équipe locale a reçu une formation sur l'étalonnage automatique, les réglages de pression et l'intégration MES. Les lignes ont obtenu une acceptation rapide avec une haute précision pour les petits composants. Le client a apprécié la résolution rapide des problèmes et les conseils sur le processus. Cela démontre une expertise mondiale I.C.T et un soutien fiable aux projets internationaux.

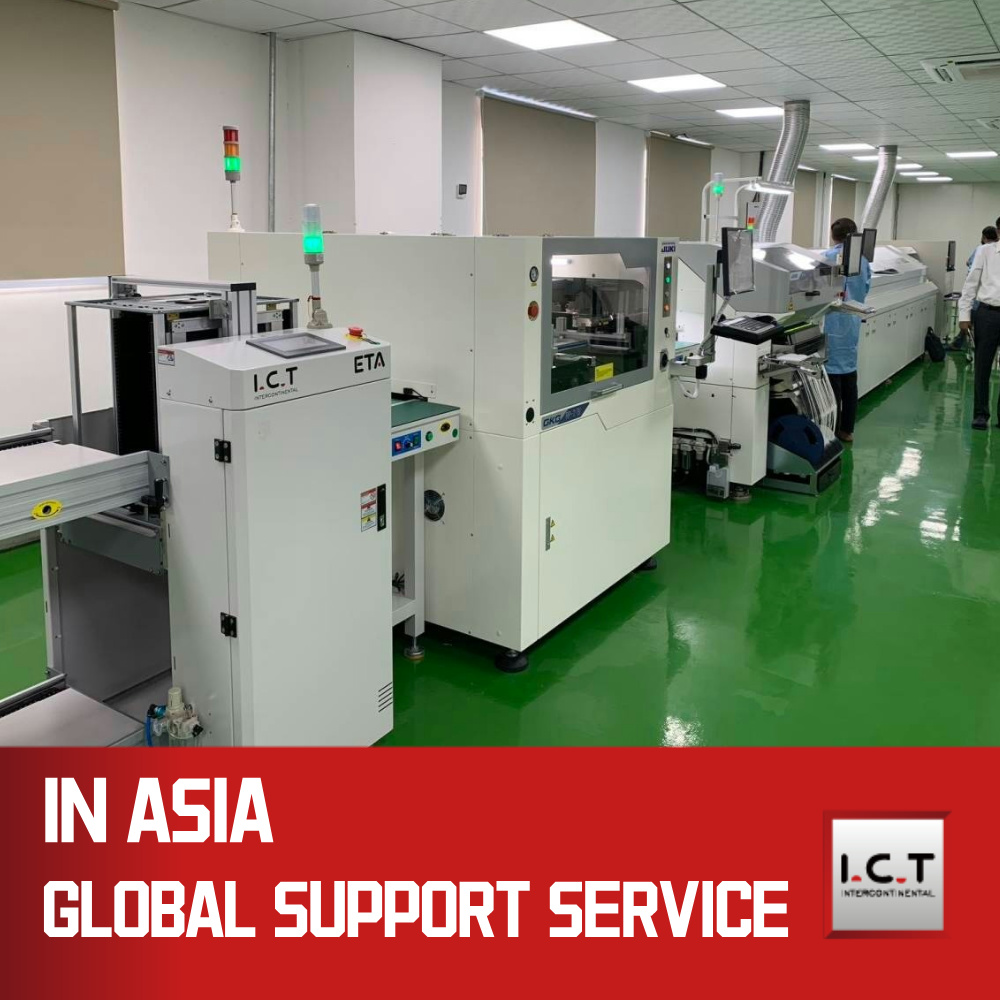

| Service mondial et assistance à la formation
I.C.T fournit une installation complète, une maintenance et une formation pour la machine d'impression PCB. Des experts sur site s'occupent de la configuration, de l'étalonnage et de l'optimisation de la ligne. Les diagnostics à distance corrigent rapidement les défauts. La formation comprend l'utilisation de l'interface, l'analyse des journaux et la configuration du programme en 5 à 10 minutes. Nous nous adaptons aux changements de production pour un meilleur rendement. Les centres mondiaux stockent des pièces pour une livraison rapide. Un partenariat à long terme garantit un fonctionnement et des mises à niveau fluides. Renseignez-vous sur le prix de l'imprimante PCB avec les forfaits de services.
| Commentaires des clients
Les utilisateurs félicitent les ingénieurs I.C.T pour leur installation professionnelle à l'étranger et leurs réponses rapides. La machine d'impression PCB offre des performances stables avec un minimum de pannes. Un emballage sûr arrive intact dans le monde entier. Des solutions rapides maintiennent le flux de production. Un fabricant de LED a déclaré : 'La précision a grandement amélioré notre assemblage.' Un autre a apprécié la facilité de formation et les économies de coûts. Fiable pour les besoins des machines d'impression en Chine.
| Certifications et normes
I.C.T est conforme aux normes CE, RoHS, ISO9001 pour la sécurité et l'environnement. Les brevets couvrent le nettoyage de l'arc, le contrôle de la pression, la prévention des collisions et les systèmes de transport. Ces innovations garantissent une qualité d'impression et une durée de vie optimales des pochoirs. Les normes mondiales renforcent la confiance des acheteurs.

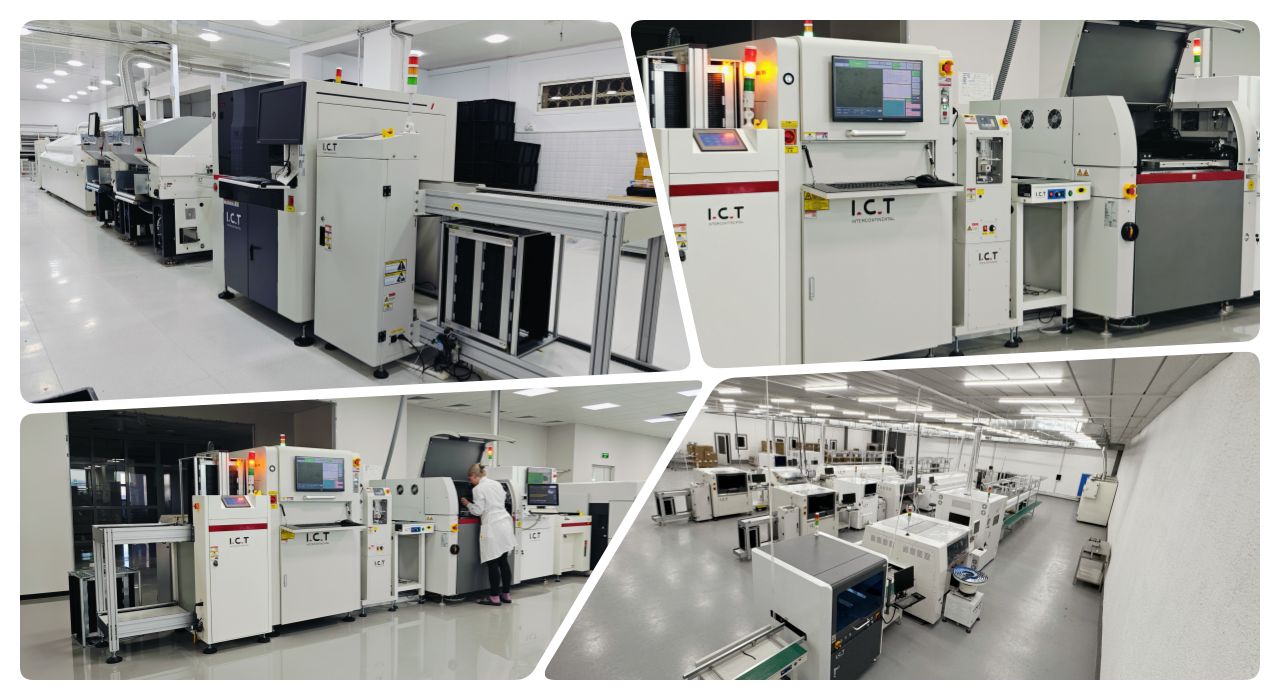

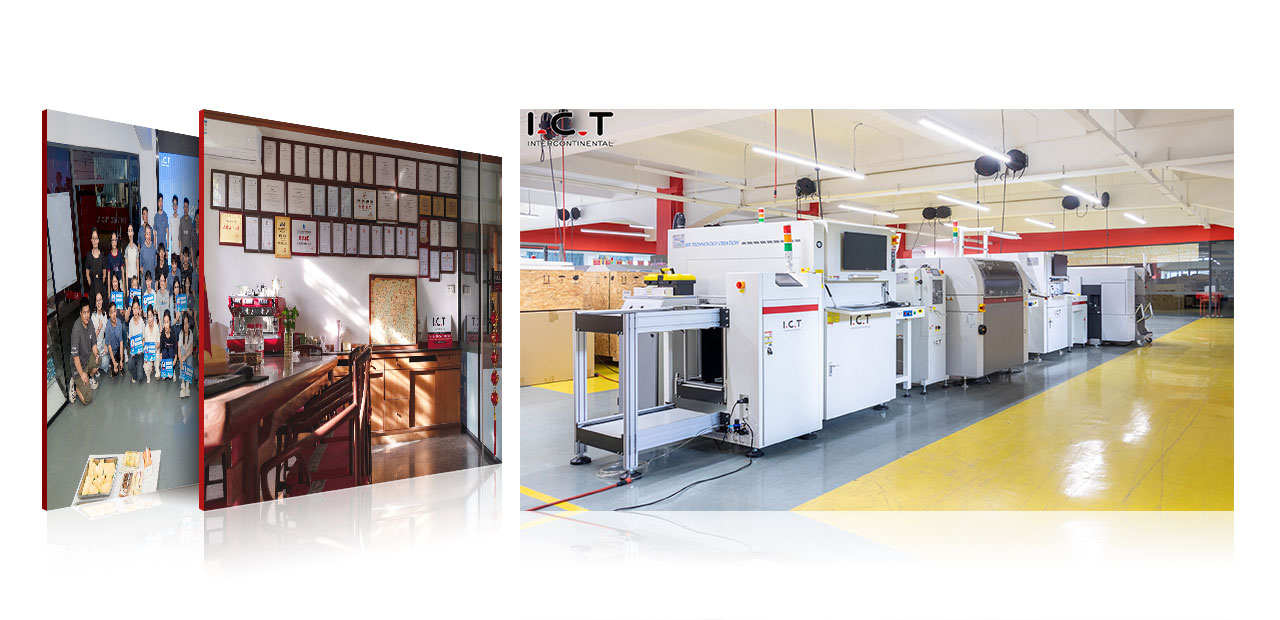

| À propos de la société I.C.T et de notre usine SMT
I.C.T développe et produit en interne avec 89 employés et 20 ingénieurs. Nous servons plus de 1 600 clients dans 72 pays avec une croissance rapide. Des tests de qualité et une gestion stricts couvrent des lignes complètes SMT. Les centres de vente et de service mondiaux fournissent une aide locale. Cela prend en charge une machine d'impression PCB fiable et des solutions complètes.
