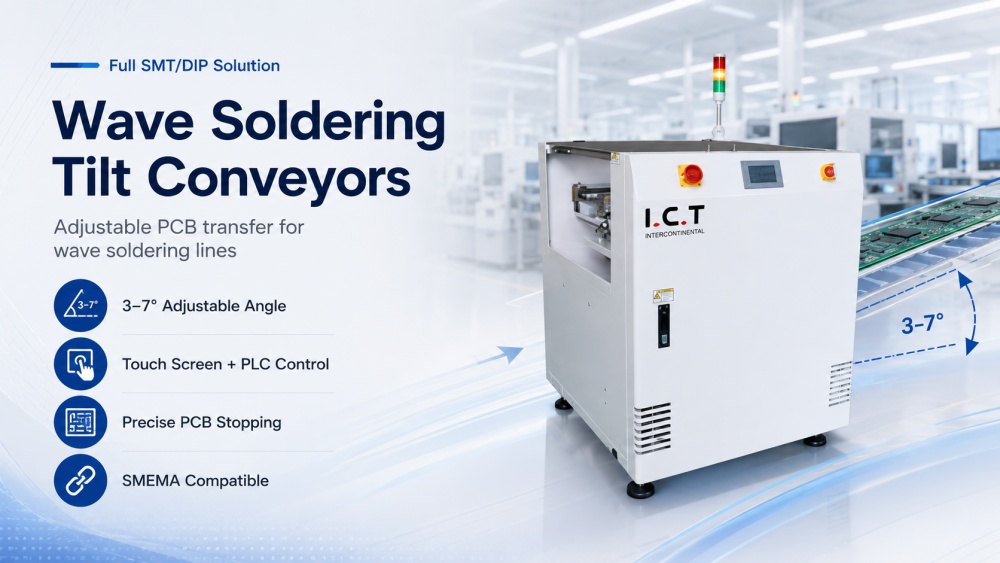

| I.C.T WTC-M | Inclinaison de soudure à la vague haut de gamme Convoyeurs
Les inclinaisons de soudage à la vague Convoyeur sont conçues pour le transfert PCB autour des machines à souder à la vague dans les lignes de production DIP et THT. En production réelle, les PCB peuvent devoir se déplacer d'une hauteur à une autre avant ou après le soudage. Un convoyeur plat normal peut ne pas suffire pour ce type de connexion de ligne. Le convoyeur inclinable I.C.T WTC-M utilise une commande PLC, un panneau à écran tactile, un transport par moteur pas à pas et une conception à angle réglable pour rendre le transfert PCB plus fluide et plus facile à contrôler. L'angle peut être ajusté de 3 à 7 degrés. Il prend en charge les tailles PCB de 60 60 mm à 630 460 mm et les poids PCB jusqu'à 4,5 kg.
| Caractéristiques de l'inclinaison du brasage à la vague Convoyeur
I.C.T fournit tous types de convoyeurs pour l'industrie électronique SMT, de la manutention PCB aux applications de palettes pour la fabrication électronique.
Chargeur et déchargeur de vagues
Déplacer PCB cartes de la soudure à la vague
Hauteur et angle réglables
Les Wave Welding Tilt Convoyeur utilisent un écran tactile et un système de contrôle PLC pour faciliter le fonctionnement des équipes de production. Les opérateurs peuvent définir la vitesse, l'angle et l'état de travail du convoyeur directement sur l'écran. Cette conception réduit les réglages manuels et rend le processus de transfert plus cohérent pendant la production quotidienne. Le PLC aide à contrôler le mouvement du convoyeur, l'arrêt PCB et la communication des signaux de manière stable. Pour les usines qui ont besoin d'un transfert automatique PCB autour des machines de soudage à la vague, ce système de contrôle facilite la gestion de l'équipement, en particulier lorsque différentes tailles PCB ou exigences de production sont utilisées sur la même ligne.
L'angle d'inclinaison peut être ajusté de 3 à 7 degrés selon la disposition de la ligne de production. Ceci est utile lorsque le PCB doit se déplacer entre des machines de hauteurs différentes ou lorsque le processus de brasage à la vague nécessite une section de transition plus douce. L'angle peut être réglé via l'écran tactile, de sorte que les opérateurs n'ont pas besoin d'effectuer des modifications mécaniques complexes à chaque fois. Cette conception flexible permet au convoyeur de se connecter à différentes machines de soudage à la vague, convoyeurs d'entrée, convoyeurs de sortie et stations d'inspection. Il prend également en charge un flux PCB plus propre et réduit la manipulation inutile des cartes pendant la production.
La machine comprend des bouchons de cylindre à l'entrée et à la sortie. Ces butées aident à contrôler le moment où le PCB entre et sort du convoyeur. Dans les lignes DIP et THT automatiques, un mouvement incontrôlé PCB peut provoquer des erreurs de transfert, des problèmes d'espacement ou une mauvaise connexion avec la machine suivante. La conception de la butée aide chaque PCB à s'arrêter à la bonne position avant d'avancer. Ceci est particulièrement important lorsque le convoyeur est connecté à un équipement de brasage à la vague, AOI, des stations de réparation ou d'autres machines de manutention PCB. Un arrêt précis donne un meilleur rythme à la ligne et facilite le contrôle de l'ensemble du processus de transfert.
Le convoyeur utilise un système d'entraînement par moteur pas à pas et la vitesse de transfert peut être réglée sur l'écran tactile. Cela rend le réglage de la vitesse plus direct et plus précis qu’un simple contrôle manuel. Les opérateurs peuvent faire correspondre la vitesse du convoyeur avec le rythme de production réel, la taille PCB et la vitesse de la machine en aval. Un entraînement par moteur pas à pas stable aide à réduire les mouvements brusques et permet un transport PCB plus fluide. Pour les cartes comportant des composants traversants, un transfert régulier est important car les composants doivent rester en position avant et après le soudage. Cette conception contribue à améliorer la stabilité de la ligne sans compliquer l’opération.
La largeur du rail peut être ajustée en douceur par une vis mère, ce qui aide le convoyeur à gérer différentes tailles PCB. Le réglage est parallèle et stable, ce qui le rend adapté à une production mixte ou à des changements de produits fréquents. Le convoyeur prend en charge les tailles PCB de 60 60 mm à 630 460 mm, avec un poids PCB maximum de 4,5 kg. Il est également compatible SMEMA pour la communication d'entrée et de sortie. Cela permet au convoyeur d'échanger des signaux avec les machines en amont et en aval. Avec le réglage de la largeur et la prise en charge SMEMA, les Wave Welding Tilt Convoyeur peuvent être intégrés plus facilement dans les lignes de production automatiques DIP et THT.
| Spécification de l'inclinaison du brasage à la vague Convoyeur
| Matériel principal : | |||
| Matériau du corps | Soudage de matériaux métalliques | Chine | |
| Rail | Aluminium (fabrication de moules) | Chine | |
| CLu | Panasonique | Japon | |
| Écran tactile | Kunlun/Samkoon | Chine | |
| Interrupteur magnétique | SMC | Japon | |
| Vis à billes | TC | Taïwan | |
| Vanne électromagnétique | AirTAC | Taïwan | |
| Fin de course | Omron | Japon | |
| Capteur | Omron | Japon | |
| Spécification: | |||
| Modèle | WTC-M | ||
| Dimension (mm) | 800*980*1440 | ||
| PCB taille (mm) | 60*60-630*460 | ||
| PCB poids | Maximum 4,5 kg | ||
| Angle | 3-7 degrés (réglable) | ||
| Système de contrôle | Écran tactile + plc | ||
| Communication | SMEMA pour l'entrée et la sortie | ||
| Alimentation électrique | 1 PH AC 220V 50/60Hz (Option : 110V à 380V) | ||
| Poids | 180kg | ||
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| Liste des équipements de ligne DIP
I.C.T fournit un équipement complet de ligne de production DIP pour les usines d'assemblage traversant. Les produits associés incluent des lignes d'insertion manuelle, des machines d'insertion automatiques, des machines de brasage à la vague, des machines de brasage sélectif, des DIP AOI, des robots de soudage, des convoyeurs PCB, des convoyeurs de chargement, des convoyeurs de déchargement et des convoyeurs de transfert inclinés. Le transfert de brasage à la vague Convoyeur est généralement prévu avec la machine à souder à la vague de la série I.C.T-Acrab pour prendre en charge le transfert PCB avant et après le soudage. I.C.T peut concevoir la ligne complète en fonction de la taille de PCB, du poids des planches, du sens de production, de la hauteur de la machine, du flux de processus et de l'espace de l'atelier. Cela aide les clients à connecter l'insertion, le soudage, le refroidissement, l'inspection, la réparation et la sortie finale dans un processus de production stable.
| Nom du produit | Objectif dans la ligne DIP |
|---|---|
| PCB SMT ligne | Chaîne d'assemblage clé en main Ful-auto SMT |
| Machine d'insertion automatique | Place automatiquement les composants sur les PCB avec précision pour la ligne de production DIP. |
Fait fondre la soudure pour former des joints solides sur les PCB pendant le processus de plug-in THT. | |
Applique la soudure de manière sélective sur des zones spécifiques pour un assemblage THT précis | |
Inspecte les joints de soudure et les défauts de placement sur les DIP assemblés PCB. | |
Vérifie la qualité de la soudure interne et les défauts cachés dans les composants THT. | |
| Chaîne de montage à courroie | Transporte les PCB en douceur à travers la ligne DIP pour un assemblage et une inspection efficaces. |
