Choisir la bonne machine d'impression de pâte à souder est une décision cruciale pour assurer le succès de votre ligne de production SMT. Cette première étape apparemment simple du processus SMT détient le pouvoir de déterminer la qualité de l'ensemble de votre cycle de production, du placement des composants aux résultats finaux de soudure. En fait, une mauvaise qualité d'impression de la pâte à braser est responsable de jusqu'à 70 % de tous les défauts SMT, entraînant des reprises coûteuses, des rebuts et un faible rendement au premier passage. Pour rester compétitifs, les fabricants ont besoin d'une imprimante garantissant précision, répétabilité et efficacité, une imprimante qui s'intègre parfaitement aux systèmes SPI en aval pour minimiser les erreurs et maximiser le débit. Dans ce guide, nous explorerons les facteurs critiques qui garantissent que votre machine d'impression de pâte à souder non seulement atteint, mais dépasse vos objectifs de production, réduisant ainsi les coûts tout en améliorant la qualité globale.
Dans les sections suivantes, nous détaillerons les principales considérations pour sélectionner l"imprimante de pâte à souder idéale pour vos besoins, depuis la compréhension des types et des spécifications de machines jusqu"à l"intégration avec d"autres équipements de la gamme SMT. Nous verrons également comment l"alignement de votre imprimante avec les systèmes SPI peut conduire à l"optimisation de votre rendement et aux coûts cachés liés à la maintenance de ces équipements. Plongeons dans le monde de l"impression de pâte à braser et découvrons comment vous pouvez améliorer votre efficacité de production et vos résultats.
L"impression de pâte à souder est la base d"une ligne de production SMT fluide et efficace. En tant que première étape du processus, elle a un impact direct sur toutes les opérations ultérieures, du placement des composants au brasage par refusion et, en fin de compte, sur la fiabilité du produit final. Même des variations mineures dans la hauteur, le volume ou l"alignement de la pâte peuvent créer un effet d"entraînement, entraînant des défauts sur toute la ligne, tels qu"un mauvais placement ou de mauvais joints de soudure. Investir dans un processus d’impression stable et précis est crucial pour réduire les défauts, garantir la qualité et améliorer l’efficacité globale de la ligne. En bref, un processus d’impression de pâte à braser fiable constitue la première étape vers une production de haute qualité et une rentabilité accrue.
Les défauts d"impression tels que les pontages, une soudure insuffisante, un excès de pâte, des billes de soudure et un mauvais démoulage de la pâte ne sont pas seulement des problèmes mineurs : ils peuvent déclencher une cascade de problèmes coûteux. Ces défauts entraînent souvent des conséquences graves comme des chutes, des joints ouverts ou des courts-circuits après refusion. Cela signifie des taux de retouche plus élevés, une augmentation des rebuts et potentiellement une perte de confiance des clients. L"impact financier ? Significatif! Choisir le bon équipement d"impression de pâte à souder peut aider à détecter ces problèmes plus tôt, en évitant les défauts avant qu"ils ne perturbent le processus de production et n"endommagent vos résultats.
Lorsqu’il s’agit d’améliorer le rendement au premier passage, la bonne machine d’impression de pâte à souder change la donne. Une imprimante de haute qualité garantit un dépôt de pâte constant, un alignement parfait et des paramètres de processus stables, éléments clés pour obtenir un rendement élevé au premier passage. Associé à une conception de pochoir optimale et à un retour d"informations en temps réel SPI, il devient un outil puissant pour réduire les défauts, réduire les rebuts et accélérer les cycles de production. Pour les entreprises qui choisissent judicieusement, investir dans des équipements d’impression de premier ordre se traduit directement par des gains en qualité, en efficacité et, en fin de compte, en rentabilité.

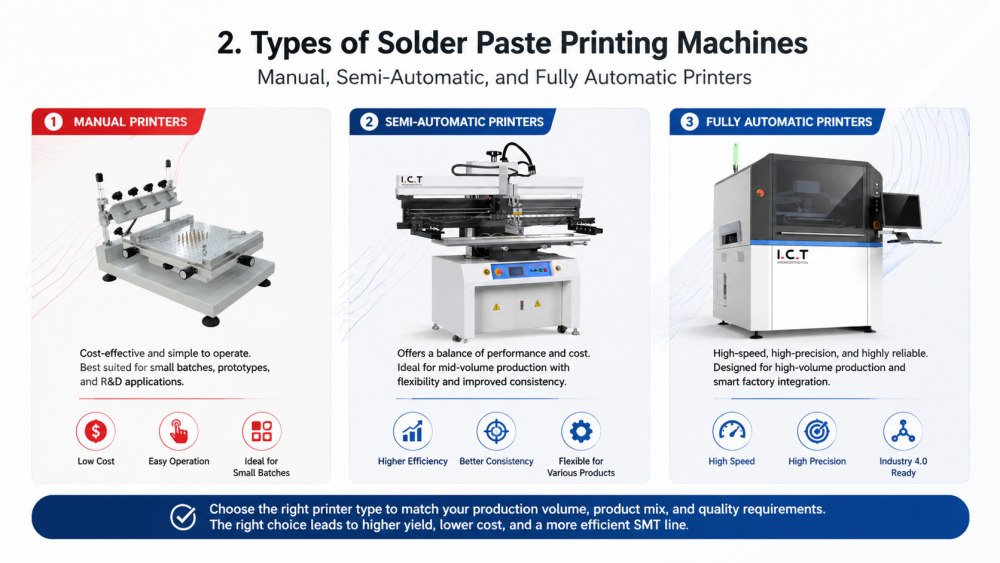

Les imprimantes manuelles de pâte à souder offrent une solution rentable et flexible pour le prototypage, la recherche et le développement et la production en faible volume. Ces machines permettent aux opérateurs d"aligner manuellement le pochoir et d"appliquer la pâte à l"aide d"une raclette. Bien qu"ils soient peu coûteux et adaptables, le succès du processus repose en grande partie sur les compétences de l"opérateur, et ils rencontrent souvent des problèmes de répétabilité et de débit élevé. Pour les fabricants disposant de budgets limités ou ceux qui en sont aux premiers stades de développement de produits, les imprimantes manuelles peuvent constituer un excellent point de départ, mais à mesure que la production augmente, le besoin d"une automatisation accrue devient évident.
Les imprimantes semi-automatiques de pâte à souder automatisent le mouvement de la raclette, intégrant souvent des systèmes d"alignement visuel de base pour une meilleure cohérence. Ces imprimantes offrent un excellent équilibre entre coût et productivité, ce qui les rend parfaites pour la production de volumes moyens où vous avez besoin de résultats plus fiables que ceux que les imprimantes manuelles peuvent fournir, sans vous ruiner. Même si elles réduisent la fatigue de l"opérateur et améliorent la précision, les machines semi-automatiques offrent néanmoins une certaine flexibilité, ce qui en fait une excellente option pour les fabricants souhaitant améliorer la cohérence tout en contrôlant les dépenses.
Pour une production en grand volume, les machines d’impression de pâte à braser entièrement automatiques constituent la référence. Avec des systèmes de vision de pointe, un nettoyage automatique des pochoirs et des paramètres entièrement programmables, ces imprimantes garantissent la plus haute précision, vitesse et répétabilité. Ils sont idéaux pour les lignes à grande diversité et à volume élevé SMT qui nécessitent une qualité d"impression irréprochable et la capacité de s"intégrer de manière transparente dans des environnements de production entièrement automatisés. Même si l"investissement initial est plus élevé, l"efficacité opérationnelle et la réduction des défauts justifient le coût, conduisant à d"importantes économies à long terme en termes de temps et de matériel.
Lorsque vous choisissez entre les configurations d"imprimante en ligne et hors ligne, il est essentiel de répondre à vos besoins de production. Les imprimantes en ligne, intégrées au système de convoyeur SMT, prennent en charge un flux continu et fournissent un retour d"informations sur le processus en temps réel, ce qui les rend idéales pour les fabricants à gros volume cherchant à maximiser le débit. D’un autre côté, les imprimantes hors ligne fonctionnent de manière indépendante, offrant plus de flexibilité pour les petits tirages par lots ou les processus dédiés. Pour les environnements de production de plus grande envergure avec des exigences de débit élevées, les configurations en ligne sont généralement le choix idéal, mais les petites entreprises ou les lignes spécialisées peuvent bénéficier de l"adaptabilité des imprimantes hors ligne.

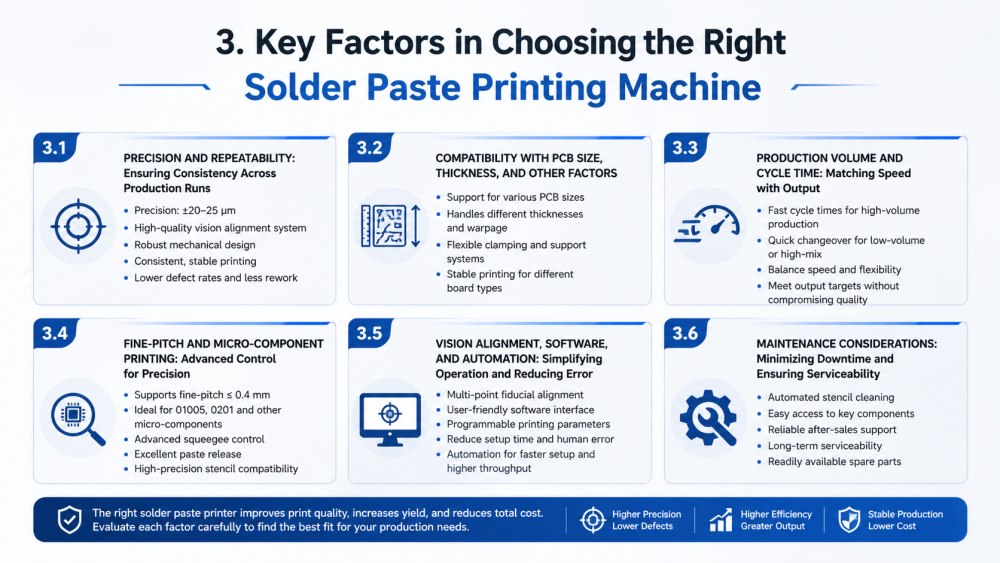

Dans les lignes de production SMT actuelles, la précision (± 20 à 25 μm) et la répétabilité ne sont pas négociables, d"autant plus que la taille des composants continue de diminuer. Une imprimante dotée d"une conception mécanique robuste et d"un système d"alignement de vision de haute qualité est essentielle pour maintenir des impressions constantes et de haute qualité sur de longs tirages de production. Garantir ces capacités aura un impact direct sur vos taux de défauts et l’efficacité de votre production. Recherchez un équipement qui fournit des résultats stables tout au long de votre cycle de production pour éviter des reprises coûteuses et garantir un processus fluide du début à la fin.
L"imprimante que vous choisissez doit répondre à vos exigences spécifiques en matière de taille, d"épaisseur et de tolérance de déformation PCB. Des systèmes de support et de serrage flexibles sont essentiels pour s"adapter à différents types de produits et garantir une impression stable sur différentes configurations de cartes. Disposer de la bonne machine, capable de s"adapter à vos besoins de production, garantit non seulement la qualité d"impression, mais réduit également le risque de défauts causés par l"instabilité ou le mauvais alignement des cartes.
La vitesse et le temps de cycle de votre imprimante doivent correspondre à vos objectifs de production quotidiens. Pour les lignes de production à grand volume, des temps de cycle rapides sont essentiels pour répondre à la demande sans compromettre la qualité. D’un autre côté, la production à faible volume ou à forte mixité peut donner la priorité à des changements rapides et à la capacité de gérer une variété de types de cartes. Il est important de choisir une machine qui équilibre vitesse et flexibilité, garantissant que vos objectifs de production sont atteints sans retards inutiles.
Pour la production impliquant des composants à pas fin (0,4 mm et moins) ou des micro-composants comme 01005 et 0201, votre imprimante doit offrir un contrôle avancé de la raclette, des caractéristiques de démoulage de pâte exceptionnelles et une compatibilité avec les pochoirs de haute précision. Ces facteurs sont essentiels pour garantir une application précise de la pâte dans des composants plus petits et plus complexes. Si votre production implique des tâches aussi difficiles, veillez à choisir une imprimante dotée des fonctionnalités appropriées pour maintenir une qualité constante à ces petites échelles.
Les imprimantes de pâte à souder modernes sont équipées d"un alignement de repère multipoint, d"un logiciel convivial et de paramètres d"impression programmables qui simplifient considérablement le fonctionnement. Ces fonctionnalités réduisent le temps de configuration et minimisent les erreurs humaines, garantissant ainsi que même les opérateurs ayant une expérience minimale peuvent obtenir des résultats cohérents. L"intégration de fonctionnalités d"automatisation permet également une configuration plus rapide et un débit plus élevé, rendant votre processus de production plus fluide et plus efficace.
Un nettoyage automatisé des pochoirs, un accès facile aux composants clés et un support après-vente fiable sont essentiels pour minimiser les temps d"arrêt et assurer le bon fonctionnement de votre ligne de production. Le choix d’une imprimante offrant une facilité d’entretien à long terme et des pièces de rechange facilement disponibles est essentiel pour éviter les interruptions de production. Lors de l"évaluation des imprimantes, tenez compte non seulement de leurs performances immédiates, mais également de la facilité avec laquelle elles peuvent être entretenues et prises en charge au fil du temps.

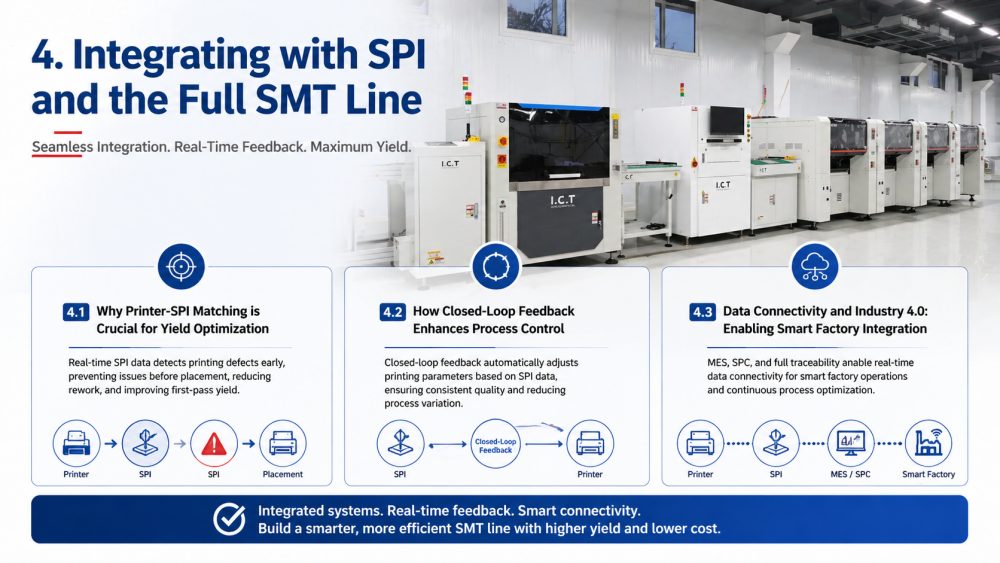

L"intégration transparente entre votre imprimante de pâte à souder et le système 3D SPI est essentielle pour optimiser le rendement. Les données SPI en temps réel permettent une détection immédiate des défauts d"impression potentiels tels qu"un volume de pâte incorrect, des variations de hauteur ou des problèmes d"alignement. En détectant ces problèmes dès le début du processus, avant que la carte ne passe à l"étape de placement, vous pouvez éviter des défauts coûteux en aval, réduire les reprises et améliorer considérablement votre rendement au premier passage. Pour les fabricants cherchant à rationaliser leur processus de production et à maximiser l’efficacité, cette intégration est essentielle.
Grâce à un retour en boucle fermée, les systèmes avancés d'impression de pâte à souder peuvent ajuster automatiquement leurs paramètres en fonction des données en temps réel du système SPI. Ce contrôle dynamique permet de maintenir des conditions d'impression optimales tout au long du cycle de production, réduisant ainsi efficacement les variations du processus et garantissant une qualité constante. En ajustant continuellement les paramètres d'impression, ces systèmes améliorent la stabilité et la productivité globales du processus , minimisant le risque de défauts et améliorant la cohérence de vos sorties à long terme.
Dans l"environnement de fabrication intelligent d"aujourd"hui, les imprimantes prenant en charge l"intégration MES (Manufacturing Execution System), la sortie de données SPC (Statistical Process Control) et la traçabilité complète sont inestimables. Ces fonctionnalités permettent des opérations d"usine intelligentes en fournissant des données en temps réel pour une optimisation continue des processus, permettant ainsi aux fabricants de surveiller les performances et de prendre des décisions éclairées à la volée. À mesure que l"industrie évolue vers l"Industrie 4.0, ces capacités ne sont plus seulement un luxe : elles sont essentielles pour rester compétitif, améliorer l"efficacité et obtenir une visibilité complète des processus.
Même si les imprimantes entièrement automatiques nécessitent un investissement initial plus élevé, leur coût total de possession (TCO) diminue souvent considérablement au fil du temps. Cela est dû à leur capacité à fournir des rendements plus élevés, à réduire les coûts de main-d"œuvre et à minimiser les retouches. Lorsque vous évaluez un équipement, ne vous concentrez pas uniquement sur le prix d’achat : regardez la situation dans son ensemble. Il est important d"évaluer le coût total de possession sur 3 à 5 ans pour véritablement comprendre les avantages financiers à long terme d"un investissement dans une imprimante de haute qualité. Cette approche garantit que vous réalisez un investissement intelligent qui sera rentable au fil du temps, et pas seulement au moment de l"achat.
Le retour sur investissement de votre imprimante de pâte à souder dépend de plusieurs facteurs clés : le volume de production, la réduction des défauts et les économies de main d'œuvre. Une imprimante automatique de haute qualité est généralement rentabilisée dans un délai de 12 à 24 mois pour les opérations à volume moyen ou élevé, grâce à une réduction des rebuts, une efficacité accrue et moins d'interventions manuelles. En réduisant les défauts et en optimisant le débit, la bonne imprimante sera rapidement rentabilisée, ce qui en fera un investissement judicieux pour les fabricants qui cherchent à augmenter leur production sans compromettre la qualité.
Lorsque vous choisissez la bonne imprimante, n"oubliez pas de prendre en compte les coûts cachés tels que la formation des opérateurs, la maintenance régulière, les consommables et les temps d"arrêt potentiels. Ces facteurs peuvent avoir un impact significatif sur votre rentabilité globale. Des fournisseurs de premier plan comme I.C.T proposent une formation complète et une assistance continue, aidant les fabricants à minimiser ces coûts cachés et à assurer le bon fonctionnement de la production. En optant pour un fournisseur qui propose une solution unique SMT, vous pouvez éviter d"avoir à traiter avec plusieurs fournisseurs et garantir que votre ligne de production reste efficace et rentable.
Choisir la bonne pâte à souder est crucial pour des résultats cohérents. Faites attention à des facteurs tels que la taille des particules et l"activité du flux pour correspondre à vos composants et aux exigences de votre processus. Une manipulation appropriée est tout aussi importante : assurez-vous que la pâte est stockée correctement, décongelée progressivement et roulée de manière cohérente pour maintenir sa viscosité et ses performances globales. Ces étapes simples mais cruciales peuvent avoir un impact significatif sur votre qualité d’impression, en réduisant les défauts et en améliorant le rendement au premier passage.
Travaillez en étroite collaboration avec les fournisseurs de pochoirs pour affiner les paramètres tels que le rapport de surface, le rapport d’aspect et la forme de l’ouverture. Des pochoirs bien conçus sont essentiels pour un démoulage fiable de la pâte, en particulier lorsque vous travaillez avec des composants à pas fin (tels que le pas 0201 ou 0,4 mm). L"optimisation de la conception du pochoir garantit que la bonne quantité de pâte est déposée, évitant ainsi des problèmes tels qu"une soudure insuffisante ou un pontage de soudure, qui peuvent affecter la qualité et le rendement du produit final.
Ajustez les paramètres clés tels que la pression de la raclette, la vitesse d'impression et la séparation des pochoirs pour répondre aux exigences spécifiques de chaque type de produit. Un réglage précis de ces paramètres en fonction de vos matériaux et des caractéristiques de votre carton est essentiel pour obtenir des impressions cohérentes et de haute qualité. De plus, une vérification régulière des paramètres garantit que la machine reste calibrée, évitant ainsi toute dérive au fil du temps et maintenant des performances optimales à chaque cycle de production.
Pour que votre processus d"impression continue de fonctionner de manière fluide et efficace, établissez un programme d"étalonnage et de maintenance préventive programmé. Inspectez régulièrement les pochoirs et les composants d’impression pour éviter que les problèmes ne s’aggravent. Un équipement bien entretenu prolonge non seulement la durée de vie de l’imprimante, mais garantit également une qualité de sortie constante. Un entretien proactif évite la baisse progressive des performances, réduit le risque de réparations coûteuses et de temps d"arrêt et garantit que votre imprimante fonctionne de manière optimale sur le long terme.
Adaptez le type d’imprimante (manuelle, semi-automatique ou entièrement automatique) et la configuration à votre volume de production spécifique et à votre gamme de produits.
Donnez la priorité à la haute précision, à la répétabilité et à la capacité de pas fin, afin de garantir que l"imprimante réponde aux besoins actuels et futurs.
Garantissez une intégration transparente avec les systèmes SPI et un retour d"information en boucle fermée pour maximiser le rendement et minimiser les défauts.
Évaluez le coût total de possession (TCO) plutôt que simplement le prix d’achat initial pour réaliser un investissement intelligent à long terme.
Choisissez un partenaire fiable qui offre un support technique solide et des solutions uniques SMT pour garantir le bon fonctionnement et l"efficacité de votre ligne de production.
Chez I.C.T, nous sommes plus qu"un simple fournisseur de machines d"impression de pâte à souder de haute qualité : nous sommes votre partenaire dans la construction d"une ligne de production fiable, efficace et rentable. Grâce à notre assistance technique complète et à nos solutions SMT sur mesure, nous aidons les fabricants à optimiser leurs opérations et à obtenir des résultats cohérents et de haute qualité. Prêt à améliorer votre ligne SMT ? Contactez I.C.T dès aujourd"hui pour discuter de vos besoins et obtenir des recommandations d"experts qui correspondent à vos objectifs de production.
