SMT Des erreurs de position de prise en charge du chargeur se produisent lorsqu"un composant n"est pas présenté au bon endroit pour que la buse puisse le récupérer. La machine peut signaler une erreur de chargement, une erreur de vide, un rejet de composant ou une alarme d"alimentation, mais le véritable problème est souvent une position de chargement incorrecte du chargeur, une indexation de bande instable, des coordonnées de chargement incorrectes ou un mouvement à l"intérieur de la poche de composant.
Un alimentateur est chargé de déplacer chaque composant vers le point de ramassage avec une précision reproductible. Si la bande avance trop loin, s"arrête trop tôt, se déplace latéralement ou ne maintient pas correctement le composant, la buse peut manquer le composant ou le retirer du bord. Cela peut entraîner des composants manquants, des chutes de composants, un placement de composants à l"envers, un taux de rejet élevé et un gaspillage de matériaux inutile.
Ce guide explique les principales causes de l"erreur de position de prise en charge du chargeur SMT et fournit un processus pratique d"étalonnage du chargeur SMT pour les ingénieurs de production et les équipes de maintenance.
Table des matières
Une erreur de position de ramassage du chargeur SMT signifie que le composant n"est pas situé aux coordonnées de ramassage attendues lorsque la buse arrive. Le composant peut être trop en avant, trop en arrière, décalé latéralement, tourné, incliné ou absent de la poche.
La machine peut encore effectuer certains cycles de ramassage avec succès. C"est pourquoi les problèmes d"alimentation peuvent être difficiles à identifier. Un chargeur peut fonctionner normalement pendant plusieurs minutes, puis créer une erreur intermittente lorsque le trou de la bande, la pochette, la bande de couverture ou la position du composant change.
Les symptômes typiques incluent un ramassage manqué, un ramassage latéral, une rotation des composants, un rejet de composants après inspection par caméra, une valeur de vide instable, une chute de composant et un décalage de placement répété.
D"autres signes incluent une buse touchant le bord de la poche de ruban, un mouvement de composant après l"indexation de la bande, une avance incohérente de la bande, un bruit anormal du chargeur et des erreurs qui suivent un chargeur après son déplacement vers une autre position de la machine.
La buse doit entrer en contact avec le composant dans une zone de capture stable et appropriée. Si la buse touche le bord plutôt que le centre, l"étanchéité sous vide devient plus faible et le composant peut tourner pendant le mouvement de la tête.
Une position incorrecte du ramassage du chargeur peut également entraîner le rejet par la machine d"un bon composant. Le composant peut être capté, mais sa position sur la buse peut être en dehors de la plage de correction de la caméra. Dans cette situation, le problème peut sembler être une erreur de vision même si le chargeur a créé le décalage d"origine.

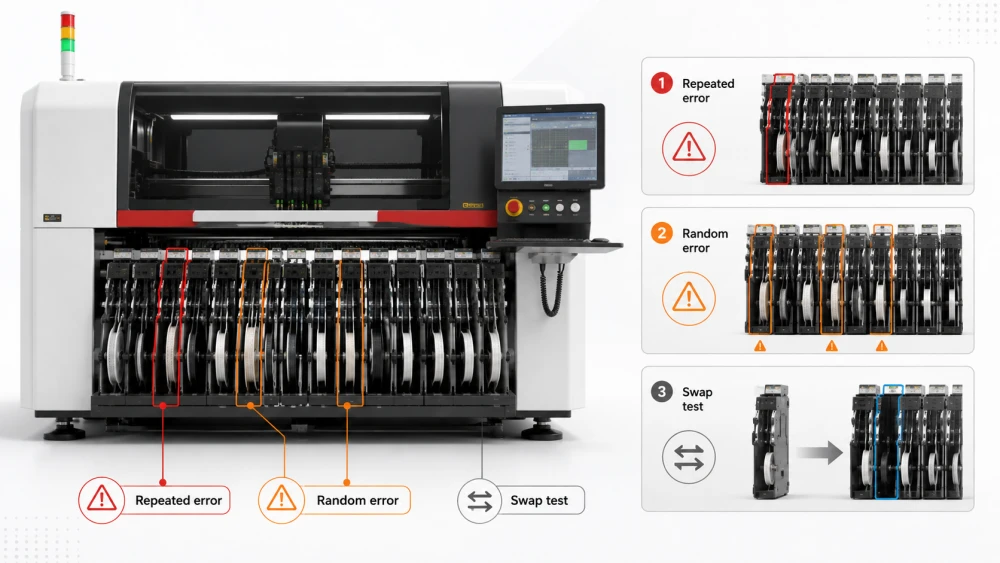

Avant de modifier les paramètres du chargeur, les ingénieurs doivent enregistrer le modèle de défaut. Cela permet de distinguer un problème d"alimentation d"un problème de buse, de vide, de vision ou de matériau.
Si le même chargeur crée des erreurs de chargement répétées, les ingénieurs doivent vérifier l"étalonnage du chargeur, l"indexation de la bande, les coordonnées du chargement, l"état des pignons, la tension du ruban de couverture et la position de la poche des composants.
Une erreur répétée signifie généralement que le chargeur présente systématiquement le composant au mauvais endroit. Le problème peut être mécanique, mais il peut également provenir d"un pas incorrect, d"un type d"alimentateur incorrect ou de données de composants incorrectes.
Si plusieurs chargeurs créent des erreurs aléatoires, le problème ne vient peut-être pas d"un seul chargeur. Les ingénieurs doivent vérifier les conditions courantes de la machine, notamment l"usure des buses, la source de vide, la pression de l"air, l"alignement de la base du doseur, les vibrations de la machine et les paramètres du logiciel.
Des erreurs aléatoires d"alimentation peuvent également se produire lorsque l"usine utilise une nouvelle spécification de bande ou un nouveau package de composants qui n"est pas bien adapté au système d"alimentation existant.
Un test d"échange de ligne d"alimentation est l"une des méthodes de diagnostic les plus utiles. Déplacez le chargeur suspect vers un autre emplacement et exécutez un test contrôlé. Si le problème de ramassage suit le chargeur, le chargeur ou son matériel en est probablement responsable. Si le problème persiste au niveau de l"emplacement d"origine de la machine, la base du chargeur, les coordonnées de la machine ou le système de tête doivent être vérifiés.
Une seule variable doit être modifiée pendant le test. Si l"alimentateur, la buse, la bobine de matériau et le programme sont tous modifiés en même temps, le résultat sera difficile à interpréter.
Un chargeur doit être installé fermement et correctement aligné sur la base du chargeur. Un petit espace mécanique peut modifier la relation entre la poche du ruban et les coordonnées de capture de la buse.
Si le chargeur n"est pas complètement inséré dans la base de la machine, il peut être légèrement incliné ou rester légèrement éloigné de la position prévue. La machine peut toujours reconnaître le chargeur, mais l"emplacement de ramassage peut être inexact.
Les ingénieurs doivent vérifier le verrouillage du chargeur, le rail de guidage, le bloc de positionnement, le connecteur et la butée mécanique. Le chargeur doit être inséré avec une force constante et ne doit pas bouger lorsqu’il est légèrement touché.
De la poussière, des particules de ruban adhésif, des débris de composants et de l"huile peuvent s"accumuler sur la base du chargeur. Cela peut empêcher la mangeoire de rester à plat. Un rail de guidage ou un bloc de positionnement usé peut créer des problèmes similaires.
Lorsque plusieurs alimentateurs affichent un décalage de ramassage similaire au même emplacement de la machine, la base de l"alimentateur doit être inspectée. Nettoyer uniquement le chargeur individuel ne résoudra peut-être pas le véritable problème.
Un chargeur incliné ou se déplaçant latéralement peut éloigner la poche de ruban du centre de la buse. Ceci est plus grave pour les petits composants car la tolérance de reprise est très faible.
Les ingénieurs doivent vérifier si le corps du chargeur est stable pendant l"indexation. Si le chargeur avance et recule à chaque avance de la bande, le verrouillage du chargeur ou le mécanisme interne peut nécessiter un réglage.

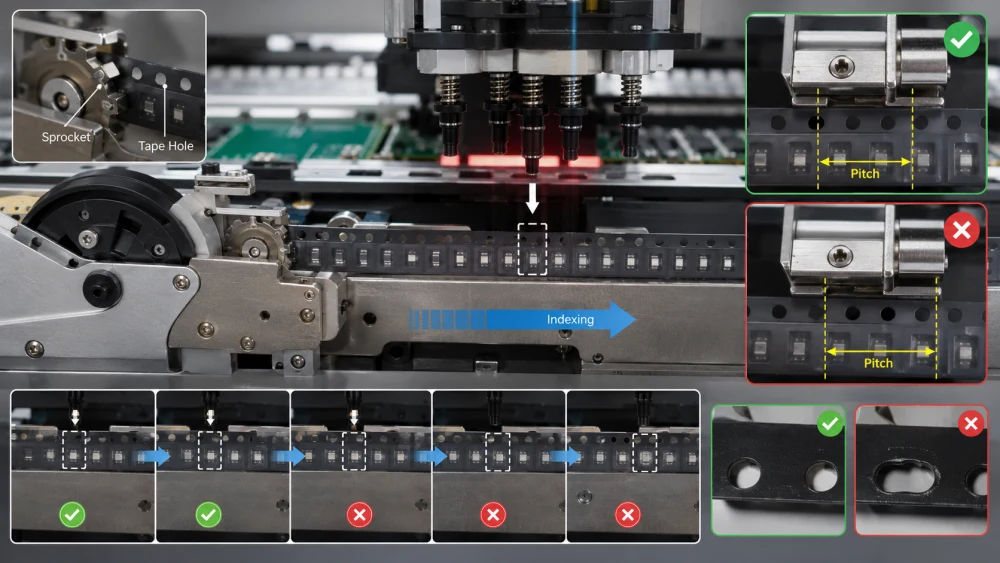

L"indexation de la bande fait avancer la bande porteuse d"une poche à la fois. Si la distance d"indexation est incorrecte, le composant n"arrivera pas à la position de prise attendue.
Différentes spécifications de ruban porteur utilisent différents pas de poche. Si le réglage du pas du chargeur ne correspond pas à la bande réelle, la bande peut avancer trop ou pas assez au cours de chaque cycle.
Cela peut provoquer un changement de vitesse progressif, un ramassage répété à vide, un ramassage latéral ou des dommages aux composants. Les ingénieurs doivent confirmer le pas réel indiqué sur l"emballage du composant et le comparer avec le programme d"alimentation.
Le pignon d"alimentation doit s"enclencher correctement dans les trous du ruban porteur. Si les trous du ruban sont endommagés, étirés, bloqués ou mal formés, le pignon risque de ne pas faire avancer le ruban avec précision.
Des dents de pignon usées peuvent également créer une variation d"indexation. Le chargeur peut fonctionner correctement avec une bobine et échouer avec une autre car la qualité des trous de bande est différente.
Certaines erreurs d"indexation du chargeur sont causées par l"usure mécanique interne. Le moteur, l"engrenage, le ressort, la courroie, l"embrayage ou le mécanisme d"entraînement peuvent ne pas déplacer la bande sur la même distance à chaque cycle.
Les ingénieurs doivent observer plusieurs cycles d"indexation consécutifs. Le composant doit s"arrêter à la même position à chaque fois. Une vidéo au ralenti ou une marque visuelle sur la bande peut aider à identifier de petites différences de mouvement.
Le chargeur est peut-être mécaniquement sain, mais le programme de la machine peut toujours utiliser la mauvaise position de ramassage. Les coordonnées et la hauteur du ramassage doivent être vérifiées avec le composant réel et le chargeur réel.
Une position incorrecte du ramassage du chargeur signifie que la buse de la machine ne vise pas le bon point sur le composant. La buse peut atterrir près du bord du composant, entre deux composants ou à l"extérieur de la poche.
Les ingénieurs doivent vérifier les coordonnées du capteur X et Y et les comparer avec la position réelle du composant. Le centre théorique de la poche n"est pas toujours le même que le meilleur point de ramassage, notamment lorsque le composant est lâche ou que la poche est plus grande que le corps du composant.
Si la hauteur de ramassage est trop élevée, la buse risque de ne pas toucher suffisamment fermement le composant. Le vide peut ne pas se créer correctement et le composant peut rester dans la poche lorsque la tête s"éloigne.
Cela peut entraîner une prise de vue manquée, un vide faible ou un rejet de la caméra. Le problème peut apparaître uniquement à grande vitesse car le composant n’a pas suffisamment de temps pour former un joint stable.
Si la hauteur de capture est trop faible, la buse peut presser le composant dans la poche du ruban. Cela peut créer une force latérale, une rotation des composants, des dommages aux poches ou une collision des buses.
La hauteur du ramassage doit être ajustée en fonction de la profondeur de la poche du ruban adhésif, de l"épaisseur du composant, de la longueur de la buse et de l"état du chargeur. La bonne hauteur doit permettre un contact ferme sans pression excessive.

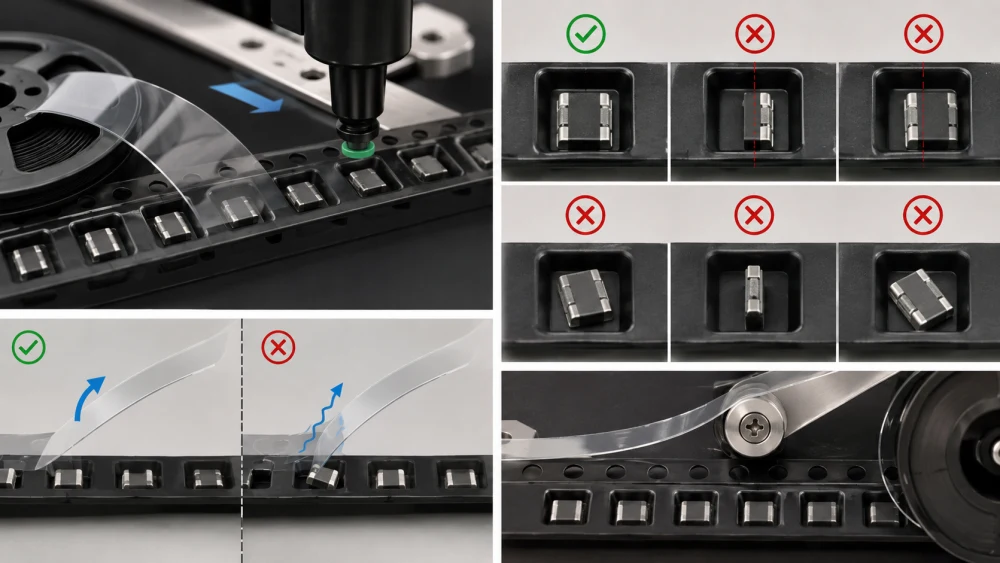

Tous les problèmes de position de ramassage ne sont pas causés par le mouvement du chargeur. Le composant lui-même peut se déplacer à l’intérieur de la poche avant l’arrivée de la buse.
Un composant petit ou léger peut se déplacer latéralement à l’intérieur de la poche du ruban adhésif. Lorsque le composant n"est plus centré, la buse peut le décoller du bord ou ne pas parvenir à créer un joint sous vide stable.
Les ingénieurs doivent inspecter le composant immédiatement après le retrait du ruban adhésif et avant que la buse ne le récupère. Si le composant est déjà déplacé, les spécifications du matériau d"emballage ou du ruban adhésif doivent être révisées.
Un composant peut être incliné parce que la poche est trop peu profonde, trop grande, endommagée ou contaminée. Il peut également être affecté par la force de décollement du ruban de couverture ou par les vibrations lors de l"indexation.
Un composant incliné peut créer une position de prise de vue incorrecte, une rotation du composant, une chute d"un composant ou un placement à l"envers. Une vitesse d"alimentation plus lente et un meilleur emballage peuvent améliorer la stabilité, mais certains composants peuvent nécessiter une conception de bande de support différente.
Si le ruban de protection se décolle de manière inégale, il peut tirer le composant ou créer des vibrations près du point de ramassage. Une force de pelage excessive peut déplacer un composant léger. Un décollement lâche peut laisser du ruban adhésif dans la zone de ramassage.
Les ingénieurs doivent vérifier l’angle du ruban de couverture, la tension de pelage, le cheminement des déchets de ruban et la collecte du ruban. La bande de couverture doit se séparer en douceur sans perturber le composant à l"intérieur de la pochette.
Un processus d"étalonnage du chargeur SMT correct doit vérifier la position du chargeur, l"indexation de la bande, les coordonnées du capteur, la hauteur du capteur et la répétabilité. L"étalonnage doit être effectué après une réparation du chargeur, une collision du chargeur, un stockage à long terme, une erreur de ramassage répétée ou un changement de matériau.
Avant l"étalonnage, nettoyez le corps du chargeur, le pignon, le rail de guidage, le chemin de la bande et la zone de lecture. Retirez les fragments de ruban adhésif, les débris de composants et la poussière. Vérifiez que le type de chargeur correct est utilisé pour la largeur et le pas de la bande.
Chargez si possible une bobine de composants en bon état. L’utilisation d’une bobine de référence stable facilite la distinction entre une erreur d’alimentation et une erreur d’emballage du matériau.
Exécutez plusieurs cycles d’indexation et observez si la bande avance de manière cohérente. Vérifiez que le pignon s"engage dans les trous du ruban adhésif et que chaque poche de composant s"arrête au même emplacement de ramassage.
Si la position de la bande change d"un cycle à l"autre, une réparation mécanique doit être effectuée avant l"étalonnage du logiciel. La correction logicielle ne peut pas compenser une indexation instable.
Une fois l"indexation mécanique stable, apprenez ou vérifiez les coordonnées de détection X et Y. La buse doit être positionnée au-dessus du centre réel du composant. Le point de ramassage doit fournir suffisamment de surface de contact pour un vide stable sans toucher la paroi de la poche.
Pour les petits composants, les coordonnées de ramassage doivent être soigneusement vérifiées sous grossissement. Une petite erreur de coordonnée peut être importante par rapport au corps du composant.
Réglez la hauteur de ramassage de manière à ce que la buse entre fermement en contact avec le composant mais ne l"enfonce pas profondément dans la poche. Confirmez que le vide atteint le niveau requis dans le temps prévu.
Effectuez des tests de ramassage répétés et vérifiez si le composant reste centré sur la buse pendant le mouvement de la tête. Si le composant se déplace après le ramassage, la sélection de la buse, la réponse au vide et l"accélération de la tête doivent également être vérifiées.
L"étalonnage n"est pas terminé après un ramassage réussi. Le chargeur doit exécuter suffisamment de cycles pour confirmer la répétabilité. Les ingénieurs doivent vérifier la position du capteur, la valeur du vide, l"angle des composants et le résultat de la reconnaissance de la caméra sur des cycles consécutifs.
Un alimentateur qui fonctionne une fois mais tombe en panne par intermittence n"est pas suffisamment stable pour une production de masse.

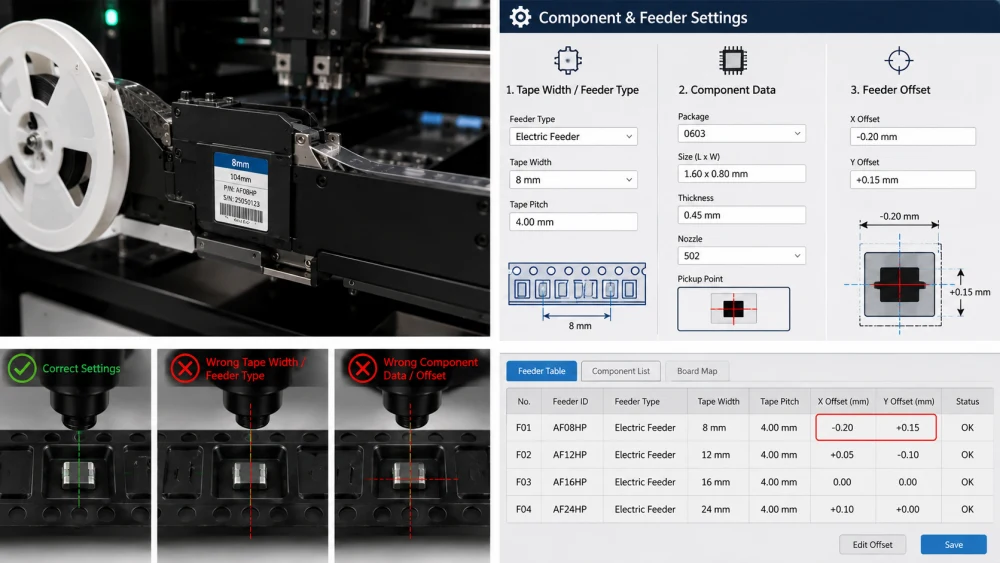

Des paramètres logiciels incorrects peuvent créer une position de ramassage incorrecte du chargeur, même lorsque le matériel du chargeur est en bon état.
Si le programme utilise une largeur de bande ou un type d"alimentation incorrect, la machine peut calculer une position d"alimentation ou un comportement d"indexation incorrect. Cela peut entraîner des coordonnées de démarrage incorrectes et des défaillances répétées du démarrage des composants.
Les ingénieurs doivent comparer l"étiquette du chargeur, la largeur du ruban, le pas du ruban, l"ensemble des composants et le programme de la machine. Les modèles d"alimentateurs d"apparence similaire peuvent avoir des caractéristiques d"indexation ou de ramassage différentes.
Les données des composants peuvent inclure la taille de l"emballage, l"épaisseur, le point de collecte, le type de buse, le type d"alimentation, le pas de bande et les paramètres de reconnaissance. Si ces données sont copiées à partir d"un autre composant sans vérification, la machine peut utiliser une configuration de collecte inadaptée.
Le remplacement de composants et les changements de fournisseurs nécessitent une attention particulière. Même lorsque les spécifications électriques sont les mêmes, les dimensions de l"emballage ou la conception de la pochette peuvent être différentes.
Certains systèmes de machines utilisent des valeurs de décalage spécifiques au chargeur. Si le décalage est incorrect, la buse peut systématiquement arriver trop loin d"un côté du composant.
Les ingénieurs doivent examiner l"historique du décalage du chargeur et comparer la valeur avec un chargeur en bon état. Le décalage doit être modifié avec soin et enregistré après vérification.
Une erreur de prise en charge du chargeur peut être affectée par d"autres parties de la machine. Les ingénieurs doivent confirmer que le chargeur n’est pas responsable d’un problème de buse ou de vision.
Une buse sale ou usée peut décentrer le composant même lorsque la position du chargeur est correcte. Les ingénieurs doivent inspecter la pointe de la buse, le trou d"air, le diamètre intérieur de la buse et l"état de son siège.
Un vide faible ou retardé peut faire ressembler un ramassage correct à une erreur de position du chargeur. Le composant peut être saisi mais bouger lors de l"accélération de la tête. Les ingénieurs doivent comparer la réponse du vide avec une autre buse ou tête.
Si le composant est légèrement décentré, le système de vision peut corriger la position si l"erreur se situe dans sa plage autorisée. Si l"erreur est trop importante, la machine peut rejeter le composant.
Pour une vue plus large de la manière dont les symptômes du chargeur, de la buse, du vide et du placement sont connectés, les ingénieurs peuvent lire ce guide de dépannage SMT de sélection et de placement :

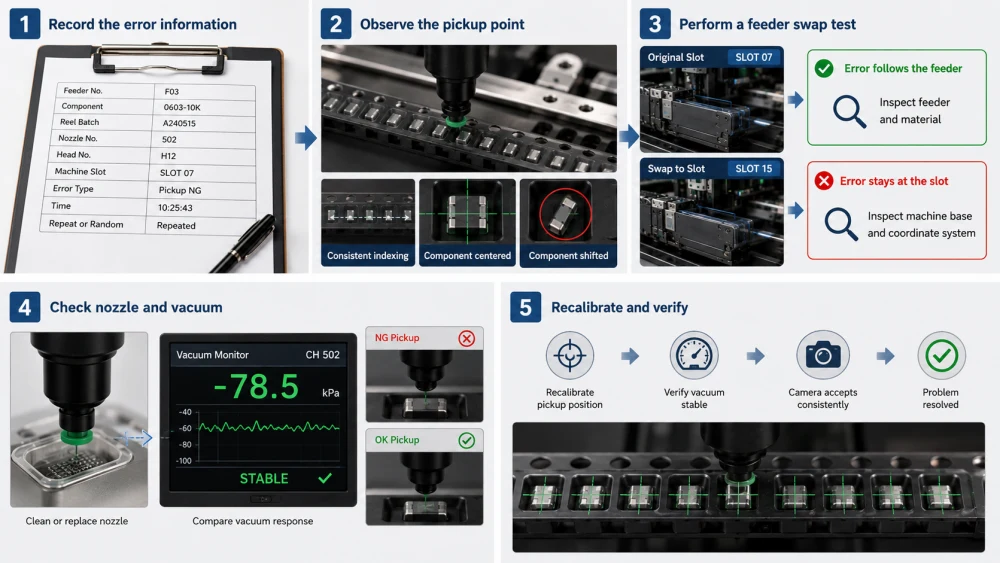

Une séquence de dépannage structurée aide les ingénieurs à trouver la cause sans modifier trop de variables.
Enregistrez le numéro du chargeur, le nom du composant, le lot de bobines, le numéro de buse, le numéro de tête, l"emplacement de la machine, le type d"erreur et l"heure d"apparition. Notez si le problème est répété ou aléatoire.
Surveillez le chargeur pendant plusieurs cycles d"indexation. Vérifiez où le composant s"arrête, si la bande bouge de manière cohérente et si le composant reste centré à l"intérieur de la poche.
Déplacez le chargeur suspect vers un autre emplacement de machine. Conservez la même buse, le même programme de composants et les mêmes conditions de production. Si l"erreur suit le chargeur, inspectez le chargeur et le matériau. Si l"erreur persiste au niveau de l"emplacement, inspectez la base de la machine et le système de coordonnées.
Nettoyez ou remplacez la buse et comparez la réponse du vide. Si l"erreur de ramassage disparaît, le chargeur n"est peut-être pas la cause principale.
Après avoir corrigé la cause suspectée, effectuez des cycles de ramassage répétés. Confirmez que le composant est centré, que la valeur du vide est stable et que la caméra accepte le capteur de manière cohérente.
SMT L"erreur de position d"entraînement du chargeur est généralement causée par une installation incorrecte du chargeur, une indexation instable de la bande, un mauvais réglage du pas, un pignon usé, une coordonnée de chargement incorrecte, une hauteur de chargement inadaptée, un mouvement de composant à l"intérieur de la poche, des problèmes de décollement du ruban de couverture, un mauvais décalage du chargeur ou des données de composant incorrectes.
Le processus d"étalonnage correct du chargeur SMT doit inclure l"inspection mécanique, la vérification de l"indexation, l"apprentissage des coordonnées du ramasseur, le réglage de la hauteur du ramasseur, la confirmation du vide et les tests de répétabilité. L"étalonnage n"est pas terminé tant que le doseur ne fonctionne pas de manière cohérente sur plusieurs cycles.
Les ingénieurs doivent également vérifier la buse, le système de vide, le réglage de la vision et l"emballage des composants. Un problème d"alimentateur et un problème de buse peuvent créer des alarmes machine très similaires, c"est pourquoi des tests contrôlés sont importants.
I.C.T fournit une solution professionnelle unique SMT pour les fabricants de produits électroniques, comprenant SMT la planification des lignes, la configuration des alimentateurs, l"assistance au processus de prélèvement et de placement, les conseils d"étalonnage des alimentateurs, l"inspection, la formation et le dépannage de production. Pour les usines confrontées à des erreurs répétées de position de prélèvement du doseur, un examen complet des données du doseur, du matériau, des buses et de la machine peut contribuer à améliorer la stabilité du placement.
SMT L"erreur de position d"entraînement du chargeur est généralement causée par une indexation incorrecte de la bande, une mauvaise coordonnée de chargement, une erreur d"installation du chargeur, l"usure du chargeur, un mauvais pas de bande, un mouvement de composant à l"intérieur de la poche ou un décalage incorrect du chargeur. La buse peut également sembler manquer le composant lorsque le véritable problème est la présentation du chargeur. Les ingénieurs doivent observer le point de ramassage et effectuer un test d"échange de chargeur avant de modifier les paramètres de la machine.
Les ingénieurs corrigent une position incorrecte du ramassage du chargeur en vérifiant l"assise du chargeur, en nettoyant la base du chargeur, en vérifiant le pas de la bande, en inspectant le mouvement du pignon, en apprenant les coordonnées X/Y du ramasseur et en ajustant la hauteur du ramasseur. Après réglage, le chargeur doit être testé sur plusieurs cycles d"indexation. Un seul ramassage réussi ne prouve pas que l’alimentateur est suffisamment stable pour la production.
Un processus d"étalonnage du chargeur SMT comprend généralement le nettoyage du chargeur, l"inspection de l"indexation mécanique, la vérification du pas de bande, l"apprentissage des coordonnées du capteur, le réglage de la hauteur du capteur, la confirmation du vide et les tests de répétabilité. Le processus doit utiliser une bobine de composants en bon état lorsque cela est possible. L"étalonnage doit être répété après une réparation du chargeur, une collision, un stockage à long terme ou une erreur de ramassage répétée.
Oui, un problème d"alimentation peut entraîner le rejet d"un composant. Si le composant est sélectionné depuis le bord ou selon un angle, le système de vision peut le rejeter car son centre, sa rotation ou son contour se situe en dehors de la plage autorisée. La machine peut signaler un rejet de vision même si le chargeur a créé le décalage de ramassage d"origine. La position du capteur, le numéro de buse, la valeur du vide et l"image de la caméra doivent être examinés ensemble.
Les distributeurs SMT doivent être calibrés en fonction de l"utilisation, de l"état de l"équipement et de l"historique des défauts. Les mangeoires à forte utilisation peuvent nécessiter une inspection plus fréquente que les mangeoires à faible utilisation. L"étalonnage doit également être effectué après une réparation, une collision, une indexation anormale, une erreur de ramassage répétée ou un stockage à long terme. Au lieu d"utiliser uniquement un intervalle de calendrier fixe, les usines devraient combiner la maintenance planifiée avec les données réelles sur les performances des doseurs.
SMT Les erreurs de position de prélèvement du chargeur sont souvent causées par une combinaison de conditions mécaniques, logicielles, matérielles et de processus. Le chargeur est peut-être mal installé, la bande peut être indexée de manière imprécise, le composant peut se déplacer à l"intérieur de la pochette ou le programme peut utiliser des coordonnées de capture incorrectes.
Une solution fiable commence par une analyse des modèles d’erreur et une observation directe du point de ramassage. Les ingénieurs doivent ensuite vérifier l"installation du doseur, l"indexation, le pas, les coordonnées du capteur, la hauteur du capteur, l"emballage des composants, l"état des buses, la réponse au vide et les données de vision dans une séquence contrôlée.
Grâce à un processus d"étalonnage SMT discipliné du chargeur et à un suivi régulier des performances, les usines peuvent réduire les défaillances de ramassage des composants, le gaspillage de matériaux, les arrêts des machines et l"instabilité du placement. I.C.T peut aider les fabricants avec des solutions pratiques d"équipement et de processus SMT, depuis la configuration de l"alimentateur jusqu"à l"optimisation complète de la ligne de production.
