SMT des erreurs de reconnaissance visuelle se produisent lorsque le système de caméra ne peut pas identifier correctement la position, la forme, la polarité ou l'orientation d'un composant. Les solutions avancées d'inspection visuelle SMT aident les fabricants à améliorer la stabilité de la reconnaissance des composants et à réduire les faux rejets lors du placement à grande vitesse. Dans de nombreuses usines, cela se manifeste par un échec de reconnaissance de la caméra des composants, des alarmes de vision répétées, une mauvaise détection de rotation ou une confirmation de capture instable. Le problème ne vient souvent pas uniquement de l’appareil photo. L'éclairage, les données sur l'emballage, l'état des buses, la hauteur de ramassage, la présentation du chargeur et même le contraste des cartes peuvent tous affecter la qualité de la reconnaissance.
Cet article explique les causes les plus courantes d"erreur de reconnaissance visuelle SMT et présente des étapes pratiques de dépannage de vision industrielle SMT qui aident les ingénieurs à stabiliser le placement, à réduire les faux rejets et à maintenir un contrôle qualité rigoureux. Il est écrit pour les SMT ingénieurs de processus, techniciens, équipes de maintenance et responsables de production qui ont besoin d"un moyen fiable pour résoudre les problèmes de placement liés aux caméras sans approximations.
Table des matières
La reconnaissance visuelle est le moyen utilisé par la machine pour confirmer que le composant sélectionné est la bonne pièce, dans la bonne position, avec la bonne orientation, avant le placement. Il s"agit d"un point de contrôle, pas seulement d"une image de caméra. Lorsque le système ne parvient pas à lire correctement le composant, la machine peut rejeter la pièce, arrêter la ligne ou placer une mauvaise orientation si les paramètres sont trop lâches.
La caméra vérifie généralement le centre du composant, le contour du corps, l"angle de rotation, la marque de polarité, la forme du fil ou de la borne et la position du boîtier par rapport à la buse. Pour les petits composants passifs, le système peut n"avoir besoin que d"un contour de corps et d"un point central propres. Pour les circuits intégrés, les connecteurs, les LED ou les boîtiers polarisés, la tâche de reconnaissance est plus complexe car la caméra doit détecter à la fois la forme et l"orientation.
C’est pourquoi un échec de reconnaissance d’un composant caméra n’est pas toujours un simple défaut matériel. La machine lit peut-être une mauvaise image, un mauvais mode d"éclairage, une mauvaise définition de colis ou une pièce qui a légèrement bougé lors du ramassage. Si la ligne traite chaque alarme de vision comme un problème de caméra, la véritable cause peut rester cachée.
Le placement de SMT dépend de très petites tolérances. Un composant peut avoir une largeur de quelques millimètres seulement et la caméra doit confirmer sa position en une fraction de seconde. Si la pièce est décentrée, brillante, sombre, transparente, tournée ou partiellement masquée par la buse, la reconnaissance peut devenir instable. Cette sensibilité est normale. L’objectif n’est pas de supprimer la logique de vision, mais de rendre l’entrée de reconnaissance plus claire et plus cohérente.

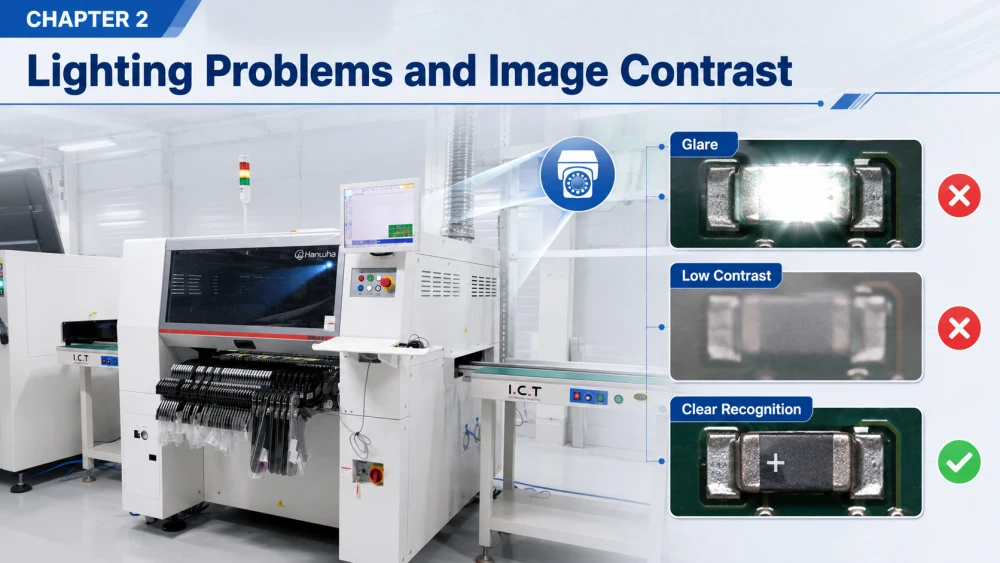

L"éclairage est l"une des causes les plus courantes d"erreur de reconnaissance visuelle SMT. La caméra ne peut reconnaître que ce qu’elle voit clairement. Si la lumière est trop forte, trop faible, inégale ou réfléchie par la surface du composant, l"image peut sembler bonne pour l"opérateur mais rester instable pour l"algorithme de reconnaissance.
Différents emballages nécessitent des conditions d'éclairage différentes. Les machines de prélèvement et de placement modernes utilisent des systèmes de vision SMT avancés avec des modes d'éclairage optimisés pour gérer différentes surfaces d'emballage. Un corps IC noir peut nécessiter un contraste fort. Un emballage métallique réfléchissant peut nécessiter un éclairage plus doux pour éviter l'éblouissement. Un emballage transparent ou semi-transparent peut perturber la détection des contours, car la caméra peut voir des reflets internes au lieu d'un contour net. Même un petit changement d’angle ou d’intensité peut affecter les performances de reconnaissance.
Lorsque la qualité de l"image diminue, le système peut mal lire le centre, ne pas détecter la marque de polarité ou rejeter un bon composant parce que le bord n"est pas clair. Dans une usine très active, cela se manifeste souvent par un échec de reconnaissance intermittent, plus difficile à résoudre qu’une alarme constante.
Les ingénieurs doivent d’abord inspecter l’image réelle, et pas seulement le texte de l’alarme. L"image doit montrer un contour clair, un contraste stable et une marque de polarité visible si nécessaire. Si l"image est trouble ou instable, vérifiez la source de lumière, la propreté de l"objectif, l"état du réflecteur, l"angle de la caméra et le mode d"éclairage dans la bibliothèque du package.
Cela permet également de comparer l’image sous le même composant, la même buse et la même position du chargeur. Si l"image ne change que d"un côté de la carte ou d"une tête de machine, le problème peut être mécanique plutôt qu"optique. Les correctifs d"éclairage ne sont utiles que lorsque l"image est la véritable cause première, et non lorsque le composant bouge ou est mal sélectionné.
Un très grand nombre de cas d’échec de la reconnaissance des composants de la caméra sont causés par des erreurs dans la bibliothèque de packages. L"appareil photo fonctionne peut-être correctement, mais la machine compare l"image aux mauvaises données de l"emballage. Cela se produit souvent après qu"une bibliothèque copiée est réutilisée pour une nouvelle pièce qui semble similaire mais qui n"est pas identique.
La définition de l"emballage doit correspondre à la taille du corps, au centre de ramassage, à la hauteur, à la marque de polarité, au nombre de fils, à la forme du contour et à la méthode de reconnaissance. Si l"une de ces valeurs est erronée, la machine peut calculer le mauvais centre ou rejeter la pièce comme invalide. Ceci est particulièrement fréquent pour les petits boîtiers, les corps asymétriques, les composants polarisés et les boîtiers présentant des marques de surface subtiles.
Une entrée copiée peut créer une erreur de reconnaissance visuelle SMT répétée sur plusieurs tâches si l"équipe l"utilise comme raccourci. La caméra ne connaît pas l"intention de l"opérateur. Il ne connaît que les données qui lui ont été fournies. C"est pourquoi la discipline des bibliothèques de packages est aussi importante que la maintenance des machines.
Les ingénieurs doivent comparer le composant réel avec l"enregistrement du package ligne par ligne. L"image de l"emballage, la direction de la polarité, la taille du corps, le centre de reconnaissance et l"angle de rotation acceptable doivent tous être vérifiés. Si la bibliothèque a été clonée à partir d"une pièce similaire, l"approche la plus sûre consiste à la vérifier avec une inspection du premier article et un test contrôlé avant la production complète.
Dans les usines sensibles à la qualité, la norme de bibliothèque doit être traitée comme une partie du système de contrôle des processus, et non comme un fichier de configuration unique. I.C.T aide les fabricants avec des solutions uniques SMT, notamment la prise en charge des processus, l"appariement des équipements et la configuration des lignes, afin que le contrôle des emballages, le contrôle des alimentateurs et la logique de reconnaissance puissent fonctionner ensemble au lieu d"être traités séparément.

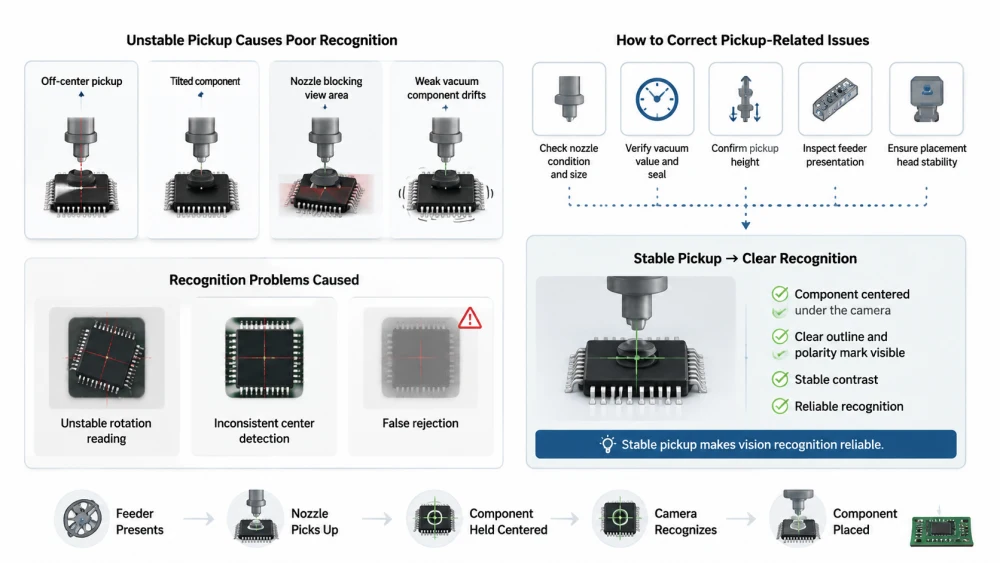

La reconnaissance visuelle échoue souvent parce que le composant n"est pas correctement centré lorsque la caméra le vérifie. Si la pièce est inclinée, décalée ou partiellement cachée par la buse, l"image peut devenir ambiguë même si la caméra elle-même est saine. C"est pourquoi le dépannage SMT de la vision industrielle doit inclure la chaîne de ramassage, pas seulement la caméra.
La buse doit maintenir le composant au point central prévu. Si le pick-up est décentré, la pièce peut tourner légèrement pendant le déplacement. Si la pointe de la buse est usée, bloquée ou de mauvaise taille, la pièce peut être inégale et obscurcir la zone de visualisation. Un faible vide peut également laisser le composant dériver juste assez pour perturber la reconnaissance.
Ces problèmes se manifestent souvent par une lecture de rotation instable, une détection de centre incohérente ou de faux rejets répétés sur le même emballage. La machine peut sembler avoir un problème de caméra, mais la véritable cause est la géométrie instable du capteur.
Les ingénieurs doivent inspecter l"état des buses, leur taille, la valeur du vide, la hauteur de ramassage, la présentation du chargeur et la stabilité de la tête de placement. Si le même problème de reconnaissance concerne une buse ou une tête de machine, c"est un signe fort que le problème est mécanique. Nettoyer la buse, vérifier l’étanchéité et confirmer le cheminement du vide peuvent résoudre de nombreuses alarmes visuelles récurrentes.
Le composant doit être centré sous la caméra de manière reproductible avant le début de la reconnaissance d"image. Une fois la prise de vue stable, la caméra peut faire son travail de manière plus fiable. C"est l"une des raisons pour lesquelles le dépannage de la vision doit être lié à la maintenance du doseur et des buses, et non isolé d"eux.
Pour une vue plus large de la façon dont les symptômes de ramassage, d'alimentation, de buse et de vision se connectent, les fabricants peuvent se référer à ce SMT guide de dépannage de prélèvement et de placement..
Certaines erreurs de reconnaissance visuelle SMT ne concernent pas si la machine voit la pièce, mais si elle comprend correctement la pièce. Un composant peut être visible, mais le système peut quand même le rejeter parce que l"angle est incorrect, que la marque de polarité n"est pas claire ou que la forme ne correspond pas à la bibliothèque attendue.
Des erreurs de rotation se produisent lorsque le composant est sélectionné sous un angle légèrement différent de celui prévu. Des erreurs de polarité se produisent lorsque la machine ne peut pas identifier correctement la marque, épingler une direction ou une orientation asymétrique du corps. Les échecs de reconnaissance de forme se produisent lorsque le contour est trop faible, trop réfléchissant ou trop similaire à un autre package.
Ces problèmes sont particulièrement courants pour les LED, les diodes, les connecteurs, les QFN, les IC et autres boîtiers polarisés. Une petite marque facile à voir pour un humain peut néanmoins être difficile à voir pour l"appareil photo si le mode d"éclairage ou le seuil d"image est incorrect.
La bibliothèque de packages doit inclure la direction de polarité et la tolérance de rotation correctes. La vérification du premier article doit vérifier que la machine lit la même orientation que celle attendue par le processus. Si l"image de la caméra est bonne mais que le système rejette toujours les pièces correctes, le seuil de reconnaissance est peut-être trop strict ou la définition du package peut être erronée.
Les opérateurs ne doivent pas résoudre les problèmes d"orientation en relâchant toutes les tolérances. Cela peut réduire les alarmes pendant un certain temps, mais cela peut laisser passer de véritables défauts. Une meilleure solution consiste à améliorer la qualité de l’image, les données d’emballage et la répétabilité de la capture afin que la caméra reconnaisse la bonne pièce pour la bonne raison.

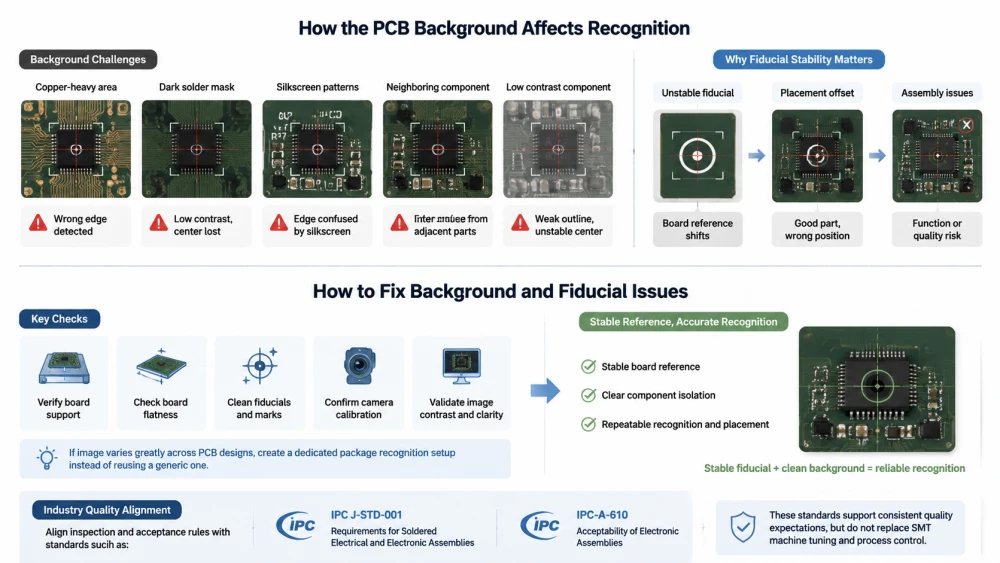

La vision ne se produit pas dans le vide. L’arrière-plan du composant est également important. Si la surface PCB est trop brillante, trop sombre, avec trop de motifs ou si la couleur est trop proche de celle du composant, la caméra peut avoir du mal à isoler la pièce de la carte. Les repères, la couleur du masque de soudure et les reflets locaux peuvent également influencer l"image.
Certaines planches créent un fort contraste, tandis que d’autres créent du bruit visuel. Les zones riches en cuivre, le masque de soudure sombre, les motifs de sérigraphie et les composants voisins peuvent tous rendre l"image moins stable. Cela devient plus visible lorsque le composant lui-même est petit ou à faible contraste. La caméra peut alors détecter le mauvais bord ou perdre le point central.
La reconnaissance fiduciaire peut également affecter la précision du placement en aval. Si la référence de la carte est instable, la machine peut placer de belles pièces dans la mauvaise position. C"est pourquoi la qualité des références de la carte et la qualité de la vision des composants doivent être examinées ensemble.
Les ingénieurs doivent vérifier le support de la carte, la planéité de la carte, la propreté du repère et l"étalonnage de la caméra. Si l"image de vision change radicalement d"une conception PCB à une autre, la bibliothèque de packages peut avoir besoin d"une configuration de reconnaissance distincte plutôt que d"une configuration générique réutilisée. Une référence de carte claire et reproductible aide le système de reconnaissance à isoler correctement le composant.
Pour un langage de contrôle qualité plus large, certaines usines alignent leurs règles d"inspection et d"acceptation sur des normes telles que IPC J-STD-001 et IPC-A-610. Ces normes ne remplacent pas le réglage automatique SMT, mais elles aident à définir des attentes de qualité cohérentes sur toute la ligne.
Le moyen le plus rapide de résoudre l"erreur de reconnaissance visuelle SMT consiste à séparer les problèmes de caméra des problèmes de processus. Une méthode stable évite les changements aléatoires et aide l’équipe à trouver plus rapidement la véritable cause profonde.
Si le même échec de reconnaissance suit un composant, la bibliothèque du package et l’éclairage doivent être vérifiés en premier. S"il suit un emplacement d"alimentation, la présentation de l"alimentateur et la position de ramassage en sont probablement la cause. S"il suit une buse, l"usure de la buse, le centrage et le vide doivent être vérifiés. S"il n"apparaît que sur une seule tête de machine, la caméra, l"alignement mécanique et l"état de la tête doivent être inspectés.
Cette méthode de suivi des pannes est l"une des formes les plus fiables de dépannage de vision industrielle SMT, car elle transforme une vague alarme en un modèle reproductible. Une fois le motif visible, la correction devient beaucoup plus ciblée.
Vérifiez l"image réelle de la caméra, pas seulement le code d"alarme.
Comparez le composant avec la bibliothèque de packages.
Vérifiez le mode d’éclairage, la luminosité et le contraste.
Inspectez l’usure de la buse, la valeur du vide et le centrage du capteur.
Vérifiez la présentation du chargeur et la stabilité de la poche de bande.
Confirmez la prise en charge de la carte, la qualité du repère et le contraste PCB.
Vérifiez si le problème concerne une pièce, une fente, une buse ou une tête de machine.
Lorsque ces vérifications sont effectuées dans le même ordre à chaque fois, les équipes passent moins de temps à deviner et plus de temps à déterminer la véritable cause.

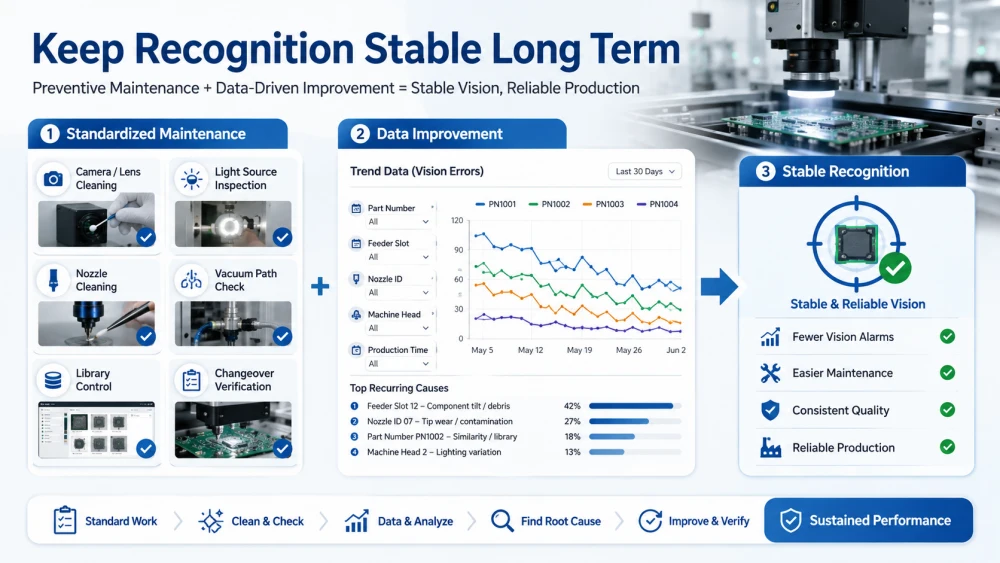

Une fois les erreurs de vision corrigées, l’étape suivante consiste à empêcher qu’elles ne reviennent. La reconnaissance stable dépend d"une configuration standard, d"un nettoyage de routine, d"un contrôle correct de la bibliothèque et d"une vérification régulière lors du changement.
Le nettoyage de l"objectif de la caméra, l"inspection de la source lumineuse, le nettoyage des buses et la vérification du chemin d"aspiration doivent tous faire partie de la maintenance programmée. Ces tâches sont faciles à retarder car la machine peut encore fonctionner, mais une petite dérive peut créer des alarmes de vision répétées ultérieurement. La maintenance préventive est généralement moins coûteuse que les interruptions répétées de la ligne.
Si une usine gère plusieurs types d’emballages, la norme de reconnaissance doit être écrite clairement. Les opérateurs doivent savoir quelles pièces nécessitent un éclairage spécial, quel emballage nécessite une inspection de polarité plus stricte et quelle buse nécessite un nettoyage plus fréquent.
Les erreurs de vision doivent être enregistrées par numéro de pièce, emplacement d"alimentation, ID de buse, tête de machine et temps de production. Les données de tendance peuvent révéler si le même package continue d"échouer ou si le problème ne survient qu"après le changement. Il est ainsi plus facile de décider si la solution réside dans les données, le matériel ou la pratique de l"opérateur.
Lorsqu’une usine traite la reconnaissance visuelle comme un processus contrôlé plutôt que comme une alarme mystérieuse, l’ensemble de la ligne devient plus facile à entretenir. C"est la vraie valeur d"un dépannage discipliné en vision industrielle SMT.
SMT L"erreur de reconnaissance visuelle est généralement causée par une combinaison d"éclairage, de données sur l"emballage, de position de ramassage et de contraste de la carte.
L’échec de la reconnaissance des composants de la caméra est souvent un problème de processus, et pas seulement un problème matériel de la caméra.
Une reconnaissance stable dépend de bibliothèques d"emballages précises, d"une optique propre, d"un centrage correct des buses et d"une présentation reproductible du chargeur.
L"arrière-plan de la carte, les repères et le contraste PCB peuvent affecter la stabilité de la caméra tout autant que le composant lui-même.
La meilleure méthode de dépannage en vision industrielle SMT consiste à suivre la défaillance par pièce, alimentateur, buse ou tête de machine.
La stabilité à long terme provient de la maintenance préventive, de la configuration standard et de la vérification régulière du premier article.
Lorsqu’une usine traite les erreurs de vision dans le cadre de la chaîne complète de ramassage et de placement, la reconnaissance devient plus facile à contrôler et beaucoup moins susceptible de se répéter. Le résultat est une meilleure précision de placement, moins de faux rejets et une plus grande stabilité de production.
Les causes les plus courantes sont un mauvais éclairage, des données erronées dans la bibliothèque de paquets, une position de capteur instable, des problèmes de buses et un faible contraste entre le composant et la carte. Dans de nombreux cas, la caméra fonctionne correctement, mais le système est invité à lire une image qui n"est pas suffisamment nette. Le moyen le plus rapide de résoudre ce problème consiste à inspecter l’image réelle et à la comparer avec l’enregistrement du colis et les conditions de ramassage.
La meilleure façon est d’améliorer la qualité de l’image avant de modifier la tolérance. Cela signifie vérifier le mode d"éclairage, la propreté des lentilles, la précision de la bibliothèque de paquets, le centrage des buses et la stabilité du chargeur. Si l"image est claire mais que le système échoue toujours, les paramètres de bibliothèque ou de seuil doivent peut-être être révisés. Si l"image est instable, le matériel ou le processus de capture doit être corrigé en premier.
Cela peut être les deux, mais il s’agit souvent d’un problème de processus qui se manifeste par une alarme de caméra. L"éclairage, l"usure des buses, la position du capteur, le contraste de la carte et les données de la bibliothèque influencent tous la reconnaissance. Une bonne méthode de dépannage vérifie la caméra, la pièce, le chargeur et la carte ensemble plutôt que de supposer que la caméra est défectueuse. Cela fait gagner du temps et évite de remplacer du matériel sain.
Seulement avec prudence. L"élargissement de la tolérance peut réduire les alarmes, mais il peut également laisser passer une mauvaise orientation ou un mauvais ramassage en production. L’approche la plus sûre consiste à améliorer d’abord l’éclairage, la définition du colis et la répétabilité du ramassage. Les modifications de tolérance ne doivent être utilisées qu"une fois que le comportement de l"image et de la pièce est suffisamment stable pour les prendre en charge.
La prise en charge des processus est utile lorsque le même problème de reconnaissance revient sans cesse après les vérifications de la caméra, de l"éclairage, du chargeur, des buses et de la bibliothèque. Cela s’avère également utile lors de la configuration de nouveaux produits, d’une production à forte concentration ou lorsque des composants coûteux génèrent des déchets répétés. Un fournisseur de solution complète SMT peut examiner la ligne comme un seul système au lieu de traiter chaque alarme séparément.
