Un système de stockage intelligent SMT est un moyen contrôlé de stocker, rechercher, sortir et suivre les composants SMD avant qu"ils n"atteignent la chaîne de production. Il utilise du matériel de stockage, la lecture de codes-barres ou RFID, des logiciels et des règles matérielles pour gérer les bobines avec moins de recherche manuelle et moins d"erreurs.
Dans une usine SMT très fréquentée, cela compte plus que ce que beaucoup de gens pensent. Une bobine peut sembler correcte mais contenir une valeur, un lot, un code de date ou un statut d"humidité incorrects. Un entrepôt peut afficher le stock dans le système, mais la vraie bobine peut se trouver sur une étagère, dans une station d"alimentation ou déjà utilisée. Le stockage intelligent permet de combler l"écart entre les données du système et la réalité de l"atelier.
Cet article explique le fonctionnement du stockage intelligent SMT en langage simple. Il couvre l'équipement, les logiciels, le processus quotidien et les problèmes réels de l'usine qu'il aide à résoudre. Si vous souhaitez un aperçu plus large des piliers, vous pouvez également lire le guide complet des systèmes de stockage de matériaux intelligents SMT.
Table des matières
Un système de stockage intelligent SMT est une solution intelligente de stockage de composants électroniques pour les matériaux SMT. Il est principalement utilisé pour les bobines SMD, mais un système complet peut également gérer les barquettes, les tubes, les étiquettes, les bobines partielles et les matières retournées.
Le système fait plus que contenir des composants. Cela donne à chaque bobine une identité claire. Il enregistre l"endroit où la bobine est stockée. Il suit le moment où la bobine entre et sort du stockage. Il peut également gérer les règles FIFO, l"état des composants sensibles à l"humidité, les actions des opérateurs et la demande d"ordres de travail.
Une simple étagère répond à une question : "Où pouvons-nous mettre cette bobine ?" Un système de stockage intelligent SMT répond à des questions plus utiles. De quelle bobine s"agit-il ? Est-ce la bonne pièce pour ce travail ? Où est-il maintenant ? A-t-il été ouvert ? Quelle est la durée de vie restante du sol ? Quelle bobine faut-il utiliser en premier ? Qui l"a délivré ? Quel ordre de fabrication l"a utilisé ?
C"est la vraie différence. Le stockage intelligent transforme le stockage des composants en un processus de production contrôlé.
Une tour de stockage, un rack intelligent ou une armoire contrôlée
Identification par code-barres ou RFID
Logiciel de contrôle d"inventaire et de localisation
Règles pour le FIFO, l"émission du bon de travail et le retour du matériel
Contrôle de la température et de l"humidité en option
Écrans, alarmes et autorisations de l"opérateur
Connexion MES, ERP ou WMS si nécessaire
Certaines usines utilisent une tour de stockage automatisée. D"autres utilisent une configuration mixte avec des racks intelligents, des armoires sèches et des logiciels. La meilleure conception dépend du volume de matériaux, du mix de production, de la surface au sol et du niveau de traçabilité dont l’usine a besoin.
Par exemple, une usine avec un produit stable n’aura peut-être pas besoin du même système qu’une usine EMS à forte mixité. Une usine à forte mixité peut changer de travail plusieurs fois par jour. Il peut gérer des milliers de références. Dans ce cas, un système de stockage intelligent peut réduire le stress du personnel de l"entrepôt, des opérateurs SMT et des planificateurs de production.
Les matériaux SMT sont petits, similaires et faciles à mélanger. De nombreuses bobines se ressemblent presque de l’extérieur. Une bobine de résistance, une bobine de condensateur, une bobine IC, une bobine LED ou une bobine de connecteur peuvent comporter des différences importantes qui ne ressortent clairement que de l"étiquette et de l"enregistrement du système.
C’est pourquoi le contrôle des matériaux devient plus difficile à mesure que la production augmente. Le problème n’est pas seulement l’espace de stockage. C"est le contrôle. Une usine doit savoir ce qu’elle possède, où il se trouve, si elle est utilisable et quand elle doit l’être.
Le stockage manuel fonctionne souvent au début. Une équipe peut utiliser des étagères, des étiquettes, des fichiers Excel et la mémoire de l"opérateur. Mais à mesure que le nombre de pièces augmente, le système devient fragile. Une analyse manquée peut créer une inadéquation d’inventaire. Une bobine égarée peut retarder un travail. Une mauvaise bobine peut créer un problème de qualité difficile à détecter plus tard.
Les opérateurs passent trop de temps à chercher des bobines.
Les enregistrements d"inventaire ne correspondent pas au stock réel.
Des numéros de pièces similaires sont stockés trop près les uns des autres.
Les rouleaux ouverts sont renvoyés sans statut clair.
Les appareils sensibles à l’humidité ne sont pas bien suivis.
Les règles FIFO dépendent de la discipline humaine.
Un mauvais matériau peut atteindre la configuration du chargeur.
La production attend pendant que l"entrepôt prépare les kits.
De loin, ces problèmes peuvent paraître minimes. Au sol, ils semblent très réels. Une file d"attente attend. Une commande client est urgente. Un manutentionnaire marche entre les étagères. Un planificateur ne peut pas faire confiance au rapport de stock. Un ingénieur qualité tente de retracer quelle bobine a été utilisée sur quel lot.
Un système de stockage intelligent SMT offre à l"équipe une base plus fiable. Cela ne remplace pas les bonnes personnes. Cela aide les bonnes personnes à travailler avec de meilleures informations et moins d’étapes manuelles répétées.
C'est également pourquoi le stockage des matériaux doit être pris en compte lors de la planification d'une usine SMT complète. Si vous construisez ou améliorez une production, une solution complète de ligne de production SMT doit inclure la réception des matériaux, le stockage, la mise en kit, la configuration du chargeur, le placement, l'inspection et la traçabilité. Ces étapes sont liées dans la vraie vie.

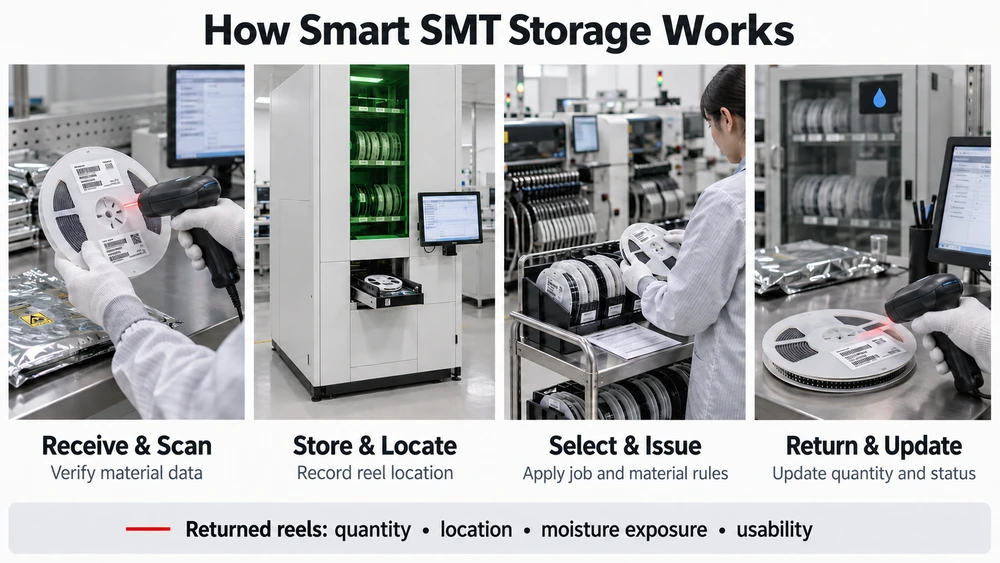

Le processus automatisé de stockage des matériaux commence généralement lorsque les composants arrivent à l’usine. L'opérateur reçoit les bobines, vérifie les étiquettes et scanne les données matérielles dans le système. Cela peut inclure le numéro de pièce, le numéro de lot, la quantité, le code de date, le fournisseur et les informations d'achat ou de bon de travail.
Après réception, les bobines sont chargées dans l"unité de stockage. Dans une tour de stockage automatisée, le système peut scanner chaque bobine et la placer dans un emplacement interne. Dans un système de rack intelligent, l"opérateur peut placer la bobine dans un emplacement guidé. Dans les deux cas, le point clé est le même : le système sait où se trouve la bobine.
Lorsque la production a besoin de matériaux, le logiciel de stockage reçoit ou importe la demande. Cette demande peut provenir d"un bon de travail, d"une nomenclature, d"un MES, d"un ERP ou d"une demande manuelle. Le système vérifie quelles bobines sont disponibles et choisit les bonnes en fonction des règles d"usine.
Recevez des composants du fournisseur ou de l’entrepôt.
Scannez l"étiquette de la bobine et créez un enregistrement de matériau.
Confirmez le numéro de pièce, la quantité, le lot et le code de date.
Chargez la bobine dans le système de stockage.
Attribuez et enregistrez l’emplacement de stockage.
Recevez la demande de production à partir d’un bon de travail ou d’un système.
Sélectionnez les bobines en utilisant les règles FIFO, d"humidité ou de travail.
Déchargez ou choisissez les bonnes bobines.
Envoyez les bobines au kitting, à la configuration du feeder ou à la ligne SMT.
Suivez les retours, les soldes, l"utilisation et les exceptions.
Ce processus peut paraître simple. La valeur vient de la cohérence. Chaque bobine suit la même logique de base. Chaque mouvement important peut être enregistré. Chaque opérateur travaille à partir des mêmes données au lieu de la mémoire.
Les retours sont l"une des parties les plus difficiles du contrôle des matériaux SMT. Une bobine peut être partiellement utilisée. Il a peut-être été ouvert. Il peut y avoir un temps d"exposition à l"humidité. Il faudra peut-être retourner au stockage à sec. Il se peut également qu’un nouveau décompte soit nécessaire.
Un système intelligent devrait prendre en charge le processus de retour. L"opérateur scanne à nouveau la bobine. Le système met à jour la quantité, le statut et l"emplacement. Si des règles relatives à l"humidité s"appliquent, le système doit conserver ou mettre à jour les enregistrements de la durée de vie du sol. Si la bobine n"est plus utilisable, le système doit l"indiquer clairement.
Ce flux de retour est important car de nombreuses usines perdent le contrôle une fois que les matériaux quittent l"entrepôt. Le stockage intelligent permet de remettre les matériaux retournés dans un état connu.
Différentes usines utilisent du matériel différent. Le système de stockage doit correspondre au flux de production, et non l’inverse. Un bon fournisseur doit poser des questions sur le volume et la taille des bobines, la gamme de produits, le nombre de lignes, la fréquence de changement et les besoins en logiciels avant de recommander l"équipement.
Une tour de stockage automatisée SMT est un système vertical qui stocke de nombreuses bobines dans un espace contrôlé. Cela peut permettre d’économiser de la surface au sol et de réduire le temps passé par les opérateurs à fouiller les étagères. Certains systèmes prennent en charge le chargement et le déchargement par lots, ce qui est utile lorsque de nombreuses bobines doivent être préparées pour plusieurs travaux.
Ce type de système convient souvent aux usines comportant de nombreux numéros de pièces actifs, des changements fréquents et des besoins de traçabilité plus élevés. Cela peut également aider à créer une zone matérielle plus propre et plus organisée.
Les racks intelligents sont généralement plus ouverts et flexibles. Ils peuvent utiliser la numérisation, le guidage lumineux, le contrôle de localisation et les enregistrements logiciels. Ils sont souvent plus faciles à installer qu’une tour entièrement automatisée. Ils peuvent constituer une étape pratique pour les usines qui souhaitent un meilleur contrôle mais ne sont pas prêtes à une automatisation complète.
Un rack intelligent peut toujours apporter une forte valeur ajoutée. Cela peut réduire les bobines égarées et améliorer la discipline de cueillette. Cela peut également aider une usine à passer progressivement du stockage manuel au contrôle numérique des matériaux.
Certains composants doivent être protégés de l"humidité. Des armoires sèches et un stockage à humidité contrôlée contribuent à protéger ces matériaux. Lorsqu"ils sont connectés à des enregistrements logiciels, ils peuvent également prendre en charge le suivi de la durée de vie des sols et le contrôle des retours.
Le contrôle de l’humidité n’est pas seulement une question de stockage. C"est un problème de qualité de production. Une bobine peut être en sécurité dans une armoire sèche, mais l’usine doit toujours savoir quand elle a été ouverte, combien de temps elle est restée à l’extérieur et si elle peut encore être utilisée.
La lecture de codes-barres est l’un des moyens les plus courants d’identifier les bobines. Le système peut utiliser des étiquettes de fournisseurs, des étiquettes internes ou les deux. Un bon processus de labellisation est important. Si les étiquettes ne sont pas claires ou si les champs de données sont incohérents, le système de stockage ne fonctionnera pas correctement.
Certaines usines utilisent la RFID, mais les systèmes de codes-barres sont encore courants car ils sont familiers et rentables. Le bon choix dépend du processus et du budget de l"usine.
Pour un exemple au niveau du produit, la page du système de stockage de composants SMD présente une solution de stockage intelligente conçue autour du stockage de bobines, de la lecture de codes-barres, de la gestion des lots, du contrôle du temps, du contrôle de la température et de l'humidité et de la compatibilité MES/ERP.
Le logiciel est ce qui rend le système de stockage « intelligent ». Le matériel stocke les bobines. Le logiciel décide de la manière dont les bobines sont identifiées, localisées, émises, retournées et suivies. Si le logiciel est faible ou difficile à utiliser, le système ne fournira pas la valeur attendue.
Un bon logiciel devrait faciliter le travail quotidien. Les opérateurs doivent voir des instructions claires. Les superviseurs doivent voir l’état réel des stocks. Les ingénieurs devraient être capables de retracer l’historique des matériaux. Les planificateurs doivent savoir si les matériaux sont prêts pour les travaux à venir.
Gestion des données de base articles
Enregistrements d"identité et d"étiquette de bobine
Contrôle de l"emplacement de stockage
Suivi de la quantité et du solde des stocks
Problème de matériel basé sur un ordre de travail ou une nomenclature
FIFO et règles de priorité
Suivi des composants sensibles à l"humidité
Gestion des alarmes et des exceptions
Contrôle des autorisations de l"opérateur
Rapports de traçabilité
Options d"interface MES, ERP ou WMS
Le logiciel doit également gérer les véritables exceptions d"usine. La production n’est jamais aussi propre qu’une démo. Les rouleaux sont divisés. Les étiquettes sont endommagées. Les pièces de rechange sont approuvées. Les ordres urgents modifient le plan. Les opérateurs renvoient des bobines partielles. Les ingénieurs mettent à jour la nomenclature. Un système solide a besoin d’un moyen pratique de gérer ces événements sans battre le record.
Un système de stockage intelligent peut fonctionner comme un système local, mais il est généralement plus puissant lorsqu"il est connecté à un MES ou à un ERP. L"ERP peut posséder des données d"achat, d"inventaire et de planification. MES peut être propriétaire de l"exécution de la production, du statut des bons de travail et de la traçabilité. Le système de stockage connecte les bobines physiques à ces enregistrements numériques.
L"intégration permet de réduire la saisie en double. Cela permet également d"éviter les situations dans lesquelles un système indique qu"une bobine existe mais que l"entrepôt ne peut pas la trouver. Pour de nombreuses usines, les données les plus importantes comprennent le numéro de pièce, la demande d"ordre de travail, l"état de la bobine, l"emplacement, l"enregistrement des problèmes et l"enregistrement des retours.
Si votre équipe envisage une intégration, un article d'assistance ultérieur sur l'intégration du stockage intelligent SMT avec les systèmes MES et ERP peut vous aider à définir le bon flux de données et les bonnes questions de projet.

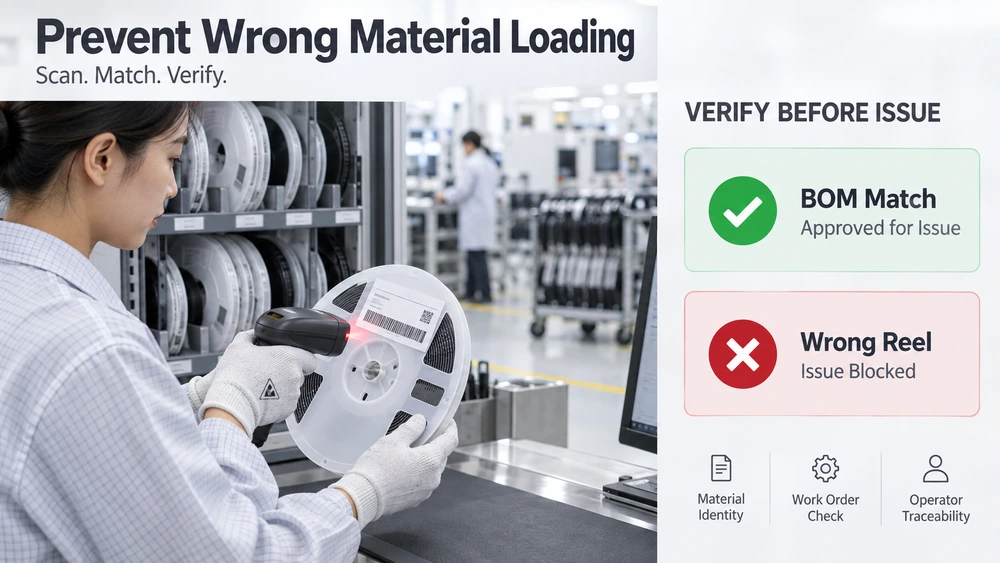

Les erreurs matérielles coûtent cher car elles peuvent se produire discrètement. Une ligne peut continuer à fonctionner avec la mauvaise bobine. Le problème peut ne pas être détecté avant une inspection, des tests, une plainte du client ou une défaillance sur le terrain. C"est pourquoi la prévention est importante.
Le stockage intelligent réduit les erreurs en vérifiant le matériel plus tôt dans le processus. Au lieu d"attendre jusqu"au côté de la ligne, le système contrôle l"identité des matériaux depuis la réception et le stockage. Lorsque la production demande une bobine, le système peut guider l"opérateur vers le bon matériau et bloquer ou avertir contre le mauvais matériau.
Un mauvais chargement du matériau commence souvent avant que l"alimentateur n"atteigne la machine. Une bobine peut être stockée au mauvais endroit. Une pièce similaire peut être choisie par erreur. Une pièce de rechange peut ne pas être approuvée pour le produit actuel. Une bobine retournée peut ne pas avoir d"étiquette ou de quantité mise à jour.
La vérification manuelle dépend fortement de l’attention. Mais les opérateurs travaillent souvent sous pression. Ils préparent peut-être plusieurs kits à la fois. Ils soutiennent peut-être les changements de ligne urgents. Le stockage intelligent leur offre un processus plus contrôlé.
Il vérifie la bobine lorsqu"elle entre en stockage.
Il enregistre l"emplacement de stockage exact.
Il émet des bobines selon le bon de travail ou la nomenclature.
Il peut appliquer le FIFO ou des règles de priorité approuvées.
Il avertit lorsque la bobine numérisée ne correspond pas à la demande.
Il enregistre qui a choisi la bobine et quand.
Il prend en charge la traçabilité après la production.
Ce contrôle devient encore plus utile lorsqu"il est connecté à la configuration du départ et à la vérification côté ligne. Une bobine peut être contrôlée à sa réception, à sa sortie, à son chargement sur un alimentateur et à son arrivée au processus de placement. Chaque contrôle réduit un risque différent.
L'étape de prélèvement et de placement dépend de la préparation correcte du chargeur et des composants. Si vous examinez l’équipement de placement, il est judicieux d’examiner en même temps le contrôle des matériaux. Une machine de prélèvement et de placement pour l'assemblage SMT ne peut fonctionner correctement que lorsque les bonnes bobines arrivent au bon moment et dans le bon état.
Pour un article plus approfondi sur ce problème spécifique, la page suivante du cluster peut expliquer plus en détail comment les systèmes de stockage intelligents empêchent un mauvais chargement de matériaux .
Les composants sensibles à l"humidité doivent être manipulés avec précaution. Certains composants électroniques absorbent l’humidité de l’air. S"ils absorbent trop d"humidité et sont ensuite soumis à une soudure par refusion, les contraintes internes du boîtier peuvent créer des défauts.
Les usines gèrent souvent ce risque avec des armoires sèches, des sacs scellés, un contrôle de l"humidité, un suivi de la durée de vie des sols et des règles de cuisson. Le plus difficile est de ne pas savoir que l’humidité compte. Le plus difficile est de conserver chaque enregistrement précis lorsque les bobines se déplacent dans une zone de production très fréquentée.
Que la bobine soit scellée ou ouverte
Quand le sac a été ouvert
Combien de temps la bobine est restée en dehors du stockage contrôlé
Quelle est la durée de vie restante du sol
Si la bobine est retournée au stockage à sec
Si une cuisson ou une révision peut être nécessaire
Quel bon de travail a utilisé le matériau
Ces enregistrements aident l"entrepôt et l"équipe de production à prendre de meilleures décisions. Si une bobine a dépassé son temps d"exposition autorisé, le système peut avertir l"opérateur. Si une bobine doit être utilisée en premier parce que son temps restant est limité, le système peut vous aider à la prioriser.
Le contrôle de la température et de l’humidité peut également faire partie de l’équipement de stockage. Ceci est utile pour les composants sensibles, mais cela doit être soutenu par une discipline de processus. Un système intelligent ne doit pas seulement stocker les bobines dans un environnement contrôlé. Il doit également suivre le mouvement des bobines entrant et sortant de cet environnement.
De nombreux problèmes de contrôle de l’humidité surviennent après la production. Une bobine est amenée à la ligne, utilisée en partie, puis restituée. Si la déclaration n"est pas numérisée, le relevé de durée de vie peut être erroné. Si la bobine retourne au mauvais endroit, l"opérateur suivant risque de ne pas connaître son statut réel.
Le stockage intelligent aide en intégrant la numérisation des retours au flux de travail normal. La bobine revient avec un enregistrement mis à jour. Le système peut guider où il doit aller ensuite. Cela crée une boucle fermée plus fiable.
Un prochain article d'assistance sur la gestion des composants sensibles à l'humidité dans le stockage intelligent pourra expliquer ce processus en mettant davantage l'accent sur la manipulation des MSD, la durée de vie du sol et les règles de retour.
Un système de stockage intelligent SMT n"est pas réservé aux grandes usines. Il s"adresse aux usines où le contrôle des matériaux affecte la vitesse de production, la qualité ou la traçabilité. La vraie question n’est pas « Quelle est la taille de l’usine ? » La vraie question est « Quelle est la complexité du flux de matières ? »
Si votre équipe passe trop de temps à chercher des bobines, c"est un signal. Si les registres d’inventaire sont souvent erronés, c’est un signal. Si les opérateurs sont nerveux à l’idée de références similaires, c’est un signal. Si les composants sensibles à l’humidité sont difficiles à suivre, c’est un signal. Si les changements de ligne sont retardés par la préparation du matériau, c"est également un signal.
Production SMT à haut volume et à faible volume
Usines EMS ou ODM avec de nombreux clients
Production d"électronique automobile
Produits de contrôle industriel
LED et production d"électronique de puissance
Usines ayant des besoins stricts en matière de traçabilité
Usines comportant de nombreux composants sensibles à l’humidité
Usines planifiant des mises à niveau MES ou usines intelligentes
Combien de rouleaux actifs gérons-nous ?
À quelle fréquence changeons-nous de produits ou de bons de travail ?
Combien de temps les opérateurs passent-ils à chercher ?
À quelle fréquence les registres d’inventaire ne correspondent-ils pas à la réalité ?
Avons-nous besoin d’un contrôle plus fort de l’humidité ?
Avons-nous besoin d’une intégration MES ou ERP ?
Nos étiquettes actuelles peuvent-elles prendre en charge une numérisation fiable ?
À qui appartiendra le processus après l’installation ?
Il est également utile de comparer les tours intelligentes avec les racks traditionnels avant de prendre une décision. Certaines usines ont besoin d’une automatisation complète. D'autres peuvent commencer avec un système de rack guidé. Un article comparatif dédié aux tours de stockage intelligentes SMT par rapport aux racks de matériaux traditionnels peut aider à clarifier ce choix.
Le coût du stockage intelligent ne se limite pas au prix d’achat. Le calcul réel doit inclure le temps de travail, le temps d"attente en ligne, le risque de mauvais matériaux, la précision des stocks, la surface au sol, le risque de contrôle de l"humidité et la pression de traçabilité. Certains avantages sont faciles à mesurer. D’autres se manifestent par moins de problèmes urgents et des journées de production plus fluides.
Pour de nombreuses usines, le stockage intelligent permet également de réduire les stocks excédentaires. Lorsque les responsables font confiance aux données, ils peuvent planifier avec plus de confiance. Ils n’ont pas besoin d’acheter des bobines supplémentaires simplement parce qu’ils ne sont pas sûrs de ce qui est réellement disponible. Un article ultérieur sur la manière dont le stockage intelligent des matériaux réduit les coûts de stockage et de main-d'œuvre pourra expliquer cette analyse de rentabilisation plus en détail.
La meilleure mise en œuvre commence par un problème clair. N"automatisez pas un processus interrompu sans le comprendre au préalable. Cartographiez le flux de matières actuel. Trouvez les plus gros retards et risques. Choisissez ensuite les fonctionnalités du système qui résolvent ces problèmes.
Lorsque le stockage intelligent est bien planifié, il devient partie intégrante du rythme quotidien de l"usine. Les matériaux arrivent, sont numérisés, entrent dans un stockage contrôlé, passent à la production avec moins de confusion et reviennent avec un enregistrement clair. C"est la valeur tranquille du contrôle intelligent des matériaux SMT.
Un système de stockage SMT intelligent est un moyen numérique et contrôlé de gérer les composants SMD avant la production. Il utilise des équipements de stockage, des numérisations, des logiciels et des règles de processus pour identifier les bobines, enregistrer les emplacements, émettre du matériel et suivre les retours. Il aide les usines à réduire les recherches manuelles, les erreurs d’inventaire, les chargements incorrects de matériaux et la faible traçabilité.
Le stockage intelligent SMT fonctionne en donnant à chaque bobine un enregistrement numérique clair. La bobine est scannée à son arrivée, chargée dans un emplacement connu et distribuée en fonction de la demande de production. Le système peut appliquer des règles FIFO, d’humidité et d’ordre de travail. Lorsque les bobines reviennent, elles sont à nouveau numérisées afin que l"enregistrement reste proche de l"état réel d"usine.
Cela dépend de l"usine. Une tour de stockage intelligente offre généralement une automatisation, un gain de place et un contrôle plus forts. Les racks traditionnels coûtent moins cher et peuvent être plus faciles à utiliser, mais ils dépendent davantage de la discipline manuelle. Les usines à forte mixité comportant de nombreuses bobines bénéficient souvent davantage des tours intelligentes ou des systèmes de stockage guidés.
Oui. De nombreux systèmes de stockage intelligents SMT peuvent se connecter aux plates-formes MES, ERP ou WMS. Cela permet de partager la demande d"ordres de travail, l"inventaire des matériaux, les enregistrements de problèmes, les enregistrements de retours et les données de traçabilité. L"intégration doit être planifiée dès le début, car les champs de données, les étiquettes, les flux de travail et les responsabilités doivent être clairs avant la mise en ligne.
Les usines comportant de nombreux numéros de pièces, des changements fréquents, des besoins stricts en matière de traçabilité ou des composants sensibles à l"humidité devraient en tenir compte. Il est particulièrement utile pour l"EMS, l"ODM, l"électronique automobile, le contrôle industriel, le LED, la communication et la production d"appareils intelligents. Le système est particulièrement utile lorsque la complexité des matériaux affecte déjà la vitesse, la précision ou la qualité.
