| Présentation de l'imprimante pochoir entièrement automatique
Machine d'impression automatique PCB avancée pour l'excellence SMT
L'imprimante entièrement automatique pochoir de I.C.T révolutionne la production SMT avec une précision et une vitesse inégalées. Conçue pour les industries de l'électronique grand public, de l'automobile et des LED, cette machine d'impression automatique PCB applique la pâte à souder avec précision sur des PCB jusqu'à 900 x 600 mm. Il dispose d'un cycle d'impression de 7 secondes, d'une précision de répétition de ± 0,01 mm et de fonctions automatiques telles que le nettoyage des pochoirs et l'alimentation en pâte. Construit avec de grandes marques telles que Panasonic et Rexroth, il s'intègre parfaitement aux usines intelligentes via Industry 4.0 et MES pour une surveillance en temps réel. Réduisez les erreurs manuelles, réduisez les coûts et obtenez des rendements élevés, idéal pour les lignes SMT complètes. Grâce aux normes SMEMA, il est facile de se connecter à d'autres équipements pour un flux de travail fluide. I.C.T garantit des performances fiables grâce à des tests rigoureux et un service mondial, vous aidant à passer du démarrage à la production à haut volume.
| Fonctionnalité
Le système d'impression utilise une suspension en pont en arc avec deux moteurs pas à pas de haute précision pour un contrôle stable de la raclette. Cela garantit une pression uniforme de 0 à 15 kg et des vitesses de 10 à 200 mm/sec, formant des dépôts de pâte à souder parfaits. La précision du positionnement répété atteint ± 0,01 mm, tandis que la précision d'impression est de ± 0,025 mm, manipulant ainsi des composants à pas fin sans défauts. L'angle de la raclette réglable (45°/55°/60°) s'adapte à différents types de pâtes, dont la colle. Un retour en temps réel équilibre automatiquement la pression, évitant ainsi les frottis ou les ponts. Cette configuration minimise les déchets et prend en charge les lignes à grande vitesse, ce qui en fait un atout essentiel pour les tâches des machines d'impression automatiques PCB dans des environnements exigeants.
Le système unique de convoyeur à bande déplace les PCB jusqu'à 1 500 mm/s, avec des positions d'arrêt précises pour éviter les bourrages. Les pinces latérales et les buses d'aspiration maintiennent fermement les planches, assurant un contact plat avec le pochoir pour des impressions nettes. La hauteur de transport est de 900 ± 20 mm, compatible avec les flux de gauche à droite ou bidirectionnels. Les broches magnétiques et les blocs de support réglables gèrent les PCB déformés à moins de 1 %, tandis que la plate-forme élévatrice programmable élève les planches à une hauteur optimale. Cette conception d'imprimante à souder entièrement automatique réduit le temps de configuration à moins de 5 minutes, augmentant ainsi le débit. Il est conçu pour la fiabilité, avec des pièces nécessitant peu d'entretien comme les roulements NSK, idéal pour les opérations 24h/24 et 7j/7 dans les configurations d'imprimantes à pochoirs SMT.
Le système de vision utilise des anneaux lumineux uniformes et des sources coaxiales pour une détection claire des points de marquage sur des cartes étamées, plaquées or ou FPC. L'éclairage réglable sur toute la plage identifie les marques avec précision, permettant un calibrage automatique pour des ajustements X/Y de ± 10 mm et θ de ± 2°. Associé à une plate-forme à trois axes entraînée par des moteurs à connexion directe, il permet un alignement rapide et précis. Le module de nettoyage offre des options sèches, humides, sous vide ou manuelles, avec une utilisation d'alcool et de papier contrôlée par logiciel pour économiser les matériaux. Un moteur d'échappement spécial assure une forte traction sous vide. Cette combinaison dans l'imprimante à pochoirs entièrement automatique maintient les opérations propres et efficaces, prenant en charge de longs tirages sans interruption.
| Spécification
| Modèle | I.C.T - 4034 | I.C.T5134 | I.C.T - 5151 |
| Taille du cadre (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB taille (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direction de transport | Gauche à droite; Droite à gauche; Gauche gauche; Droit à droite | ||
| Système de support | Pin magnétique / Tableau supérieur ajusté / bloc de support | ||
| Système de serrage | Serrage latéral (buse à vide, pression Z rétractable automatisée en option) | ||
| Tête d'imprimante | Deux têtes d'impression motorisées indépendantes | ||
| Type de raclette | Acier inoxydable (standard), plastique | ||
| Système de nettoyage | Sec, humide, vide | ||
| Inspection | Inspection 2D (standard) | ||
| Alimentation électrique | C.A. : 220±10%,50/60HZ,3Kw | ||
| Méthode de contrôle | Contrôle PC | ||
| Dimension (mm) | 1220 * 1355 * 1500 | 1220 * 1355 * 1500 | 1220 * 1550 * 1500 |
| Modèle | I.C.T - 6534 | I.C.T-6561 | I.C.T-9060 |
| Taille du cadre (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB taille (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330 * 1370 * 1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.

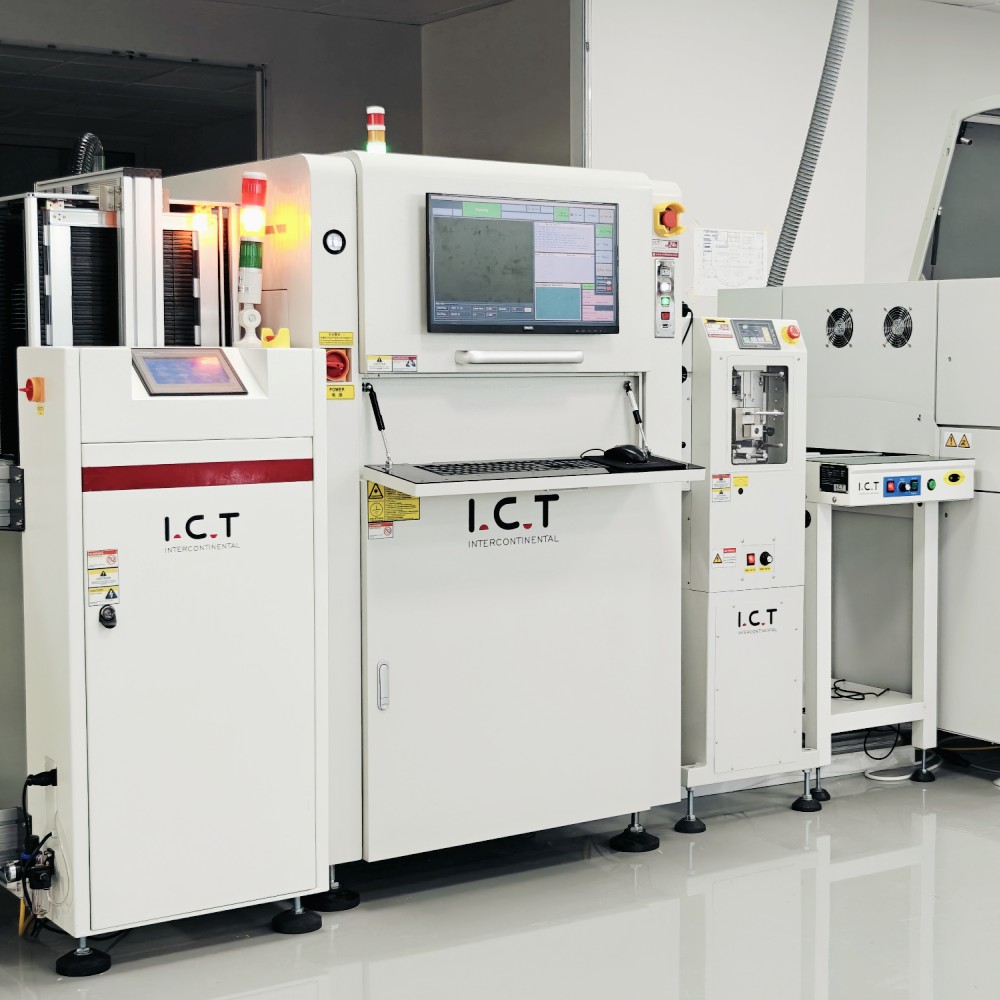

| SMT Liste des équipements de ligne
Notre ligne de production PCBA de haute qualité comprend des équipements avancés pour un assemblage PCB efficace et précis. La ligne SMT entièrement automatisée comprend un chargeur, une imprimante automatique pour une application précise de la pâte à souder, une machine de transfert pour un placement précis des composants, un four de refusion pour un soudage fiable et un système AOI pour une inspection approfondie des défauts. Cette ligne de production PCBA de haute qualité garantit un fonctionnement fluide, une fiabilité élevée et un assemblage SMT à faible coût, répondant aux diverses exigences de l'industrie.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| Prendre et placer la machine | Monte les composants sur les PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| AOI machine | Inspecte les joints de soudure et les défauts de placement. |
| SPI Machine | Vérifie la hauteur et la qualité de la pâte à souder. |
| Équipement de traçabilité | Enregistre et suit les données de production : Machine de marquage laser /Monteur d'étiquettes/Imprimante à jet d'encre |
| Vidéo de réussite client
Dans le cadre d'un projet récent, des ingénieurs I.C.T se sont rendus chez un fabricant nord-américain d'appareils de beauté pour installer deux lignes de production SMT complètes. La configuration comprenait des machines de marquage laser, des machines d'impression SMT avec SPI, des placeurs de puces Panasonic, des fours de refusion Heller, des outils d'inspection AOI, des convoyeurs PCB, des nettoyeurs PCBA et des réchauffeurs de stockage de pâte à souder automatisés. Notre équipe a géré chaque étape, de l'alignement des équipements à l'intégration des logiciels, garantissant un fonctionnement fluide dans des délais serrés. Grâce à une formation pratique et à un dépannage en temps réel, nous avons optimisé les lignes pour une disponibilité de 99 % et respecté des normes de qualité strictes. Le client a réussi l'acceptation de la production dans les délais prévus, lançant ainsi une production en grand volume pour les marchés mondiaux. Cette collaboration met en valeur l'expertise de I.C.T dans les déploiements à l'étranger, transformant des installations complexes en systèmes fiables et efficaces qui stimulent la croissance de l'entreprise.
| Service après-vente et assistance à la formation
I.C.T fournit des services de bout en bout pour maximiser votre investissement dans une machine d'impression automatique PCB. De la consultation initiale et de la planification de lignes personnalisées à l'installation sur site, notre équipe mondiale garantit une installation rapide et une interruption minimale. Nous proposons des programmes de formation sur mesure, à distance et en personne, pour les opérateurs et le personnel de maintenance, couvrant l'utilisation quotidienne, le dépannage et l'intégration de l'Industrie 4.0. L'assistance continue comprend des diagnostics à distance 24h/24 et 7j/7, le stockage de pièces de rechange et des audits annuels pour optimiser les performances. Avec huit succursales dans le monde, nous localisons des solutions pour des temps de réponse rapides. Qu'il s'agisse de mettre à niveau des lignes existantes ou de construire de nouvelles usines, l'approche unique de I.C.T réduit les risques, réduit les coûts et permet à votre équipe d'assurer une efficacité durable.
| Commentaires des clients
Nos clients sont ravis du dévouement de I.C.T. 'Les ingénieurs étaient des pros : ils ont résolu notre problème d'imprimante SMT du jour au lendemain et ont formé notre équipe sur le terrain', partage un constructeur automobile européen. Les fabricants d'appareils de beauté en Amérique du Nord vantent la fiabilité de l'équipement : 'Zéro temps d'arrêt depuis l'installation ; l'imprimante à pochoirs entièrement automatique a transformé nos rendements.' L'emballage est également félicité : 'Les caisses sont arrivées parfaites, aucun dommage à travers les océans.' Les réponses rapides transparaissent : 'Réponses aux e-mails en quelques heures, pièces expédiées le jour même : de vrais partenaires.' Ces histoires reflètent notre engagement envers l'excellence, bâtissant la confiance un succès à la fois.
| Certifications et normes
I.C.T respecte les normes les plus élevées avec le marquage CE pour la sécurité, la conformité RoHS pour les matériaux respectueux de l'environnement et la norme ISO9001 pour une gestion de qualité robuste. Notre portefeuille comprend plusieurs brevets sur les contrôles d'impression, les systèmes de nettoyage et les technologies de transport, garantissant ainsi une longueur d'avance en matière d'innovation. Ces certifications valident nos processus, de la conception à la livraison, garantissant des performances fiables PCB des machines d'impression automatiques dans le monde entier.
| À propos de la société I.C.T et de notre usine SMT
Fondée en 2012, I.C.T s'est rapidement développée pour devenir une plateforme mondiale à valeurs croisées comptant 89 collaborateurs, dont 20 ingénieurs, répartis sur 12 000 m² d'installations et huit succursales. Nous servons plus de 1 600 clients dans 72 pays, fournissant des solutions d'usine complètes SMT, de la R&D à l'assemblage. Notre usine de Dongguan propose une conception, une production et des tests stricts en interne, tels que des rodages de 48 heures et des étalonnages de précision, dans le cadre des systèmes de qualité ISO9001. Avec un capital social de 30 millions de dollars, nous nous sommes développés grâce à l'intégrité, la simplicité et l'innovation, en localisant le soutien à la mondialisation. Rejoignez les milliers de personnes qui sont passées de lignes zéro à des lignes à haut rendement grâce à notre technologie fiable et rentable.
