PCB Ligne de montage
I.C.T
| Quantité: | |
|---|---|
| SMT Essentiels de la production en ligne complète
I.C.T propose une ligne de production complète SMD à partir de trois propres usines et plus de 22 ans de savoir-faire SMT. Nous donnons des plans d'usine, des agencements, le nombre de travailleurs, le retour sur investissement pour les fabricants SMD. Les lignes peuvent être semi-automatiques ou entièrement automatiques avec des chargeurs, des imprimantes, des placeurs, des fours de refusion, AOI, des déchargeurs. Une personne dirige le quart de travail. Puissance faible à 18Kw/H. Nous aidons SMD entreprises du monde entier. Installer en 3 jours avec test air, électricité, échappement, lumière, 23±0,9°C. Formation 7-15 jours sur les logiciels, soins, sécurité, réparation. Service mondial de 15 ans. Ce tout-en-un permet à votre usine SMD de démarrer rapidement, de se développer de manière simple, à faible risque pour les nouvelles ou les grandes entreprises SMD avec une bonne aide et de véritables gains.
| Caractéristiques détaillées du produit
Flux d'automatisation transparent
La ligne de production SMD associe des machines dotées d'un logiciel intelligent pour des informations immédiates et un rendement élevé sur les cartes SMD. Les Loader prennent SMD tailles de planche. Les imprimeurs mettent de la pâte avec l'appareil photo sur les éclats ou les traces. Les placeurs déposent rapidement de petites pièces 01005. Maintien de refusion ±0,9°C pour une soudure solide. AOI trouve mauvais avec l'IA. Les déchargeurs trient. Rendement supérieur à 25 % dans la chaîne d'assemblage à grande vitesse SMD. Convient à une petite ou grande planche SMD. tampon restez uniforme, surveillez les outils à distance, changez rapidement de recette automatique, suivez chaque partie pour le mélange avec moins d'arrêt et une règle complète.
Système de collage précis
Les imprimantes de la chaîne de production SMD verrouillent le pochoir super à droite et ajustent le cadre pour la carte SMD. Changement rapide coupe attente. Remplissage automatique propre garder le même. La pâte de contrôle 3D s'arrête trop tôt. Clé pour SMD puce ou ligne. Travailler avec beaucoup de pâte, à feu doux pour les parties molles. Changement de raclette même sur terrain rugueux, soulever bien, laisser tomber mal, laisser pousser rapidement le nouveau SMD avec une vitesse constante, plus, moins de réparation, un grand changement de compte.
Module de placement des composants
Les placeurs de la chaîne de production SMD utilisent JUKI pour une chute rapide des copeaux à droite sur la carte SMD. Prenez le 01005 jusqu'au grand sans arrêt. Le guide de la caméra ne se trompe pas. Vitesse de poussée multi-têtes élevée. Rechargement automatique du chargeur sans arrêt. Logiciel adapté au type SMD démarrage facile. Erreur de coupe complète SMD, augmentation de la vitesse de ligne, mélange de poignées SMD taille d'un commutateur simple, ensemble intelligent, bien sûr, répétition quotidienne élevée SMD marque de la carte.
Processus de refusion fiable
Les fours ont plus de 12 zones d'air propre, même la chaleur dans la chaîne de production SMD. L'azote rend le lien de puissance joint SMD résistant. Profil ajusté à la planche automatiquement. Cool, arrête de plier gros SMD. Économie de chaleur 18Kw/H. L'écran contient de nombreux profils. Doit SMD durer. Convoyeur logiciel de liaison à la bonne vitesse, changement facile, contrôle de construction sans arrêt à long terme, main sûre, aide à produire de l'énergie verte non-stop.
Outils d'inspection intelligents
AOI prenez une photo 8K rapidement, repérez la mauvaise soudure de la carte SMD. L'IA intelligente depuis le travail. Envoyez rapidement le correctif. Déposez le mauvais dans la chaîne de production SMD. Donner le rapport d'une meilleure façon. Mauvais côté automatique sans arrêt, sauvegarde des informations, look rapide, correction de nombreux types moins en panne, bonne piste, note automatique.
| Exigences d'aménagement d'usine
| Détails | des projets | de la catégorie |
|---|---|---|
| Exigences d'aménagement d'usine | Disposition du circuit d'air d'usine | Utilisez une source d’air d’usine ou une machine à air comprimé sans huile séparée. La pression doit être supérieure à 7 kg/cm². |
| Disposition électrique de l'usine | AC 220 monophasé (220 ± 10 %, 50/60 Hz) CA triphasé 380 V (380 ± 10 %, 50/60 Hz) | |
| Disposition des gaz d'échappement d'usine | Le débit minimum du conduit d'évacuation est de 500 pieds cubes par minute (14,15 m³/min). | |
| Disposition de l'éclairage d'usine | L'éclairage idéal en usine est de 800 ~ 1 200 LUX, au moins pas moins de 300 LUX. | |
| Disposition de la température d'usine | La température ambiante de l'atelier de production est de 23 ± 3 °C, généralement de 17 à 28 °C, et l'humidité relative est de 45 % à 70 % HR. | |
| Préparation du matériel | Liste de nomenclature | Répertoriez toutes les pièces et quantités nécessaires pour l'assemblage de la chaîne de production PCBA. |
| Fichier CAO | Fichier de conception numérique pour planifier la disposition PCB et la configuration de la machine. | |
| Fichier Gerber | Fichier standard pour pochoir de fabrication et d'impression PCB. | |
| Pâte à souder | Matériau appliqué sur les tampons avant de placer les composants dans l'imprimante. | |
| SMD Matériaux des composants | Pièces à montage en surface comme des puces et des résistances pour le placement. | |
| Alcool industriel | Utilisé pour nettoyer les tableaux et les pochoirs pendant le processus d'installation. | |
| Ceinture d'épissure | Ruban adhésif pour connecter les bobines d'alimentation sans arrêter la ligne. | |
| pochoir | Tôle métallique avec trous pour imprimer la pâte à souder avec précision. |

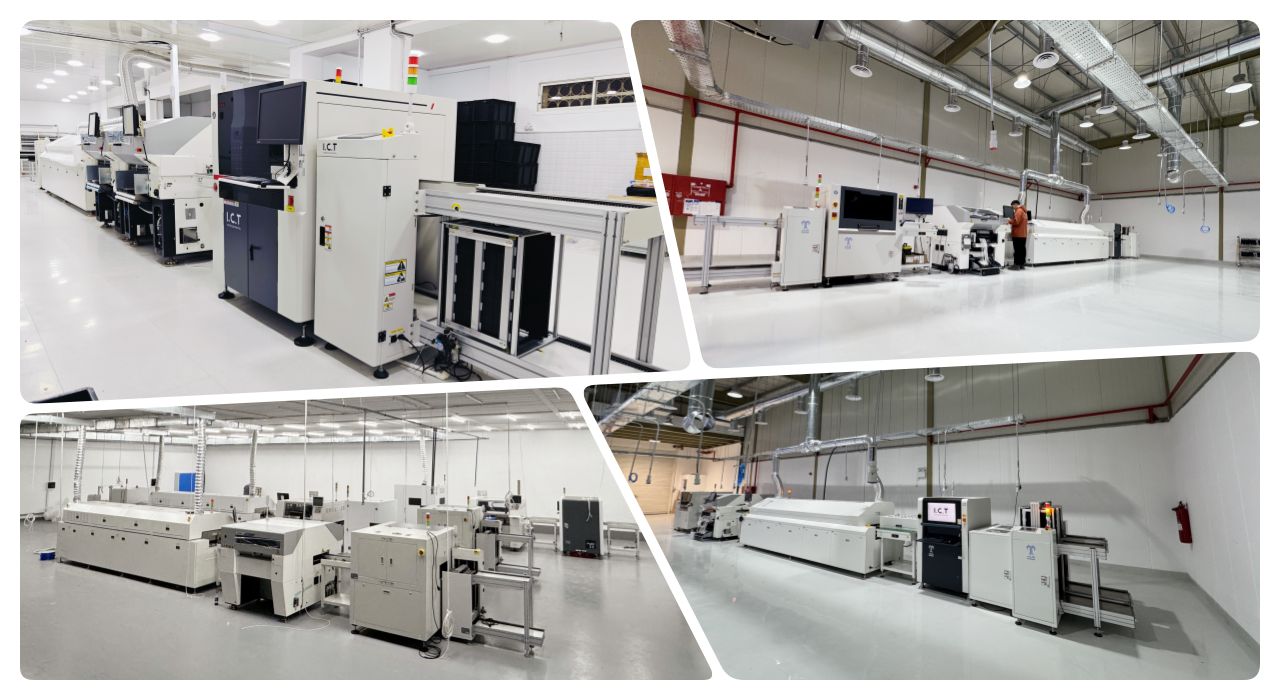

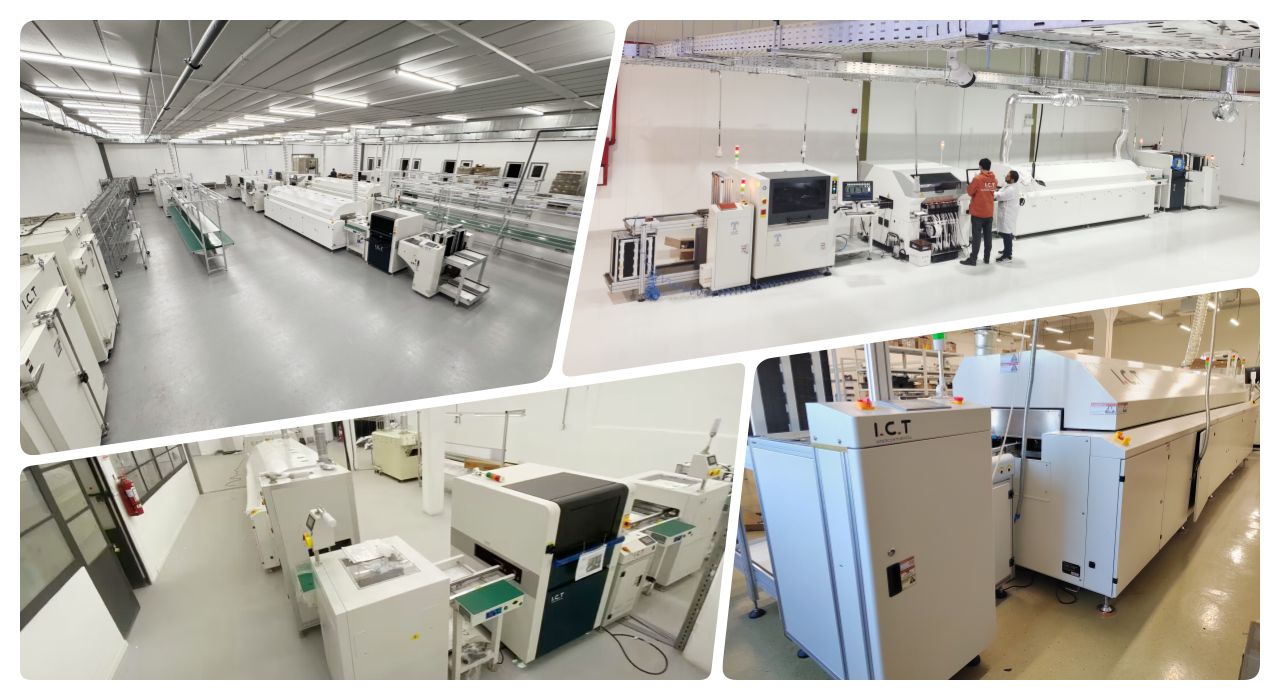

| SMT Liste des équipements de ligne
I.C.T La ligne de production PCBA de haute qualité comprend des équipements avancés pour un assemblage PCB efficace et précis. La ligne SMT entièrement automatisée comprend un chargeur, une imprimante automatique pour une application précise de la pâte à souder, une machine de transfert pour un placement précis des composants, un four de refusion pour un soudage fiable et un système AOI pour une inspection approfondie des défauts. Cette ligne de production PCBA de haute qualité garantit un fonctionnement fluide, une fiabilité élevée et un assemblage SMT à faible coût, répondant aux diverses exigences de l'industrie.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| PCB Convoyeur | Convoyeur transporte les PCB pendant la fabrication. |
| Prendre et placer la machine | Monte les composants sur PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| AOI machine | Inspecte les joints de soudure et les défauts de placement. |
| SPI Machine | Vérifie la hauteur et la qualité de la pâte à souder. |
| Équipement de traçabilité | Enregistre et suit les données de production : machine de marquage laser/monteur d'étiquettes/imprimante à jet d'encre |
| SMT Machine de nettoyage | Utilisé pour nettoyer les PCB, les pochoirs, les luminaires, les buses, etc. |
| PCB Machine de routage | Coupez le PCBA dans le produit final |
| Vidéo de réussite client
Un client algérien fait tester son téléphone en usine. Apportez dix+ PCB matériel. Nous organisons un spectacle en direct. Pâte d'imprimante entièrement automatique parfaite. SPI point de contrôle. RX-8 petite pièce rapide. RS-1R grande droite. Protection du bac d'alimentation sans arrêt. Soudure par refusion forte. AOI pas de mal. 5700 coupe nette. Courez doucement et rapidement. Démonstration SMD Ligne de production adaptée au téléphone SMD. Le client adore la qualité de la vitesse. Approuver le plan du conseil sur la même ligne de maison.
| Services d'assistance
I.C.T apporte une aide complète SMD Ligne de production le lendemain. L'équipe a mis 3 jours de contrôle. L'ingénieur forme les gens sur les logiciels machine pendant 7 à 15 jours. Partagez des conseils d'entretien, mettez à niveau, séparez-vous rapidement. Le monde du service sait depuis 15 ans. Le responsable corrige une visite téléphonique rapide. L'assistant ne manquera certainement pas. Ligne d'assistance, meilleur temps, course rapide, moins d'arrêt. Aide lointaine instantanée. La visite annuelle garde l'équipement frais, nouveau changement de pointe.
| Points saillants des commentaires des utilisateurs
Client comme ingénieur aide rapide sur la ligne de production en mer SMD. Dites que le rapport tourne régulièrement vers le bas. Emballez le bateau en toute sécurité. Heure de réparation de réponse rapide. Le travail en ligne est bon et rend la journée agréable. Formez rapidement le nouveau personnel.
| Normes de qualité respectées
I.C.T est conforme aux normes CE, RoHS, qualité ISO9001, nouveau brevet. Montrez SMD Ligne de production un monde bien sûr. Testez chaque envoi complet de machine.
| À propos de la société et de l'usine I.C.T
I.C.T possède trois employés de R&D et 20 ingénieurs. Croissance rapide sur 25 ans, aide 1 600 clients dans 72 pays. Grande étape de règle de qualité de test dur de 12 000 m² en usine. Donnez une aide complète au monde SMD. Propre fabrication, envoi rapide, bon prix. Venez voir le vrai temps de travail.
