YSM40R
I.C.T
| Quantité: | |
|---|---|
| Assemblage PCB haute vitesse efficace

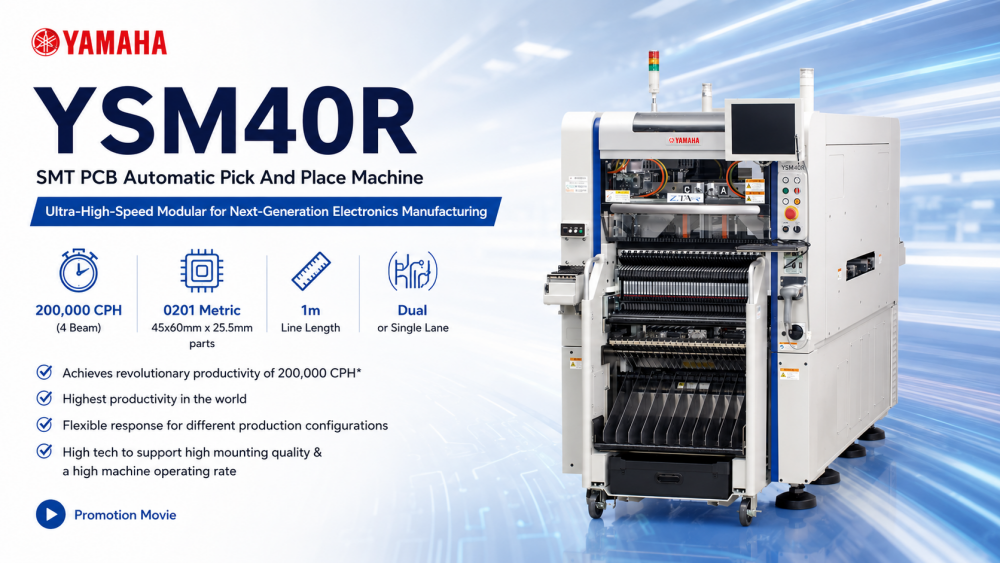

La YSM40R est une machine pick and place Yamaha SMT haute performance conçue pour un assemblage rapide et précis sur les lignes de production SMT modernes. Conçu pour gérer des cartes à deux ou à une seule voie, le système prend en charge les composants allant des puces 0201 ultra-petites aux pièces plus grandes. Avec un encombrement compact et des systèmes d'alimentation avancés, le YSM40R offre une production ininterrompue, une précision de placement élevée et une flexibilité exceptionnelle, ce qui en fait une solution idéale pour les fabricants de produits électroniques qui recherchent une efficacité et une sortie de haute qualité.
| Caractéristiques du produit
1. Placement ultra-rapide

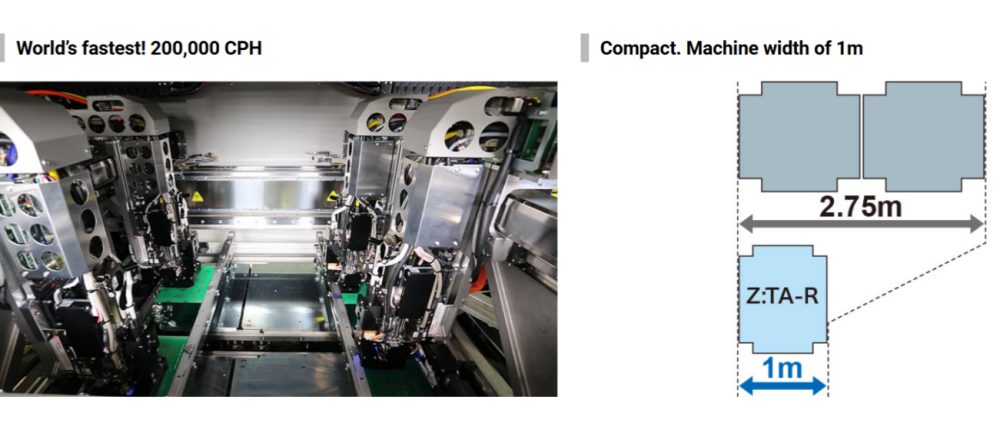

Le YSM40R atteint jusqu'à 200 000 CPH en utilisant une configuration à 4 faisceaux. Sa tête rotative avancée assure un ramassage et un placement rapides des composants, réduisant ainsi le temps de production tout en conservant une grande précision. Cette vitesse est idéale pour la fabrication de produits électroniques en grand volume et les opérations de ligne flexibles.
2. Gestion flexible des composants
Prenant en charge les composants allant des puces métriques 0201 aux connecteurs plus grands, le YSM40R s'adapte à plusieurs tailles et types de composants. La machine permet un fonctionnement à une ou deux voies, s'adaptant à une variété de tailles PCB et de demandes de production, garantissant un changement minimal et une efficacité élevée.
3. Système d'alimentation innovant
Le système d'alimentation à super chargement permet un approvisionnement continu en composants avec un temps d'arrêt minimal. En combinaison avec les options d'alimentation et de dispositif d'alimentation modulaires, les opérateurs peuvent rapidement reconfigurer les configurations pour différents formats de production, maximisant ainsi la flexibilité tout en maintenant un fonctionnement fluide.
| Spécification
| Modèle | Spécifications (YSM40R-4) à 4 faisceaux et 4 têtes . | Spécifications à 2 faisceaux et 2 têtes. (YSM40R-2) |
| Applicable PCB | L700 × L460 mm à L50 × L50 mm | |
| Vitesse | 200 000 CPH (lors de l'utilisation de la tête RS) | 58 000 CPH (lors de l'utilisation de la tête MU) |
| Composants applicables | 0201* à □6,5 mm (hauteur 2,0 mm ou moins) *option 03015 à 45×60m (Hauteur 15mm ou moins) | 0402 à 45×100 mm (hauteur 15 mm ou moins) 0603 à 45×100 mm (hauteur 25,5 mm ou moins) |
| Précision de montage | +/-35μm (25μm) Cpk≧1,0 (3σ) | +/-40 μm (30 μm) Cpk≧1,0 (3σ) |
| Nombre de types de composants * Conversion de bande de 8 mm de largeur | Max. 80 alimentateurs avec têtes RS Max. 88 mangeoires avec têtes MU Max. 84 alimentateurs avec têtes RS x 2 + MU x 2 | 92 alimentateurs avec têtes MU ou FL |
| Alimentation électrique | CA triphasé 200/208/220/240/380/400/416 V +/-10 % | |
| Source d'alimentation en air | 0,45 MPa ou plus, à l'état propre et sec | |
| Dimension externe | L1 000 × L2 100 × H1 550 mm | |
| Poids | Env. 2 100 kg | |
* Les spécifications et l'apparence sont sujettes à changement sans préavis.
| SMT Liste des équipements de ligne
Le Σ-G5SⅡ est généralement intégré dans une ligne de production complète SMT comprenant une imprimante de pâte à souder, un système d'inspection SPI, un four de refusion, une machine d'inspection AOI et un équipement de manutention PCB. I.C.T propose une intégration complète couvrant les solutions SMT, DIP, de revêtement et d'automatisation d'usine intelligente pour aider les clients à construire des systèmes de fabrication électronique efficaces et évolutifs dans le monde entier.
I.C.T propose également une large gamme de machines de prélèvement et de placement Yamaha SMT, notamment les modèles Σ-F8S et Σ-G5SⅡ. Ces systèmes offrent différentes vitesses, configurations de tête et options de manipulation des composants, permettant aux fabricants de produits électroniques de sélectionner la solution idéale pour la production en petit, moyen ou grand volume. Toutes les machines s'intègrent parfaitement aux lignes complètes SMT, garantissant une qualité et une efficacité de production constantes sur tous les modèles.
| Vidéo de réussite client
Au Kazakhstan, I.C.T a livré avec succès une ligne complète SMT pour la production d'alimentations électriques, comprenant un chargeur SMT, une imprimante entièrement automatique, un four de refusion, un convoyeur et un AOI hors ligne. Les ingénieurs I.C.T ont assuré l'installation et la formation sur site, garantissant que la ligne atteint des performances optimales. Le client a loué la qualité de l'équipement et le support : 'Toutes les machines proviennent de Chine I.C.T. Bonne qualité et prix. Merci Andy et Billy d'avoir construit cette ligne et de nous avoir formés à l'utilisation de ces machines.'
| Service et assistance à la formation
I.C.T fournit des services complets comprenant l'installation, la formation technique et une assistance continue pour toutes les lignes SMT. Nos ingénieurs guident les opérateurs dans le fonctionnement de la machine, la configuration de la production et le dépannage. La formation est adaptée au flux de production de chaque client, garantissant des performances optimales et une intégration fluide dans les processus d'usine existants. Nous offrons une assistance continue à distance et sur site pour maintenir la stabilité et l'efficacité de la production.
| Éloge du client
Les clients félicitent systématiquement I.C.T pour son assistance rapide et professionnelle, ses machines de qualité et sa livraison sécurisée. Les ingénieurs sont reconnus pour leur formation pratique, tandis que l'équipement est salué pour sa fiabilité et sa facilité d'utilisation. Notre service réactif garantit que les problèmes sont résolus rapidement, aidant ainsi les usines à maintenir une production continue et une production de haute qualité.
| Notre certification
Les machines I.C.T SMT sont certifiées CE, RoHS, ISO9001 et incluent plusieurs brevets pour une technologie innovante. Notre système de gestion de la qualité garantit que tous les équipements répondent aux normes mondiales de sécurité et d'environnement, offrant ainsi aux clients des solutions de production fiables, conformes et hautement performantes.
