YRM20
Yamaha
| Quantité: | |
|---|---|
| Pick & Place avancé à grande vitesse SMT

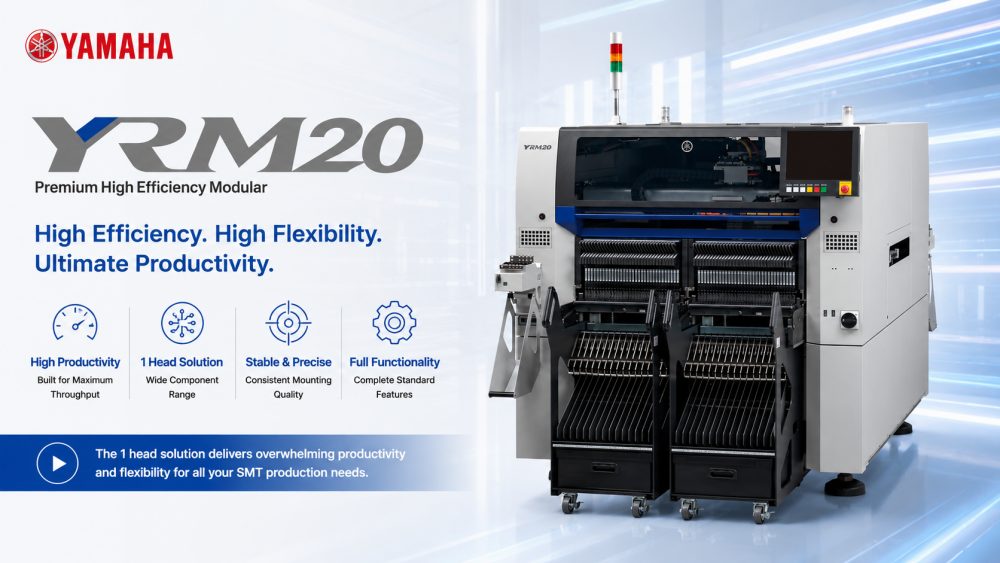

La Yamaha YRM20 est une machine de sélection et de placement entièrement automatique SMT conçue pour la production électronique moderne. Avec un fonctionnement à deux voies, des options de tête flexibles et des capacités haute vitesse, il peut gérer une large gamme de composants SMD depuis les puces 0201 jusqu'aux connecteurs plus grands. Sa conception modulaire et ses capteurs intelligents intégrés permettent un montage de haute précision tout en maintenant une efficacité de production exceptionnelle. YRM20 est idéal pour les fabricants à la recherche d'une solution fiable, rapide et polyvalente pour les lignes d'assemblage PCB compactes ou à grande échelle.
| Caractéristiques du produit
Fonctionnement à double voie à grande vitesse
Le YRM20 fonctionne avec des options à deux voies, permettant le placement simultané de composants sur deux cartes pour une productivité optimisée. Les configurations multi-têtes à grande vitesse permettent un débit de 200 000 CPH, garantissant une réalisation rapide même pour les cartes complexes tout en conservant une précision de placement précise.
Manipulation polyvalente des composants
Équipée d'une technologie multi-têtes flexible et de systèmes de ramassage avancés, la machine s'adapte aux composants du 0201 aux connecteurs plus grands. Les caméras intelligentes intégrées et la vision latérale vérifient le placement en temps réel, réduisant ainsi les erreurs et garantissant un assemblage de qualité.
Outils de productivité améliorés
Les alimentateurs à super chargement minimisent les temps d'arrêt pendant le réapprovisionnement des composants. Les largeurs de voie réglables et l'architecture modulaire offrent une adaptabilité à différentes tailles et formats de production PCB, prenant en charge un fonctionnement continu et des changements rapides.
| Spécification
| Modèle | Machine de sélection et de placement YRM20 | |
| Tête RM rotative à usage général à grande vitesse | Tête HM EN LIGNE | |
| Buses (par unité principale) | 18 | 10 |
| Composants applicables | 0201 à W12 x L12 mm, hauteur 6,5 mm ou moins | 0201 à L55 x L100 mm, hauteur 15 mm ou moins |
| Capacité de montage (en mode de production élevée) | 115 000CPH | 98 000 CPH |
| Précision de montage (en mode haute précision) | Lors d'une utilisation dans des conditions optimales en interne : ±0,025 mm Cpk≧1,0 | |
| Nombre de types de composants | Échange de chariot d'alimentation : Max. 128 types = 32 chargeurs x 4 (conversion pour chargeur de bande de 8 mm) | |
| PCB cotes | Spécifications à deux étages 1PCB transport : L810 x W510mm à L50 x W50mm 2PCB transport : L380 x W510mm à L50 x W50mm | |
| Alimentation électrique | CA triphasé 200/208/220/240/380/400/416V +/-10% 50/60Hz | |
| Source d'alimentation en air | 0,45 MPa ou plus, à l'état propre et sec | |
| dimension externe (hors projections) | L1374 x L1948 x H1445 mm | |
| Poids | Env. 2 250 kg (unité principale uniquement) | |
* Les spécifications et l'apparence sont sujettes à changement sans préavis.
* Contactez I.C.T pour plus de détails.
| SMT Liste des équipements de ligne
Le Σ-G5SⅡ est généralement intégré dans une ligne de production complète SMT comprenant une imprimante de pâte à souder, un système d'inspection SPI, un four de refusion, une machine d'inspection AOI et un équipement de manutention PCB. I.C.T propose une intégration complète couvrant les solutions SMT, DIP, de revêtement et d'automatisation d'usine intelligente pour aider les clients à construire des systèmes de fabrication électronique efficaces et évolutifs dans le monde entier.
I.C.T propose également une gamme de machines complémentaires SMT, notamment les modèles de prélèvement et de placement des séries YSM, YRM et Σ. Ces machines peuvent être intégrées pour construire des lignes d'assemblage complètes à grande vitesse, garantissant une production transparente depuis le chargement des planches jusqu'à l'inspection finale, offrant ainsi une solution automatisée à grande échelle pour diverses applications PCB.
| Vidéo de réussite client
I.C.T a livré avec succès une ligne entièrement automatique SMT au Kazakhstan pour un fabricant d'électronique de puissance. Nos ingénieurs ont assuré l'installation, la formation et l'assistance technique sur site. La gamme comprend une gamme complète de machines SMT : chargeur SMT, imprimante entièrement automatique, four de refusion, convoyeur SMT et machine hors ligne AOI. Le système a permis un assemblage PCB efficace et de haute qualité tandis que le client a acquis une expertise opérationnelle.
| Service et assistance à la formation
I.C.T fournit une prise en charge de bout en bout pour l'installation et la formation de YRM20. Nos ingénieurs guident les clients dans la configuration, l’exploitation et la maintenance des machines, garantissant ainsi que les lignes de production atteignent une efficacité optimale. Les services de guidage à distance et de réponse rapide garantissent des temps d'arrêt minimaux, aidant les usines à maintenir des opérations continues et de haute qualité.
| Éloge du client
'Toutes les machines proviennent de Chine I.C.T. Bonne qualité et prix. Merci Andy et Billy d'avoir construit cette ligne et de nous avoir formés à l'utilisation de ces machines.' Nos clients louent constamment notre expertise en ingénierie, notre expédition efficace et notre réponse rapide, qui garantissent un démarrage en douceur et une confiance en production.
| Notre certification
YRM20 est certifié CE, RoHS, ISO9001 et plusieurs brevets. I.C.T garantit le strict respect des normes mondiales de sécurité et de qualité, en fournissant des équipements fiables, sûrs et entièrement conformes aux fabricants internationaux d'électronique.
| À propos de I.C.T et de Factory
I.C.T est spécialisé dans les solutions SMT et THT, avec une solide équipe de R&D et de vastes installations de fabrication. Au service de milliers de clients dans le monde entier, nos usines suivent des processus de contrôle de qualité stricts et des systèmes complets de gestion des produits. Avec une portée mondiale et un support technique professionnel, I.C.T propose des solutions SMT complètes et hautes performances adaptées à diverses exigences de production.
