YSM20R
Yamaha
| Quantité: | |
|---|---|

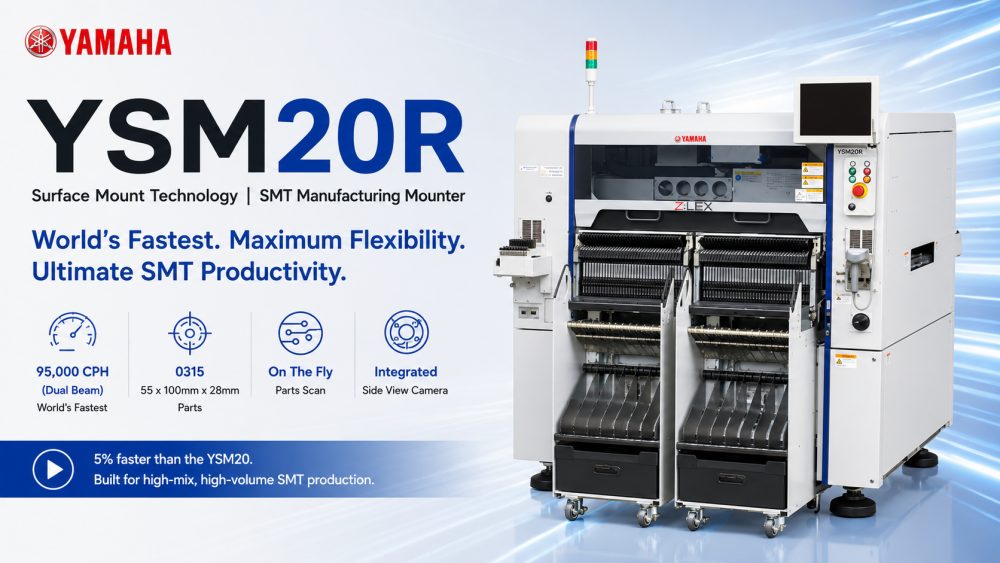

| Monteur de puce modulaire YSM20R SMT
L'YSM20R est une machine de sélection et de placement modulaire SMT conçue pour la production en grand volume PCB. Il prend en charge les opérations à une ou deux voies, les grandes planches et le placement à haute densité. Ses têtes polyvalentes et ses caméras grand champ gèrent efficacement divers composants, des minuscules 0201 aux grands 0315, tout en conservant une précision et une stabilité élevées. La conception modulaire permet un agencement flexible de la ligne de production et maximise l'efficacité.
| Caractéristiques du produit
Double faisceau et placement à grande vitesse
Équipé d'une conception à double faisceau, le YSM20R permet le fonctionnement simultané de deux voies, améliorant considérablement le débit. Les têtes de haute précision peuvent atteindre 95 000 CPH, équilibrant vitesse et précision.
Large compatibilité avec les composants et PCB
Prend en charge les grandes dimensions PCB : L810×W742 mm (une seule voie) et L810×W356 mm (double voie), pouvant accueillir jusqu'à 140 types de composants. La vision à balayage large garantit un placement précis sur diverses mises en page PCB.
Fonctionnement non-stop et chargement automatique
Avec les chargeurs de chargement automatique (ALF) et les séquenceurs de plateaux (ATS) en option, le YSM20R fonctionne en continu sans s'arrêter pour les changements de bande ou de plateau, réduisant ainsi les temps d'arrêt et maintenant les lignes de production très efficaces.
| Spécification
| Modèle | YSM20R-Z:LEX |
| Applicable PCB | Voie unique L810 x L490 à L50 x L50 Double étage Remarque : pour l'option à 2 faisceaux sur l'axe X uniquement Transport 1PCB : L810 x L490 à L50 x L50 Transport 2PCB : L380 x L490 à L50 x L50 |
| Capacité de montage | Axe X 2 faisceaux : tête polyvalente à grande vitesse (HM : High-speed Multi) x 2 95 000 CPH (dans des conditions optimales telles que définies par Yamaha Motor) |
| Précision de montage | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) (dans des conditions optimales telles que définies par Yamaha Motor lorsque des matériaux d'évaluation standard sont utilisés) |
| Composants applicables | Tête multi-vitesse (HM) REMARQUE : 0201 à L55 x L100 mm (reconnaissance d'indexation supérieure à W45 mm), hauteur 15 mm ou moins Remarque : Une hauteur de composant de 6,5 mm ou plus ou des tailles de composants de 12 mm de longueur/largeur ou plus nécessitent une multi-caméra en option. Veuillez nous contacter pour plus d'informations concernant le montage des composants 0201. Tête de composants de forme irrégulière (FM : Flexible Multi) : 03015 à L55 x L100 mm (reconnaissances d'indexation supérieures à W45 mm), hauteur 28 mm ou moins |
| Nombre de types de composants | Plaque fixe : 140 types (conversion pour chargeur de bande 8 mm) Échange de chariot d'alimentation : Max 128 types (conversion pour chargeur de bande 8 mm) Plateaux pour 30 types (type fixe : maximum, lorsqu'il est équipé de sATS30) et 10 types (type de chariot : maximum, lorsqu'il est équipé de cATS10) |
| Alimentation électrique | CA triphasé 200/208/220/240/380/400/416 V ±10 % 50/60 Hz |
| Source d'alimentation en air | Air propre et sec de 0,45 MPa ou plus |
| Dimension externe | L1 374 x L1 857 x H1 445 mm |
| Poids | Env. 2 050 kg |
* Les spécifications et l'apparence sont sujettes à changement sans préavis.
* Contactez I.C.T pour plus de détails.
| SMT Liste des équipements de ligne
Le Σ-G5SⅡ est généralement intégré dans une ligne de production complète SMT comprenant une imprimante de pâte à souder, un système d'inspection SPI, un four de refusion, une machine d'inspection AOI et un équipement de manutention PCB. I.C.T propose une intégration complète couvrant les solutions SMT, DIP, de revêtement et d'automatisation d'usine intelligente pour aider les clients à construire des systèmes de fabrication électronique efficaces et évolutifs dans le monde entier.
I.C.T propose plusieurs supports Yamaha SMT, notamment YSM10, YSM20, YSM40R, couvrant les petits PCB jusqu'aux grandes cartes haute densité. Tous les modèles présentent une configuration modulaire, un placement rapide, une large compatibilité de composants et un fonctionnement de haute précision, adaptés aux diverses exigences des lignes de production.
| Vidéo de réussite client
Au Kazakhstan, I.C.T a livré avec succès une ligne de production SMT entièrement automatique pour la fabrication d'alimentations électriques. Les ingénieurs ont assuré l'installation et la formation sur site, garantissant une production fluide. La ligne comprenait un chargeur SMT, une imprimante entièrement automatique, un four de refusion, un convoyeur SMT et une inspection AOI hors ligne.
Commentaires des clients : 'Toutes les machines proviennent de Chine I.C.T. Merci. Bonne qualité et prix. Merci Andy et Billy d'avoir construit cette ligne. Et de nous avoir formés à l'utilisation de ces machines. Merci beaucoup.'
| Service et assistance à la formation
I.C.T fournit des solutions complètes de services et de formation. Les ingénieurs peuvent effectuer une mise en service sur site, des conseils d'installation et une formation opérationnelle, aidant ainsi les clients à atteindre une montée en puissance rapide. La formation couvre le fonctionnement des machines, l’optimisation des lignes de production et les routines de maintenance. Qu'il s'agisse de machines uniques ou de configurations d'usine complètes, I.C.T offre une assistance technique réactive et de bout en bout.
| Éloge du client
Les clients félicitent les ingénieurs I.C.T pour leur professionnalisme, leur patience et leur réactivité. Le YSM20R et la gamme complète se distinguent par leur excellente qualité, leur livraison rapide et leur emballage soigné. Les clients signalent une mise en service fluide et une formation efficace, permettant au personnel de fonctionner efficacement dès le premier jour.
| Notre certification
YSM20R et la ligne de production complète I.C.T sont certifiés CE, RoHS et ISO9001, répondant aux normes de qualité internationales. I.C.T détient également des brevets exclusifs, garantissant des équipements innovants, stables et sûrs pour les clients du monde entier.
| À propos de I.C.T et de Factory
I.C.T exploite un système complet de R&D et de fabrication, avec une équipe nombreuse et en croissance rapide, au service de plus de 1 700 clients mondiaux dans plus de 80 pays. Un contrôle de qualité strict garantit que toutes les machines de prélèvement et de placement SMT répondent à des normes de précision et de fiabilité élevées. I.C.T se consacre à fournir des solutions SMT entièrement usine, flexibles et évolutives.
