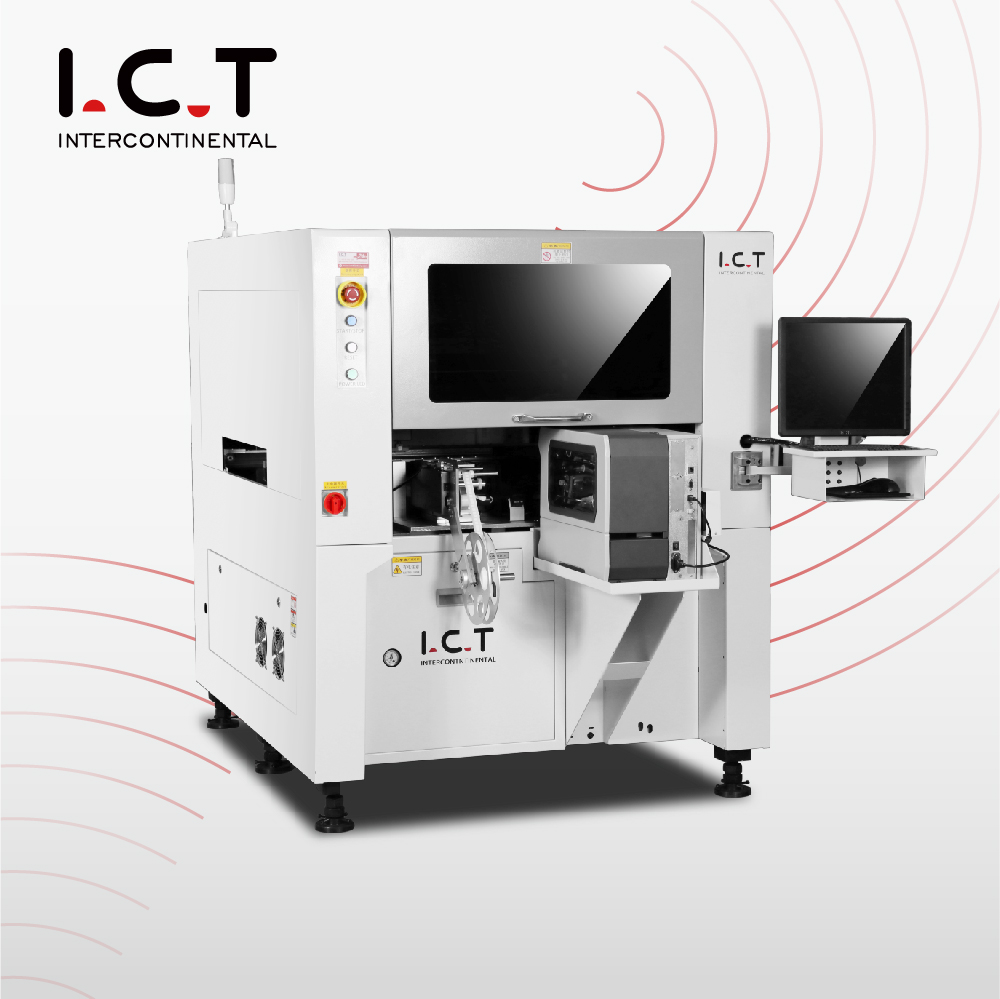

I.C.T-310P
I.C.T
Inline Label Sticker
| Quantité: | |
|---|---|

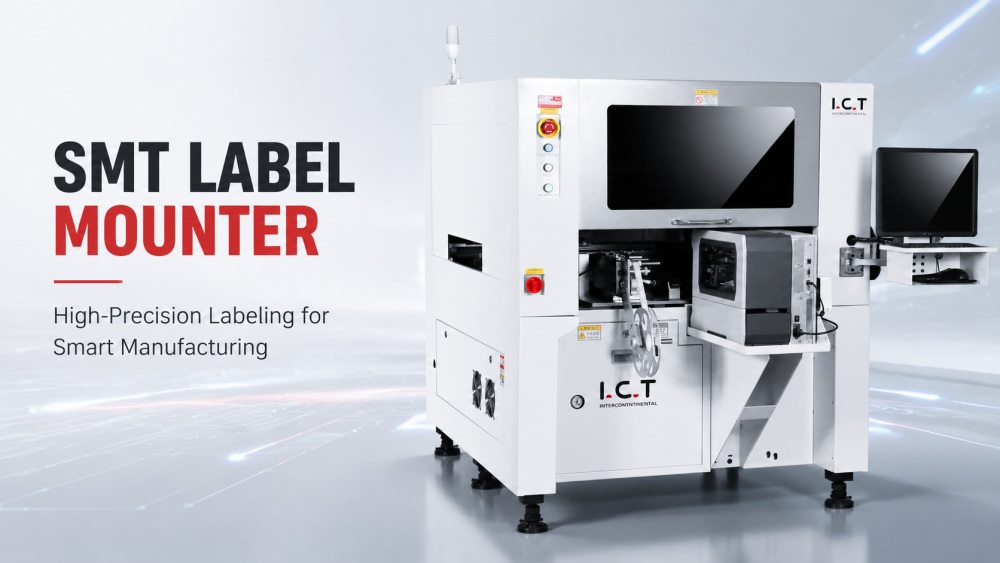

| SMT Présentation du monteur d'étiquettes
Le SMT Label Mounter place efficacement des étiquettes sur des PCB de différentes tailles et types. Conçu pour les chaînes d'assemblage PCB à grand volume, il prend en charge plusieurs matériaux et épaisseurs d'étiquettes. La machine est dotée de têtes de placement doubles, d'une détection de vide indépendante et d'une impression de codes-barres en option. I.C.T fournit une assistance technique complète, garantissant une installation et un fonctionnement fluides dans les environnements de production SMT. Sa conception de précision et ses capacités d'intégration permettent une connexion transparente avec les systèmes MES, améliorant ainsi la traçabilité et l'efficacité de la production dans la fabrication PCB.
| Fonctionnalité du monteur d'étiquettes SMT

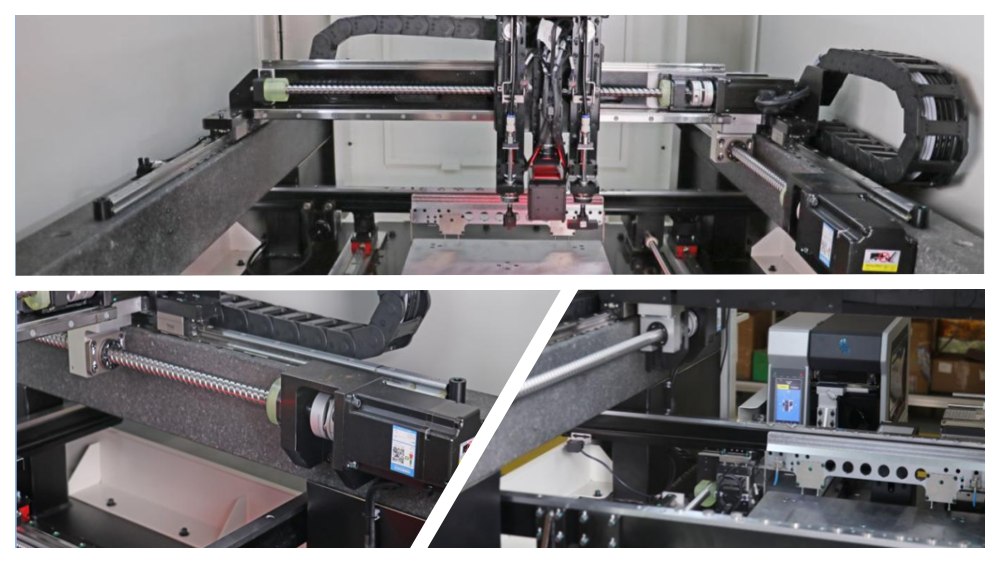

Le cadre en acier intégré et la base en marbre assurent la stabilité structurelle. Les vis à billes et les rails de guidage linéaire garantissent une grande précision, tandis que les servomoteurs importés offrent un mouvement rapide et un positionnement reproductible. La suspension du pont en arc améliore les performances de charge, permettant un fonctionnement à grande vitesse et à long terme sans déviation mécanique.

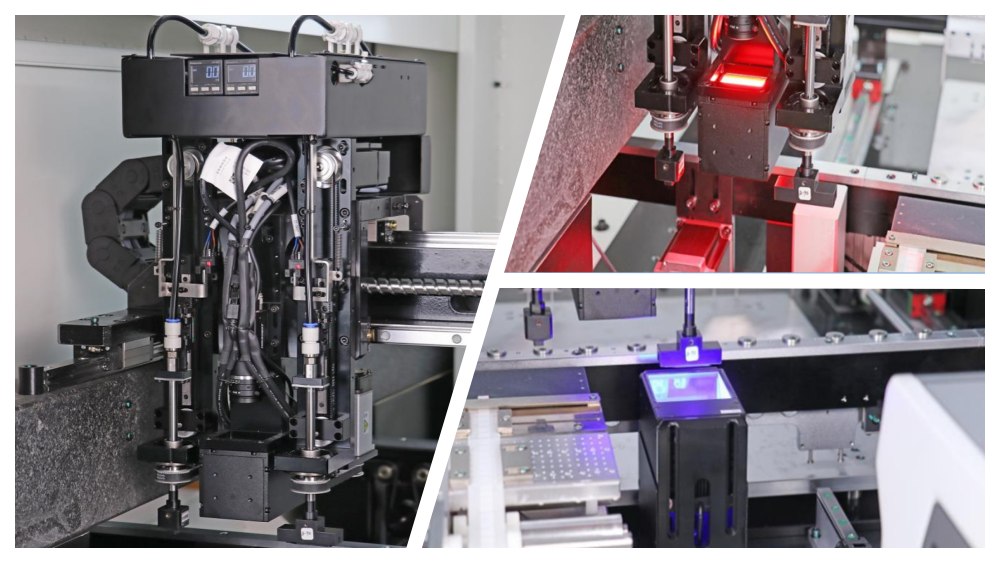

Les deux têtes de montage soulèvent, abaissent et tournent à 360° indépendamment. Les cannelures à billes importées et le positionnement visuel avec des caméras volantes et fixes garantissent une précision constante. Les lumières rouges et bleues améliorent la détection des étiquettes. Cette configuration permet un placement précis des étiquettes sur différents composants et hauteurs PCB, minimisant les erreurs et augmentant le débit.

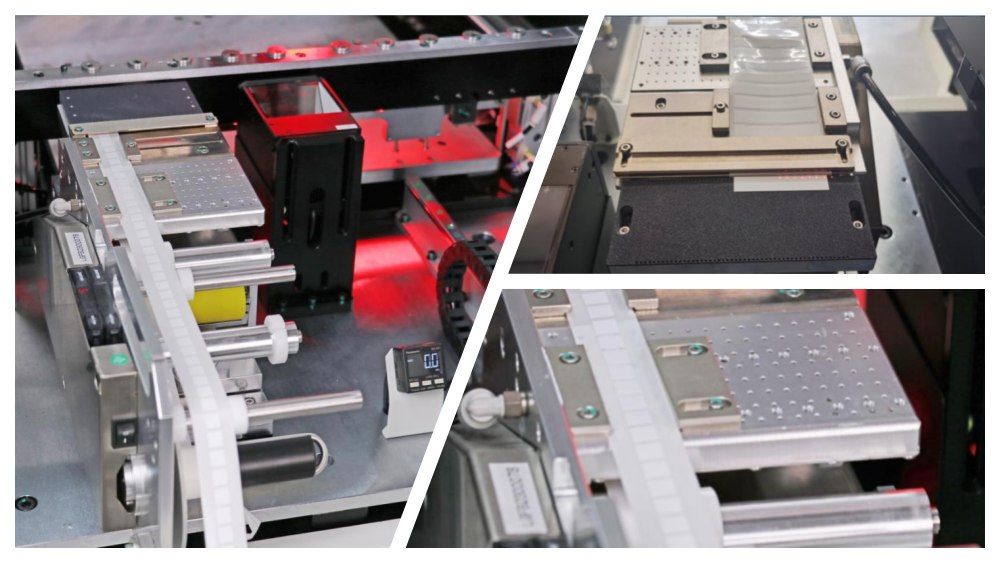

Deux chargeurs électriques intelligents gèrent une large gamme de formats d'étiquettes, de 1,8 × 2,0 mm à 100 × 40 mm. Les tapis antidérapants évitent le gaspillage, tandis que les capteurs optiques garantissent une distribution correcte des étiquettes. Des ajustements spéciaux s'adaptent aux matériaux complexes ou fragiles, maintenant l'efficacité de la production et réduisant les temps d'arrêt pour le rechargement du chargeur.

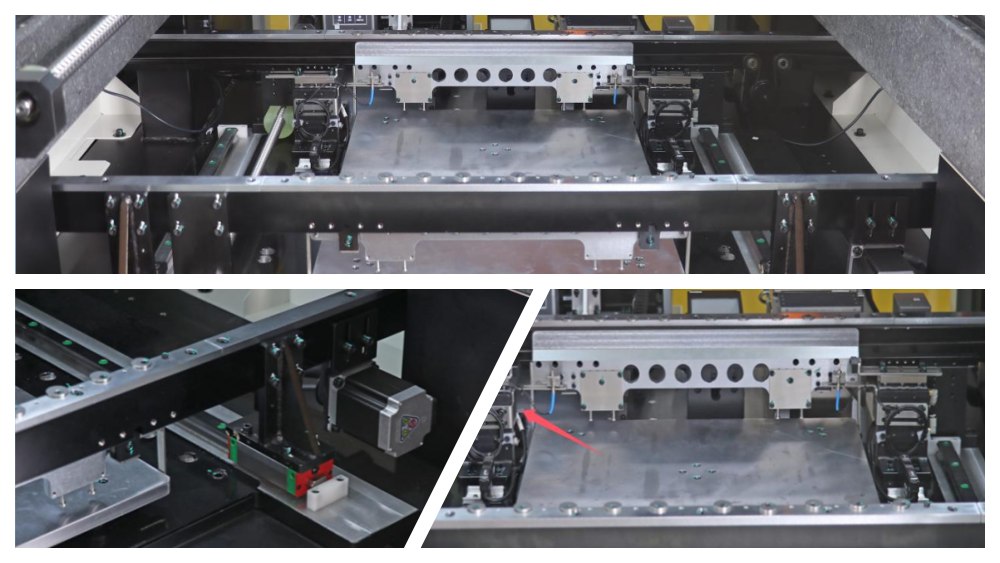

La vitesse du convoyeur est réglable et permet une direction flexible PCB. Des bloqueurs pneumatiques et des capteurs optiques assurent des positions d'arrêt précises. Une vis à billes et un rail coulissant synchronisés maintiennent le parallélisme des rails, évitant ainsi les bourrages PCB et permettant une production continue et fluide dans les lignes SMT.
| Spécifications du four de refusion
| Non. | L'article | I.C.T-310 | I.C.T-310D | I.C.T-310L |
|---|---|---|---|---|
| 1 | PCB taille | 50 × 50 mm ~ 340 × 280 mm | 50 × 50 mm ~ 400 × 350 mm | 100 × 100 mm ~ 600 × 500 mm |
| 2 | PCB Épaisseur | 1 à 6 mm | 1 à 6 mm | 1 à 6 mm |
| 3 | Position du chargeur | 2 | 4 | 2 |
| 4 | Largeur du chargeur | 105mm | 105mm | 105mm |
| 5 | Vitesse de montage | 2500 pièces/heure | 4000 pièces/heure | 1300 pièces/heure |
| 6 | Taille de l'étiquette | Chargeur d'étiquettes : 2 × 2 ~ 100 × 40 mm (imprimante de codes-barres en option : 13 × 13 ~ 100 × 40 mm) | Même | Même |
| 7 | Épaisseur de l'étiquette | 0,05 à 0,3 mm | 0,05 à 0,3 mm | 0,05 à 0,3 mm |
| 8 | Précision de l'étiquetage | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| 9 | Angle d'étiquetage | 360° | 360° | 360° |
| 10 | Ajutage | 2 | 2 | 2 |
| 11 | Aspirateur à buse | Pompe à vide | Pompe à vide | Pompe à vide |
| 12 | PCB hauteur de sécurité | Haut : <25 mm ; Bas : <25 mm | Haut : <25 mm ; Bas : <25 mm | Haut : <25 mm ; Bas : <25 mm |
| 13 | Hauteur de transfert | 900 ± 20 mm | 900 ± 20 mm | 900 ± 20 mm |
| 14 | Précision du positionnement | ± 0,025 mm | ± 0,025 mm | ± 0,025 mm |
| 15 | Précision répétée | ±0,005mm | ±0,005mm | ±0,005mm |
| 16 | Moment de montage | Maximum 3Kg | Maximum 3Kg | Maximum 3Kg |
| 17 | Méthode de positionnement | CCD + Marque | CCD + Marque | CCD + Marque |
| 18 | Convoyeur vitesse | 50 ~ 600 mm/min | 50 ~ 600 mm/min | 50 ~ 600 mm/min |
| 19 | Méthode de décapage | Détection fibre optique + contrôle logiciel | Même | Même |
| 20 | Détection d'aspiration | Tests sous vide, tests standard de chute | Même | Même |
| 21 | Largeur des rails | Ajustement automatique | Ajustement automatique | Ajustement automatique |
| 22 | Mode de contrôle | PC + Carte de contrôle industrielle | PC + Carte de contrôle industrielle | PC + Carte de contrôle industrielle |
| 23 | Interface MES | Réserver l'interface réseau | Réserver l'interface réseau | Réserver l'interface réseau |
| 24 | Pouvoir | AC220V/50Hz, 1KVA | AC220V/50Hz, 1,5KVA | AC220V/50Hz, 1,5KVA |
| 25 | Dimension | L1096×L1130×H1426mm | L1074×L1590×H1440mm | L1250×L1610×H1530mm |
| 26 | Poids | 800Kg | 1300Kg | 1400Kg |
| 27 | Pression atmosphérique | 0,5 à 0,6 MPa | 0,5 à 0,6 MPa | 0,5 à 0,6 MPa |
| SMT Liste des équipements de ligne
I.C.T fournit des solutions complètes SMT, notamment des chargeurs PCB, des imprimantes de pochoirs, des machines de transfert, SPI, AOI, des fours de refusion Lyra et des systèmes de manutention PCB. Le SMT Label Mounter s'intègre de manière transparente, améliorant ainsi la traçabilité et l'efficacité de l'étiquetage. Nos solutions prennent en charge des assemblages PCB complexes pour les ordinateurs, les disques SSD et les modules de mémoire, garantissant ainsi une sortie de haute qualité dans les environnements de production à grand volume.
| Vidéo de réussite client
Les ingénieurs de I.C.T ont livré et mis en service une ligne complète SMT et DIP dans une importante usine d'électronique en Ouzbékistan. L'usine produit des cartes mères d'ordinateurs, des disques SSD et des produits de mémoire. De la configuration initiale aux tests, I.C.T a fourni une assistance technique, une programmation et un dépannage sur site. Le client a loué la réponse rapide, la fiabilité de l'équipement et le service professionnel de I.C.T. La gamme SMT comprenait des imprimantes à pochoirs I.C.T-5151, quatre machines SMT, des fours de refusion Lyra, des systèmes de manutention SPI, AOI et PCB. La ligne DIP comprenait l'insertion manuelle, l'insertion personnalisée JUKI, le brasage à la vague Acrab350 et l'intégration d'un convoyeur.
| Formation et assistance professionnelles
I.C.T propose l'installation, l'étalonnage et la formation sur site pour les SMT monteurs d'étiquettes. Nos ingénieurs assurent une mise en service fluide et fournissent des conseils opérationnels aux équipes de l’usine. Le support technique couvre l’intégration, la maintenance et le dépannage du MES. Des services de réponse rapide et une documentation détaillée aident les clients à maintenir une disponibilité élevée, à minimiser les risques de production et à garantir un étiquetage précis pour tous les types de PCB.
| Éloge du client
Les clients félicitent systématiquement les ingénieurs I.C.T pour leur professionnalisme, leur réactivité et leurs conseils clairs. La précision et la fiabilité du SMT Label Mounter sont très appréciées, tout comme l'emballage sécurisé et la livraison dans les délais. Les clients soulignent la résolution rapide des problèmes, la facilité d'intégration et la contribution globale au bon fonctionnement de la ligne SMT, confirmant ainsi leur confiance dans les solutions I.C.T et l'excellence du service.
| Notre certification
Les produits I.C.T répondent aux normes CE, RoHS et ISO9001. Le SMT Label Mounter comprend également des fonctionnalités brevetées pour un étiquetage fiable. La conformité garantit la sécurité, la protection de l’environnement et une fabrication de haute qualité. Les clients peuvent compter sur des machines entièrement certifiées pour les opérations d'assemblage critiques PCB, soutenues par le système rigoureux de gestion de la qualité de I.C.T.
| À propos de nous et de l'usine
I.C.T conçoit, fabrique et fournit des équipements SMT avancés dans le monde entier. Avec une équipe en pleine croissance et des décennies d’expérience, nous servons des centaines de clients dans plusieurs pays. Notre usine maintient des procédures d'inspection strictes, garantissant que chaque produit répond à des normes de qualité élevées. De la R&D à la production et au support technique, I.C.T fournit des solutions de bout en bout, intégrant des équipements, des formations et un service après-vente pour des chaînes d'assemblage PCB efficaces et fiables.
