RX-7R
JUKI
| Quantité: | |
|---|---|
| Machine d'assemblage de sélection et de placement
Eh bien, si vous exploitez un magasin d'électronique moderne, vous avez besoin d'une machine qui fonctionne rapidement et sans chichi. C'est exactement ce que fait cette machine Pick and Place de Juki. Il saisit les puces minuscules comme les pièces plus grosses et les dépose exactement là où elles appartiennent sur le circuit imprimé. L'ensemble de la configuration est modulaire, vous pouvez donc ajouter des éléments à mesure que votre entreprise se développe. Les caméras surveillent chaque mouvement en temps réel. La programmation est simple : pas de soucis. Le cadre étroit se glisse directement dans les lignes bondées. I.C.T s'occupe de tout, de la planification aux soins quotidiens. Les usines fabriquant des pièces automobiles ou des éclairages produisent davantage de bonnes planches avec moins de problèmes. C'est tout simplement du bon sens pour les usines très occupées.
| Caractéristiques du modèle de machine de sélection et de placement JUKI
Caractéristiques des séries RS-1R/RS-1XL
Ces deux-là sont du genre flexible. Le RS-1R pousse 47 000 pièces par heure avec un placement fidèle à ±35 µm. Il accepte des cartes jusqu'à 650 × 370 mm, et le RS-1XL l'étend jusqu'à 650 × 560 mm pour les travaux plus importants comme les panneaux d'éclairage. La tête Takumi se déplace lors de vos déplacements pour gérer des formes étranges et des tirages mixtes. Vous disposez de de la place pour 112 mangeoires, donc changer de produit ne vous ralentit pas. La vision repère rapidement les mauvaises marques et une force douce assure la sécurité des planches délicates. Ils s'associent parfaitement aux modèles à grande vitesse pour toutes sortes de travaux. Les changements se font en douceur et la production reste stable.
Caractéristiques des séries RX-7R/RX-8
C'est ici que réside la vitesse brute. Le RX-7R atteint 75 000 par heure, tandis que le RX-8 grimpe clairement à 100 000 grâce à cette astucieuse tête P20. Les deux restent minces à 998 mm de large afin de ne pas monopoliser l'espace au sol. Ils placent des jetons aussi petits que 03015 sans cligner des yeux. Les chefs parallèles travaillent ensemble comme une équipe bien huilée. Le nouvel éclairage fait apparaître les petites pièces clairement comme en plein jour. Le mode Soft-Touch protège les pièces fragiles. Les machines communiquent entre elles, partageant marques et niveaux de stock. Vous obtenez plus de pièces par pied carré que n’importe quoi d’autre. Parfait pour les petites puces à volume élevé dans les téléphones ou les pilotes.
| Spécification
| Paramètre | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Vitesse de placement (CPH optimal) | 47 000 | 42 000 | 75 000 | 100 000 |
| Taille maximale de la carte (mm) | 650 × 370 (simple/double) | 650 × 560 | 510 × 450 (une seule voie) | 510 × 450 (environ) |
| Taille minimale de la carte (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Hauteur du composant (max mm) | 25 | 25 | 3-10,5 (en fonction de la tête) | 3 |
| Le plus petit composant | 0201 (métrique) | 0201 (métrique) | 03015 (métrique) | 0201 (environ 0,4 × 0,2 mm) |
| Plus grand composant (mm) | 74 carrés / 150×50 | 74 carrés / 150×50 | 25 carrés | 5 carrés |
| Entrées d'alimentation (max) | 112 | 112 | 76 | 56 (environ) |
| Précision du placement | ±35µm (Cpk ≥1) | ±35µm (Cpk ≥1) | ±40µm (environ) | Haute précision (vision) |
| Largeur de la machine (mm) | 1 500 (environ) | 2 109 | 998 | 998 |
| Type de tête | Tête en ligne Takumi | Tête en ligne Takumi | Têtes rotatives parallèles (P16S) | Tête rotative P20 |
| SMT Liste des équipements de ligne

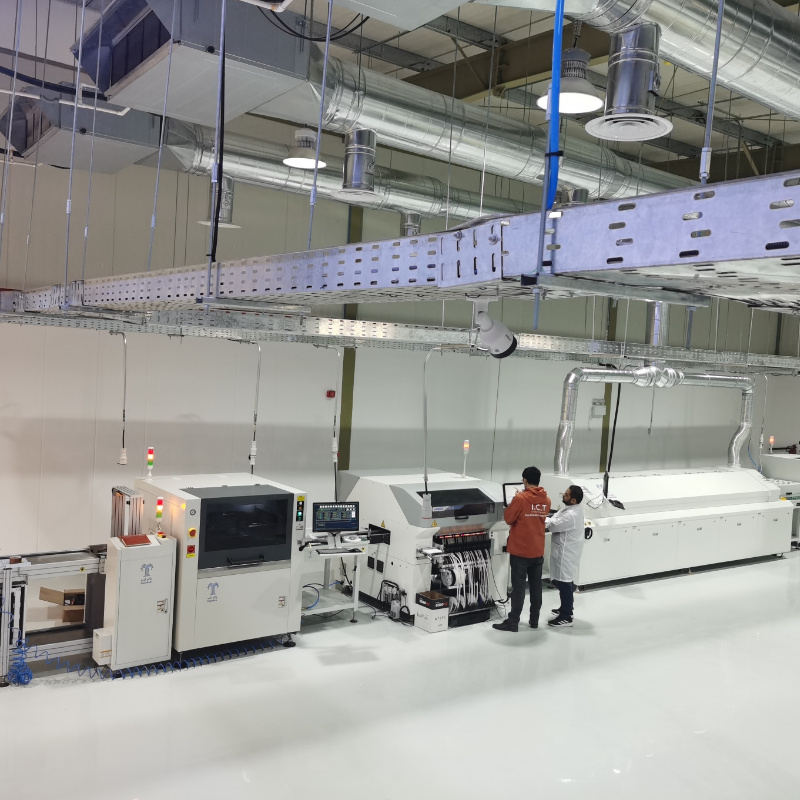

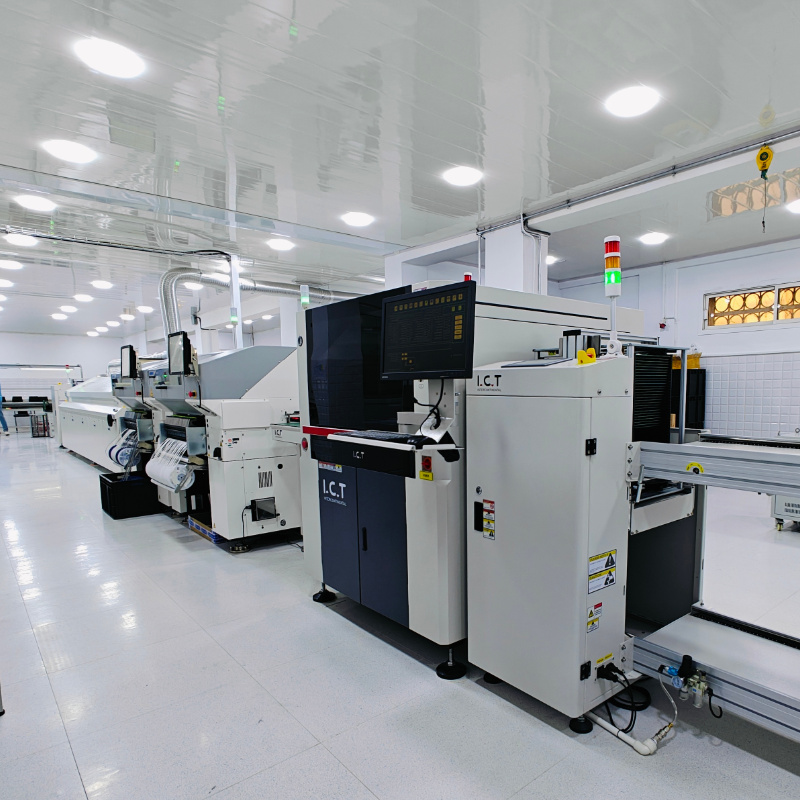

I.C.T crée des lignes qui fonctionnent vraiment. Le chargeur sous vide ramène les planches impeccables. L'imprimante étale la pâte uniformément à chaque fois. La machine Pick and Place laisse tomber chaque puce directement sur la cible. La refusion multizone verrouille la soudure solide. AOI rattrape tout glissement avant qu'il n'aille plus loin. Convoyeur relient tout étroitement avec des tampons pour maintenir le flux stable. Le rendement augmente considérablement, les coûts diminuent. Aucun point faible nulle part. Ces lignes gèrent quotidiennement des travaux difficiles dans le domaine de l'énergie automobile et de l'éclairage. Les planches sont prêtes pour le monde réel et nous soutenons tout cela du début à la fin.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| SMT Ligne | Ful-Auto SMT Ligne de production pour l'automobile, LED etc. |
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| Prendre et placer la machine | Monte les composants sur les PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| SMT AOI Machine | Inspecte les joints de soudure et les défauts de placement. |
| SPI Machine | Vérifie la hauteur et la qualité de la pâte à souder. |
| Vidéo de réussite client
Un client construisant des alimentations électriques pour automobiles nous a laissé filmer ses lignes. La vidéo vous guide à travers tout cela. Les planches propres glissent dans le chargeur sous vide. Coller les impressions parfaites. Ensuite, la machine Pick and Place les remplit rapidement et avec précision. Les fours de refusion finissent la soudure solidement. AOI vérifie chaque connexion. Les Convoyeur, les refroidisseurs et les tampons assurent le bon fonctionnement de tout. Du côté DIP, la soudure à la vague gère les pièces traversantes, les flippers tournent les cartes et les performances des tests TIC. Le propriétaire parle directement à la caméra et dit que l'ensemble de l'installation fonctionne de manière connectée, presque sans arrêt. L'image est claire du chargeur au déchargeur. La qualité répond aux normes automobiles strictes à chaque quart de travail.
| Service après-vente et assistance à la formation
Lorsque vous achetez une machine Pick and Place, I.C.T ne se contente pas de l'expédier et de s'en aller. Notre équipe vient, l'installe et effectue des tests jusqu'à ce qu'il soit parfait. La formation est pratique : les opérateurs apprennent la programmation, les soins quotidiens et les solutions rapides directement sur le terrain. Les liens à distance nous permettent de résoudre rapidement les problèmes à distance. Les plans d’entretien réguliers maintiennent les machines affûtées pendant des années. Nous examinons des lignes entières et proposons des moyens plus intelligents de les gérer. Les mises à niveau s’adaptent facilement. Avec des bureaux répartis sur toute la carte, l’aide apparaît rapidement, où que vous soyez. Les clients continuent de produire sans longues pauses.
| Commentaires des clients
Les gens qui dirigent ces lignes parlent clairement. Ils aiment la façon dont nos ingénieurs se présentent préparés et réparent les choses rapidement. La machine Pick and Place mérite des éloges pour sa vitesse constante et ses rares erreurs. L'emballage est soigné : les machines arrivent à chaque fois en toute sécurité. Les questions reçoivent une réponse rapide, généralement le jour même. Le soutien semble proche même à l’autre bout du monde. Les files d'attente restent plus longues, les chiffres grimpent. Dans l’ensemble, les acheteurs affirment que les machines et les personnes derrière elles ajoutent une réelle valeur à chaque quart de travail.
| Certifications et normes
Chaque machine Pick and Place porte une solide preuve de qualité. Le marquage CE signifie qu'il répond aux règles de sécurité européennes strictes. RoHS ne montre aucun élément nocif à l’intérieur. ISO9001 maintient la qualité stable de la planche à dessin au quai d'expédition. De nombreux brevets couvrent les têtes intelligentes et les astuces de vision. Ces tampons indiquent aux clients que l'équipement est sans danger pour les travailleurs, respectueux de l'environnement et conçu pour fonctionner dur pendant des années. Vous pouvez acheter en sachant qu’il répond parfaitement aux normes mondiales.
| À propos de la société et de l'usine I.C.T
I.C.T occupe ses propres équipes de recherche pour imaginer de meilleurs outils. Les idées se transforment en véritables machines dans de grandes usines propres où chaque étape est minutieusement vérifiée. Le nombre de personnes ne cesse de croître et de nouveaux bureaux ouvrent régulièrement. Nous avons servi plus de 1 600 magasins dans 72 pays avec des solutions électroniques complètes. La croissance vient du fait de faire du bon travail jour après jour. Des règles de qualité strictes veillent sur chaque pièce qui sort du sol. Votre machine Pick and Place se montre robuste et prête à accomplir de véritables tâches quotidiennes. Notre objectif est de rester un partenaire fiable dans le monde entier.
