| I.C.T Machine à souder à la vague d'azote de la série Acrab
La machine à souder à la vague d'azote I.C.T de la série Acrab est le choix de confiance pour l'électronique automobile, médicale et de communication de haute fiabilité. Avec une protection à l'azote en boucle fermée en option, il produit des joints brillants et sans défauts tout en réduisant considérablement la consommation de scories et de soudure. Trois modèles (largeur 350 / 450 / 615 mm PCB) couvrent chaque volume de production. La pulvérisation avancée, le préchauffage long, la double onde ultra-stable et le contrôle intelligent PC+PLC offrent un rendement de premier passage plus élevé et des coûts de fonctionnement inférieurs à ceux des systèmes à ciel ouvert traditionnels. La maintenance sans outil et l'assistance mondiale sur site en font la mise à niveau parfaite pour toute ligne de machines à souder DIP automatiques.
| Fonctionnalité
Les buses de précision japonaises Kuroda et l'entraînement par moteur pas à pas assurent un revêtement de flux parfaitement uniforme à chaque cycle. L'ensemble du module coulisse comme un tiroir avec nettoyage automatique intégré, filtre standard et évacuation autonome. Ajoutez le système de flux d'azote en option et vous obtenez instantanément une véritable machine de soudage à la vague d'azote qui maintient la chambre propre et réduit considérablement la consommation de flux.
Un tunnel complet de 1 800 mm avec trois zones indépendantes d'air chaud + IR chauffe jusqu'à 250 °C en seulement 15 minutes. La conception à refusion horizontale et le coton isolant épais à haute température maintiennent la température stable à ± 2 °C sur l'ensemble du PCB. Les modules de type tiroir et la maintenance enfichable rendent le service rapide et sans outil. Un préchauffage supérieur en option est disponible pour les planches très épaisses.
La chaîne synchrone brevetée et les doigts en titane à double crochet robuste transportent en douceur des PCB jusqu'à 615 mm de large sans laisser tomber, même les planches automobiles lourdes. La précision de la vitesse Convoyeur atteint ±2 mm/min. Le nettoyage automatique des doigts en standard et le réglage électrique de la largeur en option en font le complément idéal à toute ligne de machines à souder DIP automatiques.
Le pot à souder en fonte émaillée peut contenir 500 à 700 kg de soudure sans plomb et ne se déforme jamais. La hauteur de la double vague reste inférieure à 0,5 mm pour un mouillage parfait. La couverture d'azote en option et le canal de retour automatique des scories réduisent l'oxydation jusqu'à 90 %, produisant des joints brillants et complets tout en économisant d'énormes quantités de soudure – la véritable puissance d'une machine à souder à la vague d'azote.
Les ventilateurs de convection supérieurs haute puissance (refroidissement forcé supérieur et inférieur en option) baissent rapidement la température PCB après le soudage. Cela évite les contraintes thermiques sur les composants sensibles et garantit un aspect de soudure brillant même sur des cartes multicouches épaisses provenant d'un processus automatique de soudure DIP.
Une interface tactile simple PC+PLC avec chauffage PID+SSR permet un contrôle précis de la température en temps réel. Le mode veille automatique, l'historique des alarmes, la transmission manuelle d'urgence et les multiples protections de sécurité (certifiées CE/UL) réduisent l'oxydation de l'étain et le gaspillage d'énergie. Un fonctionnement facile à apprendre permet à n'importe quelle équipe de faire fonctionner la machine à souder à la vague d'azote en toute sécurité et efficacement chaque jour.
| Liste des équipements de ligne DIP
| Modèle | Acrabe 350 | Acrabe 450 |
| Dimension (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Alimentation électrique | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Puissance de démarrage | 33kw | 33kw |
| Puissance de fonctionnement | 8kw | 8kw |
| Système de contrôle | PC+automate | PC+automate |
| Zone de préchauffage | 3 | 3 |
| Longueur de préchauffage | 1800 mm | 1800 mm |
| Température de préchauffage. | (Température ambiante)-250°C | (Température ambiante)-250°C |
| PCB Largeur (mm) | 50-350mm | 50-450mm |
| Doigt | Doigt de pression à ressort (standard); Option : doigt à ressort, doigt à bouche de canard | |
| Capacité du pot de soudure | Sans plomb 500kg | |
| Poids de la machine (kg) | Environ 1600 kg | Environ 1900 kg |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| Liste des équipements de ligne DIP

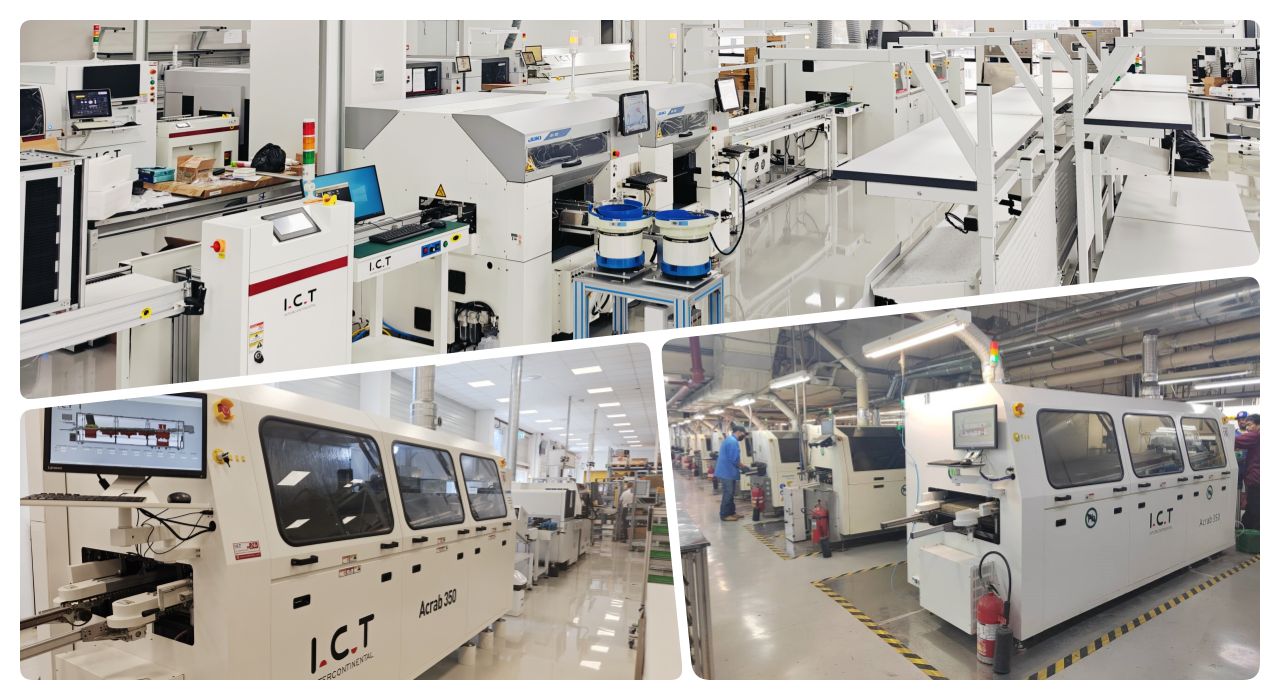

I.C.T fournit une ligne DIP entièrement automatisée qui gère tout, de l'insertion des composants à l'inspection finale. La ligne comprend des machines d'insertion DIP à grande vitesse, des chargeurs et déchargeurs à vagues douces et des lignes de courroies d'assemblage intelligentes. Associé à notre machine de soudage à la vague d'azote de la série Acrab, il offre un soudage THT stable, un minimum de défauts et un débit maximal pour l'automobile, les appareils électroménagers et l'électronique industrielle. La conception modulaire permet une expansion facile, tandis que le service mondial sur site permet à votre ligne de fonctionner 24 heures sur 24, 7 jours sur 7, avec presque aucun temps d'arrêt imprévu.
| Nom du produit | Objectif dans la ligne DIP |
|---|---|
| Machine d'insertion automatique | Place automatiquement les composants sur les PCB avec précision pour la ligne de production DIP. |
Fait fondre la soudure pour former des joints solides sur les PCB pendant le processus de plug-in THT. | |
Applique la soudure de manière sélective sur des zones spécifiques pour un assemblage THT précis | |
Inspecte les joints de soudure et les défauts de placement sur les DIP assemblés PCB. | |
Machine d'entrée de carte et machine de sortie de carte | |
| Périphérique DIP | Produits périphériques de la ligne de production DIP |
| Vidéo de réussite client
Les ingénieurs I.C.T se sont rendus au Mexique pour assister plusieurs clients. Dans une usine d'électronique automobile, la machine à souder à la vague d'azote Acrab 350 utilise désormais deux types de PCBA différents en utilisant des montages personnalisés sans pontage et avec des congés de talon parfaits. La même usine gère également notre ligne de revêtement et notre machine sélective SS-540. Le client a fait l'éloge de la solution complète de machine à souder DIP automatique et du service rapide sur site dans sa vidéo de retour d'information.
| Services d'experts et formation
De l'installation et de la formation aux processus aux pièces de rechange à vie et à l'assistance en ligne 24h/24 et 7j/7, I.C.T se tient derrière chaque machine de soudage à la vague d'azote. Nos 20 ingénieurs étrangers assurent le débogage sur site, l'optimisation des paramètres et la formation des opérateurs afin que votre équipe maîtrise l'équipement en quelques jours et maintienne un rendement au premier passage supérieur à 99,5 %.
| Témoignages clients
'L'emballage est très sûr et professionnel.' 'Vos ingénieurs sont patients et compétents ; ils ont résolu tous les problèmes en deux jours.' 'La machine à souder à la vague fonctionne de manière stable, presque sans scories – une réelle économie d'énergie !' 'La vitesse de réponse est incroyable ; les questions sont répondues en une heure à tout moment.'
| Certifications de qualité
Chaque machine à souder à la vague d'azote I.C.T est certifiée CE, RoHS, ISO9001 : 2015 et plusieurs brevets d'invention. Chaque unité est soumise à des tests à pleine charge de 72 heures et à une inspection de qualité stricte dans notre usine de Dongguan pour garantir des années de performances stables et sans problème.
| À propos de la société et de l'usine I.C.T
Fondée en 2012, I.C.T compte aujourd'hui près de 90 employés dans une installation moderne de 12 000 m² à Dongguan, en Chine. Nous concevons et fabriquons tous les composants essentiels en interne selon des systèmes de qualité stricts. Au service de plus de 1 600 clients dans 72 pays, avec 8 bureaux à l’étranger et 20 ingénieurs de terrain, nous fournissons une assistance locale rapide dans le monde entier. Choisissez I.C.T – votre partenaire à long terme pour des solutions complètes de machines à souder DIP SMT et automatiques.
