I.C.T Inspection optique automatisée hors ligne AOI Machine I.C.T-V8
Hors ligne AOI V8
Introduction:
Pour SMT inspection en ligne avant et après la refusion.
Plate-forme en granit, améliore considérablement la précision et la stabilité de la machine.
Source d'éclairage programmable RVB+W LED.
Objectif télécentrique à grossissement constant et réponse à faible distorsion à une composante élevée.
Caractéristiques:
1. Fonction de collecte et de stockage automatique des journaux, fonction d'avertissement/alarme NG, programmation et débogage à distance.
2. Capacité d'inspection : trou insuffisant, court et glissant, goupille de recouvrement de soudure, contamination, désalignement, pièce manquante, biaise, panneau d'affichage, montage
sur le côté, renversement, mauvaise pièce, endommagé, flotteur, polarité, pseudo-soudure, soudure vide, colle excessive, etc.
3. Perfect SPC collecte les informations NG hors ligne et génère automatiquement toutes sortes de tables de production.

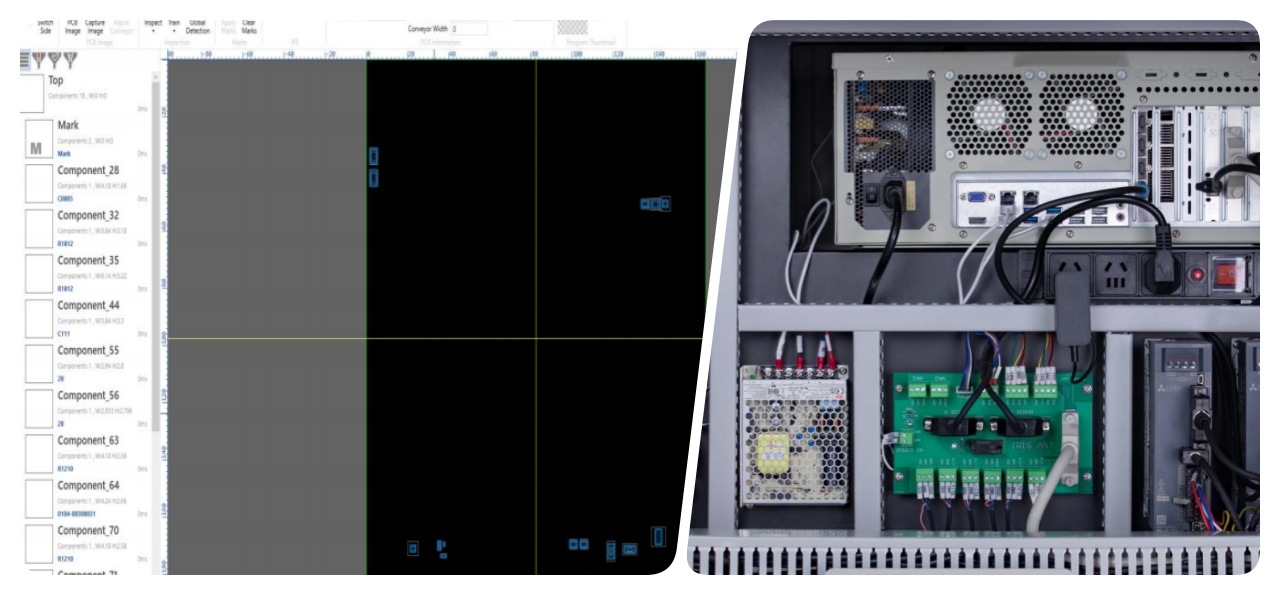

4. Fonction de centre de contrôle mature, interface logicielle claire.
5. Bonne stabilité (GR&R < 10 % ＠ 6 Sigma, CPK > 1,33 (précision de l'écart de test inférieure à ± 0,25 mm.

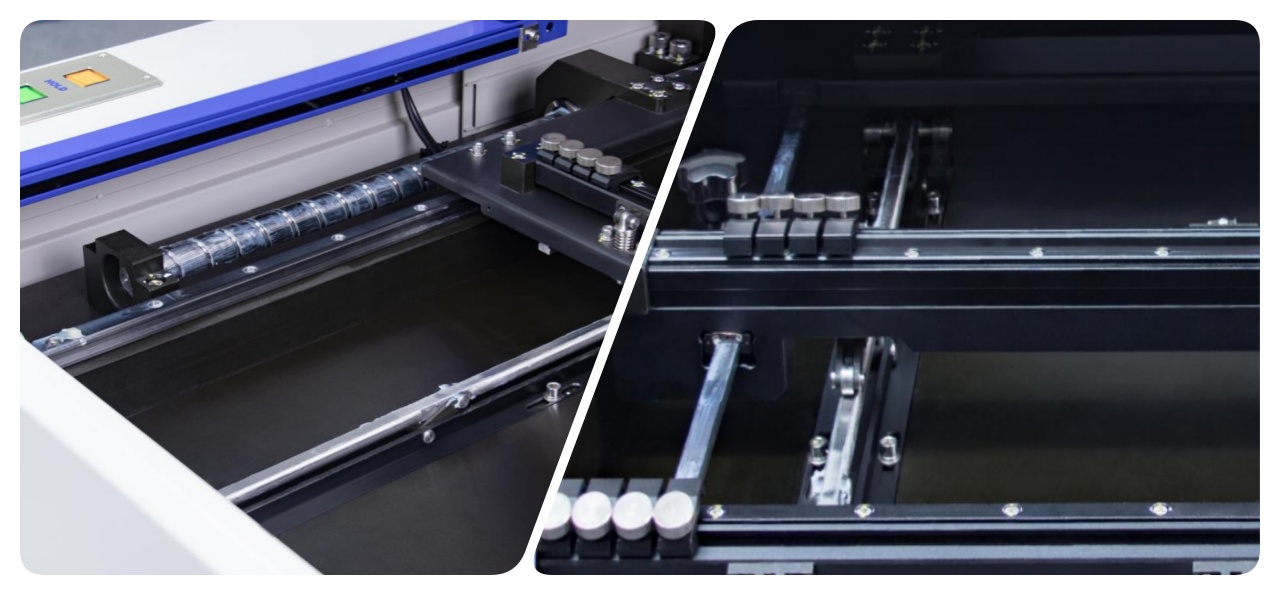

6. Déplacement de la caméra, convoyeur fixé pendant le test.
7. PCB compensation de déformation : étalonnage total de la compensation de marque, compensation du cadre de position des composants.
Plate-forme et cadre en granit
Assurer la stabilité des équipements et la cohérence du programme de partage entre les machines

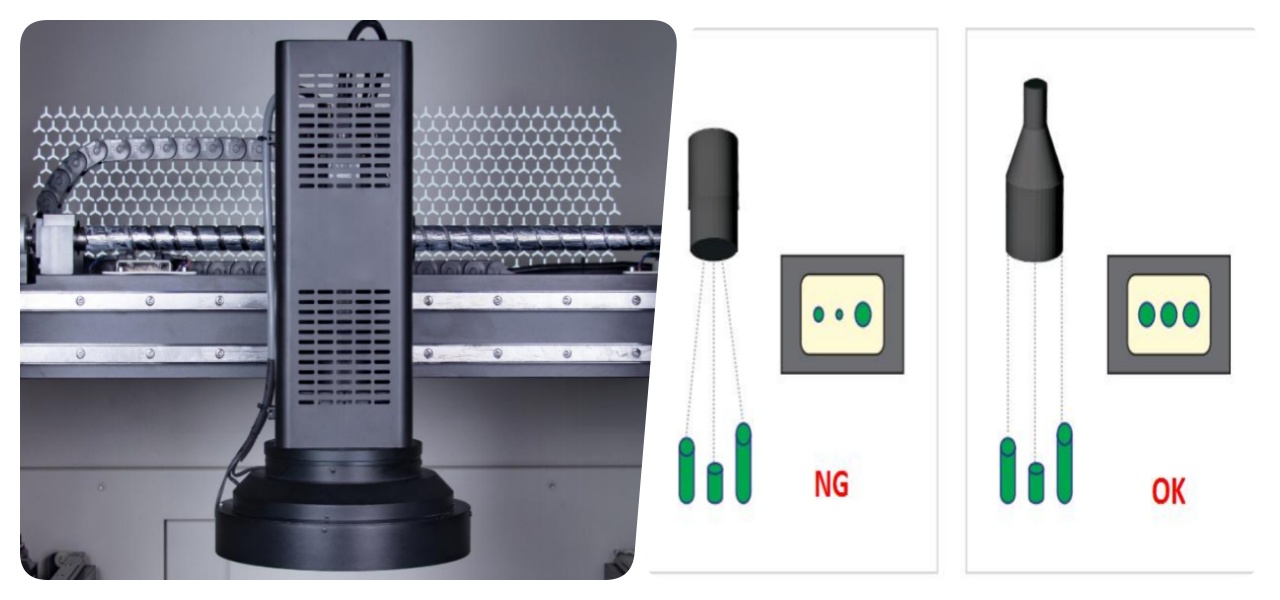

Caméra industrielle + objectif télécentrique
L'inspection des joints de soudure à haute composante n'est pas affectée car aucun effet d'ombre dans tout le champ de vision.
Position d'assistance FOV complète
Capacité de détection élevée sur des composants non exposés (BGA, etc.) ou des composants partiellement blindés
| Modèle | I.C.T-V8 | I.C.T-V8XL |
| FOV | 15u(38,4*28,8 mm) |
| Caméra | Caméra industrielle numérique intelligente de 5 M pixels |
| Lentille | Objectif télécentrique |
| Lumière | Anneau 4 couleurs LED lumière, RVB + W |
| Article d'inspection | Test de composants, test de soudure |
| Mini-composant | Puce 03015, IC à pas de 0,3 et forme spéciale |
| Système d'exploitation | Windows 7 |
| PCB Taille | 50*50~430*330mm | 50*50~650*510mm |
| PCB Épaisseur | 0,3 ~ 6,0 mm |
| PCB Déformation | ±3,0 mm |
| PCB Poids | Maximum:10Kg |
| PCB Hauteur | Haut : 25-60 mm, bas : 25-80 mm réglable. |
| Pilote X/Y | Servomoteur AC, précision de répétition 0,01 mm |
| Plate-forme | Granit |
| Pouvoir | AC220 50/60 Hz, 2,5 A |
| Communication | SMEMA |
| Poids | 500Kg | 600Kg |
| Dimension | 880*1170*1350mm (hors lumière) | 1080*1470*1370mm (hors lumière) |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mises à jour sans préavis particulier.
