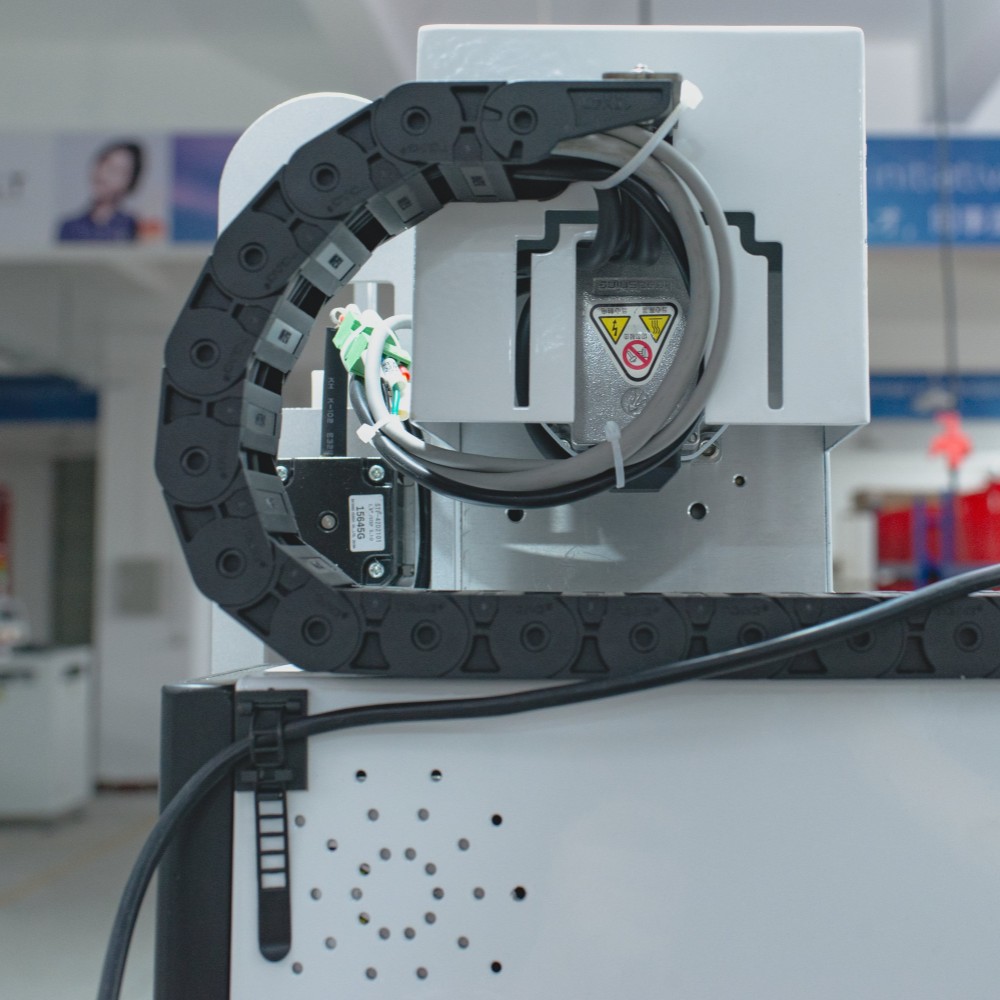

| PCB Présentation du robot à souder
Le robot de soudage PCB est conçu pour souder efficacement et précisément les PCB et les petits modules électroniques. Il intègre un mouvement sur cinq axes, une alimentation en fil automatisée et un chauffage par induction à grande vitesse pour garantir des joints de soudure uniformes et reproductibles. Les opérateurs peuvent programmer les chemins de soudure, ajuster les vitesses d'alimentation et surveiller la qualité à l'aide d'un système de vision en option. Compact pour les configurations sur table ou l'intégration dans des lignes de production complètes SMT, il améliore le débit, réduit la main d'œuvre et garantit une sortie constante de haute qualité dans diverses conceptions PCB.
| Caractéristique du robot de soudage automatique
Programmation facile
Les opérateurs peuvent programmer jusqu'à 200 points de soudure par PCB en moins de 5 minutes. Les chemins, les temps de séjour et les quantités de soudure sont réglables. Jusqu'à 10 programmes de carte peuvent être stockés pour une commutation rapide entre différents types de PCB sans arrêt de production.
Soudure stable et fiable à la chaleur
Le chauffage par induction à haute fréquence atteint 500°C en 3 secondes et maintient ±1°C. Les éléments de bobine en argent durent plus de 2 000 heures, prenant en charge plus de 100 joints de soudure par cycle, garantissant une soudure constante même dans les zones denses PCB.
Du manuel au standardisé
La programmation pédagogique convertit le soudage manuel en séquences automatisées et répétables. Les coordonnées numériques stockées avec une précision de ± 0,1 mm réduisent les erreurs humaines de plus de 90 %. La cohérence d'un lot à l'autre est maintenue pour tous les PCB.
Alimentation précise en soudure pour des joints parfaits.
Le fil à souder (0,6 à 1,2 mm) avance à une vitesse de 1 à 50 mm/s avec une précision de ±0,02 mm. Les résidus de flux et l'éclatement de l'étain sont minimisés. Chaque joint passe l'inspection et garantit un rendement élevé dans les assemblages PCB.
Qualité constante de la pointe propre
Le nettoyage automatisé des pointes a lieu toutes les 5 minutes ou après 50 joints. L'air et le fil d'acier éliminent l'oxydation et les résidus, prolongeant la durée de vie des pannes de 50 % et maintenant une qualité de soudure uniforme pendant la production en grand volume.
| Spécifications du robot de soudage automatique
| Spécification | I.C.T-SR300 | I.C.T-SR530 | I.C.T-SR250D | I.C.T-SR250DD |
|---|---|---|---|---|
| Numéro de plate-forme | 1 | 1 | 2 | 2 |
| Numéro de tête | 1 | 2 | 1 | 2 |
| Puissance de chauffage | 150w | 300w | 150w | 300w |
| Max. PCB Taille | 300×300mm | 500×300mm | 250×250mm pour chaque plateforme | 250×250mm pour chaque plateforme |
| Vitesse de déplacement maximale | Axe X,Y : 600-800 mm/s, axe Z : 400 mm/s, axe R : 300°/s | Axe X,Y : 600-800 mm/s, axe Z : 400 mm/s, axe R : 300°/s | Axe X,Y : 600-800 mm/s, axe Z : 400 mm/s, axe R : 300°/s | Axe X,Y : 600-800 mm/s, axe Z : 400 mm/s, axe R : 300°/s |
| Nettoyage de la panne à souder | Fil d'acier et pression d'air (en option : nettoyage à la brosse rotative) | Fil d'acier et pression d'air (en option : nettoyage à la brosse rotative) | Fil d'acier et pression d'air (en option : nettoyage à la brosse rotative) | Fil d'acier et pression d'air (en option : nettoyage à la brosse rotative) |
| Fil à souder | Fil à souder de 0,6 à 1,2 mm | Fil à souder de 0,6 à 1,2 mm | Fil à souder de 0,6 à 1,2 mm | Fil à souder de 0,6 à 1,2 mm |
| Vitesse d'alimentation en soudure | 1 ~ 50 mm/s | 1 ~ 50 mm/s | 1 ~ 50 mm/s | 1 ~ 50 mm/s |
| Précision répétée | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Plage de température | Température ambiante – 500°C | Température ambiante – 500°C | Température ambiante – 500°C | Température ambiante – 500°C |
| Précision de la température | ±1°C | ±1°C | ±1°C | ±1°C |
| Mode de conduite | Moteur pas à pas | Moteur pas à pas | Moteur pas à pas | Moteur pas à pas |
| Mode de contrôle | Pendentif d'apprentissage | Pendentif d'apprentissage | Pendentif d'apprentissage | Pendentif d'apprentissage |
| Pression atmosphérique | 4,5~6Kg/cm² | 4,5~6Kg/cm² | 4,5~6Kg/cm² | 4,5~6Kg/cm² |
| Alimentation électrique | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Dimension | 750×650×880mm | 780×660×770mm | 930×650×880mm | 1280×750×950mm |
| Poids | Environ 60kg | Environ 70 kg | Environ 80 kg | Environ 85 kg |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| Liste complète des machines de la chaîne de production SMT
La ligne de production complète SMT comprend des chargeurs et déchargeurs PCB, des machines d'impression, des systèmes de prélèvement et de placement, SPI, AOI, des fours de refusion, des stations de convoyage et des équipements de dépannage. Tous les appareils sont synchronisés pour offrir un flux de travail fluide, une qualité constante et une efficacité élevée. Les ingénieurs I.C.T s'occupent de l'installation, de l'étalonnage et de l'intégration, garantissant ainsi que la ligne fonctionne comme un système de production cohérent et hautes performances.
| Vidéo de réussite client
En avril 2026, les ingénieurs de I.C.T ont achevé l'installation et la formation d'une ligne complète SMT au Portugal pour l'électronique automobile, y compris l'éclairage des voitures et les modules de commande. Les clients ont apprécié une configuration fluide, un flux de travail efficace et des conseils clairs. Le robot de soudage PCB intégré à la ligne a fourni des joints de soudure précis pour les PCB et les connexions fil à fil. Les commentaires ont mis en évidence les performances de l'équipement et le support professionnel, permettant aux clients d'obtenir rapidement une production de haute qualité.
| Formation et assistance professionnelles
I.C.T fournit une prise en charge complète des lignes de production complètes de SMT. Les ingénieurs supervisent l’installation, l’étalonnage du programme et l’alignement des processus. Les clients reçoivent une formation pratique couvrant la programmation, la maintenance et le dépannage. L'assistance à distance et les canaux de réponse rapide garantissent que les problèmes opérationnels sont résolus rapidement, permettant aux clients de gérer la ligne de manière indépendante et de maintenir une soudure continue de haute qualité pour les PCB et les petits modules électroniques.
| Éloge du client
Les clients mettent systématiquement en avant la gamme intégrée SMT pour sa fiabilité et son efficacité. Les ingénieurs fournissent des conseils clairs lors de l’installation et de la formation. Un emballage sécurisé garantit une livraison en toute sécurité de tous les appareils. Un support technique rapide résout les problèmes rapidement. La gamme complète, y compris les systèmes de robots de soudage PCB, maintient un flux de travail stable et un résultat cohérent, gagnant ainsi la confiance et la satisfaction des clients du monde entier.
| Notre certification
Tous les équipements des lignes I.C.T SMT, y compris les systèmes de robots de soudage PCB, sont certifiés CE, RoHS et ISO9001. Les brevets couvrent les innovations à tous les niveaux. Les certifications garantissent que les clients reçoivent des solutions sûres, fiables et conformes pour la production PCB, garantissant une sortie de haute qualité dans tous les processus intégrés.
