I.C.T-D1200
I.C.T
smt coating machine for pcb
| Quantité: | |
|---|---|

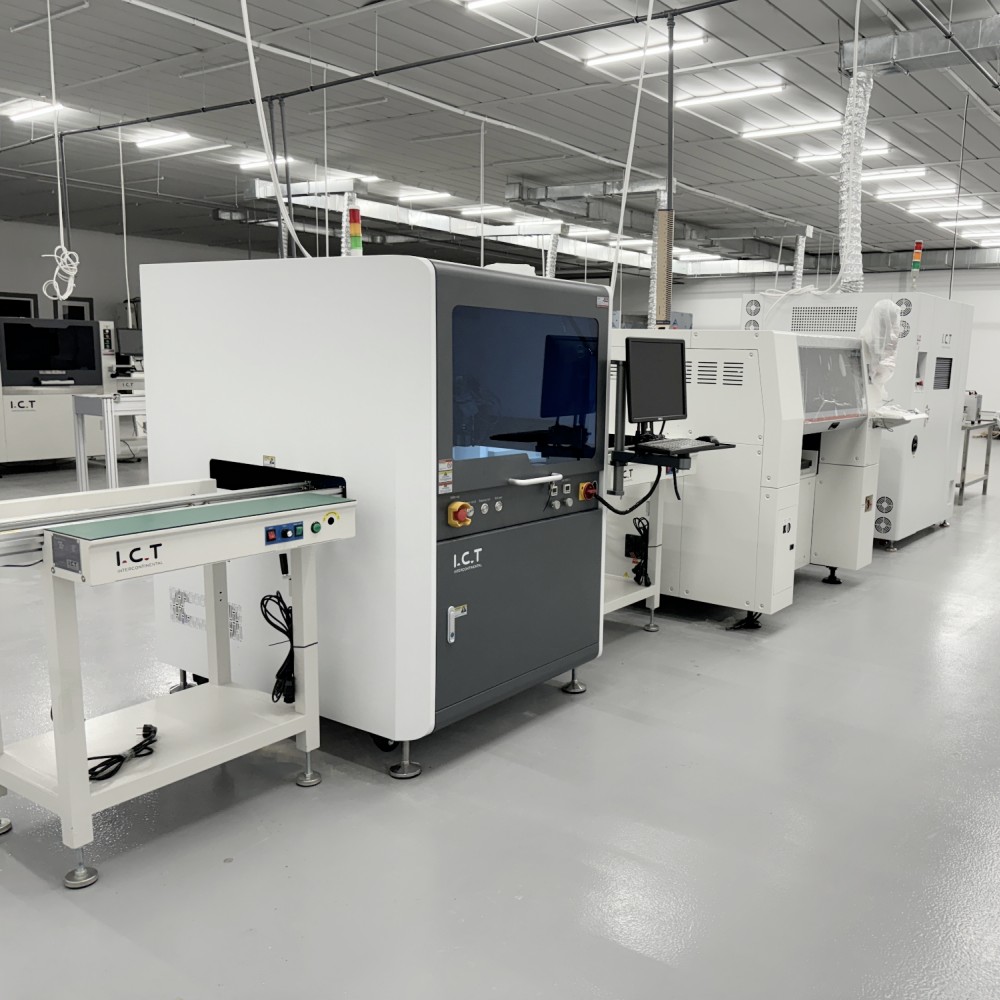

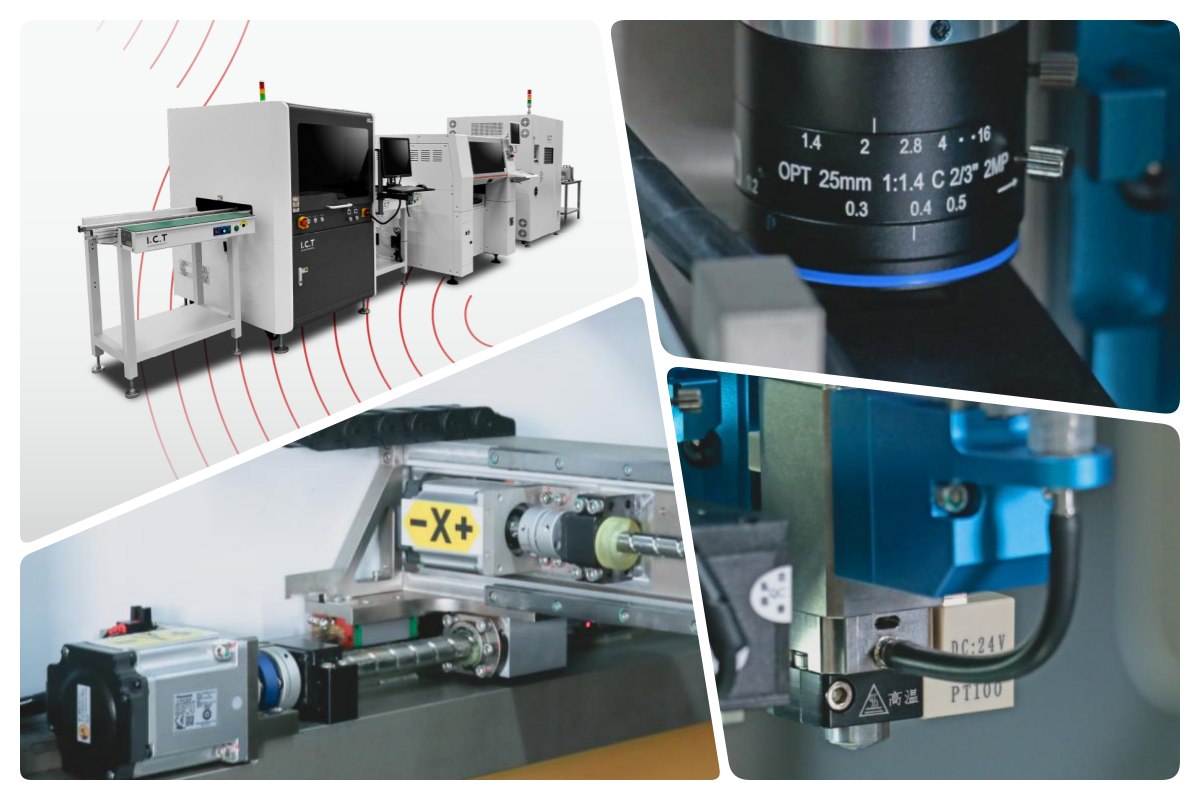

| Machine de distribution à jet haut de gamme
La machine de distribution à jet I.C.T se distingue dans la fabrication électronique par ses performances fiables et sa conception concise. Il gère efficacement l'assemblage PCB, la distribution de colle rouge SMT, les lentilles LED et les produits médicaux. Alimenté par des servomoteurs et des vis de meulage, il atteint une répétabilité élevée et un contrôle précis de la colle. Le système de positionnement visuel corrige les points de marquage et compense les bords pour plus de précision. Prenant en charge plusieurs types de colle et de seringues, il s'adapte à divers besoins. La machine de distribution à jet en ligne pour la ligne SMT s'intègre parfaitement aux lignes de production, améliorant ainsi la productivité. Notre vaste réseau de service garantit une assistance rapide et une optimisation des processus pour les clients du monde entier.
| Caractéristiques détaillées du produit

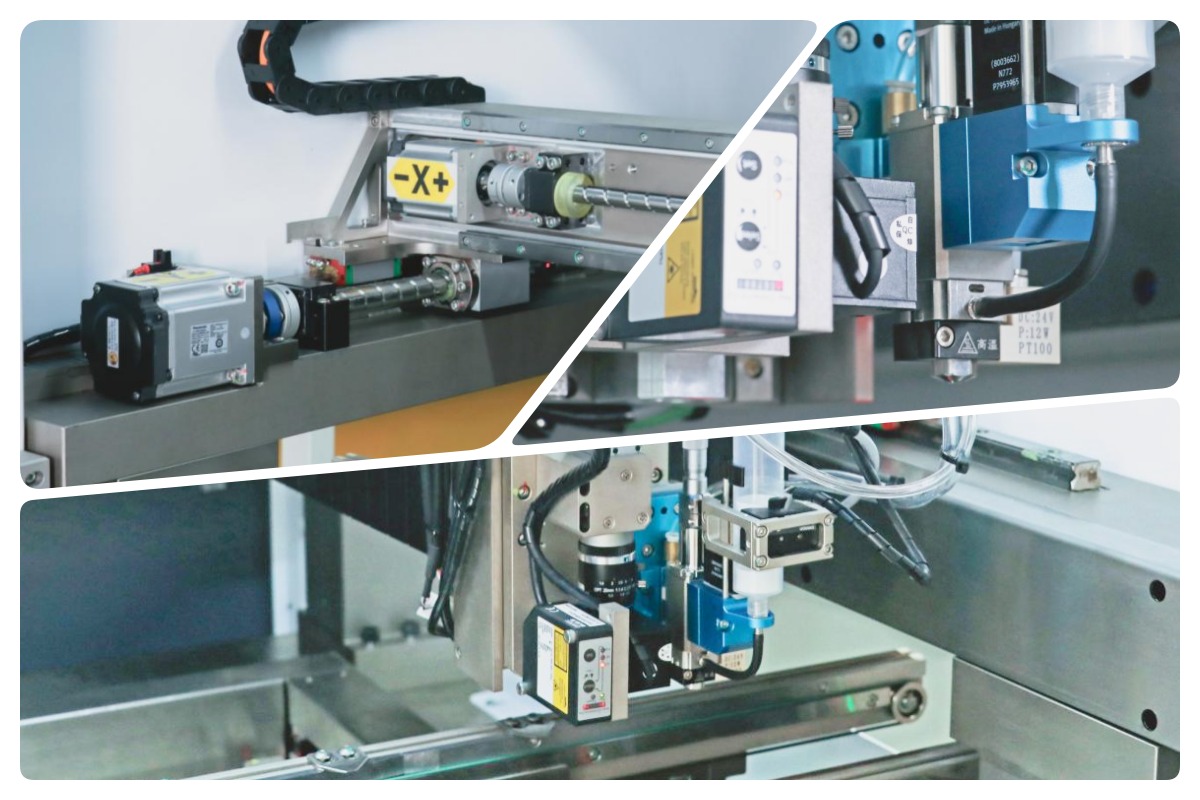

La machine de distribution Jet est dotée d'une valve de haute précision pour un contrôle exact de la quantité de colle. Entraîné par des servomoteurs et des vis de meulage, il offre une répétabilité de la distribution. Il prend en charge diverses spécifications de colle avec une fonction de préchauffage standard pour optimiser la viscosité. Cela garantit une sortie de colle uniforme, améliorant ainsi la fiabilité du collage. Adapté à la colle rouge dans le SMT et à d'autres adhésifs, il empêche le colmatage grâce à son système de nettoyage intégré, ce qui le rend efficace pour le LED et les applications médicales.

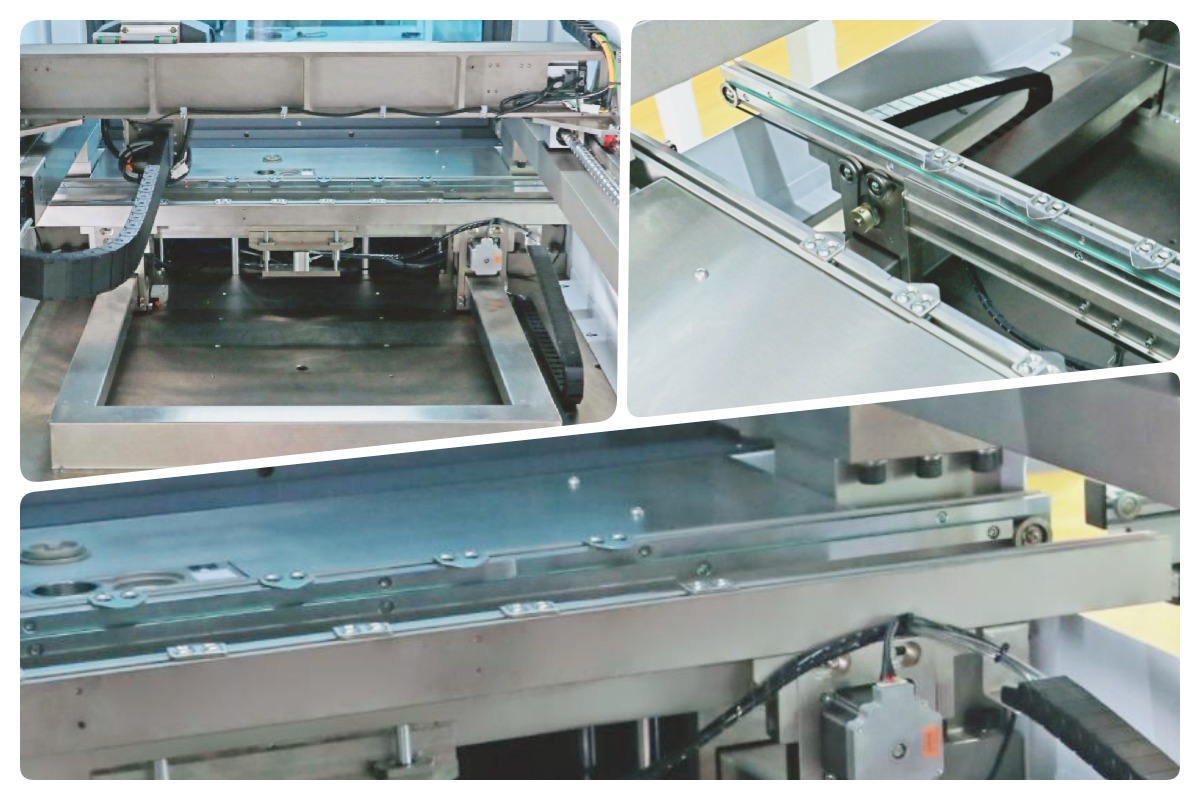

Le convoyeur de la Jet Dispensing Machine utilise des courroies antistatiques avec des moteurs indépendants pour une transmission précise. Il comprend une butée de planche réglable unique pour éviter toute déviation PCB. Le réglage synchrone de la largeur par vis de meulage garantit le parallélisme des rails. Cela permet une manipulation flexible de poids PCB jusqu'à 5 kg et des vitesses de transport de 300 mm/s. Il prend en charge plusieurs directions telles que L vers R ou R vers L, s'intégrant parfaitement aux lignes SMT pour un flux de travail fluide.

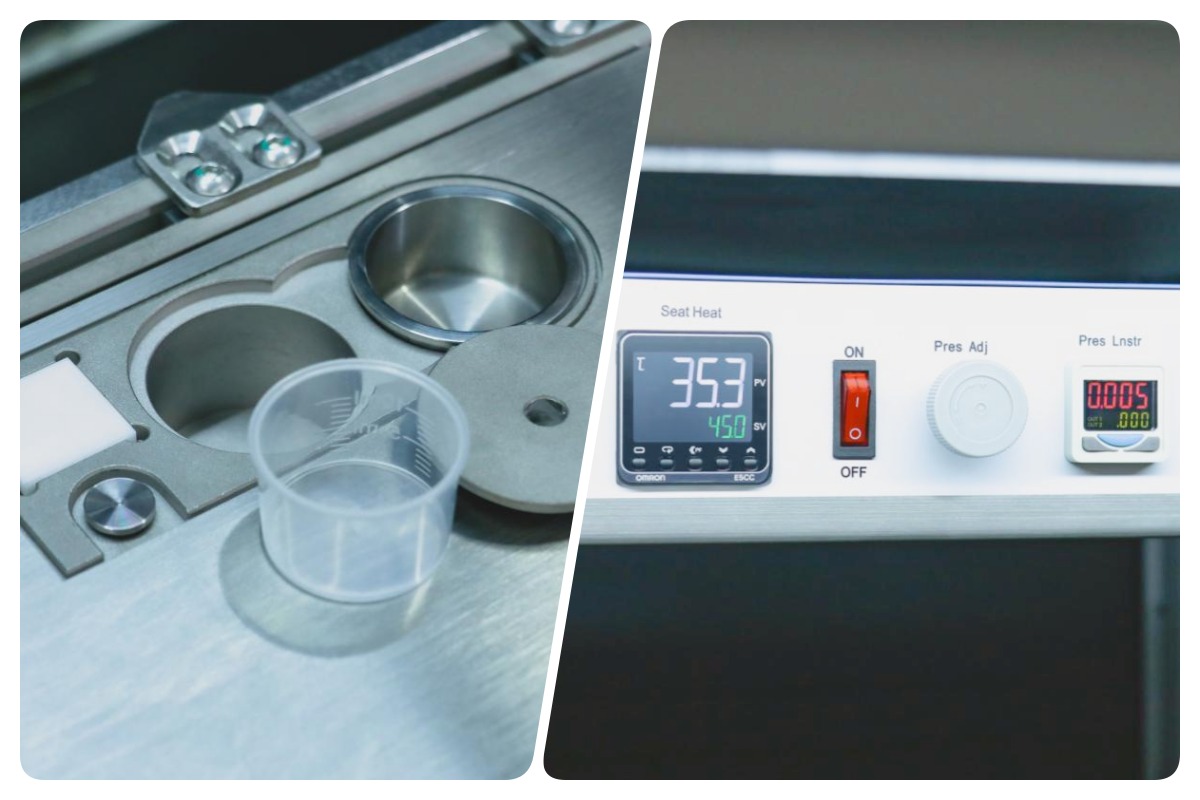

Le système de nettoyage intégré maintient la pointe de la valve propre et empêche la colle de sécher ou de se boucher. Le nettoyage automatique à une touche se termine en quelques secondes. Un contrôle précis de la température optimise le flux de colle et maintient le rendement stable toute la journée. Ces fonctionnalités simples réduisent considérablement le temps de maintenance quotidienne et prolongent la durée de vie des vannes, de sorte que la machine de distribution à jet fonctionne plus longtemps avec moins d'arrêts.
La machine de distribution Jet utilise un contrôle PLC + PC industriel pour une stabilité élevée et une expansion facile. Il répond aux normes de sécurité CE et suit la conception Industrie 4.0. Des pièces électriques de grande marque (servo Panasonic, relais Omron, interrupteur Schneider) garantissent un fonctionnement fiable 24h/24 et 7j/7. Le système prend en charge la connexion MES et les futures mises à niveau telles que les modules de détection 3D ou de durcissement UV. L'interface simple et le logiciel UFD facilitent l'utilisation, même pour les nouveaux travailleurs.
| Spécification
| Modèle | I.C.T-D450 | I.C.T-D600 (OBJECTIF) | I.C.T-D1200 (OBJECTIF) |
| Plage de distribution | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Poids du produit | Max.4,5kg | ||
| Épaisseur du produit | Max.6mm | ||
| Vitesse maximale | 2000 mm/s | ||
| Méthodologie visuelle | CCRC | ||
| Système de nettoyage | Auto | ||
| Vitesse de la soupape d'injection | 200 points/s | ||
| Précision de distribution | ±0,02 mm | ||
| Précision répétée | ±0,01mm | ||
| Poids | 650kg | 750kg | 950 kg |
| Dimension | L770*P1200*H1500mm | L880*P1200*H1500mm | L1590*P1200*H1500mm |

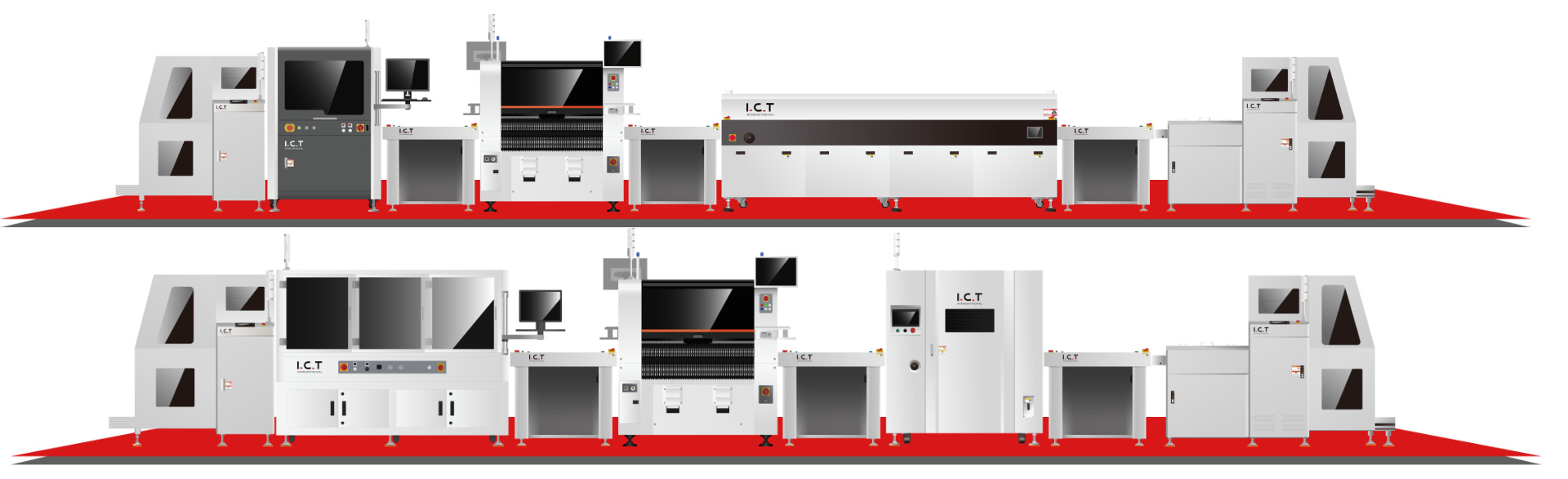

| SMT Liste des équipements de ligne
Le chargeur automatique alimente les planches en douceur. La machine de distribution à jet laisse tomber des points ou des lignes de colle exactes à grande vitesse. La machine pick & place positionne ensuite avec précision les composants ou les lentilles LED sur la colle humide. Ensuite, le panneau entre dans un four de durcissement IR ou un four de durcissement UV pour durcir complètement l'adhésif en quelques secondes. Enfin, une station AOI inspecte le volume, la position et la qualité de la colle.
| Nom du produit | Objectif dans la ligne de distribution de colle |
|---|---|
| Machine de distribution de colle | Offre une distribution de colle ultra-précise et à grande vitesse |
| Machine à revêtement conforme | Applique un revêtement protecteur final pour plus de fiabilité |
| Prendre et placer la machine | Place avec précision les composants sur de la colle fraîche |
| Fourrage | Durcit rapidement la colle grâce à la technologie IR ou UV |
| Témoignage de réussite client
Au Tadjikistan, deux ingénieurs I.C.T ont fourni une assistance technique sur site à un client LED qui a acheté deux lignes complètes SMT, une ligne DIP, une ligne de revêtement, une ligne de distribution et une ligne d'assemblage d'ampoules LED. La vidéo montre les ingénieurs assemblant l'équipement, formant l'équipe du client au fonctionnement et à la maintenance et démontrant la production de divers produits LED. La plupart des articles LED, des ampoules aux panneaux, ont été fabriqués avec succès avec une grande précision. La session met en évidence le rôle de la machine de distribution Jet dans l'application de colle pour l'assemblage. Le client partage des commentaires positifs sur la configuration transparente et la qualité de sortie améliorée.
| Formation et assistance professionnelles
I.C.T propose un service après-vente complet et une formation pour garantir le bon fonctionnement de la machine de distribution Jet. Notre réseau mondial comprend des centres de vente et de service dans plusieurs pays, assurant l'installation, la maintenance et le dépannage. Les ingénieurs dispensent une formation pratique sur l’optimisation des logiciels, du matériel et des processus. Nous nous concentrons sur des temps de réponse rapides, souvent dans les 24 heures, afin de minimiser les temps d'arrêt. Les programmes personnalisés aident les clients à adapter la ligne de machines de distribution à jet en ligne pour SMT à leurs besoins. Ce soutien construit des partenariats à long terme, améliorant la productivité et réduisant les coûts opérationnels.
| Éloge du client
Les clients félicitent nos ingénieurs pour leur expertise et leur patience lors des installations. Ils mettent en valeur la fiabilité et la précision de la Jet Dispensing Machine dans son utilisation quotidienne. Beaucoup apprécient notre emballage sécurisé qui garantit une livraison sûre et sans dommage. Des réponses rapides aux requêtes, résolvant souvent les problèmes à distance, renforcent la confiance. Dans l’ensemble, les clients notent comment nos équipements améliorent l’efficacité et la qualité des produits, conduisant à une plus grande satisfaction.
| Notre certification
I.C.T détient des certifications clés telles que CE, RoHS et ISO9001, garantissant la conformité aux normes internationales. Nous détenons également plusieurs brevets pour des conceptions innovantes en matière de technologie de distribution. Ces références reflètent notre engagement envers la sécurité, la responsabilité environnementale et la gestion de la qualité. Ils assurent aux clients que la machine de distribution Jet répond à des tests rigoureux de performances et de durabilité.
| À propos de nous et de l'usine
I.C.T est l'un des principaux fournisseurs de solutions de fabrication électronique avec nos propres installations de R&D et de production. Créé en 2012, nous comptons 89 collaborateurs, dont 20 ingénieurs, répartis sur 12 000 m². Notre fonds enregistré s'élève à 30 millions de dollars, avec une croissance rapide au service de plus de 1 600 clients dans 72 pays. L'usine suit des processus de détection stricts et un système de gestion de la qualité robuste pour garantir des normes élevées. Nous couvrons les lignes SMT, DIP, de revêtement et de distribution dans le monde entier.
