| Machine de sélection et de placement fiable Hanwha SMT
La machine de transfert SMT de Hanwha offre des performances fiables pour la fabrication électronique moderne. Ces machines offrent une vitesse et une précision élevées, ce qui les rend idéales pour les lignes SMT. Les fonctionnalités communes incluent la reconnaissance visuelle à la volée pour un placement plus rapide, l'utilisation mixte d'alimentateurs électriques et pneumatiques pour réduire les coûts et un logiciel simple pour une configuration rapide. Ils gèrent différentes tailles et composants PCB avec précision. I.C.T fournit ces SMT machines de prélèvement et de placement avancées, ainsi que des services complets de planification de ligne, d'installation et de formation pour aider les clients à construire des systèmes de production efficaces dans le monde entier.
| Présentation du modèle

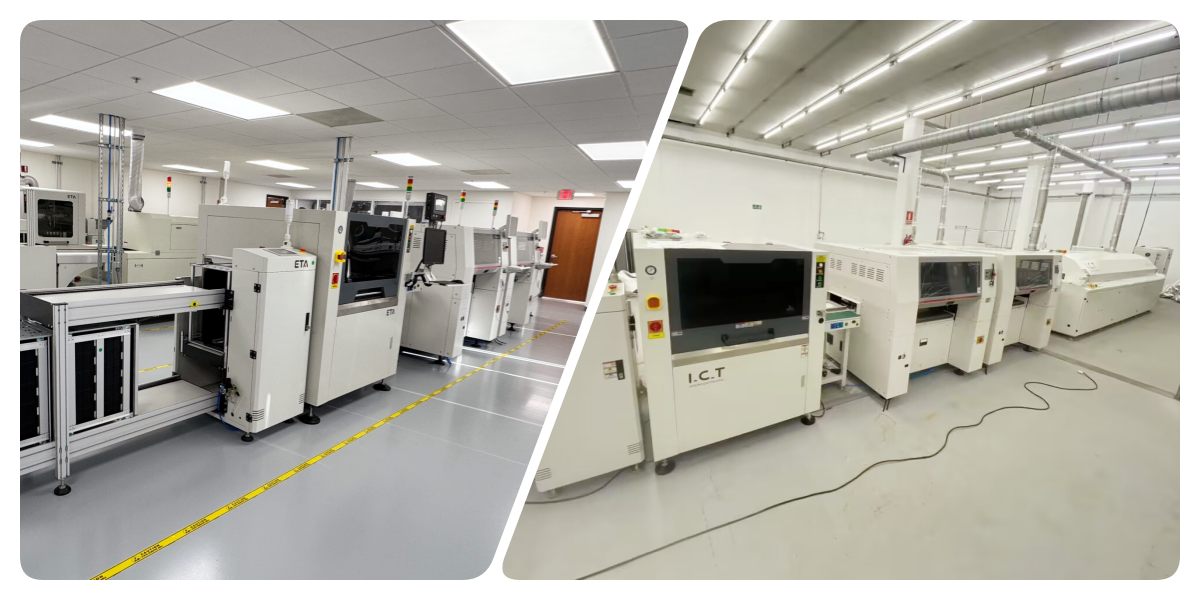

Modèle haute vitesse : SM471Plus
La SM471Plus est une machine de prélèvement et de placement SMT à grande vitesse avec un portique et 10 broches par tête. Il atteint une vitesse optimale de 78 000 CPH, adaptée aux petites puces comme le 0402. Grâce à sa vision volante, il offre une bonne précision pour la production en grand volume dans des secteurs tels que l'électronique grand public et les appareils mobiles.

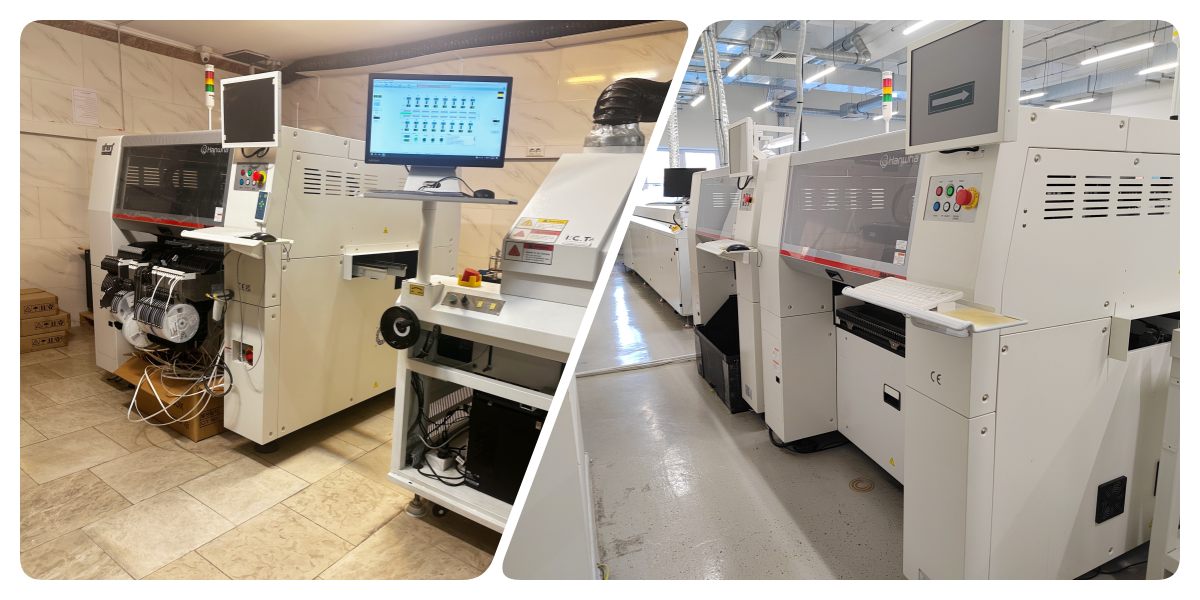

Modèle flexible à vitesse moyenne : SM481Plus
Le SM481Plus offre un placement flexible avec un portique et 6 broches par tête. Il atteint 40 000 CPH et gère des composants plus gros jusqu'à BGA/QFP avec une plus grande précision. Ce modèle convient à diverses applications dans la fabrication automobile et d'appareils électroménagers où des tailles de pièces variées sont courantes.

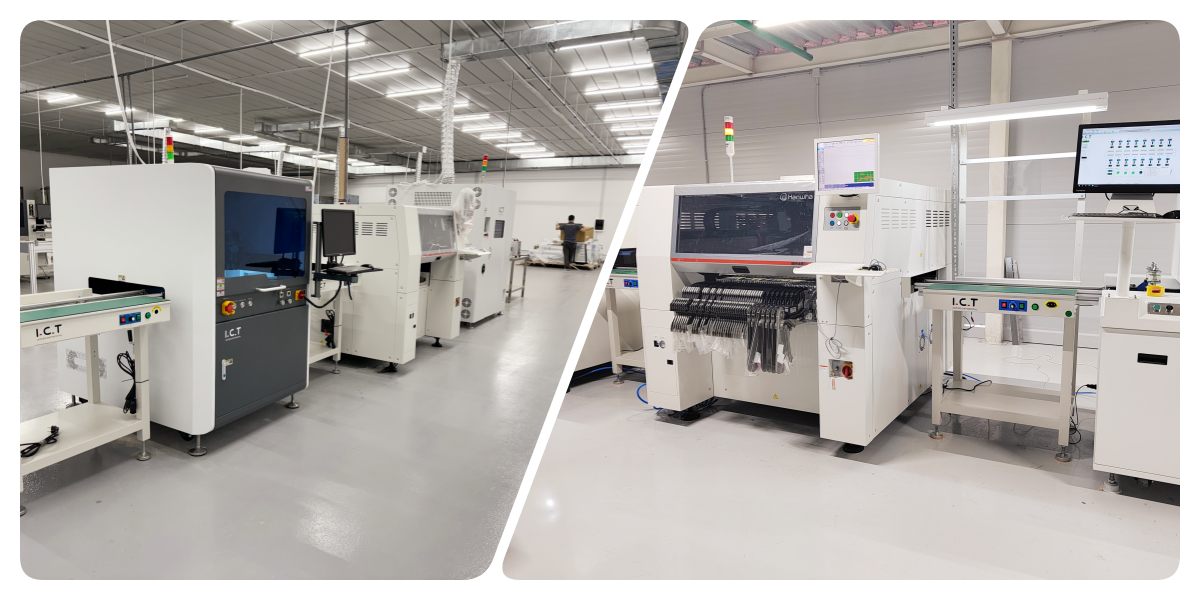

Modèle multifonction : SM482Plus
La SM482Plus est une machine de transfert SMT polyvalente avec un portique et 6 broches. Il offre 30 000 CPH et excelle dans les composants de forme irrégulière. Idéal pour les industries nécessitant une production flexible, comme l'éclairage et l'électronique industrielle, il prend en charge des PCB plus grands jusqu'à 1 200 mm.

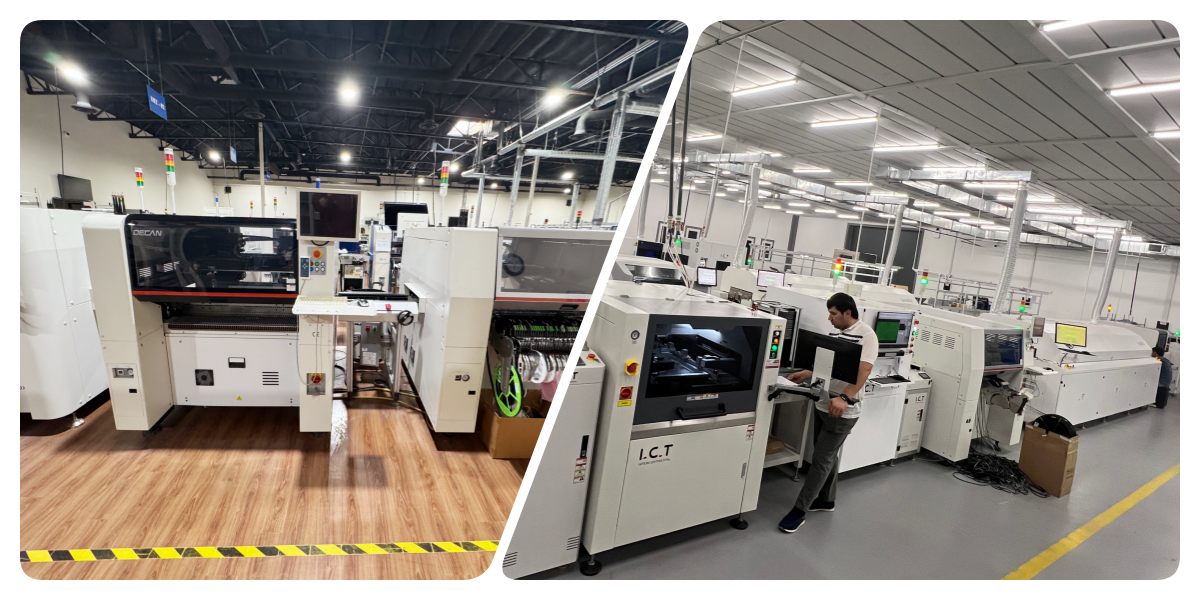

Modèle flexible avancé : DECAN L2
Le DECAN L2 comprend deux portiques avec 6 broches par tête pour un placement multifonctionnel. Il place jusqu'à 56 000 CPH et gère des composants larges jusqu'à 55 mm. Ce modèle convient à la production de LED et de grands panneaux dans les industries de l'éclairage et de l'affichage, avec des options d'efficacité à deux voies.
| Spécification
| Paramètre | SM471Plus | SM481Plus | SM482Plus | DÉCAN L2 |
|---|---|---|---|---|
| Vitesse de placement (optimale) | 78 000 CPH | 40 000 cph | 30 000 CPH | 56 000 CPH |
| Nombre de broches | 10 broches/tête (1 portique) | 6 broches/tête (1 portique) | 6 broches/tête (1 portique) | 6 broches/tête (2 portiques) |
| Précision du placement (puce) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Précision de placement (IC) | ±50µm | ±30µm | ±30µm | ±25µm |
| Gamme de composants | 0402 ~ □14 mm (H12 mm) | 0402 ~ □42 mm (H15 mm) | 0402 ~ □55 mm (H15 mm) | 0402 ~ □21mm (H12mm, jusqu'à □55mm opt.) |
| Taille maximale PCB (standard) | 510x460mm | 460 x 400 mm | 740 x 460 mm | 510x460mm |
| Taille maximale PCB (option) | 610x460mm | 1 500 x 460 mm | 1 200 x 510 mm | Jusqu'à 1 200 x 460 mm |
| Capacité du chargeur (8 mm) | 120 unités | 120 unités | 120 unités | 120 unités |
| Système de vision | Vision de vol | Vision de la scène | Vision de la scène | Vision de vol |
| Plus de produits connexes SMT
I.C.T fournit des lignes complètes SMT de haute qualité au-delà de la machine de prélèvement et de placement SMT. Nos solutions de production complètes PCBA incluent des chargeurs sous vide pour une manipulation propre des cartes, des imprimantes automatiques de pâte à souder pour une application précise, des fours de refusion multizones pour un brasage solide et des systèmes AOI avancés pour détecter les défauts. Ces machines fonctionnent ensemble de manière transparente dans des lignes étroites et efficaces. Cette configuration offre un rendement élevé, un faible coût et des performances fiables pour les secteurs exigeants tels que l'automobile, le médical, l'éclairage et l'électronique grand public. Les cartes sont prêtes à être utilisées dans le monde réel. Nous offrons une planification et une assistance complètes pour construire votre système de production SMT idéal.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| SMT Ligne | Ligne haut de gamme SMT traçable entièrement automatisée pour la Turquie. |
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| Prendre et placer la machine | Monte les composants sur les PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| Machine d'inspection | SMT dispositifs d'inspection comme AOI, SPI, inspecteur à rayons X et au pochoir. |
| Équipement de traçabilité | Enregistre et suit les données de production. |
| Vidéo de réussite client
La vidéo montre des ingénieurs I.C.T se rendant au Tadjikistan pour assister un client LED. Il capture le déchargement des équipements, y compris deux lignes complètes SMT avec plusieurs machines de prélèvement et de placement Hanwha SMT, une ligne DIP, une ligne de revêtement, une ligne de distribution et une ligne d'assemblage d'ampoules LED. Les ingénieurs installent et assemblent les machines sur site, dispensent une formation pratique au personnel local et démontrent la production réussie de divers produits LED comme les ampoules. La vidéo se termine avec le client partageant des commentaires positifs sur la configuration fluide et la sortie de haute qualité obtenue.
| Service après-vente et assistance à la formation
I.C.T propose un service complet et une formation pour les équipements SMT. Notre équipe assure l'analyse de la demande, la planification des lignes, l'installation et la formation sur site. Les ingénieurs se déplacent dans le monde entier pour obtenir une assistance technique, garantissant ainsi une configuration rapide et un fonctionnement fluide. Nous vous aidons également à optimiser et à mettre à niveau les processus pour maintenir votre production efficace et fiable.
| Témoignages clients
Les clients félicitent les ingénieurs I.C.T pour leur soutien professionnel et patient. Ils adorent les machines de sélection et de placement fiables Hanwha SMT pour des performances stables. Un emballage sûr garantit une livraison en toute sécurité et notre équipe répond rapidement aux questions. Beaucoup affirment que la formation les aide à démarrer rapidement la production et à obtenir de bons résultats.
| Certifications et normes
I.C.T détient des certificats clés tels que CE pour la sécurité, RoHS pour les normes environnementales et ISO9001 pour la gestion de la qualité. Nous disposons également de plusieurs brevets pour des solutions innovantes. Ceux-ci garantissent que nos SMT machines et services de prélèvement et de placement répondent aux normes mondiales en matière de fiabilité et de conformité.
| À propos de la société et de l'usine I.C.T
I.C.T est l'un des principaux fournisseurs de solutions SMT avec nos propres installations de R&D et de production. Nous employons 89 personnes, dont 20 ingénieurs, et avons connu une croissance rapide depuis 2012. Au service de plus de 1 600 clients dans 72 pays, nous couvrons des lignes complètes de fabrication électronique. Notre usine suit des systèmes de test et de qualité stricts pour fournir des équipements fiables dans le monde entier.
