Les défauts de placement courants de SMT proviennent généralement d"une capture instable, de données de composants inexactes, d"une faible reconnaissance visuelle, d"une mauvaise présentation du chargeur ou de problèmes de support de la carte. Dans une ligne SMT à grande vitesse, même un petit décalage au niveau de l"alimentateur, de la buse, du support PCB ou des coordonnées de placement peut se transformer en défauts visibles tels qu"un décalage de composant, une pierre tombale, un composant manquant, une rotation, une erreur de polarité ou un mauvais placement de pièce.
Cet article explique les défauts de placement SMT les plus courants, pourquoi ils se produisent et comment les ingénieurs peuvent les corriger sans affaiblir le contrôle qualité. Il est écrit pour les responsables de production, les SMT ingénieurs de processus, les équipes de maintenance et les propriétaires d"usine qui souhaitent SMT des solutions pratiques de montage de défauts qui améliorent le rendement, réduisent les reprises et stabilisent la production.
Table des matières
De nombreuses usines réagissent aux défauts de placement en modifiant d"abord les paramètres de la machine. Cela peut parfois aider, mais cela peut aussi cacher le véritable problème. Une meilleure méthode consiste à identifier le type de défaut, à tracer son origine, puis à corriger la cause physique ou liée aux données.
Différents défauts peuvent se ressembler mais provenir de causes différentes. Un composant décalé peut provenir d"un mauvais support PCB, d"une mauvaise coordonnée de placement, d"une usure de la buse, d"une vibration excessive de la carte ou d"un mouvement de la pâte à souder. Un composant en rotation peut provenir d"une erreur de prise en charge du chargeur, de données incorrectes sur l"emballage, d"une instabilité du vide ou d"une accélération élevée. Un composant manquant peut provenir de problèmes de poche d"alimentation, d"un blocage de la buse, d"une fuite de vide ou d"un rejet de la vision.
Lorsque les équipes décrivent simplement un défaut comme un « mauvais placement », elles perdent le sens du dépannage. Un rapport de défaut utile doit identifier le type de défaut, la référence du composant, la taille de l"emballage, la fente d"alimentation, l"ID de la buse, la tête de la machine, l"emplacement PCB, le temps de production et le lot de matériaux. Cela rend le problème traçable.
Tous les défauts de placement ne sont pas causés par la machine pick and place. L"impression de la pâte à souder, le gauchissement PCB, le support des panneaux, l"emballage des composants, le contrôle de l"humidité et le profil de refusion peuvent tous influencer la qualité du placement final. Par exemple, un composant peut être placé correctement mais bouger plus tard en raison d"un mauvais dépôt de pâte ou de vibrations lors du transfert.
Les ingénieurs doivent vérifier si le défaut est visible immédiatement après la mise en place ou seulement après la refusion. Si le composant est déjà décalé avant la refusion, le problème est probablement lié au placement, au ramassage, au support de la carte ou aux données de la machine. Si le composant se déplace après la refusion, le volume de pâte à souder, la conception des pastilles, l"équilibre thermique ou le profil de refusion peuvent nécessiter un examen plus approfondi.

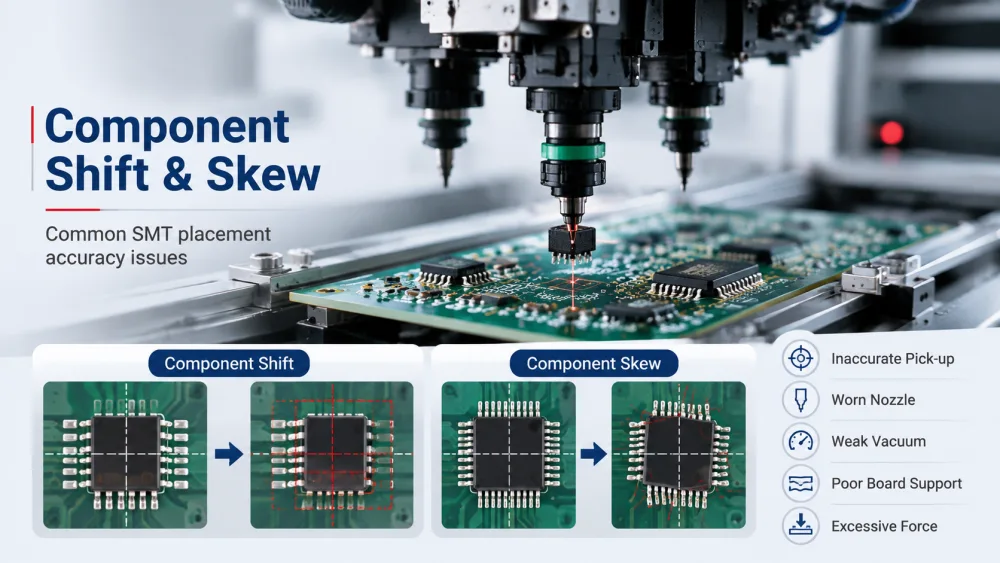

Le décalage et l"inclinaison des composants sont parmi les problèmes de placement de composants SMT les plus courants. Un composant décalé est déplacé du centre du tampon. Un composant incliné est légèrement pivoté ou placé selon un angle. Ces deux défauts peuvent réduire la qualité des joints de soudure et créer un risque électrique ou mécanique.
Le changement de composant commence souvent par une prise en charge instable ou un support de carte instable. Si la buse ne capte pas la pièce en son centre, la pièce risque de basculer lors du mouvement. Si le PCB n"est pas bien soutenu, la planche peut fléchir lors du placement. Si la force de placement est trop élevée, un petit composant peut glisser sur la pâte à souder.
Les causes courantes incluent une position de prélèvement inexacte, une pointe de buse usée, une taille de buse incorrecte, un vide faible, une hauteur de composant incorrecte, un mauvais serrage PCB, un gauchissement de la carte, une force de placement excessive ou une coordonnée de placement incorrecte. Pour les petits composants de puces, même un petit décalage du chargeur peut créer un décalage de placement reproductible.
Ces problèmes sont généralement liés à la précision et à la stabilité de la machine de prélèvement et de placement SMT . Un système de placement correctement configuré avec une vision précise, un contrôle stable du chargeur et un contrôle précis des mouvements peut réduire considérablement les problèmes de décalage et d'inclinaison des composants.
La première étape consiste à confirmer si le défaut concerne un composant, un alimentateur, une buse ou un emplacement de carte. Si le défaut suit un chargeur, vérifiez l"étalonnage du chargeur, le pas de la bande, le décollement du ruban de couverture, les coordonnées de prise en charge et la tension de la bobine. S"il suit une buse, inspectez la propreté, l"usure, le blocage des trous d"aspiration et le centrage de la buse.
Si le défaut apparaît dans une zone PCB, vérifiez le support de la carte, la planéité du panneau, l"état des pinces, la reconnaissance du repère et la conception du tampon local. Les coordonnées de placement doivent être vérifiées par rapport au centre réel du pad, et pas seulement par rapport aux données du programme. La pression de placement doit également être revue, en particulier pour les petits composants passifs et les boîtiers à pas fin.
La pierre tombale est un défaut dans lequel une extrémité d"un composant de puce se soulève pendant la refusion, laissant la pièce partiellement debout. Bien que la pierre tombale apparaisse après la refusion, elle trouve souvent son origine dans la précision du placement, l"équilibre de la pâte à souder, la géométrie des composants et le comportement thermique.
La pierre tombale se produit généralement lorsque la force de mouillage d’un côté d’un petit composant devient plus forte que l’autre côté lors de la refusion. Un volume inégal de pâte à souder, une taille de tampon inégale, un chauffage inégal, un décalage des composants et une vitesse de mouillage différente du tampon peuvent tous y contribuer. Les très petits composants passifs sont plus sensibles car leur faible masse les rend plus faciles à soulever.
Une erreur de placement peut rendre la pierre tombale plus probable. Si un composant est placé plus près d’un tampon que de l’autre, un côté peut être mouillé en premier et tirer la pièce vers le haut. C’est pourquoi le dépannage de base ne doit pas se concentrer uniquement sur le four.
L'imprimante, la machine de placement, la conception PCB et le profil de refusion sont tous importants. L'impression stable de pâte à souder à partir d'une imprimante de pâte à braser de précision est également importante pour réduire le volume de soudure inégal qui peut entraîner des défauts de base.
Les ingénieurs doivent d’abord inspecter l’impression de la pâte à souder. Les dépôts de pâte doivent être équilibrés, propres et homogènes. La conception de l’ouverture du pochoir doit correspondre à l’emballage des composants et à la disposition des tampons. PCB La taille des pastilles et la conception du masque de soudure doivent être revues si la pierre tombale se répète sur le même indicateur de référence d"un lot à l"autre.
La précision du placement doit également être vérifiée. Le composant doit être placé uniformément sur les deux coussinets, avec la bonne hauteur et la bonne pression. Pour les références de processus, les normes IPC telles que IPC J-STD-001 et IPC-A-610 sont utiles pour comprendre le contrôle du processus d'assemblage et les attentes d'acceptation. Ils ne remplacent pas le dépannage en usine, mais ils aident les équipes à utiliser un langage de qualité cohérent.

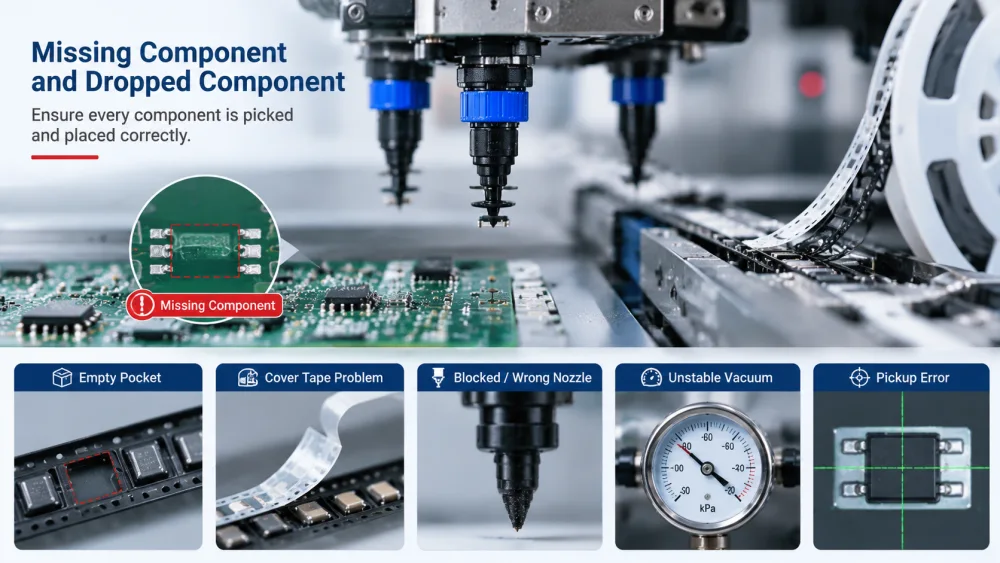

Un composant manquant signifie que la pièce n"est pas présente à son emplacement attendu PCB. Un composant abandonné signifie que la pièce a été récupérée mais perdue avant son placement. Ces défauts peuvent arrêter la production, augmenter la charge d’inspection et créer de sérieux risques de qualité s’ils échappent à la détection.
Les composants manquants et abandonnés proviennent souvent d"une défaillance du micro. Le chargeur peut ne pas présenter le composant correctement, la buse peut ne pas assurer son étanchéité ou le niveau de vide peut être instable. Si la machine détecte la panne, elle peut rejeter le composant. Si les paramètres de détection sont faibles, le défaut peut atteindre la carte.
Les causes typiques incluent une poche vide, un ruban adhésif qui tire le composant hors de sa position, une mauvaise qualité d"épissure, un pas d"alimentation incorrect, des pièces d"alimentation usées, une buse bloquée, une buse de mauvaise taille, une fuite de vide, un filtre sale, une accélération excessive de la tête ou une hauteur de ramassage incorrecte. Un composant petit et léger peut également adhérer aux surfaces du ruban adhésif ou des buses en raison de la charge statique.
La meilleure méthode consiste à tracer la chaîne de ramassage depuis l"alimentateur jusqu"à la tête de placement. Les ingénieurs doivent vérifier l"indexation du chargeur, la stabilité de la poche, le décollement du ruban adhésif, les coordonnées de ramassage, le type de buse, la propreté de la buse, la valeur du vide et le résultat de la reconnaissance des composants. Si le journal de la machine indique une erreur de capture répétée à partir d"un emplacement, le chargeur et la présentation de la bande doivent être vérifiés en premier.
Si le problème apparaît sur différents distributeurs mais concerne une seule buse ou tête, la buse et le circuit de vide doivent être inspectés. Les équipes de maintenance doivent nettoyer la buse, vérifier le chemin du vide, inspecter les filtres et vérifier si la valeur du vide correspond à la ligne de base normale. Pour une logique de diagnostic plus large, les équipes peuvent se référer à ce SMT guide de dépannage de sélection et de placement pour connecter les symptômes de ramassage, de vision, d'alimentation et de placement.
Une mauvaise rotation, un composant retourné et une erreur de polarité sont des défauts de placement SMT à haut risque, car ils peuvent passer l"inspection visuelle si la marque est petite ou cachée. Ils sont particulièrement importants pour les diodes, les LED, les circuits intégrés, les connecteurs, les condensateurs électrolytiques et les boîtiers polarisés.
Les défauts d"orientation proviennent souvent de données incorrectes dans la bibliothèque de paquets, d"une mauvaise direction de chargement du chargeur, d"une marque de polarité peu claire, d"une mauvaise reconnaissance visuelle ou d"une rotation des composants pendant le ramassage. Une bibliothèque de composants copiée peut également créer des problèmes si le package est similaire mais pas identique.
Par exemple, un LED peut avoir une marque de polarité subtile qui nécessite un éclairage spécifique. Un connecteur peut avoir une forme asymétrique qui doit être définie correctement dans les données du package. Un composant peut également tourner pendant le mouvement si la zone de contact de la buse est trop petite ou si l"étanchéité sous vide est faible.
Les usines doivent vérifier l"orientation des composants lors de l"inspection du premier article et après chaque rechargement du chargeur. Les données de la bibliothèque de packages doivent inclure la taille correcte du corps, la définition de la polarité, la forme de reconnaissance, le centre de prise en charge, la hauteur du composant et la tolérance de rotation autorisée. L"image réelle de la caméra doit être vérifiée avant d"élargir la tolérance.
La direction de chargement des mangeoires doit être standardisée avec des instructions claires pour l’opérateur. Pour les composants polarisés, l"équipe de processus doit utiliser des photos de référence ou des dessins d"orientation au niveau de la ligne. L’éclairage de vision et l’étalonnage de la caméra doivent être revus lorsque les marques sont difficiles à détecter. L’objectif n’est pas simplement de permettre à la machine d’accepter davantage de composants, mais de fiabiliser la reconnaissance.
Après le placement, l'inspection AOI peut aider à vérifier la position des composants, l'angle de rotation, la polarité et les pièces manquantes avant que les produits ne passent au processus suivant.

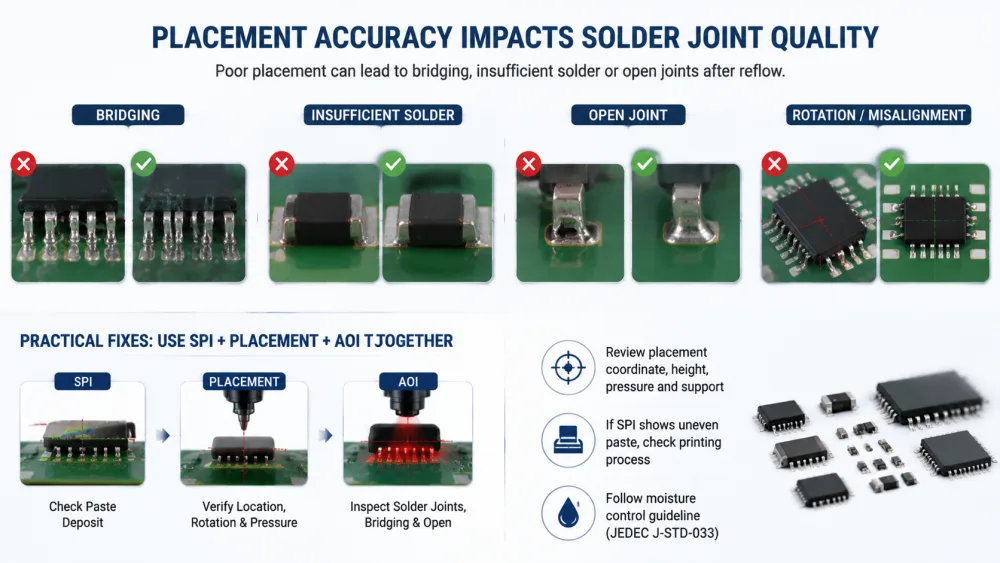

Les pontages, une soudure insuffisante et un joint ouvert sont souvent considérés comme des défauts de soudure, mais la précision du placement peut tous les influencer. Un composant placé hors du tampon, incliné, pressé trop profondément ou posé sur une pâte inégale peut créer des problèmes de joint de soudure après refusion.
Si un composant est décalé vers un côté, la soudure peut se ponter sur le côté encombré et devenir insuffisante sur le côté opposé. Si un composant à fils est tourné ou n"est pas aligné avec le tampon, certains fils peuvent ne pas être mouillés correctement. Si la force de placement est trop élevée, la pâte à souder peut s"échapper et augmenter le risque de pontage.
Les circuits intégrés à pas fin, les QFN, les connecteurs et les petits composants passifs sont particulièrement sensibles. Même lorsque la machine de placement ne signale aucune erreur, le joint de soudure final peut échouer si le dépôt de pâte, la conception du tampon et l"emplacement de placement ne sont pas alignés en tant que système.
Les ingénieurs doivent comparer les données SPI, le placement et AOI ensemble. Si SPI montre une bonne pâte mais que AOI montre un pont répété sur un composant, les coordonnées de placement, la rotation, la hauteur du composant, la pression et le support doivent être revus. Si SPI affiche déjà un collage inégal, la cause première peut être l"impression plutôt que le placement.
Pour les composants sensibles à l’humidité, le stockage et le contrôle de la durée de vie du sol sont également importants. JEDEC J-STD-033 est une référence importante pour la manipulation des appareils sensibles à l'humidité/à la refusion. Une bonne manipulation des matériaux ne peut pas corriger un mauvais placement, mais elle aide à éviter des problèmes plus larges de refusion et de fiabilité.
Les solutions de défaut de montage SMT les plus efficaces suivent un principe simple : déterminer si le défaut suit le composant, l"alimentateur, la buse, la tête de machine, l"emplacement PCB, le lot de matériaux ou le programme. Une fois le motif clair, la correction devient beaucoup plus facile.
Pour les usines confrontées à des problèmes de placement SMT répétés, il est souvent plus efficace de revoir la configuration complète de la chaîne de production SMT que d'ajuster un seul paramètre de la machine.
Si le même défaut apparaît sur un composant sur plusieurs PCB, vérifiez les données du composant, l"alimentateur, la buse et l"emballage du matériau. Si le défaut suit un emplacement du chargeur, inspectez l"étalonnage du chargeur, la poche de ruban, le chemin du ruban de protection et l"épissure. S"il suit une buse, vérifiez l"usure de la buse, la contamination, le vide et l"étalonnage. S"il n"apparaît que dans une seule zone PCB, vérifiez les broches de support, la déformation de la carte, les données de repère et les coordonnées de placement local.
Cette méthode évite les ajustements aléatoires. Cela aide également les équipes à éviter de modifier trop de paramètres à la fois. Lorsque trop de modifications sont apportées simultanément, il devient difficile de savoir quelle correction a réellement résolu le problème.
Une liste de contrôle utile des défauts de placement SMT devrait inclure :
Type de défaut et emplacement sur le PCB.
Ensemble de composants, indicateur de référence et lot de matériaux.
Emplacement du chargeur, état du chargeur et présentation de la bande.
ID de la buse, taille de la buse, propreté et valeur du vide.
Tête de machine, force de placement, hauteur de ramassage et réglage du mouvement.
Image de vision, éclairage, tolérance et données de la bibliothèque de packages.
PCB support, état de serrage, reconnaissance du repère et planéité de la carte.
SPI et AOI résultat avant et après correction.
Les usines doivent enregistrer la cause finale confirmée et mettre à jour le travail standard. Cela transforme le dépannage en une connaissance des processus plutôt qu"en une lutte répétée contre les incendies.
Résoudre un défaut est utile, mais prévenir des défauts répétés est plus précieux. Une production SMT stable dépend de la configuration standard, de la maintenance préventive, de la vérification du premier article, de la discipline de l"opérateur et de l"examen des données.
L"étalonnage du chargeur, le nettoyage des buses, l"inspection sous vide, l"étalonnage de la caméra, la configuration des broches de support et l"inspection du premier article doivent faire partie du contrôle de routine de la production. Ces contrôles ne doivent pas dépendre uniquement de l’expérience de chaque opérateur. Ils doivent être documentés et répétés lors du changement de produit, du rechargement du chargeur et des intervalles de maintenance.
Le contrôle ESD doit également être pris en compte car l'électricité statique peut affecter la manipulation des petits composants et la stabilité du capteur. Le cadre de l’ESD Association ANSI/ESD S20.20 est une référence utile pour créer un programme de contrôle ESD autour des appareils électroniques sensibles.
Les défauts de placement doivent être examinés par tendance, et non seulement par événement individuel. Une usine doit comparer le taux de défauts par produit, ensemble de composants, machine, alimentateur, buse, équipe et lot de matériaux. Si un problème se répète, l’équipe doit améliorer la règle de configuration ou de maintenance standard.
I.C.T soutient les fabricants de produits électroniques avec des solutions SMT uniques , comprenant SMT la planification des lignes, la fourniture d'équipements, l'installation, la formation, l'assistance à la production et le service après-vente. SMT projets>>
Pour les fabricants confrontés à des défauts de placement répétés, un support de processus expérimenté peut aider à relier les données de la machine, la manutention des matériaux, la pratique des opérateurs et la configuration de la ligne de production en un seul plan d"amélioration clair.

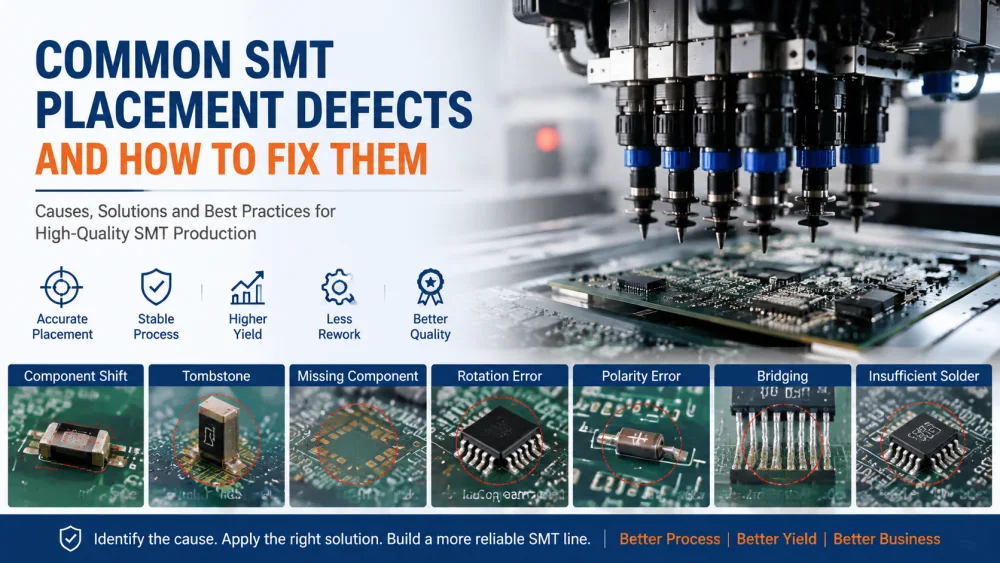

Les défauts de placement SMT courants incluent le décalage, l"inclinaison, la pierre tombale, un composant manquant, un composant tombé, une erreur de rotation, un retournement, une erreur de polarité, un pontage, un joint ouvert et une soudure insuffisante.
La meilleure méthode de dépannage consiste d"abord à identifier le type de défaut, puis à déterminer s"il suit le composant, l"alimentateur, la buse, la tête, la zone PCB, le lot de matériaux ou les données du programme.
La présentation du chargeur, l"état des buses, la stabilité du vide, la reconnaissance visuelle, la prise en charge de PCB et les données de placement sont les principaux facteurs responsables des problèmes de placement des composants SMT.
Tous les défauts de soudure finaux ne sont pas causés par le placement, mais la précision du placement peut fortement influencer le pont, le joint ouvert et une soudure insuffisante.
L"amélioration à long terme dépend de la configuration standard, de la maintenance préventive, de l"inspection du premier article, de la formation des opérateurs et de l"examen des données.
Lorsqu"une usine traite les défauts de placement comme des preuves de processus, chaque défaut devient plus facile à résoudre et moins susceptible de revenir. Le résultat est un meilleur rendement, moins de retouches, une livraison plus stable et une confiance plus forte dans la ligne SMT.
Les défauts de placement SMT les plus courants incluent le décalage de composant, l"inclinaison, la pierre tombale, le composant manquant, le composant tombé, la mauvaise rotation, le composant inversé, l"erreur de polarité, le pont, le joint ouvert et la soudure insuffisante. Certains défauts sont causés directement par des problèmes de captation et de placement, tandis que d"autres apparaissent après la refusion parce que le placement, la pâte à souder, la conception des plots ou l"équilibre thermique n"étaient pas stables. Les ingénieurs doivent d"abord classer le défaut avant de modifier les paramètres de la machine.
La méthode fiable la plus rapide consiste à vérifier si le changement suit un composant, un alimentateur, une buse, une tête de machine ou un emplacement PCB. S"il suit un chargeur, l"indexation du chargeur et la présentation de la bande en sont probablement la cause. S"il suit une buse, une usure de la buse ou une fuite de vide peuvent être impliquées. S"il apparaît dans une zone PCB, le support de la carte, l"état du serrage ou les données de coordonnées locales doivent être vérifiés.
Un composant peut bouger ou devenir défectueux après la refusion car le volume de pâte à souder, la conception des pastilles, l"équilibre thermique ou la force de mouillage changent pendant le chauffage. Les défauts de pierre tombale et certains défauts de décalage en sont des exemples courants. Le placement peut toujours contribuer si le composant était légèrement décentré avant la refusion. Les ingénieurs doivent comparer SPI, l"inspection de placement, AOI et le résultat de la redistribution ensemble au lieu de considérer une seule étape du processus.
La tolérance visuelle ne doit pas être élargie avant que la véritable cause ne soit comprise. Une tolérance plus large peut réduire les alarmes, mais elle peut laisser passer un composant en rotation, décalé ou mal reconnu. Les ingénieurs doivent d"abord inspecter l"image de la caméra, le mode d"éclairage, la bibliothèque de packages, la marque de polarité, la forme des composants et la stabilité du capteur. L"ajustement de la tolérance n"est utile que lorsque la cible de reconnaissance est déjà précise et que le risque est contrôlé.
Une usine doit demander une assistance au processus SMT lorsque les défauts de placement se répètent après des vérifications normales du chargeur, des buses, du vide, de la vision et du programme. L"assistance est également utile lors de l"introduction d"un nouveau produit, d"une production à forte mixité, de l"installation d"une nouvelle ligne ou lorsque des composants coûteux entraînent des coûts de reprise élevés. Un fournisseur de solutions professionnel SMT peut examiner la gamme complète au lieu de traiter chaque alarme de machine comme un problème isolé.
