Le choix d"une machine d"épissage SMT n"est pas seulement une question de comparaison du prix de la machine. Le bon choix dépend de la fréquence de changement de bobine, de la plage de largeur de bande, de la compatibilité du chargeur, de la charge de travail de l"opérateur, du volume de production et du temps d"arrêt que votre ligne peut tolérer.
Si vous voulez comprendre comment choisir correctement l'équipement de la machine d'épissage SMT, commencez par le problème de production que vous devez résoudre. Certaines usines ont besoin d'un outil simple pour améliorer la cohérence de l'épissage manuel, tandis que d'autres ont besoin d'un système de changement de bobine automatique qui prend en charge une production SMT continue sur plusieurs équipes.
Ce guide d'achat de machines d'épissage de bobines SMT explique les principaux critères de sélection pour les ingénieurs SMT, les responsables de production et les équipes d'achats. Il montre également comment évaluer les fonctionnalités d'automatisation, la qualité de l'épissage, le support de maintenance et le retour sur investissement à long terme avant d'acheter.
Table des matières
La meilleure machine d"épissage SMT est celle qui correspond à votre situation de production réelle. Une machine qui fonctionne bien pour une ligne LED à volume élevé n"est peut-être pas la meilleure solution pour une chaîne d"assemblage électronique à forte mixité, et une simple solution d"assistance manuelle peut ne pas suffire pour une usine avec des objectifs de disponibilité stricts.
Avant de comparer les spécifications, définissez clairement le problème. Essayez-vous de réduire les temps d"arrêt de prélèvement et de placement, de réduire les erreurs de manipulation des opérateurs, d"améliorer la stabilité de l"alimentateur ou de standardiser le changement de bobine entre les différentes équipes ? La réponse guidera la suite de votre processus de sélection.
La fréquence de changement de bobine est l’une des premières choses à mesurer. Si votre ligne ne change de bobine qu"occasionnellement, une méthode d"épissage basique peut suffire. Si vos opérateurs effectuent de nombreux changements de bobines par équipe, l"équipement d"épissure automatique devient bien plus précieux.
Des changements fréquents créent des opportunités répétées de retard. Même si chaque arrêt est court, la perte totale peut devenir importante sur une journée de production complète. Dans cette situation, une machine qui améliore la vitesse et la cohérence peut avoir un impact pratique important.
Certains matériaux s’épuisent plus vite que d’autres. Les petits composants passifs, les résistances en grande quantité, les condensateurs, les LED et les composants de support IC courants peuvent nécessiter un remplacement fréquent des bobines pendant les longs trajets. Ces matériaux doivent être examinés en premier lors de l’évaluation des besoins d’épissage.
Si seules quelques positions d’apport entraînent la plupart des retards de basculement, votre décision d’investissement doit se concentrer sur ces positions. Cela vous aide à choisir un équipement en fonction de la pression de production réelle plutôt que de l"hypothèse générale selon laquelle toutes les bobines créent le même problème.
La production en grand volume et la production diversifiée créent des priorités de sélection différentes. Les lignes à grand volume se soucient généralement avant tout de la vitesse, de la disponibilité et de la répétabilité. Les lignes à forte mixité peuvent se soucier davantage de la flexibilité, de la couverture de la largeur du ruban, de la vérification des matériaux et de la facilité d"utilisation.
Un bon processus de sélection doit adapter l’équipement à votre type de production. Cela évite d’acheter une machine techniquement performante mais non adaptée aux besoins opérationnels quotidiens.

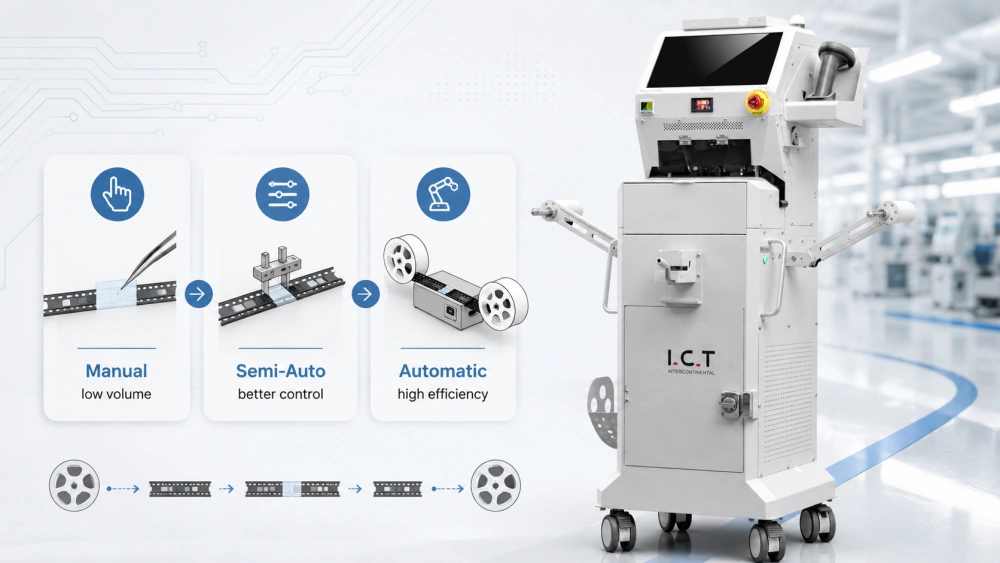

Les solutions d"épissage SMT peuvent aller des outils manuels aux machines automatiques dotées de fonctions de détection et de vérification. Comprendre ces options aide les acheteurs à éviter de choisir un équipement trop basique ou inutilement complexe.
Le bon niveau d'automatisation dépend du volume de production, des compétences de l'opérateur, du coût des temps d'arrêt et des exigences de gestion de l'usine. Un processus pratique de sélection d’équipement d’épissage automatique doit comparer à la fois les caractéristiques visibles de la machine et les coûts cachés de main d’œuvre et de temps d’arrêt.
Les outils d"épissage manuels obligent les opérateurs à aligner et à joindre les bandes à la main. Ils ont un faible coût initial et peuvent convenir à la production de prototypes, aux travaux à faible volume ou aux usines qui ne changent pas fréquemment de bobines.
La limite est la cohérence. L"épissage manuel dépend fortement des compétences, de l"attention et de la formation de l"opérateur. Si la même opération est répétée plusieurs fois par équipe, une variation manuelle peut entraîner des bourrages d"alimentateur, des épissures faibles ou un temps de changement plus long.
L"équipement semi-automatique permet de contrôler certaines parties du processus d"épissage, telles que le positionnement, la coupe ou le pressage du ruban. Elle peut améliorer la cohérence tout en maintenant l’investissement à un niveau inférieur à celui d’une solution entièrement automatique.
Ce type peut convenir aux usines qui souhaitent un meilleur contrôle des processus mais qui n’ont pas encore besoin d’une automatisation complète. Cela peut également être utile lorsque les opérateurs ont besoin d’aide pour l’alignement mais que le volume de matériau n’est pas suffisamment élevé pour justifier un système plus avancé.
Les machines d"épissage automatiques SMT sont conçues pour normaliser les étapes clés telles que le positionnement du ruban, l"alignement, la coupe, l"assemblage et parfois l"inspection. Ils réduisent les variations de manipulation manuelle et aident les usines à créer un processus de changement de bobine plus reproductible.
Pour les usines ayant une consommation élevée de bobines, une production en plusieurs équipes ou des objectifs stricts d'utilisation des lignes, l'épissure automatique est généralement l'option la plus efficace à long terme. Si vous avez besoin d'une base plus approfondie sur la structure de la machine et le flux de processus, vous pouvez lire ce guide sur le fonctionnement de la machine d'assemblage de bandes SMT.
La compatibilité avec la largeur de bande est l"un des points de sélection techniques les plus importants. Si la machine ne peut pas prendre en charge vos formats de bande courants, elle ne résoudra pas le véritable problème de production, même si elle dispose de fonctionnalités d"automatisation puissantes.
La plupart des lignes de production SMT utilisent une gamme de largeurs de bandes porteuses. Une usine peut avoir besoin de manipuler des rubans de 8 mm pour les petits composants, des rubans de 12 mm ou 16 mm pour les composants de taille moyenne et des rubans plus larges pour les pièces plus grandes. Votre machine doit correspondre à la fois à la production actuelle et aux exigences probables des produits futurs.
Avant d"acheter, répertoriez les largeurs de ruban les plus souvent utilisées dans votre chaîne de production. Ne vérifiez pas seulement la bande la plus large. La largeur de bande à fréquence la plus élevée peut être plus importante car elle crée le travail de changement le plus répété.
Pour de nombreuses lignes SMT, le ruban de 8 mm est particulièrement important car il est largement utilisé pour les petits composants passifs. Si votre ligne consomme de nombreuses bobines de 8 mm, la machine doit gérer cette largeur de bande de manière fluide et cohérente.
La largeur du ruban n’est pas le seul facteur. Le pas de la bande, l"état de la poche, la qualité de la bande de couverture et la rigidité de la bande de support peuvent également affecter les performances d"épissage. Une épissure qui semble acceptable à l"extérieur du chargeur peut néanmoins causer des problèmes lors de l"alimentation réelle.
Lorsque cela est possible, testez la machine avec vos matériaux de production réels. Utilisez différents types de composants, largeurs de ruban et fournisseurs de bobines. Cela donne un résultat plus fiable que l"évaluation de la machine uniquement à partir d"un catalogue.
Votre plage de bandes actuelle peut ne pas être la même que votre future plage de bandes. Si votre usine se développe dans de nouveaux produits, dans l"électronique automobile, les cartes LED, l"électronique grand public ou les cartes de commande industrielles, les exigences en matière de largeur de bande peuvent changer.
Une machine offrant une compatibilité plus large peut coûter plus cher au début, mais elle peut réduire le remplacement futur de l"équipement ou la limitation des processus. Cela est important pour les usines qui s’attendent à des changements dans leur mix produits au cours des prochaines années.
Une machine d"épissage SMT doit être évaluée avec le processus d"alimentation et de placement. Une épissure n’est réussie que si elle passe sans problème à travers le chargeur et permet une capture stable des composants.
L"alimentateur constitue le pont entre l"approvisionnement en matériau et les performances de placement. Si l"épissure provoque une résistance à l"alimentation, la machine de prélèvement et de placement peut toujours s"arrêter, même si le ruban a été assemblé avec succès au poste d"épissure.
Avant de finaliser la sélection de l"équipement, testez les épissures d"échantillons avec les alimentateurs utilisés sur votre ligne de production. Vérifiez si le joint traverse le chemin d"alimentation sans se coincer, se plier ou créer une résistance anormale.
Ce test pratique est important car la conception du chargeur, le routage de la bande, la manipulation de la bande de couverture et la tolérance peuvent varier. Une bonne épissure doit être suffisamment solide pour rester connectée, mais suffisamment plate pour se déplacer de manière fiable dans le chargeur.
Les lignes de placement à grande vitesse tolèrent moins une alimentation instable des matériaux. Si la machine de placement fonctionne rapidement, de petites interruptions du chargeur peuvent provoquer des alarmes fréquentes et une perte de production.
Pour cette raison, les usines utilisant des équipements de placement rapide devraient accorder davantage d’importance à la cohérence des épissures. Un processus d'épissage stable contribue à protéger les performances de la ligne de production de prélèvement et de placement en réduisant les interruptions liées aux matériaux.
La principale valeur de l’épissage n’est pas seulement un assemblage plus rapide des bandes. Il s"agit d"une réduction des temps d"arrêt au stade du placement. Si votre principal problème est l"arrêt de la ligne lié au moulinet, évaluez l"équipement en fonction de sa capacité à supporter une alimentation ininterrompue.
Pour une explication plus détaillée de ce point, consultez l'article sur l'alimentation continue des composants pour la disponibilité SMT.

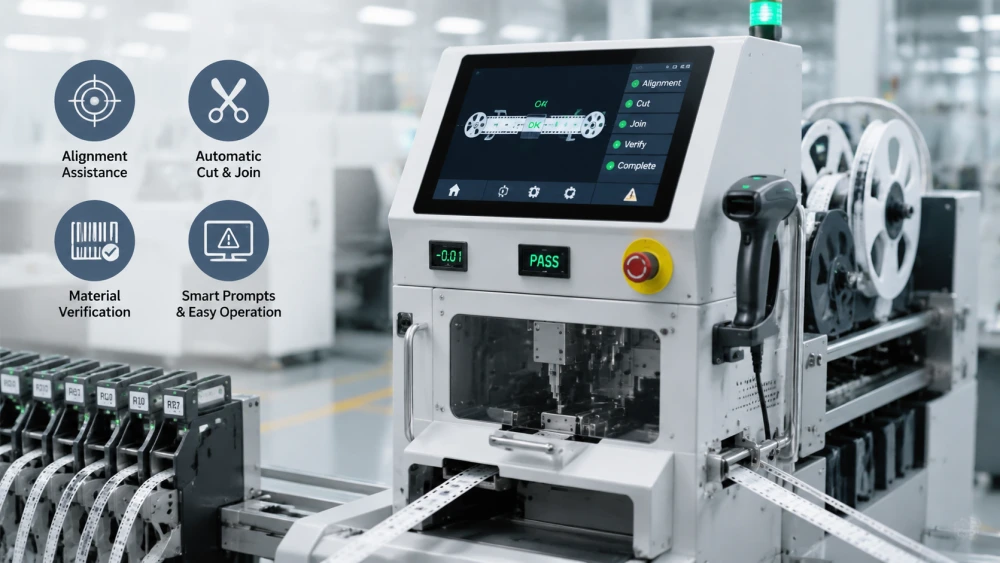

Les fonctionnalités d’automatisation peuvent améliorer la vitesse et la cohérence, mais toutes les fonctionnalités n’ont pas la même valeur pour chaque usine. Le meilleur ensemble de fonctionnalités dépend du niveau de compétence de votre opérateur, du volume de la ligne, des besoins en matière de traçabilité et du risque qualité.
Un processus de sélection utile devrait séparer les fonctions essentielles des fonctions facultatives. Cela évite les achats excessifs tout en garantissant que la machine peut résoudre votre principal problème de production.
L"assistance à l"alignement des bandes est l"une des fonctions les plus précieuses d"une machine d"épissage SMT. Un mauvais alignement peut provoquer des bourrages dans le chargeur, des joints fragiles ou un mouvement instable du ruban. Toute fonctionnalité améliorant la cohérence du positionnement peut réduire les risques de production.
Pour les usines qui dépendent actuellement de l’épissage manuel, l’assistance à l’alignement peut apporter une nette amélioration avant même d’envisager des fonctions intelligentes plus avancées. Cela permet de réduire la variation des opérateurs et facilite la formation du processus.
Les fonctions automatiques de découpe et d’assemblage peuvent réduire le temps de préparation manuelle. Une coupe nette et une action d"assemblage contrôlée contribuent à créer une épissure plus reproductible, en particulier lorsque les opérateurs doivent manipuler de nombreuses bobines sur une courte période.
Ces fonctions sont importantes lorsque la vitesse et la cohérence comptent. Si votre ligne comporte plusieurs équipes ou des changements fréquents, la découpe et l"assemblage automatiques peuvent aider à standardiser le processus entre les différents opérateurs.
La vérification des matériaux peut inclure la lecture de codes-barres, la vérification du numéro de pièce ou l"intégration du système. Ces fonctions aident à éviter un mauvais chargement des bobines, qui peut être plus grave qu"un simple événement de temps d"arrêt.
Si votre production implique des bobines d’apparence similaire, de nombreux numéros de pièces ou des exigences strictes en matière de traçabilité, les fonctions de vérification doivent recevoir plus d’attention. Ils aident à relier l’épissage au contrôle global des matériaux plutôt que de le traiter comme une simple opération mécanique.
Une bonne interface opérateur peut réduire le temps de formation et les erreurs quotidiennes. Des invites claires, des conseils simples en matière de flux de travail et des alertes d"erreur visibles facilitent l"utilisation de la machine en production réelle.
Ceci est particulièrement important lorsque les opérateurs alternent entre les lignes ou lorsque les nouveaux employés doivent devenir rapidement productifs. Une machine techniquement avancée mais difficile à utiliser peut créer de nouveaux problèmes au lieu de résoudre les anciens.
La vitesse est importante, mais la qualité de l’épissure est encore plus importante. Une épissure rapide qui provoque des bourrages d’alimentateur ne réduit pas les temps d’arrêt. Cela déplace simplement le temps d’arrêt à un stade ultérieur du processus.
Lors de l"évaluation d"une machine d"épissage SMT, regardez le joint final. L"épissure doit être alignée, solide, lisse et adaptée au chemin d"alimentation. C’est là que les tests de production réels sont plus utiles que les affirmations des brochures.
Le joint doit rester connecté pendant que le chargeur tire la bande vers l"avant. Si le joint se sépare, la ligne peut s"arrêter et les opérateurs doivent récupérer manuellement le chemin du matériau.
Une bonne résistance d’assemblage dépend de la préparation du ruban, du matériau d’épissage, de la pression de la machine et de l’alignement. Pendant l"évaluation, testez si l"épissure reste stable dans des conditions normales de mouvement du chargeur.
L"épissure ne doit pas être trop épaisse, inégale ou rugueuse. Si le joint se coince à l’intérieur du chargeur, cela peut provoquer une résistance ou une alarme d’alimentation. La douceur est particulièrement importante pour les rubans étroits et les alimentations à grande vitesse.
Les usines doivent vérifier les performances du chargeur après le passage de l"épissure, et pas seulement après l"assemblage des bandes. Cela donne une image plus réaliste de la fiabilité quotidienne.
Une bonne machine devrait produire des résultats similaires même lorsqu’elle est utilisée par différents opérateurs formés. Si la qualité de l"épissure varie considérablement d"une personne à l"autre, le processus dépend encore trop des compétences individuelles.
La répétabilité est l"une des principales raisons d"investir dans l"automatisation. Cela facilite la gestion de la production et réduit les problèmes de dépannage causés par des habitudes manuelles incohérentes.
SMT l"équipement d"épissage doit être adapté aux personnes qui l"utilisent quotidiennement. Si une machine est difficile à utiliser, lente à apprendre ou difficile à entretenir, elle risque de ne pas offrir l"avantage de production attendu.
Lors du choix de l"équipement, évaluez la façon dont la machine modifie la charge de travail de l"opérateur. Une bonne solution devrait rendre le changement de bobine plus facile, plus rapide et plus contrôlé, et ne devrait pas simplement ajouter une autre station compliquée à la ligne.
L"épissage manuel nécessite des mains fermes, un alignement minutieux et des habitudes cohérentes. L"équipement automatique réduit le fardeau des compétences, mais les opérateurs doivent toujours comprendre le sens de la bande, la vérification des matériaux et le dépannage de base.
Si votre usine a une rotation fréquente des opérateurs ou une expérience SMT limitée, la facilité d"utilisation devient un facteur de sélection majeur. Des invites de flux de travail simples et des actions machine répétables peuvent réduire la pression de la formation.
La formation doit être suffisamment courte pour répondre aux besoins quotidiens de la production mais suffisamment complète pour éviter les erreurs. Les opérateurs doivent savoir comment charger les bandes, confirmer la direction, réaliser l"épissure, vérifier le joint et répondre aux alarmes.
Demandez au fournisseur s"il fournit du matériel de formation, des vidéos d"exploitation, des conseils sur site ou une assistance à distance. Un bon support de formation peut réduire le délai entre l’installation et une utilisation en production stable.
Les machines d"épissage fonctionnent avec du ruban support, du ruban de couverture, du matériau adhésif et un mouvement mécanique. Au fil du temps, la poussière, les fragments de ruban adhésif et les résidus d"adhésif peuvent affecter les performances.
Choisissez un équipement avec un accès raisonnable pour l’entretien. Les opérateurs ou le personnel de maintenance doivent être en mesure de nettoyer les zones clés, d"inspecter les pièces d"usure et de suivre un programme de maintenance clair sans temps d"arrêt excessif.
Le support du fournisseur est un élément important de la sélection des équipements. Une épisseuse peut ressembler à un autre modèle lors d"une courte démonstration, mais la différence devient plus claire après des mois de production quotidienne.
Une assistance fiable contribue à réduire les risques lors de l’installation, de la formation des opérateurs, de la maintenance et du dépannage. Pour les équipements de production, la capacité de réponse du fournisseur peut être presque aussi importante que la machine elle-même.
Les bons fournisseurs doivent vous aider à adapter la machine à votre processus de production. Cela peut inclure des tests de largeur de bande, une formation des opérateurs, des vérifications de compatibilité des chargeurs et des conseils sur le placement du flux de travail.
L’assistance à l’installation est particulièrement importante lorsque l’usine passe de l’épissage manuel à l’épissage automatique. La machine doit être introduite dans le cadre d’une amélioration des processus, et non seulement comme un outil autonome.
Avant d"acheter, renseignez-vous sur la disponibilité des pièces de rechange et la réponse à la maintenance. Les pièces d"usure, les pièces coupantes, les capteurs ou les composants de positionnement peuvent nécessiter une maintenance au fil du temps.
Si les pièces de rechange sont difficiles à obtenir, un petit problème peut entraîner un retard de production. Une décision d’achat pratique doit inclure une planification du service à long terme, et pas seulement le premier coût d’achat.
Un fournisseur possédant une véritable expérience en ligne SMT peut fournir des conseils plus utiles. Ils comprennent le comportement du chargeur, la variation de largeur de bande, le flux de travail de l"opérateur et le lien entre la manutention des matériaux et la disponibilité du placement.
La page des équipements d'assemblage automatique des bobines SMT est une référence utile pour comparer les fonctions d'épissage intelligentes et les besoins des applications de la ligne de production.
Le retour sur investissement est souvent plus fort lorsque les changements de bobines sont fréquents. La machine peut réduire les temps d"arrêt, la pression de travail, les défauts d"épissure et les interruptions d"alimentation. Ces avantages peuvent s’accumuler avec le temps.
Cependant, le retour sur investissement doit être calculé à l’aide de vos propres données de production. Évitez de vous fier uniquement à des affirmations générales. La même machine peut avoir une valeur différente dans une petite ligne de prototypes et dans une usine à volume élevé et à équipes multiples.
Commencez par estimer le temps perdu lors du changement de bobine. Incluez le temps de préparation manuelle, le temps d"attente du chargeur, le temps de redémarrage et tout retard supplémentaire causé par un mauvais épissage.
Estimez ensuite combien de fois cela se produit par quart de travail ou par jour. Cela donne une vision plus réaliste de la perte totale de production liée au changement de bobine.
L"épissage manuel a un coût d"achat inférieur, mais il peut entraîner des coûts cachés tels que le temps de l"opérateur, les variations de formation, les bourrages d"alimentation et une qualité incohérente. L"épissage automatique entraîne un coût d"équipement plus élevé mais peut réduire les pertes répétées.
Si vous comparez encore des méthodes, cet article sur la comparaison d'épissage de bobines manuelle et automatique SMT peut vous aider à évaluer les compromis plus clairement.
La machine la moins chère n’est pas toujours la machine la moins chère. S"il ne prend pas en charge les largeurs de vos bandes, crée des épissures peu fiables ou manque de support de service, cela peut coûter plus cher en temps d"arrêt et en maintenance ultérieurement.
Une décision d’achat solide équilibre le prix d’achat, les avantages en matière de production, la fiabilité, le service et la convivialité de l’opérateur. C’est le moyen le plus pratique de choisir des équipements destinés à une utilisation en production à long terme.
De nombreux problèmes de sélection proviennent d’une évaluation trop étroite de la machine. Les acheteurs peuvent se concentrer sur le prix de la machine ou sur une seule fonctionnalité tout en passant à côté des conditions de production qui déterminent les performances réelles.
Éviter ces erreurs peut permettre de gagner du temps, de réduire les risques et d"aider l"usine à choisir un équipement qui fonctionne bien après l"installation.
Le prix compte, mais il ne doit pas être le seul facteur de sélection. Une machine peu coûteuse qui crée des épissures instables peut augmenter les temps d"arrêt de l"alimentateur et la frustration de l"opérateur.
Comparez la valeur totale au lieu du seul coût d’achat. Tenez compte de la vitesse de changement, de la qualité de l’épissure, du support technique, des besoins de maintenance et de la compatibilité des processus.
Une machine qui ne prend pas en charge vos largeurs de bande courantes créera des limitations quotidiennes. Confirmez toujours la plage de largeur du ruban avec vos matériaux de production réels avant d"acheter.
Si votre usine prévoit l"introduction de nouveaux produits, incluez les futures exigences en matière de bandes dans l"évaluation. Cela permet d"éviter que la machine ne devienne trop limitée à mesure que la production change.
Une démonstration est utile, mais elle peut ne pas représenter les conditions de votre usine. Testez la machine avec vos vrais bobines, opérateurs, alimentateurs et flux de production autant que possible.
Des tests réels montrent si la machine est facile à utiliser, si l"épissure passe par le chargeur et si le processus réduit réellement les temps d"arrêt.
L"équipement d"épissure ne représente qu"une partie du changement de matériau. Si l’usine présente toujours une mauvaise préparation des matériaux, un étiquetage des bobines peu clair ou une vérification faible, des risques de temps d’arrêt et de qualité peuvent persister.
Pour une vue de planification plus large, lisez le guide de planification d'épissage et de changement de matériau SMT.
Pour choisir la bonne machine d"épissage SMT, commencez par vos besoins de production plutôt que par le catalogue de machines. Mesurez la fréquence de changement de bobine, identifiez les composants à forte consommation, confirmez les exigences de largeur de bande et testez les performances d"épissure avec vos alimentateurs actuels.
Un processus pratique de sélection d'équipement d'épissure automatique doit comparer le niveau d'automatisation, la qualité de l'épissure, la compatibilité des chargeurs, la convivialité de l'opérateur, l'accès à la maintenance, l'assistance du fournisseur et le retour sur investissement. Ces facteurs comptent plus qu’une simple spécification de titre.
Des solutions manuelles ou semi-automatiques peuvent suffire pour une production à faible volume, mais les lignes à volume élevé et à mélange élevé SMT bénéficient souvent d"un équipement d"épissure automatique. La bonne machine peut réduire les temps d"arrêt, améliorer le changement de matériau, assurer un fonctionnement stable de l"alimentateur et faciliter le contrôle de la production quotidienne.
Choisissez une machine d"épissage SMT en vérifiant la fréquence de changement de bobine, la plage de largeurs de bande, la compatibilité des alimentateurs, le volume de production, la charge de travail de l"opérateur et le coût des temps d"arrêt. La bonne machine doit correspondre à vos matériaux de production réels et prendre en charge un mouvement stable du chargeur. Testez toujours des échantillons d’épissures avec de vrais rubans et chargeurs avant de prendre une décision finale.
Une machine d"épissage SMT doit prendre en charge les largeurs de ruban couramment utilisées dans votre ligne de production. De nombreuses lignes SMT utilisent des rubans porteurs de 8 mm, 12 mm, 16 mm et 24 mm, mais les besoins réels varient selon le produit. Vérifiez les exigences actuelles et futures en matière de bandes avant d"acheter, surtout si votre usine gère une production à forte mixité.
L"équipement d"épissure automatique est généralement préférable pour la production à volume élevé, à mélange élevé ou en plusieurs équipes, car il permet un changement de bobine plus rapide et plus cohérent. L"épissage manuel peut toujours fonctionner pour la production de petits volumes ou de prototypes. Le meilleur choix dépend du coût des temps d"arrêt, des compétences de l"opérateur, de la fréquence de changement de bobine et des besoins en matière de fiabilité du doseur.
La compatibilité du chargeur est importante car l"épissure doit passer à travers le chargeur en douceur. Si le joint est trop épais, faible ou mal aligné, cela peut provoquer une résistance à l"alimentation ou des alarmes de la machine. Une épissure doit être testée avec les alimentateurs réellement utilisés sur la ligne, et pas seulement vérifiée visuellement après l"assemblage.
La caractéristique la plus importante est une qualité d’épissure stable et reproductible. La vitesse est utile, mais une épissure rapide qui provoque des bourrages d"alimentateur ne réduit pas les temps d"arrêt. Recherchez un alignement précis du ruban, une résistance d"assemblage fiable, une bonne compatibilité avec la largeur du ruban, une utilisation facile et l"assistance du fournisseur pour une utilisation en production à long terme.
