Les 5 premiers AOI pour 2025 sont I.C.T - 5146, AI-5146-3D, I.C.T - AI5146W, AI-4540, et MyPro I Series 3D AOI. Ces machines ont une inspection 3D avancée, des logiciels dirigés par l'IA et une forte fiabilité. Ils aident PCB les lignes de montage à trouver des problèmes tôt. Ils améliorent également les technologies de montage de surface et les déchets plus faibles. La série de machines I.C.T AOI nécessite peu de maintenance et fonctionne rapidement tout le temps. Plus de gens veulent maintenant une électronique de haute précision. Choisir la droite AOI peut réduire les taux de défaut de 5% à 1% . Cela aide les usines à fabriquer plus de produits et à gaspiller moins dans le monde.
· L'inspection optique automatisée (AOI) utilise des caméras et des IA pour repérer les problèmes au début de l'assemblage SMT. Cela permet de fabriquer de meilleurs produits et de réduire les déchets.
· Les meilleures machines AOI en 2025 ont une inspection 3D avancée. Ils utilisent des logiciels intelligents et fonctionnent rapidement et bien avec de nombreuses tailles et types PCB.
· AOI peut réduire les taux de défaut de 5% à 1%. Il aide davantage de produits à passer le premier test et peut réduire les coûts de reprise jusqu'à 60%. Cela permet d'économiser de l'argent et du temps.
· NOUVEAU AOI Les systèmes sont liés à des logiciels d'usine comme MES. Ils partagent immédiatement des données, les équipes peuvent donc résoudre les problèmes rapidement et surveiller les défauts.
· Choisir la bonne machine AOI dépend de la façon dont il vérifie, de la vitesse à laquelle il fonctionne, de son logiciel, de la façon dont il correspond à d'autres outils, à la prise en charge et au coût.
· Garder AOI Les machines nettoient et mettent à jour leur logiciel les aident à bien fonctionner. Cela arrête des ruptures coûteuses dans la chaîne de production.
· AOI La technologie aide de nombreux domaines, comme l'électronique grand public, les voitures, les dispositifs médicaux et la fabrication de nouveaux produits. Il s'assure que les produits sont de haute qualité.
· L'achat de machines intelligentes AOI avec des chèques AI et 3D est un bon choix pour l'avenir. Ils aident à réduire les erreurs et aident les usines à se développer.
L'inspection optique automatique est très importante dans la technologie de montage de surface. Il utilise des caméras et des logiciels intelligents pour examiner les assemblages de la carte de circuit imprimé. Le système trouve des problèmes comme les pièces manquantes ou tordues, le mauvais soudure et les choses qui ne devraient pas être là. L'inspection optique automatisée fonctionne à différentes étapes de la chaîne de montage SMT . Il vérifie une fois la pâte de soudure mise, avant et après le soudage de reflux, et pendant la soudure des vagues. Ces systèmes aident les fabricants à maintenir la qualité électronique de haute qualité en repérant tôt les problèmes. L'inspection optique automatisée garantit que chaque planche est bonne avant qu'elle ne continue.
Astuce: AOI Les systèmes peuvent vérifier des centaines de planches toutes les heures. Cela les rend très utiles pour les lignes de technologie de montage de surface occupées.
Les fabricants utilisent une inspection optique automatique pour améliorer la qualité et économiser de l'argent. Ces systèmes trouvent immédiatement des problèmes, afin que les travailleurs puissent les réparer rapidement. AOI trouve de nombreux types d'erreurs, comme une mauvaise polarité, une mauvaise soudent et des pièces manquantes ou tordues. La technologie utilise différentes façons d'inspecter, comme les images 3D et les caméras sous de nombreux angles. Cela aide à des choses difficiles comme les planches courtises et les surfaces brillantes. AOI Les systèmes fonctionnent également avec les systèmes d'exécution de la fabrication. Ils donnent rapidement des commentaires et suivent chaque défaut à la bonne étape.
Avantage | Impact sur la production SMT |
Taux d'évasion des défauts | Réduit jusqu'à 85% |
Rendement de premier passage | Passé de 92% à 98% |
Repadre les coûts | Abaissé de 60% |
Traçabilité | Suivi complet des défauts |
Vitesse d'inspection | Centaines à des milliers de pièces / minute |
L'inspection optique automatique rend les résultats plus stables et dignes de confiance que les gens. Il aide les usines à s'améliorer tout le temps et à répondre aux besoins de la nouvelle électronique.
En 2025, les systèmes d'inspection optique automatisés s'amélioreront encore. Les fabricants utilisent désormais l'intelligence artificielle et l'apprentissage automatique pour trouver plus de défauts et faire moins d'erreurs. Une nouvelle imagerie 3D, comme la triangulation structurée de lumière et de laser, permet au système voir les détails de nombreux côtés. Cloud basé sur le cloud AOI permet aux gens de regarder et d'étudier les données de loin, afin que les équipes puissent travailler ensemble de n'importe où. Plus d'automatisation signifie moins de travail pour les personnes et les lignes plus rapides. Les idées de l'industrie 4.0 , comme l'IoT et les Big Data, aident à faire fonctionner encore mieux les lignes de technologie de montage. Des entreprises telles que Koh Young Technology, Viscom et Mirtec mènent ces changements. À mesure que les pièces électroniques deviennent plus petites et plus difficiles à faire, les systèmes AOI changent pour maintenir la qualité très élevée.
Le I.C.T - 5146 est une machine de confiance AOI pour les lignes SMT. Il utilise des objectifs spéciaux et des logiciels intelligents pour vérifier de près les planches. De nombreuses entreprises l'utilisent car elle fonctionne bien et est facile à utiliser. Le I.C.T - 5146 peut vérifier les planches avant et après le soudage. Cela rend bon pour de nombreuses étapes dans la fabrication de l'électronique.
· La caméra prend des photos claires avec des lumières vives.
· Le logiciel intelligent trouve des problèmes en apprenant des emplois passés.
· Il vérifie rapidement les planches, il s'adapte donc aux lignes occupées.
· Vous pouvez le regarder et le contrôler de loin.
· Il fonctionne avec MES pour partager les données immédiatement.
· Changer les travaux et la configuration est rapide et simple.
Pros | Inconvénients |
Trouve bien les défauts | Les contrôles 3D ne sont pas très forts |
A besoin de peu de fixation ou de soin | Les travailleurs peuvent avoir besoin d'apprendre l'IA |
Emplice à configurer et à changer de travail | Pas pour très grand PCB S |
Fonctionne bien avec mes |
Le I.C.T - 5146 est le meilleur pour les usines animées avec de nombreux emplois. Cela aide lorsque vous devez changer de travail rapidement et trouver des problèmes tôt. Il est également bon si vous voulez un partage de données facile et une télécommande.

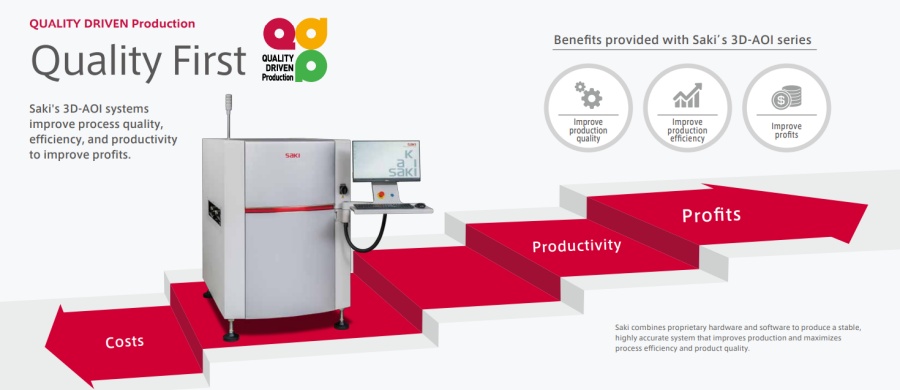

Le SAKI 3DI-LS2 utilise Smart AI et 3D vérifie SMT travail. Son IA apprend de nombreuses photos de planches, bonnes et mauvaises. Les travailleurs n'ont pas à modifier les paramètres à la main. Cela permet à quiconque de l'utiliser. Les grandes entreprises lui font confiance, comme Denso dans les voitures. Saki a fabriqué ce modèle pour aider les usines intelligentes et garder des vérifications de haute qualité.
· L'IA trouve des problèmes et a besoin de moins d'aide des gens.
· L'apprentissage en profondeur donne de bons et réguliers.
· Il vérifie les tableaux de 50 x 60 mm à 330 x 330 mm.
· Vous pouvez choisir la netteté de la caméra et la modifier rapidement.
· Il vérifie les pièces hautes jusqu'à 40 mm de haut.
· Il vérifie rapidement, jusqu'à 7 000 mm² par seconde.
· Il examine de nombreux spots et gère les données à la fois.
· Vous pouvez changer les lumières et les caméras pour vos besoins.
· Vous pouvez ajouter des feux de dôme, des caméras latérales ou des lumières UV.
· Il parle à d'autres machines pour un travail fluide.
· Le réseau est simple et continue de travailler même avec des problèmes.
Pros | Inconvénients |
L'IA vérifie les erreurs inférieures des gens | La machine est lourde, environ 900 kg |
Vous pouvez changer les lumières et les caméras | La première configuration peut prendre un certain temps |
Vérifie les parties SMT et à travers | Prend beaucoup d'espace |
Chèques 3D rapides et bons | |
Les grandes voitures lui font confiance |
Le Saki 3Di-LS2 est idéal pour les cartes automobiles, les petites pièces et les usines intelligentes. Cela aide lorsque vous devez vérifier les pièces courtes et hautes. Il est également bon pour le suivi complet et le travail avec d'autres machines. Son IA intelligente aide lorsque vous changez souvent d'emploi ou que vous avez de nouveaux travailleurs.

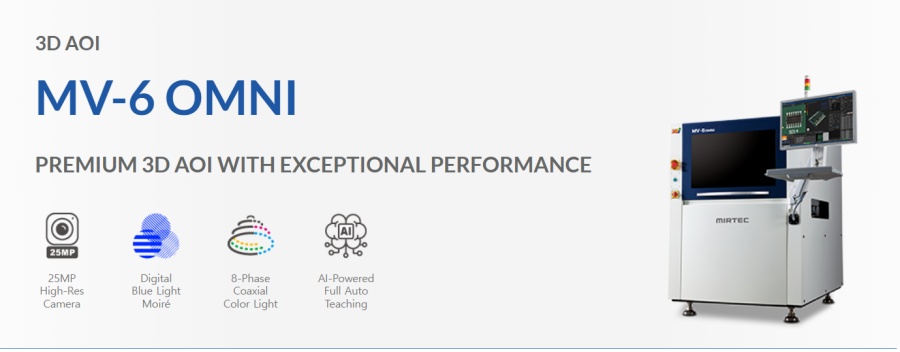

Le Mirtec MV-6 Omni est un top 3D AOI pour l'électronique. Il utilise des images nettes et des vérifications 3D avec Special Omni-Vision® Tech. Des experts comme cette machine et il a remporté des prix . Les fabricants le choisissent pour ses vérifications solides et son meilleur contrôle de qualité.
· Les vérifications Omni-Vision® 3D mesurent la hauteur et la taille bien.
· Le système de caméra est de 15 méga pixels pour des détails clairs.
· Les lentilles spéciales gardent les photos droites et tranchantes.
· Il utilise Quad Moiré Tech pour de vraies vérifications 3D.
· Huit lumières en couleur aident à obtenir les meilleures photos.
· Deux caméras (15 MP et 25 MP) pour des images nettes.
· Il vérifie rapidement, environ 0,77 seconde par place.
· Vous pouvez résoudre les problèmes de loin sans s'arrêter.
· Il vérifie toutes les places avec 12 projecteurs 3D numériques.
· Les outils intelligents aident à gérer les travaux et à utiliser les bibliothèques IPC.
· Les caméras latérales regardent les planches sous différents angles.
Pros | Inconvénients |
Vérifie en 3D et 2D avec des images nettes | La machine est lourde (950 kg) |
Trouve des problèmes rapidement et bien | Besoin d'une configuration qualifiée pour certains outils |
Vous pouvez réparer les choses sans vous arrêter | Peut être trop grand pour certaines lignes |
Connu pour de nouvelles idées et être stable | |
Convient de nombreuses tailles de planche |
Le Mirtec MV-6 Omni est le meilleur pour les grandes usines d'électronique. Il aide la plupart où la vitesse et la qualité comptent. Il s'adapte aux lignes pour les téléphones, les voitures et les planches dures avec de nombreuses pièces. Les fabricants qui veulent de solides chèques 3D et moins de temps d'arrêt comme ce modèle.
Le Koh Young Zenith 2 est une machine supérieure pour vérifier les planches SMT. Il utilise une technologie 3D spéciale pour fabriquer des formes 3D exactes de chaque PCB. La machine mesure la hauteur, la largeur et les joints de soudure et les pièces de la soudure. Zenith 2 vérifie les panneaux utilisant des règles IPC-A-610, qui sont fiables partout pour l'électronique. Le système a une programmation automatique alimentée par AI, donc la configuration est rapide et simple. Zenith 2 est lié au système d'usine intelligent KSMART. Cela lui permet de partager des données immédiatement et de résoudre les problèmes rapidement. Lorsqu'il est utilisé avec le mont KPO, il fabrique un système en boucle fermée. Cela aide à mieux placer les pièces et fait fonctionner la ligne plus rapidement.
Fonctionnalité / spécification | Description |
Véritable technologie d'inspection 3D | Utilise des vérifications 3D spéciales pour des pièces jusqu'à 25 mm de hauteur , y compris les joints de soudure et les choses qui ne devraient pas être là. |
IPC-610 Conformité standard | Vérifie les conseils d'administration par IPC-610 Règles pour la recherche de défauts de bien et équitable. |
Capacités de détection des défauts | Trouve la soudure manquante, les mauvais taches, les erreurs de polarité, les pièces à l'envers, l'OCV / OCR, le filet de soudure, les fils levés, les tombes, le pontage, etc. |
Haute précision et vitesse | Utilise des machines intelligentes et de la mesure pour un travail rapide dans les lignes occupées. |
Caméra de vue latérale en option | Vérifie les pièces cachées ou difficiles à voir avec une caméra latérale solide. |
Système d'auto-diagnostic | Prédit lorsque des soins sont nécessaires pour arrêter les pannes et le faire fonctionner bien. |
Programmation automobile alimentée par AI (KAP) | Le logiciel AI utilise des formes pour configurer les chèques rapidement et économiser de l'argent. |
Intégration avec l'écosystème de Ksmart | Se connecte avec d'autres machines et donne de solides outils SPC pour la qualité. |
Correction de placement en temps réel | Fonctionne avec KPO Mounter pour corriger immédiatement les erreurs de pièce, rendant les choses plus correctes et faisant de plus bonnes planches. |
Remarque: les véritables vérifications 3D et les fonctionnalités de l'IA de Zenith 2 aident les usines à obtenir moins de fausses alarmes et plus de bonnes planches la première fois.
Pros | Inconvénients |
Meilleurs véritables chèques 3D dans l'industrie | Coûte plus cher au début |
Rapide, la configuration de l'IA signifie moins d'attente | Certaines fonctionnalités ont besoin de formation pour bien utiliser |
La fixation en boucle fermée rend les choses plus correctes | A besoin de plus d'espace dans certaines usines |
Prédit les soins nécessaires pour arrêter les pannes surprises | |
Suit très bien les règles IPC |
Zenith 2 est idéal pour les grandes usines d'électronique qui souhaitent la vitesse de pointe et la qualité. Cela fonctionne mieux où obtenir de bonnes planches la première fois et quelques erreurs comptent le plus. Les usines faisant des planches dures, comme pour les voitures, les hôpitaux ou les gadgets de fantaisie, obtiennent beaucoup de ses chèques 3D et de sa fixation rapide. Zenith 2 est également bon pour les usines intelligentes qui souhaitent un partage et des soins faciles de données avant les choses.

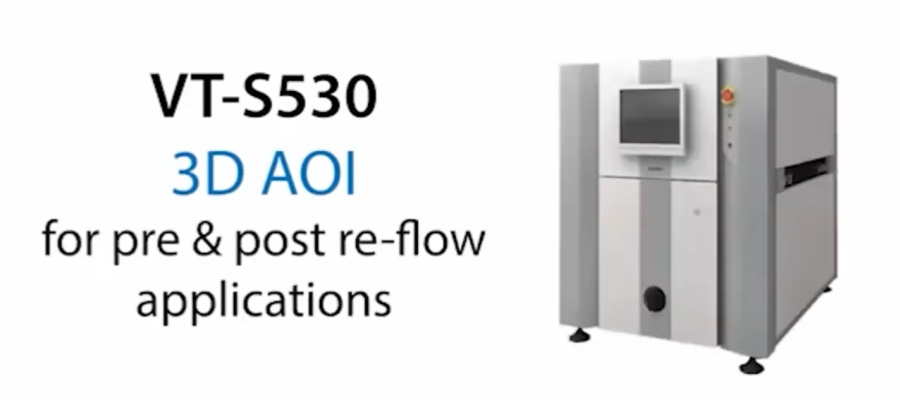

L'Omron VT-S530 donne une vérification complète 3D - AOI pour les lignes SMT. Cette machine utilise des caméras intelligentes et mélange le décalage de phase avec Color Highlight ™ 3D Shape Tech. Le VT-S530 obtient un rendement élevé de premier passage, pas de problèmes manqués et très peu de mauvais rejets. Il vérifie les planches avant et après le soudage. Il peut fonctionner avec une ou deux lignes et vérifie très grand PCB jusqu'à 510x680 mm . Le système suit les règles IPC et vérifie même les minuscules pièces 01005. La technologie spéciale du combo 3D-SJI d'Omron s'assure que chaque planche est bien vérifiée.
· Donne une 3D complète - AOI avec des vérifications solides pour toutes les lignes SMT.
· Utilise la technologie spéciale 3D-SJI d'Omron , Mélange de phase Shift and Color Highlight ™ pour de meilleures vérifications.
· Suit les règles d'IPC dans le vrai 3D.
· A une lentille de caméra télécentrique pour des images claires.
· Vous permet de choisir une résolution de 10 μm ou 15 μm.
· Peut utiliser deux lignes à la fois sans avoir besoin de plus d'espace.
· Vérifie les très grandes planches jusqu'à 510x680 mm.
· Vérifie les minuscules pièces 01005.
· Fonctionne pour la soudure avant et après.
· Un logiciel facile avec écran tactile et configuration hors ligne.
· Regarde la ligne en temps réel et possède une station de réparation avec une vue 3D complète.
· A les outils pour rechercher des données et vérifier la qualité.
· Est livré avec le meilleur service et l'aide d'Omron.
Astuce: Le VT-S530 peut utiliser deux lignes et vérifier les grandes planches, il est donc idéal pour les usines animées avec de nombreux emplois.
Pros | Inconvénients |
Full 3D - AOI avec une technologie intelligente 3D-SJI | Coûte plus que simple AOI |
Vérifie les grands et petits PCB S, même 01005 parties | A besoin de plus d'espace sur la ligne |
L'utilisation à deux lignes fabrique plus de produits | Certaines fonctionnalités ont besoin d'une formation |
Regarde la ligne et aide à résoudre les problèmes tout de suite | |
Facile à utiliser et a un soutien solide |
Le VT-S530 est bon pour les usines qui ont besoin de faire beaucoup et de changer souvent d'emplois. Il fonctionne bien en ligne avec de nombreuses tailles de planche ou beaucoup de changements. Les fabricants de voitures, de gadgets et d'usine l'aiment car il vérifie les planches minuscules et énormes. Le VT-S530 est également bon pour les endroits qui souhaitent regarder la ligne, regarder les données et garder la qualité très élevée.
AOI Les machines en 2025 ont de nombreuses nouvelles fonctionnalités. Le tableau ci-dessous montre les cinq meilleurs modèles. Il compare leur inspection 3D, leurs outils d'IA et leur vitesse. Chaque machine a ses propres forces spéciales pour les lignes SMT.
AOI machine | Caractéristiques d'inspection 3D | Capacités d'IA | Vitesse (taux d'inspection) |
Averroes.ai | Utilise le matériel optique existant pour la 3D; manque de matériel 3D propriétaire | Moteur d'apprentissage en profondeur sans code; Détection de défaut en temps réel | Dépend du matériel |
Koh Young Zenith | Vrai 3D avec Moiré multi-projection; gère les pièces hautes jusqu'à 25 mm; sans ombre | Programmation automatique alimentée par AI; Classification automatique des défauts | 55,3 cm² / sec |
SAKI 3DI | Plateforme d'inspection multi-technologie pour SMT, THT, igbt; Moins de concentration sur les détails 3D | Programmation assistée par AI; Classification automatique des défauts | Non spécifié |
Tri-tr7700 | Résolution de hauteur adaptative; Projections de franges numériques programmables pour 3D | Programmation assistée par AI; Classification automatique des défauts | Jusqu'à 80 cm² / sec |
Mirtec MV-6 | DLP bleu Moiré pour 3D sans bruit; Inspection 2D / 3D simultanée | Éclairage multi-phases; inspection multi-angles | Mode turbo: 45% plus rapide (débit élevé) |
Koh Young Zenith et Mirtec MV-6 ont le meilleur matériel d'inspection 3D. Tri Tr7700 est très rapide et utilise une mesure 3D intelligente. Averroes.ai est fort dans les logiciels AI. SAKI 3DI peut vérifier de nombreux types de planches et de pièces.
Les métriques de performance aident les usines à choisir la bonne machine AOI. La vitesse, la précision et la flexibilité sont les plus importantes pour les lignes occupées. Tri Tr7700 est le plus rapide, vérifiant jusqu'à 80 cm² chaque seconde. Koh Young Zenith offre des vérifications 3D stables à 55,3 cm² par seconde . Mirtec MV-6 peut fonctionner 45% plus rapidement en mode turbo, il est donc bon pour les gros travaux.
La vitesse d'Averroes.ai dépend du matériel qu'il utilise, donc il peut changer. SAKI 3DI ne répertorie pas une vitesse mais peut vérifier de nombreux types de panneaux. Toutes ces machines fonctionnent rapidement, mais la meilleure dépend de ce dont l'usine a besoin.
Astuce: les usines doivent correspondre à la vitesse AOI à la vitesse de leur ligne. Cela aide à arrêter les ralentissements et maintient la qualité élevée.
Les logiciels et comment les machines AOI se connectent à d'autres systèmes sont importantes. Koh Young Zenith utilise l'IA pour configurer des vérifications et des liens avec MES et ERP pour le partage de données en direct. Mirtec MV-6 a le système Omni-Vision® , qui mélange SPI et AOI avec des vérifications de défaut intelligents. SAKI 3DI et TRI TR7700 Utilisent l'IA pour aider à configurer et à trouver des problèmes.
Le nouveau logiciel AOI permet aux gens de regarder et de contrôler les machines de loin. La connexion avec MES et ERP est désormais normale, les usines peuvent donc suivre les problèmes et mieux fonctionner. Deep Learning aide à trouver des défauts plus réels et réduit les fausses alarmes. Ces outils rendent les machines AOI plus intelligentes et aident les usines à utiliser les données pour s'améliorer.
Remarque: Une bonne inspection et des connexions solides aident les usines à maintenir la qualité élevée et à gérer de nouveaux défis.
Choisir la bonne machine AOI n'est pas seulement un prix. Vous devez penser à plus que ce que vous payez au début. Chaque système a son propre mélange de coûts, d'économies et de besoins de soins. Le tableau ci-dessous montre les principaux points de coût et de valeur des machines supérieures AOI en 2025:
AOI machine | Fourchette | Avantages clés | Considérations de coûts-avantages | Défis de maintenance |
Omron VT-S530 | Premium (haut de gamme) | Grande vitesse, programmation IA, précision supérieure | Coût initial élevé; ROI fort de moins de défauts et d'efficacité plus élevée | L'IA complexe a besoin de soins d'experts; risque de temps d'arrêt |
Koh Young Zenith 2 | Prime | Inspection 3D rapide et précise (7 μm), fiable | Vaut le coût d'une détection rapide et précise dans les lignes occupées | Plus lent sur grand PCB s; Les mises à niveau peuvent être coûteuses |
Viscom IS6059 | Haut, plus l'entretien | Caméra 3D rapide, modulaire, haute précision | La configuration est complexe; La maintenance du module de la caméra ajoute aux coûts | Sensible à la poussière / humidité; L'entretien coûte coûteux |
Mirtec MV-6 Omni | Haut de gamme | 3D AOI, appareil photo 15MP, support de composant grand | Maintenance élevée pour l'optique; Risque de temps d'arrêt dans des environnements difficiles | Optique coûteuse; PCB limites de taille |
I.C.T AI-5146D | Au milieu à haut | 3D à double piste, rapide, précis et abordable | Plus abordables que les modèles premium; bon rapport vitesse / coût | La configuration est complexe; Pas pour très grand PCB S |
Astuce: les machines haut de gamme AOI coûtent plus cher au début, mais elles peuvent économiser de l'argent plus tard en trouvant des problèmes tôt et en faisant moins de déchets.
Omron VT-S530 et Koh Young Zenith 2 sont tous deux des modèles à prix le plus élevé. Ces machines sont très rapides et très précises. Les usines qui font beaucoup de planches ou ont besoin d'une qualité parfaite les choisissent souvent. Ils coûtent beaucoup au début, mais ils aident en faisant moins d'erreurs et plus de bonnes planches. L'IA intelligente d'Omron aide également les travailleurs à faire moins, de sorte que les usines peuvent économiser sur le travail au fil du temps.
Viscom IS6059 et Mirc MV-6 Omni sont également conçus pour des emplois de haut niveau. Ils ont des contrôles 3D solides et peuvent être modifiés pour différents besoins. Mais, ils ont besoin de plus de soins, et cela peut coûter cher. Leurs caméras et objectifs ont souvent besoin de nettoyage et de fixation. La poussière ou la chaleur peuvent les amener à cesser de travailler, ce qui ralentit la ligne. Les usines devraient planifier ces coûts supplémentaires lors de l'achat de ces machines.
I.C.T AI-5146D est une meilleure affaire pour le prix. Il est rapide et vérifie bien, mais ne coûte pas autant que les machines 3D AOI les plus élevées . Ce modèle est bon pour les usines qui veulent des chèques solides mais ne veulent pas dépenser trop. Sa conception à deux pistes aide à faire plus de planches rapidement, il est donc bon pour les lignes de croissance. Mais, il ne peut pas vérifier de très gros planches, et le configurer peut être difficile.
Lorsque vous regardez les machines AOI , pensez à tous les coûts. Cela signifie le prix, la configuration, les soins et chaque fois que la machine ne fonctionne pas. Les machines avec des chèques SMART IA et 3D peuvent économiser de l'argent au fil du temps, surtout si vous faites beaucoup de planches ou de nombreux types. Mais, chaque usine devrait choisir la machine qui correspond au mieux à ses besoins et à son budget.
Remarque: L'achat d'une machine AOI supérieure peut aider une usine à mieux faire de meilleures planches et d'économiser de l'argent à long terme. Pensez toujours à la valeur à court terme et à long terme avant de choisir.
Choisir les droits des systèmes d'inspection optique automatisés pour l'assemblage SMT fait réfléchir attentivement. Chaque usine est différente, donc les gens doivent regarder quelques choses principales.
La précision de l'inspection est très importante. Les caméras haute résolution et les programmes intelligents aident à trouver même de minuscules problèmes. Les systèmes avec une précision de sous-pixels peuvent repérer des choses comme des pièces qui ne sont pas alignées ou de mauvaises joints de soudure. La vérification du système souvent et les travailleurs de la formation aident à bien fonctionner.
Les lignes occupées ont besoin de machines AOI qui fonctionnent rapidement. La vitesse de l'inspection optique automatique doit être aussi rapide que la ligne ou même plus rapide. Cela arrête des ralentissements. Les machines rapides, mesurées en CM⊃2; par seconde, aident les usines à rester rapidement et à maintenir la qualité élevée.
Les systèmes d'inspection optique automatisés modernes utilisent des logiciels intelligents. Des fonctionnalités telles que le tri des défauts en temps réel, les contrôles faciles et les rapports SPC aident les travailleurs à résoudre rapidement les problèmes. La connexion avec les systèmes d'exécution de la fabrication (MES) permet de se déplacer facilement facilement et aide à améliorer le processus.
AOI Les machines doivent s'intégrer dans les lignes SMT sans problème. Ils doivent travailler avec MES et d'autres systèmes pour un partage facile de données. Une bonne aide de l'entreprise, comme la formation et la fixation, maintient le système avec peu de temps d'arrêt. Essayer AOI machines avec de vraies planches avant d'acheter montre à quel point ils fonctionnent.
Le budget est plus que le premier prix. Le coût total comprend la configuration, la fixation et les mises à niveau plus tard. Les usines devraient choisir ce qui correspond à leurs besoins et à leurs budgets. Commencer par simple AOI et en ajouter plus à mesure que les choses deviennent plus difficiles peuvent économiser de l'argent.
Astuce: mettez les systèmes AOI après des étapes importantes comme l'impression de pâte de soudure et la reflux . Cela aide à trouver plus de problèmes et améliore le processus.
Les fonctionnalités de correspondance AOI à ce dont l'usine a besoin aide à mieux fonctionner. Le tableau ci-dessous montre comment les principales choses correspondent SMT a besoin:
Facteur | Description | Pertinence pour SMT Exigences de production |
Volume de production et mélange | Fast AOI est bon pour les lignes occupées; Les programmes flexibles aident à de nombreux changements de produits. | S'assure que AOI la vitesse et la flexibilité correspondent à la taille et au type de travail. |
Capacités d'inspection | Les caméras haute résolution et la précision des sous-pixels trouvent de nombreux types de problèmes. | Correspond à AOI Vérification de la puissance à PCB Détails et types de problèmes. |
Vitesse et débit | Vérification rapide jusqu'à 100 cm² / sec d'arrêt des ralentissements. | MADE AOI La vitesse ajuste la vitesse de la ligne. |
Logiciel et intégration | Les vérifications de problèmes en temps réel et les liens MES facilitent le contrôle de la qualité. | Aide les données à se déplacer rapidement et à améliorer le processus. |
Coût du budget et de la propriété | Pensez à l'achat, à la réparation et à la mise à niveau des coûts. | Arrête de dépenser trop ou trop pour ce qui est nécessaire. |
Support du vendeur | Tester AOI avec des planches réelles et choisir un soutien solide. | S'assure que le système fonctionne bien et est facile à corriger. |
Les systèmes d'inspection optique automatisés doivent toujours s'adapter au type PCB, combien de planches sont fabriquées et la qualité nécessaire. Pour les planches dures ou les travaux importants, l'utilisation de AOI avec d'autres vérifications peut rendre les choses encore plus fiables.
De nombreuses usines oublient la compatibilité des logiciels lors de la sélection d'un système AOI. Tous les AOI ne fonctionnent pas bien avec tous les logiciels d'usine. Certains systèmes ne se connectent pas facilement avec les plates-formes MES ou ERP. Cela peut ralentir le partage des données et rendre le suivi des défauts durement. Les usines peuvent avoir besoin d'un logiciel supplémentaire ou d'un codage spécial, ce qui coûte plus cher et rend les choses plus difficiles.
Astuce: Vérifiez toujours si le logiciel AOI fonctionne avec vos outils de production actuels. Demandez au vendeur d'afficher une démo en utilisant vos propres données.
Les mises à jour logicielles sont également importantes. Certaines machines AOI nécessitent des mises à jour souvent pour rester en sécurité et précise. Si vous sautez des mises à jour, le système peut manquer de nouveaux défauts ou obtenir des bogues. Les usines doivent planifier des mises à jour régulières et voir si le fournisseur aide à la configuration et à la résolution des problèmes.
AOI Les machines ont besoin de soins réguliers pour continuer à bien fonctionner. De nombreux acheteurs ne réalisent pas combien de temps et de maintenance d'argent prennent. Les chèques de saut peuvent provoquer des pannes et arrêter la production.
Les tâches de maintenance typiques comprennent :
· Nettoyer des rails de convoyeur, des établissements et l'extérieur de la machine tous les jours
· Vérifiez et nettoyez les lentilles et les capteurs
· Recherchez des fuites dans les circuits d'air
· Nettoyez les lumières et les pièces mobiles chaque semaine et ajoutez de l'huile
· Nettoyer en profondeur, calibrer et vérifier les pièces électriques chaque mois
· Demandez à un Pro inspecter et changer de pièces anciennes une fois par an
Les coûts peuvent s'additionner rapidement . La plupart des usines dépensent de 5 000 $ à 15 000 $ chaque année en maintenance . Les coûts mensuels sont de 1 000 $ à 3 000 $. Les licences logicielles peuvent coûter de 2 000 $ à 12 000 $ chaque année. La formation de nouveaux travailleurs coûte 1 000 $ à 5 000 $ par personne. Lorsque la machine est configurée ou fixe, la production ralentit et les coûts augmentent.
Tâche de maintenance | Fréquence | Impact typique des coûts |
Nettoyage et inspection | Quotidien / hebdomadaire | Travail, produits de nettoyage |
Étalonnage | Mensuel | Heure du technicien |
Remplacement des pièces | Annuellement | Consommables, pièces de rechange |
Licence de logiciel | Annuel | 2 000 $ à 12 000 $ |
Entraînement | Au besoin | 1 000 $ à 5 000 $ par employé |
Les soins réguliers maintient les systèmes d'inspection optique automatique fonctionnent bien et vérifie correctement. Ignorer l'entretien peut provoquer des temps d'arrêt coûteux.
L'évolutivité est un autre problème que les gens manquent. Certaines machines AOI ne peuvent pas suivre lorsque la production s'agrandit . Les lignes rapides ont besoin de systèmes AOI qui peuvent vérifier des milliers de planches chaque jour sans ralentir. Les machines avec du matériel et des logiciels flexibles peuvent changer à mesure que les besoins augmentent.
AOI Machines conçues pour l'évolutivité Utilisez des caméras rapides, des programmes intelligents et des configurations que vous pouvez modifier. Ils gèrent différentes tailles de planche et dispositions délicates. Ces systèmes s'intègrent facilement dans les lignes et trouvent immédiatement des défauts. À mesure que la production se développe, les machines évolutives AOI continuent de vérifier rapidement et bien. Ils enregistrent également des défauts et aident à améliorer le processus.
AOI Les systèmes qui aident bien les usines à remplir de grandes commandes et à maintenir la qualité élevée à mesure qu'ils grossissent.
Beaucoup de gens commencent par regarder le prix lors de la sélection d'une machine AOI pour l'assemblage SMT. Ils veulent souvent le moins cher. Mais la valeur réelle d'une machine AOI est plus que ce que vous payez au début. Ces machines peuvent coûter cher, mais elles aident à économiser de l'argent plus tard. Ils améliorent la qualité et arrêtent du temps perdu sur la ligne. Trouver des problèmes tôt signifie que les usines n'ont pas à réparer ou à jeter autant de conseils.
AOI Les machines fonctionnent mieux dans les usines animées qui font beaucoup de la même chose. Dans ces endroits, la configuration de la machine est payante rapidement. Si une usine fabrique le même produit pendant longtemps, il récupére son argent plus rapidement. La machine AOI trouve les problèmes tôt, donc moins de mauvaises planches continuent. Cela signifie plus de bonnes planches et moins de déchets.
Astuce: Si une usine modifie beaucoup les produits ou effectuent des tests de test, la configuration de la machine AOI peut prendre du temps. Cela pourrait prendre plus de temps pour récupérer votre argent dans ces cas.
Les nouvelles machines AOI ont des choses sympas comme les caméras nettes et les logiciels SMART IA. Ces choses aident à trouver plus de problèmes mais aussi à faire en sorte que la machine coûte plus cher. À mesure que les machines AOI s'améliorent, elles coûtent plus cher à posséder. Les usines doivent réfléchir si les nouvelles fonctionnalités valent le prix. Parfois, les choses les plus récentes n'aident pas beaucoup si vous ne faites pas souvent beaucoup de planches ou de changements de produits.
Voici un tableau simple pour montrer le prix et la valeur:
Facteur | À faible coût AOI | Haut de gamme AOI |
Coût initial | Inférieur | Plus haut |
Précision de détection des défauts | Basique | Advanced (AI, 3D, HD) |
Temps de configuration | Plus court | Plus (plus de fonctionnalités) |
Mieux pour | Petites courses, simple PCB S | Production de masse, complexe PCB S |
ROI à long terme | Modéré | Élevé (en lignes stables) |
Certaines machines AOI faites pour les planches plates SMT peuvent ne pas fonctionner bien avec des constructions délicates. Cela peut être un problème si une usine veut faire de nouvelles choses plus tard. plus récentes Les machines AOI avec IA et de meilleurs outils de données peuvent résoudre ces problèmes et aider à récupérer plus d'argent.
Lorsque vous choisissez une machine AOI , ne regardez pas seulement le prix. Réfléchissez à la façon dont cela correspond à votre travail, à quelle vitesse il sera payé pour lui-même et si cela peut changer à mesure que votre entreprise se développe. La meilleure valeur provient d'une machine qui correspond à votre usine et continue d'améliorer la qualité.
Les acheteurs intelligents se soucient de la valeur totale, pas seulement du prix. La bonne machine AOI peut économiser de l'argent, créer de meilleures planches et aider votre entreprise à se développer pendant longtemps.
AOI Les machines sont très importantes pour fabriquer l'électronique grand public. Les entreprises les utilisent pour vérifier les smartphones, les tablettes, les ordinateurs portables et les appareils portables. AOI recherche des pièces manquantes, un mauvais soudure et des choses qui ne sont pas alignées à droite. Ces machines aident les usines à fabriquer beaucoup de produits et à maintenir la qualité élevée.
· Une grande entreprise d'électronique a mis un système AOI sur sa ligne. Après cela, l'entreprise a 3renvoyé 0% de produits en moins . Cela leur a permis à 2 millions de dollars chaque année.
· AOI trouve les problèmes tôt, donc moins de mauvais produits vont aux clients. Cela aide à protéger la marque et fait que les clients font davantage confiance à l'entreprise.
· AOI Les machines aident également les entreprises à terminer le travail à temps. Ils peuvent vérifier des centaines de planches toutes les heures, de sorte que la ligne continue de bouger rapidement.
Remarque: AOI Les systèmes aident les fabricants d'électronique à gaspiller moins et à obtenir plus de bons produits la première fois.
L'électronique automobile doit être très sûre et bien fonctionner. AOI Les systèmes aident les fabricants de voitures à vérifier les cartes de circuits imprimées pour les unités de contrôle, les capteurs et les écrans. Ces machines recherchent des ponts de soudure, des pièces manquantes et une mauvaise polarité. AOI vérifie également si des pièces de sécurité importantes sont au bon endroit.
Les constructeurs automobiles utilisent AOI pour suivre les règles strictes. AOI Les machines donnent des rapports détaillés pour chaque carte qu'ils vérifient. Ces rapports aident à trouver où les problèmes ont commencé. Ceci est important pour les rappels et la réparation des produits sous garantie.
AOI Les systèmes aident également lorsque les usines font de nombreuses cartes différentes en petites quantités. AOI Les machines peuvent changer les travaux rapidement et bien vérifier bien.
· AOI aide les usines de voitures à dépenser moins pour réparer les erreurs et rendre les produits plus sûrs.
· Les données de AOI Les vérifications aident les usines à continuer de mieux faire des choses.
Faire des dispositifs médicaux doit être exact et toujours le même. AOI Les systèmes vérifient des choses comme les lentilles de contact, les stents, les stylos à insuline et les seringues. Ces machines utilisent des caméras spéciales, des lumières et des IA pour trouver de minuscules problèmes.
· Intelgic est passé des anciens microscopes aux systèmes AI AOI pour vérifier les lentilles de contact et les stents. Le système utilise des objectifs tranchants, des lumières spéciales, des supports imprimés en 3D et des robots. L'IA trouve des défauts, donc les vérifications sont plus correctes et les gens font moins d'erreurs.
· Koya Medical a commencé à utiliser AOI pour vérifier ses produits. Le système a trouvé plus de problèmes que les gens. Les chèques sont passés de quelques minutes à quelques secondes. La société a terminé une pile de travail de trois mois en une semaine et souhaite utiliser plus de systèmes AOI.
· Les systèmes dee apprentissage en profondeur AOI vérifient désormais les stylos et seringues à insuline . Ces systèmes s'assurent que les produits respectent les règles de la FDA en regardant les conseils d'aiguille et la façon dont les plongeurs s'adaptent. Dovideq Medical Systems a fabriqué LightControl AOI pour les endoscopes, en utilisant des réseaux de neurones pour vérifier la qualité pendant la fabrication et la fixation.
AOI Les systèmes aident les fabricants de dispositifs médicaux à suivre les règles et à donner des produits sûrs et de bons produits aux patients.
Le prototypage et la production de petits lots sont importants en électronique. Les entreprises utilisent ces étapes pour essayer de nouvelles idées ou créer des produits spéciaux. Les systèmes d'inspection optique automatisée (AOI) aident les gens à vérifier les planches rapidement et avec de bons résultats.
AOI Les machines donnent une rétroaction rapide pendant le prototypage. Les ingénieurs peuvent trouver des problèmes tôt et les résoudre avant de fabriquer plus de planches. Cela permet d'économiser du temps et de l'argent. AOI aide également les équipes à arrêter de grosses erreurs qui pourraient se produire plus tard.
Les petits travaux de lots changent souvent beaucoup. Chaque groupe de planches peut être différent ou utiliser de nouvelles pièces. AOI Les systèmes avec un logiciel intelligent peuvent gérer ces modifications. Les travailleurs peuvent établir de nouveaux chèques en quelques minutes. Certaines machines AOI utilisent l'IA pour apprendre de nouveaux problèmes et modèles. Cela aide lorsque les équipes travaillent avec des conceptions nouvelles ou spéciales.
Astuce: AOI Systèmes faciles à programmer et à changer le mieux pour les laboratoires et les petites lignes de lots.
De nombreuses startups et laboratoires utilisent AOI pour vérifier la qualité. Ils n'ont pas de grandes équipes pour vérifier les planches à la main. AOI Les machines recherchent des pièces manquantes, une mauvaise direction et des problèmes de soudure. Ces vérifications aident les équipes à donner de bons prototypes aux clients ou aux investisseurs.
Voici quelques façons AOI aide au prototypage et aux petits travaux de lots:
· Itération de conception plus rapide: AOI donne une rétroaction rapide, afin que les équipes puissent apporter des changements rapidement.
· Erreur humaine réduite: les machines trouvent de petits problèmes que les gens peuvent ne pas voir.
· Une meilleure documentation: AOI fait des rapports et des images pour chaque carte. Les équipes peuvent les utiliser pour suivre les changements et partager les résultats.
· Économies de coûts: Trouver des problèmes précoce des correctifs coûteux ou des planches gaspillées.
AOI Avantage | Impact sur le prototypage / petit lot |
Configuration rapide | Aide à beaucoup de changements de conception |
Grande précision | S'assure que les résultats des tests sont corrects |
Collecte de données | Bon pour le suivi et la vérification |
Intégration facile | S'adapte bien dans les petits laboratoires ou les lignes de test |
AOI Les systèmes aident les petites équipes à travailler comme de grandes usines. Ils apportent des vérifications de qualité solides à chaque étape de la construction. Cela signifie que les entreprises peuvent lancer de nouveaux produits plus rapidement et avec moins de problèmes.
AOI La technologie donne aux startups et aux inventeurs un gros coup de pouce. Ils peuvent tester, apprendre et s'améliorer sans ralentir leur travail.
Les 5 premiers AOI sont Omron VT-S530, Koh Young Zenith 2, Mirtec MV-6 Omni, Saki 3Di-LS2 et I.C.T - 5146. Chacun est bon dans différentes choses comme la vitesse, la précision et les outils d'IA intelligents. Chaque ligne SMT a besoin de quelque chose d'un peu différent. Les équipes devraient examiner les détails et réfléchir à ce dont ils pourraient avoir besoin plus tard. Il est intelligent de demander une démo à l'entreprise avant d'acheter.
Astuce: vérifiez la table de comparaison pour voir quelle AOI La machine correspond à vos objectifs. Vous pouvez également parler aux experts ou partager vos propres histoires pour plus d'aide.
AOI signifie inspection optique automatisée. Cela utilise des caméras et des logiciels pour vérifier les circuits imprimés. Il recherche des problèmes pendant que les planches sont faites.
3D AOI vérifie la hauteur des pièces et des joints de soudure. 2D AOI ne prend que des photos plates. 3D AOI trouve plus de problèmes et vérifie mieux.
Les usines utilisent AI dans les machines AOI pour trouver mieux les problèmes. L'IA apprend des anciens chèques et fait moins de fausses alarmes. Cela aide à améliorer les produits et fait gagner du temps.
La plupart des machines AOI peuvent vérifier de nombreux types de PCB s. Ils travaillent avec des planches simples, doubles et multicouches. Certaines machines sont meilleures pour les planches grandes ou épaisses.
Les fabricants disent de nettoyer les machines AOI chaque jour et de les vérifier chaque mois. Un pro devrait les regarder une fois par an. Les soins réguliers maintiennent AOI les machines fonctionnent bien.
MES signifie le système d'exécution de fabrication. AOI Les machines avec MES peuvent partager des données de vérification immédiatement. Cela aide à suivre les problèmes et améliore toute la ligne.
Les nouvelles machines AOI ont un logiciel et une IA faciles pour aider à la configuration. La plupart des travailleurs peuvent commencer de nouveaux chèques rapidement, généralement en moins de 30 minutes.
Les usines récupérent souvent leur argent dans un ou deux ans. AOI Les machines réduisent les erreurs, réduisent les coûts de fixation et accélèrent les travaux. Cela permet d'économiser beaucoup d'argent au fil du temps.
