Dans le domaine en évolution rapide de l'électronique de puissance, le brasage par refusion joue un rôle essentiel dans l'assemblage de dispositifs de contrôle de puissance tels que des onduleurs, des alimentations électriques et des systèmes de véhicules électriques (VE). Ces composants sont essentiels à la gestion de la conversion et de la distribution d'énergie, souvent dans les applications à forte puissance.
Cependant, les défis associés au brasage par refusion pour l"électronique de puissance PCBA (assemblage de circuits imprimés) sont importants en raison des exigences uniques des composants de puissance.
Cet article traite des principaux défis du brasage par refusion auxquels est confrontée l"électronique de puissance, notamment la gestion thermique, le gauchissement PCB, les défauts de brasage et l"optimisation des profils de température.
De plus, nous explorerons des techniques avancées et l’intégration de l’automatisation et du contrôle qualité pour améliorer le processus de brasage par refusion pour l’électronique de puissance.
L"électronique de puissance implique souvent des composants de forte puissance comme les semi-conducteurs de puissance et les gros condensateurs, qui ont tendance à avoir une masse thermique élevée. Cela signifie qu’ils mettent plus de temps à chauffer et à refroidir que les composants plus petits. Lors du brasage par refusion, il est crucial d"obtenir un chauffage uniforme sur l"ensemble du PCB. La présence de composants à masse thermique élevée peut provoquer un chauffage inégal, entraînant des variations localisées de température pouvant compromettre l’intégrité des joints de soudure.
Ceci est particulièrement problématique lorsqu’il s’agit de composants délicats sensibles à une chaleur excessive, ce qui rend un contrôle uniforme de la température essentiel pour une soudure de haute qualité.
Un autre défi thermique dans le brasage par refusion de l"électronique de puissance PCBA est le risque de choc thermique. Les gradients thermiques élevés créés pendant les phases de chauffage et de refroidissement du brasage par refusion peuvent entraîner une dilatation et une contraction des composants à des rythmes différents. Cette différence de dilatation peut entraîner la fissuration ou la fracture des composants, en particulier dans les modules haute puissance de conception complexe.
De plus, les joints de soudure peuvent échouer si le changement de température est trop rapide. La gestion des profils thermiques et la réduction du risque de choc thermique sont essentielles pour garantir une fiabilité et des performances à long terme.

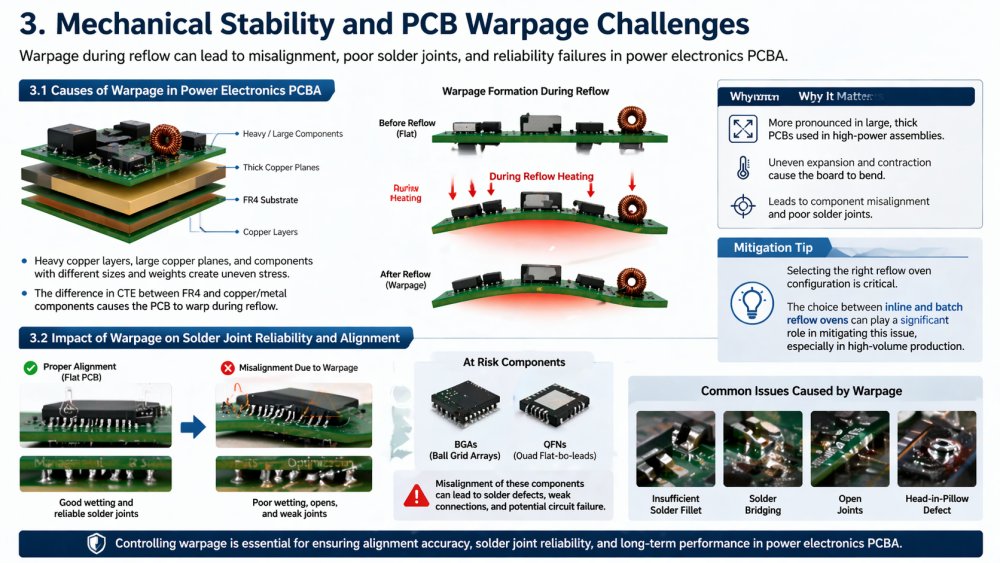

L"électronique de puissance PCB comporte souvent de lourdes couches de cuivre, de grands plans de cuivre et une variété de composants de tailles et de poids différents. La différence des coefficients de dilatation thermique (CTE) entre le matériau PCB (généralement FR4) et le cuivre ou d"autres composants métalliques peut provoquer une déformation PCB. La déformation se produit lorsque le PCB est soumis à la chaleur du processus de refusion, ce qui peut entraîner un désalignement des composants, ce qui entraîne de mauvais joints de soudure.
Le gauchissement est plus prononcé dans les assemblages à haute puissance où la taille et l"épaisseur PCB sont plus grandes pour accueillir des composants lourds.
Le gauchissement peut affecter de manière significative l"alignement des composants pendant le processus de brasage par refusion, ce qui a un impact sur la qualité des joints de soudure. Les composants mal alignés sont sujets à un mauvais mouillage, ce qui entraîne des joints de soudure peu fiables.
Le choix entre des fours de refusion en ligne et par lots peut jouer un rôle important dans l'atténuation de ce problème, en particulier dans le cadre d'une production à grand volume.'
Par exemple, des composants tels que les BGA (Ball Grid Arrays) et les QFN (Quad Flat No-leads) sont particulièrement sensibles au désalignement lors du soudage. Si les composants se déplacent en raison d"une déformation PCB, les joints de soudure peuvent se former de manière incorrecte, entraînant des connexions faibles pouvant finalement entraîner une défaillance du circuit.

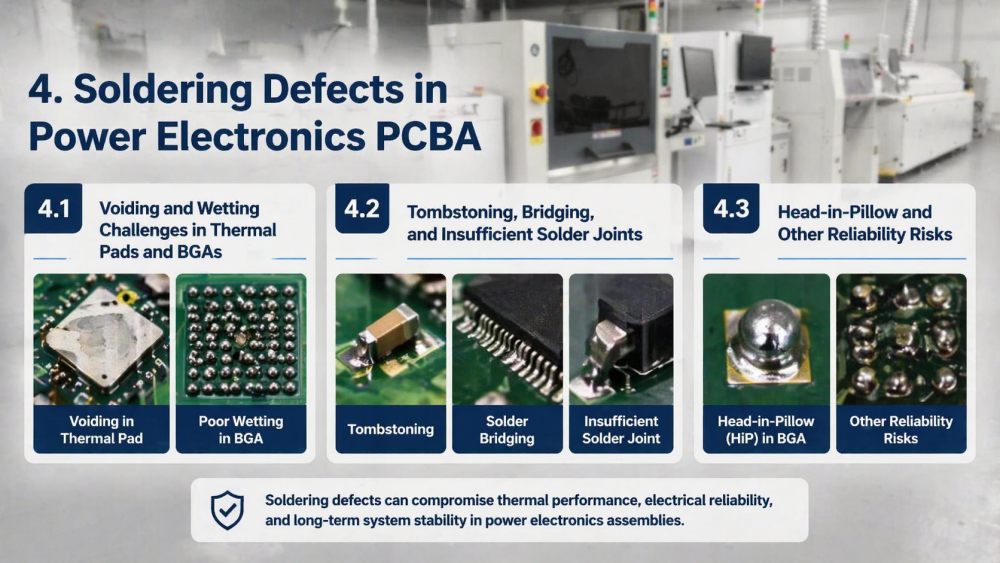

Le vide fait référence à la formation de poches d’air sous le joint de soudure, ce qui peut affaiblir la connexion. Dans l"électronique de puissance PCBA, les vides sont particulièrement courants dans les tampons thermiques et les BGA, où les grandes zones de contact ont tendance à emprisonner l"air pendant le processus de soudure. Un mouillage inadéquat sur ces grands plots peut encore aggraver le problème, car la soudure n"adhère pas complètement au plot, créant ainsi des joints faibles qui affectent les performances thermiques et électriques. Assurer un mouillage adéquat est essentiel pour des joints de soudure fiables dans les assemblages électroniques de puissance.
Le tombstoning, un phénomène dans lequel une extrémité d"un composant soulève le PCB pendant le soudage, est un problème courant dans l"électronique de puissance PCBA. Ceci est souvent dû à un chauffage déséquilibré ou à une pâte à souder insuffisante. De même, les ponts de soudure (connexions de soudure indésirables entre fils adjacents) et les joints de soudure insuffisants (où il n"y a pas assez de soudure pour former un joint fiable) sont des problèmes courants qui peuvent survenir en raison d"une application incohérente de pâte à souder ou de profils de refusion incorrects. Ces défauts réduisent la fiabilité globale du produit et augmentent le risque de panne.
L"oreiller tête dans l"oreiller (HiP) est un autre défaut couramment observé dans les BGA et est causé par un mauvais mouillage de la bille de soudure. Ce défaut se produit lorsque la bille de soudure ne parvient pas à mouiller complètement la pastille, laissant la bille suspendue au-dessus de la pastille comme une « tête dans un oreiller ».
Cette condition réduit la résistance de la connexion et peut entraîner une défaillance sous contrainte. La présence de HiP peut être particulièrement préjudiciable dans l"électronique de puissance à haute fiabilité, où des connexions robustes sont cruciales pour la stabilité du système.
Le profil de température de refusion joue un rôle central pour garantir la qualité des joints de soudure et minimiser les défauts. En électronique de puissance PCBA, l"optimisation du profil de température est essentielle en raison de la masse thermique variable des différents composants.
Choisir le bon four de refusion est crucial pour répondre à ces besoins.
L"étape de préchauffage doit assurer un chauffage uniforme sans stresser les composants, tandis que la phase de trempage permet une uniformité thermique avant d"atteindre le pic de refusion. La phase de refroidissement doit être progressive pour éviter les chocs thermiques.
L"équilibrage efficace de toutes ces étapes garantit que les composants haute puissance subissent une contrainte thermique minimale tout en obtenant des joints de soudure de haute qualité.
Avec l"utilisation croissante de soudures sans plomb, les profils de température de refusion doivent être ajustés pour s"adapter aux températures de fusion plus élevées de ces soudures.
La sélection du bon four de refusion sans plomb est essentielle pour relever ces défis. De plus, les conceptions à haute densité comportent souvent des composants étroitement emballés, ce qui complique encore davantage le processus de chauffage.
Pour obtenir des résultats de soudure cohérents, les profils doivent être ajustés pour tenir compte de la complexité accrue de ces conceptions.

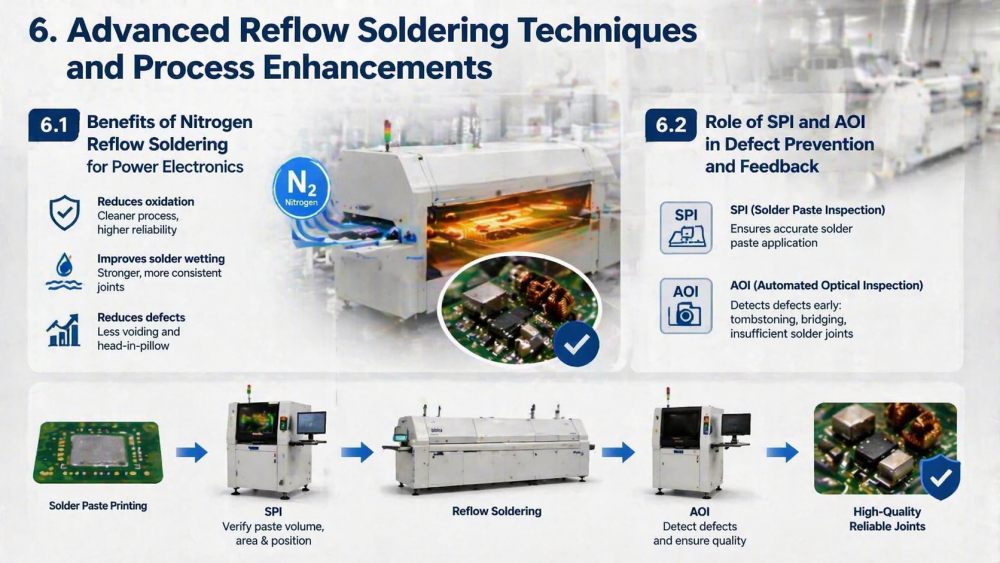

Le brasage par refusion à l'azote est apparu comme une solution précieuse pour l'électronique de puissance PCBA en raison de sa capacité à réduire l'oxydation et à améliorer le mouillage de la soudure. L'environnement azoté empêche la formation d'oxydes sur les composants et les plots de soudure, garantissant ainsi des joints de haute qualité.
Pour l"électronique de puissance comportant des composants à haute densité et des exigences de performances critiques, la refusion à l"azote offre une fiabilité accrue en améliorant la cohérence des joints de soudure et en réduisant les défauts tels que les vides et les coussinets de tête.
L'inspection de la pâte à souder (SPI) et l'inspection optique automatisée (AOI) jouent un rôle essentiel dans la prévention des défauts et le retour d'informations en temps réel pendant le processus de brasage par refusion.
SPI garantit une application précise de la pâte à souder, tandis que AOI détecte les défauts tels que les chutes, les pontages et les joints de soudure insuffisants dès le début du processus.
En intégrant ces systèmes d"inspection dans le processus de refusion, les fabricants peuvent minimiser les défauts et améliorer le rendement global de l"électronique de puissance PCBA.
L"intégration du brasage par refusion avec des systèmes d"inspection en ligne tels que SPI et AOI permet aux fabricants d"obtenir un contrôle qualité en temps réel. Cette intégration garantit non seulement une détection immédiate des défauts, mais permet également une surveillance continue des processus.
Le retour d"information en temps réel permet aux opérateurs d"ajuster le processus rapidement, réduisant ainsi les risques de défauts et améliorant l"efficacité globale de la production.
L"intégration de systèmes de surveillance et de traçabilité des processus en temps réel dans le processus de brasage par refusion améliore la stabilité du processus. Les fabricants peuvent suivre chaque aspect du processus de production, depuis l’application de la pâte à souder jusqu’à l’inspection finale.
Cela permet une amélioration continue, car les opérateurs peuvent identifier des modèles, mettre en œuvre des actions correctives et empêcher la répétition des défauts.
Une étude de cas d"assemblages d"onduleurs haute puissance illustre comment la déformation peut affecter l"alignement des composants et la fiabilité des joints de soudure. En optimisant les profils de température et en utilisant des étapes de refroidissement contrôlées, l"entreprise a pu réduire considérablement le gauchissement et obtenir des joints de soudure cohérents. Cela a permis d"améliorer la fiabilité et les performances du produit dans les applications à haute puissance.
Une autre étude de cas démontre comment l"optimisation des profils de température et l"intégration des systèmes AOI ont permis d"améliorer le rendement dans la fabrication d"électronique de puissance. L"entreprise a constaté une réduction significative des défauts tels que les vides, les pontages et les joints de soudure insuffisants, ce qui a permis d"améliorer l"efficacité de la production et de réduire les coûts de reprise.
À mesure que la demande de processus de fabrication respectueux de l’environnement augmente, l’industrie électronique explore de nouveaux matériaux à la fois durables et efficaces dans les applications à haute puissance.
Les progrès réalisés dans les matériaux, tels que la soudure sans plomb aux performances améliorées, modifient la manière dont le brasage par refusion est effectué, en mettant l"accent sur la réduction de l"impact environnemental tout en maintenant une fiabilité élevée.
L"utilisation de systèmes de profilage basés sur l"IA est en augmentation, offrant un contrôle plus précis du processus de brasage par refusion. Les systèmes d"IA peuvent prédire les fluctuations de température, ajuster les profils en temps réel et améliorer l"efficacité globale de la production.
Ces innovations conduisent à la transition vers des processus de fabrication plus durables et plus efficaces, contribuant ainsi à la croissance de l’électronique de puissance.
En conclusion, le brasage par refusion dans l"électronique de puissance PCBA pose des défis uniques, notamment la gestion thermique, le gauchissement PCB et les défauts de soudure. Cependant, grâce aux progrès en matière d’optimisation des profils de température, de brasage par refusion à l’azote et d’inspection automatisée, les fabricants peuvent surmonter ces défis et améliorer la fiabilité des produits. Alors que l’industrie évolue vers des processus plus respectueux de l’environnement et un profilage basé sur l’IA, l’avenir du brasage par refusion de l’électronique de puissance semble prometteur, avec une plus grande efficacité et durabilité à l’horizon.
