SMT Le dépannage des machines de prélèvement et de placement fonctionne mieux lorsque les ingénieurs suivent le chemin de défaillance depuis le matériau, l'alimentateur, la buse, la vision, le programme, le support de la carte et l'état de la machine au lieu de modifier les paramètres au hasard. Dans une ligne à grande vitesse SMT, une petite erreur peut apparaître comme autant de symptômes : composant rejeté, ramassage manqué, pièce retournée, placement décalé, QFP asymétrique ou alarme machine répétée. Une bonne méthode de dépannage sépare la véritable cause profonde du défaut visible, réduit les temps d’arrêt et protège le rendement des composants.
Ce guide est rédigé comme une ressource pratique pour les ingénieurs de production, les techniciens de processus, les chefs de ligne SMT et les propriétaires d'usine qui ont besoin de solutions claires SMT aux erreurs des machines. Il relie les problèmes courants des machines de placement SMT avec des contrôles répétables qui peuvent être utilisés sur différentes marques d'équipement de placement. Il crée également un cadre pour des sujets plus profonds tels que pourquoi une machine SMT rejette un composant, , comment réduire SMT le rejet de composants et le gaspillage de matériaux , courants SMT corrections de défauts de placement , SMT solutions d'erreur de reconnaissance visuelle , déplacement de composant pendant SMT placement , manqué, tombé ou retourné dépannage de composant , SMT dépannage d'erreur de vide et de ramassage et SMT dépannage d'erreur de position de ramassage du chargeur.
Table des matières
Une machine de placement n"est qu"une partie du processus SMT. Un défaut qui apparaît au stade du placement peut provenir de l"emballage des composants, de l"indexation du chargeur, de l"usure des buses, de la hauteur de la pâte à souder, du support de la carte, des données logicielles, de l"éclairage ou du contrôle environnemental. Pour cette raison, la première règle de dépannage est simple : ne réglez pas cinq éléments à la fois. Modifiez une variable, enregistrez le résultat et gardez l"historique de la ligne traçable.
Les opérateurs décrivent souvent différents problèmes avec les mêmes mots. « Rejeter » peut signifier que la machine a rejeté le composant après une inspection visuelle. « Déposer » peut signifier que la pièce a été sélectionnée correctement mais perdue avant son placement. "Manquant" peut signifier que la buse n"a jamais capté le composant, ou cela peut signifier que le composant a été placé mais perdu plus tard lors de la refusion ou de la manipulation. L"ingénieur doit d"abord identifier le point exact où la défaillance se produit : ramassage, transport, reconnaissance, placement, inspection après placement ou inspection finale.
Une véritable panne de machine se répète normalement dans des conditions stables. Un défaut de processus change en fonction du matériau, de la configuration, du changement, de l"humidité, de l"état de maintenance ou de la manipulation de l"opérateur. Par exemple, un roulement de l"axe Z usé peut entraîner une pression de placement instable sur de nombreux produits, tandis qu"un mauvais réglage de l"inclinaison du chargeur peut affecter un seul numéro de pièce. Un PCB déformé peut provoquer un décalage fin du pas uniquement dans une zone du panneau, tandis qu"une buse incorrecte peut entraîner un mauvais ramassage pour chaque bobine du même emballage.
Un dépannage fiable est conforme à la discipline générale de l’assemblage électronique. Les normes telles que IPC J-STD-001 et IPC-A-610 sont des références utiles car elles aident les équipes à relier la qualité de l'assemblage, l'acceptabilité et le langage des défauts. Ils ne remplacent pas le manuel de la machine, mais ils contribuent à maintenir la cohérence du jugement d’inspection.

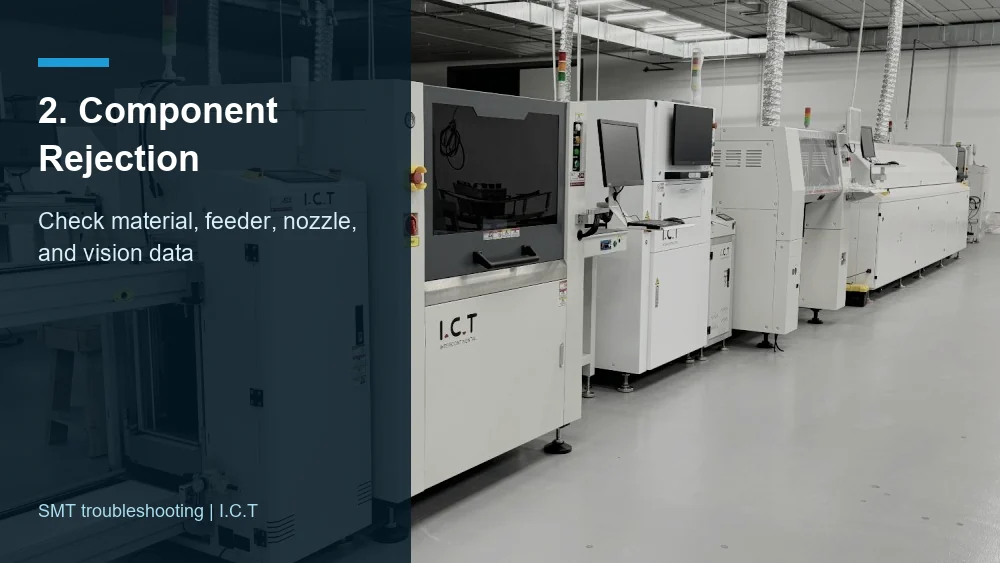

Le rejet de composants est l"un des problèmes de machine de placement SMT les plus visibles, car il crée directement un gaspillage de matériau et une interruption de la ligne. Le rejet peut se produire lorsque la machine ne peut pas sélectionner le composant, ne peut pas le reconnaître, le trouve en dehors des tolérances ou décide que l"orientation du composant ne correspond pas à la bibliothèque programmée.
Les causes les plus courantes incluent des données de composants incorrectes, un seuil de vision médiocre, une recette d'éclairage incorrecte, une poche de ruban endommagée, une indexation instable du chargeur, une inadéquation des buses, une pointe de buse sale, un vide faible, une variation de l'emballage des composants et une définition de polarité incorrecte. La manipulation des composants sensibles à l’humidité peut également avoir son importance. Si un composant absorbe l'humidité ou est mal stocké, des défauts ultérieurs peuvent apparaître après la refusion. Les ingénieurs doivent donc également prendre en compte les règles de manipulation telles que JEDEC J-STD-033 pour le contrôle des appareils sensibles à l'humidité/à la refusion.
Une habitude dangereuse consiste à élargir la tolérance visuelle jusqu’à ce que l’alarme disparaisse. Cela peut améliorer le rendement à court terme, mais peut entraîner un mauvais placement, une mauvaise rotation ou un composant endommagé dans le produit. Une meilleure méthode consiste à ajuster la tolérance uniquement après avoir confirmé la variation réelle du composant et la capacité du processus. La machine doit protéger la qualité, et non simplement fonctionner silencieusement.
Une équipe de ligne pratique doit établir une liste de contrôle de réduction des rejets : vérifier l'étalonnage du chargeur, nettoyer et inspecter les buses, confirmer les dimensions de l'emballage, examiner l'image de vision, vérifier les coordonnées de ramassage, inspecter le chemin de la bande et comparer la valeur du vide à la ligne de base normale. Cela soutient le sujet ultérieur sur la façon de réduire les rejets de composants SMT et le gaspillage de matériaux , car les économies de matériaux dépendent du contrôle des causes profondes, et pas seulement de la réaction de l'opérateur.

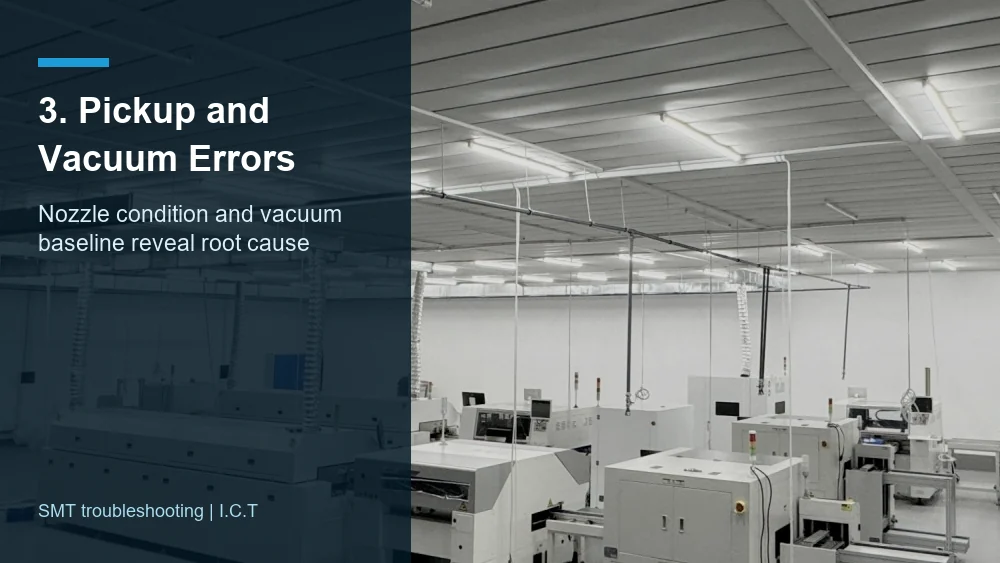

Les erreurs de ramassage sont au cœur de nombreuses solutions d"erreurs machine SMT. Si le composant n’est pas sélectionné proprement, chaque étape ultérieure devient instable. Une pièce peut être rejetée par la vision, lâchée lors d"un mouvement de la tête, placée avec un décalage ou retournée parce que le ramassage lui-même était mauvais.
La buse doit correspondre à la taille, à la surface, au poids et à la zone de ramassage du composant. Une buse trop petite peut ne pas maintenir le composant en toute sécurité. Une buse trop grande peut toucher les fils, les bords des poches de ruban voisines ou des éléments de composants qui ne doivent pas être contactés. Des pointes de buse usées, fissurées, bloquées ou contaminées peuvent créer une défaillance intermittente difficile à retracer car la ligne peut fonctionner normalement pendant plusieurs minutes avant que l"erreur ne réapparaisse.
Une bonne pratique consiste à inspecter la buse sous un grossissement, à nettoyer la pointe, à confirmer l"ID de la buse dans le programme et à comparer les pannes par numéro de buse. Si la même erreur suit une buse sur différents composants, remplacez ou recalibrez cette buse. Si toutes les buses présentent un ramassage instable, vérifiez la source de vide, les filtres, les tuyaux, le joint de tête et l"état de maintenance de la machine.
Un composant manqué, tombé ou retourné se produit souvent lorsque la buse ne peut pas maintenir la pièce en toute sécurité du ramassage au placement. Les ingénieurs doivent donc vérifier ensemble l'étanchéité de la buse, la réponse au vide, la hauteur de ramassage et la présentation du chargeur.
Le vide n’est pas seulement une valeur d’alarme ; c"est un signal de processus. Une valeur faible peut indiquer un chemin d"air bloqué, une buse qui fuit, une mauvaise surface de ramassage, une erreur de présentation du chargeur, une hauteur de ramassage incorrecte ou un composant endommagé. Une valeur qui change entre les bobines peut indiquer une variation de l"emballage. Une valeur qui change après plusieurs heures de production peut indiquer une contamination ou une dérive thermique.

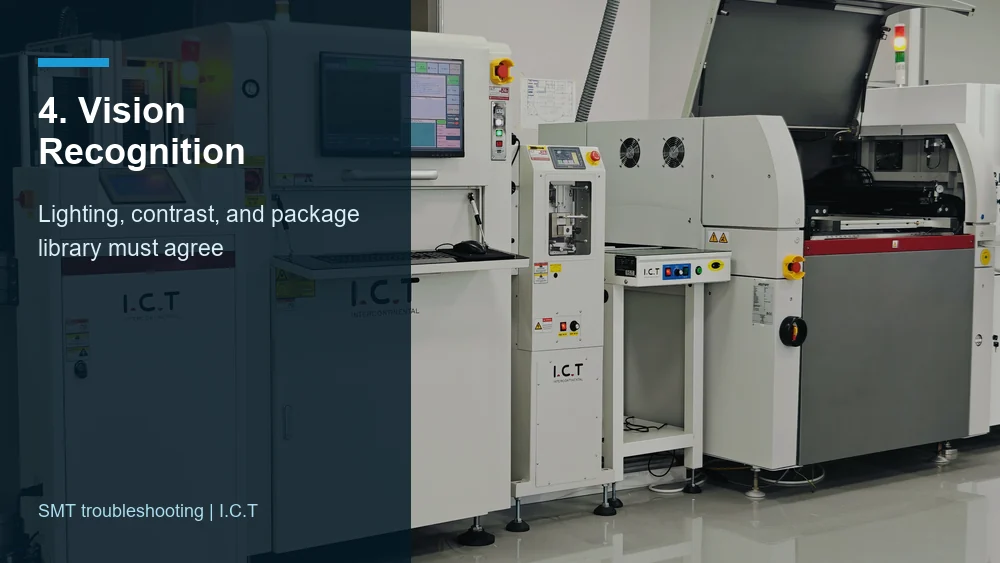

La reconnaissance visuelle est puissante, mais elle ne peut juger que ce que la caméra, l"éclairage et la bibliothèque de composants lui permettent de voir. Lorsque la vision échoue, la cause profonde peut être optique, mécanique, liée aux matériaux ou aux données. Les meilleurs dépanneurs examinent d’abord l’image, pas seulement le code d’alarme.
De nombreux cas d"erreur de reconnaissance visuelle SMT proviennent d"un mauvais contraste entre le bord du composant et l"arrière-plan. Les surfaces réfléchissantes, le corps du composant noir, le boîtier transparent, le blindage métallique, la forme étrange du fil ou la marque incohérente peuvent perturber l"algorithme. Si l’image de la caméra est claire pour l’œil humain mais instable pour la machine, les paramètres de reconnaissance peuvent nécessiter un affinement. Si l"image elle-même est mauvaise, vérifiez l"éclairage, la propreté de l"objectif, l"étalonnage de l"appareil photo et la présentation des composants.
Les données de la bibliothèque de packages doivent refléter le composant réel. La taille du corps, le nombre de fils, la marque de polarité, la définition du centre, l"épaisseur et le point de ramassage influencent tous la reconnaissance. Une bibliothèque copiée à partir d"un composant similaire peut s"exécuter pour un package simple mais échouer lorsque la tolérance est stricte. Les ingénieurs doivent comparer le dessin des composants, l"échantillon réel et l"image de la machine avant de modifier les seuils.
Les erreurs de vision ne sont pas toujours causées par la caméra. La poussière, la contamination, un mauvais stockage, le plomb plié, l'attraction statique et une manipulation brutale peuvent modifier la façon dont le composant se place dans la poche ou apparaît sous l'objectif. La production électronique doit également contrôler le risque électrostatique. Le cadre ANSI/ESD S20.20 de l'ESD Association est une référence utile pour créer un programme de contrôle ESD autour des appareils électroniques sensibles.
Lorsque le rejet de vision augmente, vérifiez si le problème a commencé après un changement de matériau, une manipulation par l'opérateur, le retrait de l'armoire sèche, le chargement du chargeur ou un changement d'environnement. Le futur article du cluster sur les erreurs de reconnaissance de la vision {[t21] : les causes et les solutions peuvent aller plus loin dans les images de la caméra, la stratégie d'éclairage et le réglage de la bibliothèque, mais la règle fondamentale est claire : ne traitez jamais la vision comme une page de paramètres isolée.

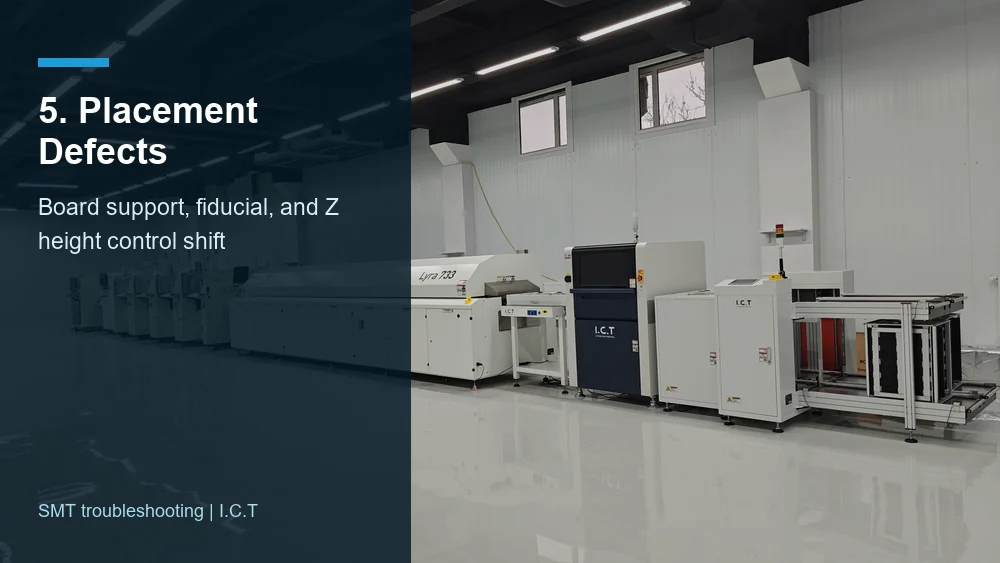

Les défauts de placement apparaissent souvent sous la forme d"un décalage, d"une inclinaison, d"une tendance à la pierre tombale, d"une mauvaise rotation, d"une pression de montage insuffisante ou d"un composant situé à l"extérieur de la zone du tampon. Certains sont des problèmes de placement sur la machine, tandis que d"autres proviennent de l"impression de la pâte à souder, du support PCB, du profil de refusion ou de la conception des composants. Le chemin de dépannage doit relier les données de placement à l’inspection en aval.
Le mouvement de la carte est une cause fréquente de désalignement des composants lors du placement dans le placement SMT. Si le PCB est fin, grand, déformé, mal serré ou insuffisamment soutenu, la tête de placement peut pousser la carte vers le bas et créer un décalage. Une mauvaise reconnaissance du repère peut également modifier l’ensemble de la carte de placement. Avant de modifier les coordonnées des composants, vérifiez la largeur du convoyeur, l'état des pinces, la position de la broche de support, la planéité de la carte, la propreté du repère et le support local du panneau.
La pression de placement et la hauteur Z doivent également être revues. Trop de force peut presser le composant dans la pâte, créer des taches ou déplacer de petits composants en copeaux. Une force trop faible peut laisser un composant en hauteur et vulnérable au mouvement avant la refusion. La valeur correcte dépend de l"emballage, de la buse, du dépôt de pâte, de l"état du carton et des capacités de la machine.
Tous les défauts observés après AOI ne sont pas causés par la machine de placement. Un faible volume de pâte à souder, le colmatage du pochoir, la contamination des plots, le déséquilibre thermique et le profil de refusion peuvent tous produire des défauts qui semblent liés au placement. Une équipe disciplinée compare les données SPI, les coordonnées de placement, l"image AOI et le résultat de la redistribution. Si SPI affiche une mauvaise pâte avant le placement, corrigez d"abord l"impression. Si l"image de placement est correcte mais que le composant bouge après la refusion, vérifiez le collage, la conception du tampon, le profil thermique et la géométrie du composant.
C'est là que les défauts de placement SMT courants et comment les corriger deviennent un sujet d'article de support utile. L'article pilier devrait inciter les lecteurs à réfléchir à l'ensemble de la ligne SMT au lieu de blâmer une machine trop rapidement.

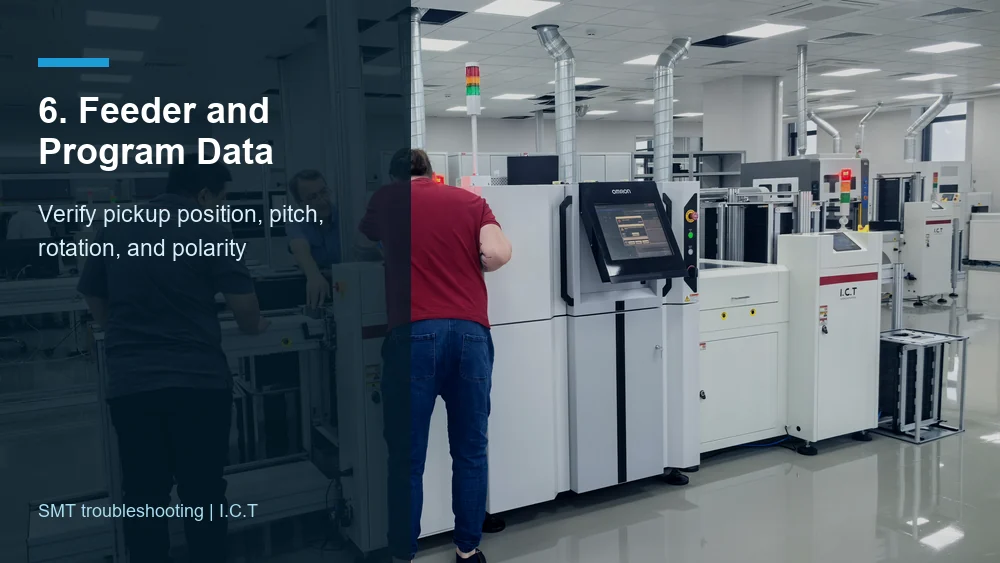

Les problèmes d’alimentation sont souvent simples mais coûteux. Une position de capture légèrement incorrecte, un engrenage d"alimentation usé, une mauvaise tension de la bande, un chemin de bande de couverture endommagé ou un pas d"alimentation incorrect peuvent créer des rejets répétés, des captures manquées ou un angle de composant instable. Étant donné que les erreurs du doseur peuvent ressembler à des erreurs de buse ou de vision, le diagnostic du doseur doit être systématique.
Commencez par regarder le point de présentation du composant. Le composant doit arriver centré, de niveau et stable au lieu de ramassage. Si elle est déplacée à l"intérieur de la poche de ruban adhésif, soulevée par le ruban adhésif, inclinée ou si elle n"est pas complètement indexée, la buse peut aspirer de l"air, toucher le bord de la poche ou soulever le composant en biais. L"étalonnage du chargeur, le guide-ruban, la tension de la bobine, l"angle de décollement du ruban de couverture et le réglage de l"inclinaison doivent être vérifiés avant de modifier la tolérance de vision.
Pour les composants passifs à pas fin ou de petite taille, même une petite erreur de position du capteur du chargeur peut créer une perte de rendement importante. Le futur article sur le dépannage des erreurs de position de chargement du chargeur SMT devrait étendre cela aux contrôles pratiques du chargeur, mais la règle de base est de vérifier la présentation physique avant d'ajuster le logiciel.
Les erreurs de programme peuvent créer certaines des solutions d"erreur machine SMT les plus déroutantes, car la machine peut faire exactement ce qu"on lui a dit de faire. Une mauvaise rotation, une mauvaise affectation des buses, une mauvaise hauteur d"emballage, un mauvais point de ramassage, un mauvais emplacement d"alimentation ou une mauvaise marque de polarité peuvent tous créer un défaut alors que le matériel est sain.

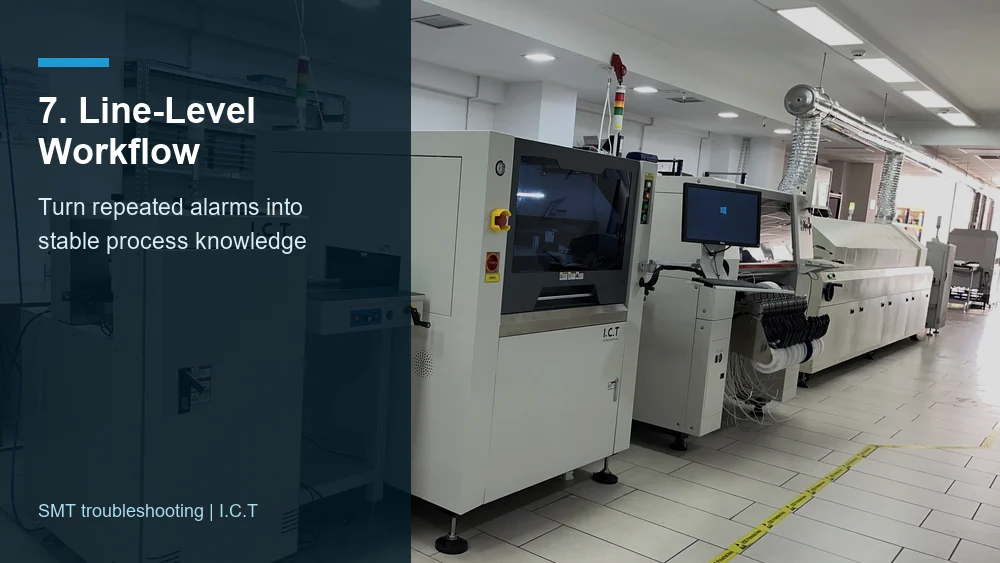

Une ligne SMT forte nécessite plus que des solutions rapides. Il nécessite un flux de travail qui transforme chaque alarme répétée en une meilleure connaissance des processus. Ceci est particulièrement important pour les fabricants qui gèrent une production hautement diversifiée, des changements fréquents ou des produits spécifiques au client. Le but n’est pas seulement de redémarrer la machine ; il s"agit d"éviter que le même problème ne revienne la semaine prochaine.
L"ordre suivant fonctionne bien pour la plupart des problèmes de machine de placement {[t21] :
Confirmez le point de défaillance exact : ramassage, transport, vision, placement ou inspection.
Vérifiez si l"erreur suit le composant, le chargeur, la buse, la tête, la position PCB ou le programme.
Consultez le journal de la machine, l"image de rejet, la valeur du vide, la position du chargeur et l"historique des buses.
Inspectez l’emballage du matériel, l’orientation des composants, la pochette du ruban adhésif et le chemin du ruban adhésif.
Vérifiez la sélection des buses, la propreté, l’usure et la ligne de base du vide.
Examinez l’image de la caméra, l’éclairage, la bibliothèque de packages et la tolérance de reconnaissance.
Vérifiez le support de la carte, la reconnaissance du repère, l"état du serrage et la pression de placement.
Confirmez la CAO, la nomenclature, la table d"alimentation, la polarité, la rotation et l"approbation du premier article.
Effectuez un changement contrôlé, puis enregistrez le résultat.
Les usines qui documentent les symptômes des défauts, la cause profonde, les actions correctives et le plan de prévention construisent un processus plus stable au fil du temps. Une simple base de données des problèmes récurrents de buses, d’alimentateurs, de composants et d’emballages peut réduire les temps d’arrêt lors d’un changement futur. Cela aide également les nouveaux opérateurs à apprendre plus rapidement.
I.C.T assiste ses clients avec des solutions de fabrication électronique et à guichet unique SMT, notamment l"analyse de la demande, la planification des lignes, les équipements de production, la formation, l"assistance opérationnelle, l"optimisation des processus et l"ajustement. Sur la base du catalogue de l"entreprise, I.C.T possède plus de 25 ans d"expérience dans la fabrication de produits électroniques et a accompagné plus de 1 600 clients dans 72 pays. Pour les clients qui construisent ou améliorent une ligne SMT complète, ce type de vue intégrée est important car de nombreux problèmes de placement sont liés aux conditions de processus en amont et en aval.

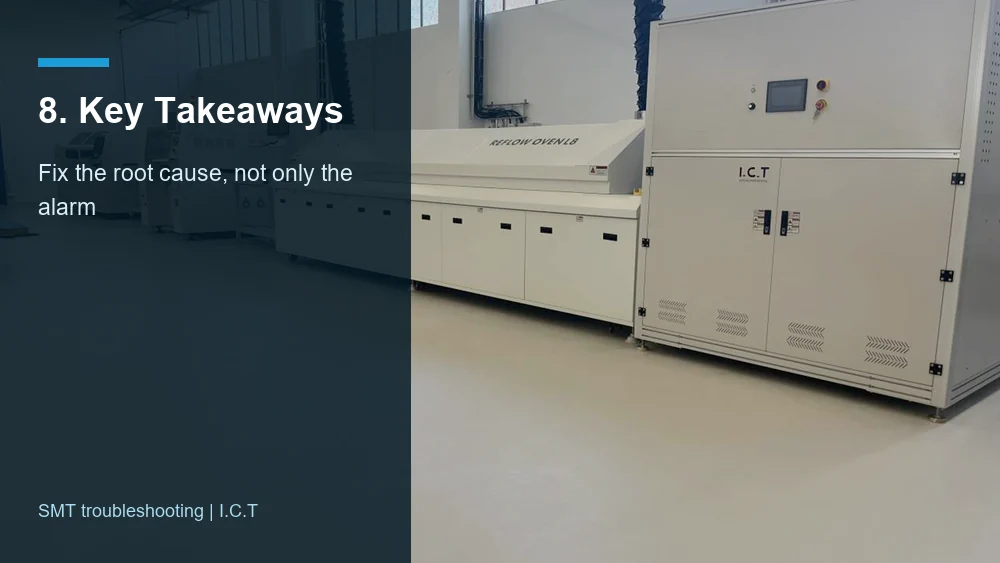

Commencez par le véritable point de défaillance avant de modifier les paramètres.
N"élargissez pas la tolérance de vision tant que les données sur le matériau, le chargeur, la buse et la bibliothèque n"ont pas été vérifiées.
Utilisez la valeur du vide comme signal de diagnostic, pas seulement comme alarme.
Inspectez la présentation du chargeur avant de blâmer la tête de placement.
Connectez le défaut de placement avec SPI, AOI, l"impression de pâte à souder, le support de la carte et la refusion.
Utilisez des normes et des références techniques fiables pour maintenir la cohérence du jugement de qualité.
Créez des enregistrements de dépannage afin que chaque défaut améliore le contrôle futur des processus.
Pour les fabricants confrontés à des problèmes répétés de rejet, de ramassage, de vision, d’alimentation ou de stabilité de placement, la prochaine étape la plus précieuse est un examen serein de l’ensemble du processus. Une ligne SMT bien planifiée ne place pas seulement le composant plus rapidement ; il donne aux ingénieurs la visibilité nécessaire pour résoudre les problèmes en toute confiance. I.C.T peut travailler avec les fabricants de produits électroniques pour revoir la disposition des lignes, la correspondance des équipements, les risques liés aux processus et le support après-vente afin que l"équipe de production puisse passer d"une réparation urgente à une production stable.
Le moyen fiable le plus rapide consiste à identifier l’étape exacte où la panne se produit. Les ingénieurs ne doivent pas commencer par modifier aveuglément la tolérance de reconnaissance ou la hauteur du capteur. Tout d"abord, vérifiez si le composant est manquant lors du ramassage, tombé pendant le mouvement, rejeté par la vision, égaré sur le PCB ou trouvé défectueux après la refusion. Chaque étape pointe vers une cause profonde différente. Une défaillance du capteur entraîne généralement des vérifications du chargeur, des buses, du vide ou de la présentation de la bande. Un rejet de vision entraîne des vérifications de l’image de la caméra, de l’éclairage, des données de l’emballage et de l’état des composants. Un changement de placement entraîne des vérifications du support de la carte, du repère, de la hauteur Z et de l"état du collage. Ce démarrage structuré permet de gagner du temps car il évite les ajustements aléatoires.
Une bobine peut sembler correcte à un opérateur mais néanmoins échouer lors de l"inspection de la machine. Le composant peut rester légèrement tourné dans la pochette à bande, la bande de couverture peut perturber la prise de vue, le corps de l"emballage peut différer de celui de la bibliothèque ou la marque de polarité peut être difficile à reconnaître pour l"appareil photo. La buse peut également capter le composant à un point médiocre, provoquant une inclinaison ou un décalage de la caméra de vision. Les ingénieurs doivent comparer l’image du rejet de la machine avec le dessin du composant réel et un échantillon connu comme étant en bon état. Si la machine rejette une seule position du chargeur, inspectez le calibrage du chargeur et le mouvement de la bande. S"il rejette la même pièce sur plusieurs positions, examinez la bibliothèque de packages, l"éclairage de vision et la variation des composants.
Un composant manqué, échappé ou retourné provient généralement d"un ramassage instable. L"usine doit vérifier la taille de la buse, son usure, la contamination, le niveau de vide, la hauteur de ramassage, la position du chargeur, l"état de la poche du ruban et la surface des composants. Pour les petits composants à copeaux, un petit décalage du capteur peut provoquer un soulèvement incliné de la pièce. Pour les composants plus gros, une buse trop petite peut ne pas contenir suffisamment de surface. Pour les composants irréguliers, le point de ramassage devra peut-être se déplacer vers un centre de gravité stable. La meilleure méthode consiste à comparer les données d’erreur par buse, distributeur et type de composant. Si une buse est toujours impliquée, remplacez-la ou nettoyez-la. Si un chargeur est toujours impliqué, recalibrez-le. Si un colis est toujours impliqué, vérifiez les données du colis et la manutention du matériel.
Les paramètres de vision peuvent résoudre certains problèmes de reconnaissance, mais ils ne doivent pas être utilisés pour masquer des problèmes mécaniques ou matériels. Si l’image de la caméra n’est pas claire, l’éclairage, la propreté de l’objectif et l’étalonnage doivent être revus. Si l"image est claire mais que la machine rejette un bon composant, la bibliothèque de paquets ou la tolérance peuvent nécessiter un ajustement. Cependant, si le composant arrive incliné, contaminé, endommagé ou décentré en raison de problèmes d"alimentation ou de ramassage, la modification des paramètres de vision ne fait que traiter le symptôme. Un bon dépannage vérifie d"abord l"état physique, puis ajuste les paramètres de reconnaissance en fonction des variations réelles des composants et des exigences de qualité.
L"assistance professionnelle est précieuse lorsque la même erreur revient après des vérifications de base, lorsque plusieurs machines présentent des défauts associés, lorsque l"introduction d"un nouveau produit crée un rendement instable ou lorsque l"équipe ne peut pas distinguer un défaut de machine d"un défaut de processus. Un fournisseur possédant une expérience complète peut examiner ensemble l"appariement des équipements, la configuration du chargeur, la stratégie des buses, les données du programme, l"impression de la pâte à souder, le support des cartes, la refusion, l"inspection et la formation des opérateurs. Cette vision plus large est particulièrement utile pour les usines qui construisent une nouvelle ligne SMT ou améliorent leur capacité de production. Au lieu de résoudre une alarme à la fois, le fabricant peut améliorer la structure du processus derrière chaque alarme.
