I.C.T - SS540
I.C.T
| Quantité: | |
|---|---|

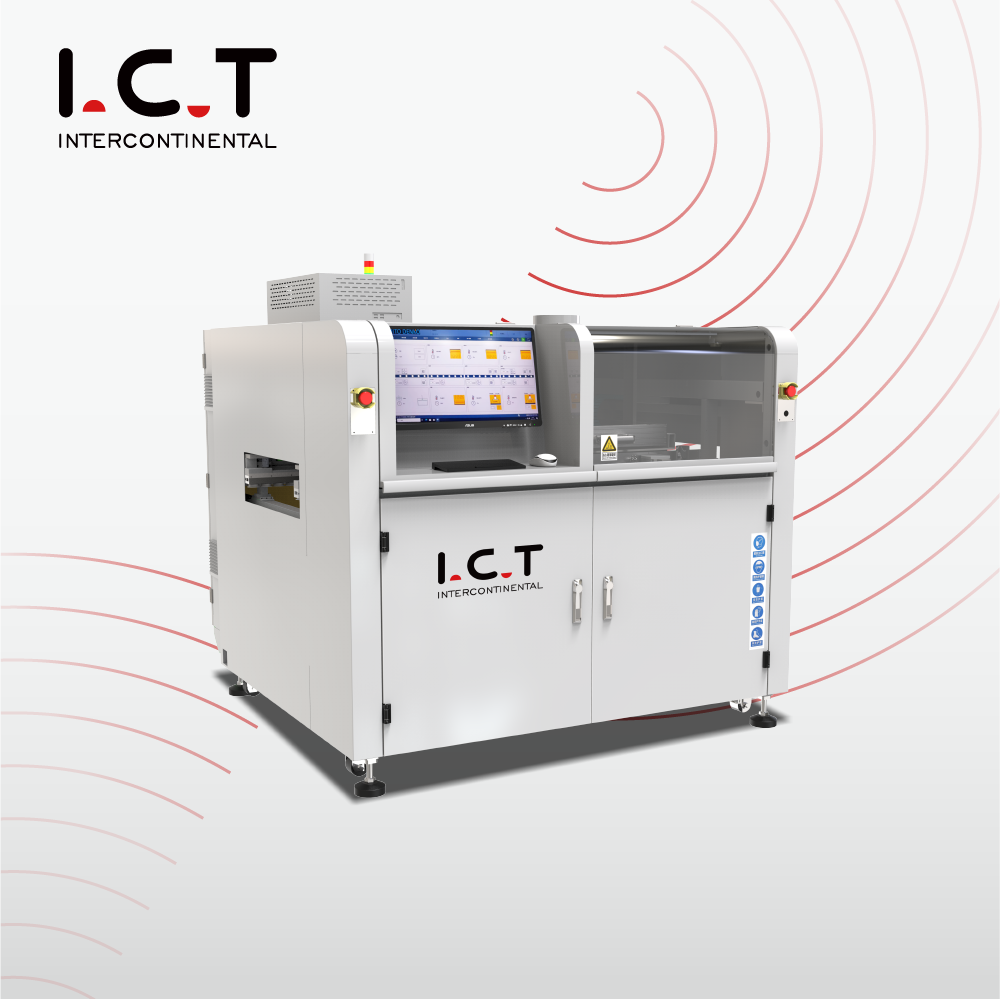

| Machine à souder d'onde sélective en ligne
Entièrement conçue et produite à Dongguan, la machine de soudage à la vague sélective en ligne I.C.T est le véritable système de soudage sélectif conçu pour les usines SMT à haut volume et à mélange élevé qui refusent de compromettre la qualité pour la vitesse. Le PCB glisse en continu sur un convoyeur de précision tandis que le portique ultra-léger en fonte d'aluminium – entraîné par des servos Panasonic et des rails linéaires – amène le flux et la soudure exactement jusqu'aux broches. Le chauffage à l'azote en ligne crée des filets brillants et pleins avec pratiquement aucun déchet. Les opérateurs contrôlent chaque détail – trajectoires, températures, volume de pulvérisation, hauteur des vagues – sur un grand écran tactile Windows et enregistrent une infinité de programmes pour des changements instantanés. L'étalonnage automatique des ondes, le CCD en direct, la valve à jet allemande et le pot en titane transforment cette machine à souder à ondes sélectives en ligne en un centre de profit 24h/24 et 7j/7.
| Liste des équipements de ligne DIP
La valve à jet haute fréquence allemande déclenche des micro-points de flux à faible teneur en solides (<10 %) répétables à 0,02 mm. Le réservoir sous pression et le débitmètre numérique maintiennent une pression solide même lorsque le réservoir est presque vide. Les résidus tombent dans un bac à extraction rapide. Les pneumatiques japonais SMC et les jauges avant facilitent les contrôles quotidiens. Une pompe automatique ne laisse jamais tomber l’approvisionnement. Ce module de flux active parfaitement chaque pad sur la machine de soudage à la vague sélective en ligne.
L'IR inférieur entièrement réglable est standard ; air chaud supérieur ou IR supplémentaire en option. La disposition en grille ouverte et l'isolation épaisse à haute température répartissent la chaleur uniformément sur l'ensemble du panneau. Les radiateurs haut de gamme et les moteurs rechargeables fonctionnent silencieusement et sans outil pendant des années. Les cartes sortent parfaitement activées et sans stress, prêtes pour des joints impeccables dans le système de brasage sélectif.
La pompe électromagnétique allemande et le pot en titane produisent une mini-onde ultra-stable qui ne dérive jamais. Réglez le débit de N2, la température de soudure, la hauteur d'onde et l'étalonnage automatique directement depuis l'écran tactile. L'azote en ligne produit des filets brillants et presque sans scories. Le laser vérifie la hauteur, les buses s'autonettoient et 900 heures de vidéo sont stockées pour la traçabilité. Il s'agit du noyau pare-balles de chaque machine à souder à vague sélective en ligne.
Le convoyeur à trois sections compatible SMEMA et les pinces pneumatiques latérales/supérieures maintiennent les cartes jusqu'à 20 kg immobiles pendant le soudage. Des rails costauds et des servos de haute précision déplacent les PCB en douceur à la vitesse de ligne. Les assemblages épais ou double face se dégagent facilement. Conçu pour un service continu à haut volume sur n'importe quel système de brasage sélectif.
L'automate certifié CE, le câblage Cat-6 et la connectivité MES complète offrent une réponse ultra-rapide et une fiabilité totale. Les assistants guidés, les modifications basées sur des images, la détection automatique des buses et les menus multilingues réduisent la formation à quelques heures. Les diagnostics à distance permettent à la machine de soudage à la vague sélective en ligne de gagner 24 heures sur 24.
Un grand écran tactile couleur, des guides étape par étape, un aperçu CCD en direct en un seul clic et des alertes vocales simplifient grandement le fonctionnement de la machine. Basculez instantanément entre l'anglais, le chinois, le japonais ou le russe. Les tours lumineuses personnalisées et les mises à niveau Wi-Fi permettent à tout le monde de rester informé sans quitter la file d'attente.
| Spécification
| Machine à souder d'onde sélective en ligne | ||||
| Modèle | I.C.TSS540 | I.C.TSS550 | I.C.TSS550P1 | I.C.TSS550P2 |
| Modulaire en ligne | Pulvérisation + Préchauffage & Soudage | Pulvérisation + Préchauffage + Soudure | Pulvérisation + Préchauffage + Soudure + Soudure | Pulvérisation + Préchauffage + Soudure + Soudure+ Soudure |
| Système de soudure | ||||
| Quantité de buse | 1 | 1 | 2 | 3 |
| Quantité de pot de soudure | 1 ensemble | 1 ensemble | 2 ensembles | 3 ensembles |
| Pot double (option) | N / A | Option | Option | Option |
| Puissance du pot de soudure | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Système de flux | ||||
| Réservoir de stockage de flux | 1L | 1L | 2L | 2L |
| Prise en charge du flux | Alarme de flux, automatique | |||
| Buse de pulvérisation | Allemagne Jet Valve (pulvérisation ponctuelle et en ligne) 1 jeu | |||
| Taille de la buse à pulvériser | 130 um (option 180 um, 210 um) | |||
| Vitesse de pulvérisation | 0 ~ 20 mm / s | |||
| Vitesse de déplacement de la buse de pulvérisation | 0 ~ 400 mm / s | |||
| Système de préchauffage | ||||
| Mode de préchauffage | Air chaud et IR | Air chaud et IR | Air chaud et IR | Air chaud et IR |
| Zone de préchauffage | L500*L500mm | L500*L500mm | L500*L500mm | L500*L500mm |
| Zone de préchauffage | Air chaud supérieur : 2, IR inférieur : 1 | |||
| Puissance de préchauffage inférieure | Max.12kw | |||
| Puissance de préchauffage supérieure | Max.6kw | |||
| Temps de préchauffage | Environ 15 minutes (réglage 150 ℃) | |||
| Mode de contrôle | PC+automate | |||
| Système de transport | ||||
| PCB Taille (avec luminaire) | 120*60~500*500mm | |||
| PCB Remplacement | En ligne | |||
| PCB Liquidation supérieure | 120mm | |||
| Hauteur du transport | 900 ± 20 mm | |||
| Largeur de transport | 60 ~ 500 mm | |||
| Dimension：mm | L1850*L1850*H1480 | L2560*L1750*H1480 | L2560*L1950*H1480 | L2600*L1950*H1480 |
| Poids | Environ : 800kg | Environ : 1200kg | Environ : 1300kg | Environ : 1500kg |
| Liste des équipements de ligne DIP
Complétez votre machine de soudage à la vague sélective en ligne avec la ligne DIP I.C.T entièrement automatique – le partenaire idéal pour une production à haut mix THT. La configuration clé en main comprend une machine d'insertion DIP à grande vitesse pour un placement précis des composants, un chargeur à vagues compatible SMEMA qui alimente les cartes en douceur dans le système de brasage sélectif, un déchargeur à vagues douces qui récupère les PCB finis sans stress et un convoyeur d'assemblage tamponné pour l'inspection finale et les retouches. Tout est modulaire, certifié CE et construit en interne pour une fiabilité à toute épreuve et des changements ultra-rapides. Avec des entrepôts mondiaux de pièces de rechange et une assistance sur site dans 72 pays, I.C.T permet à l'ensemble de votre processus de montage traversant de fonctionner avec une efficacité maximale et un coût minimum – depuis l'insertion jusqu'au brasage sélectif.
| Nom du produit | Objectif dans la ligne DIP |
|---|---|
Machine d'insertion automatique | Place automatiquement les composants sur les PCB avec précision pour la ligne de production DIP. |
Fait fondre la soudure pour former des joints solides sur les PCB pendant le processus de plug-in THT. | |
Applique la soudure de manière sélective sur des zones spécifiques pour un assemblage THT précis | |
| Post-vague en ligne AOI | Inspecte les joints de soudure et les défauts de placement sur les DIP assemblés PCB. |
| Vidéo de réussite client
Début 2025, un important fournisseur vietnamien de marques d'appareils photo est arrivé pour l'acceptation finale de sa nouvelle machine de soudage à la vague sélective en ligne. Nos ingénieurs ont chargé leurs véritables cartes de production, exécuté des cycles à pleine vitesse pendant que le client observait la formation parfaite des joints THT en direct sur le CCD, puis ont formé leur équipe pendant deux jours à la programmation, à la maintenance quotidienne et au dépannage. Ils sont repartis prêts à 100 % à atteindre le volume le jour où la caisse est arrivée – un autre exemple du véritable partenariat mondial de I.C.T.
| Service professionnel et formation
De l'intégration et de la mise en service de la ligne au support à vie et aux mises à niveau, nous vous couvrons dans le monde entier. Vingt ingénieurs seniors et des équipes locales dans 72 pays dispensent des formations sur site ou à distance chaque fois que vous en avez besoin. Des entrepôts de pièces de rechange sur trois continents et de véritables lignes d'assistance téléphonique 24h/24 et 7j/7 maintiennent votre système de brasage sélectif à un niveau de disponibilité optimal pendant des décennies.
| Éloge du client
Les clients ne cessent de nous dire que nos ingénieurs sont patients, pointus et vraiment soucieux de leur réussite. Ils aiment la précision extrême du flux, la stabilité de la vague et la rapidité avec laquelle la machine de soudage à la vague sélective en ligne s'amortit en termes de rendements plus élevés et d'absence de retouche. Les caisses d'exportation arrivent impeccablement et les réparations à distance le jour même ont transformé les primo-accédants en partenaires à vie dans le monde entier.
| Certifications de l'industrie
Chaque machine de soudage à ondes sélectives en ligne est certifiée CE, conforme à RoHS, système de qualité ISO9001 et plusieurs brevets sur les vannes à jet, les pompes et l'étalonnage laser. Ces marques de renommée mondiale prouvent que vous disposez d'une technologie sûre, écologique et éprouvée sur le terrain, sur laquelle vous pouvez compter partout.
| À propos de la société et de l'usine I.C.T
Depuis 2012, nous sommes devenus un campus ultramoderne de 12 000 m² avec 89 membres d'équipe, 20 ingénieurs dédiés et 8 succursales mondiales. Tout – R&D, fabrication, assemblage et tests de rodage – se déroule en interne. Nous servons plus de 1 600 usines dans 72 pays avec des solutions complètes clé en main SMT et THT, et chaque machine de soudage à la vague sélective en ligne est accompagnée d'une inspection rigoureuse et de systèmes de qualité éprouvés.
