Vous vous demandez pourquoi votre rendement SMT est faible et comment réduire les retouches? Tu n'es pas seul. De nombreux fabricants sont confrontés à des défis pour atteindre des taux de rendement élevés en raison de défauts communs comme le pontage des soudures, le tombe et la soudure insuffisante. Dans ce blog, nous explorerons les causes profondes de ces problèmes et fournirons des conseils pratiques pour améliorer votre processus SMT. Que vous soyez un pro chevronné ou nouveau sur le terrain, rejoignez-nous alors que nous plongeons dans des solutions qui peuvent vous aider à augmenter le rendement et à minimiser les retouches.
Savoir comment SMT Les taux de rendement et de retravail travaillent aident les équipes à réduire les coûts et à améliorer la stabilité de la production.
SMT Le rendement, souvent appelé premier passage de pass (FPY), montre le pourcentage d'inspection de bourse de cartes la première fois. Il mesure combien d'assemblages avancent sans retravail. Le FPY élevé indique un processus stable et contrôlé. Signaux FPY faibles Problèmes récurrents dans l'impression, le placement ou la reflux de la pâte de soudure.
Rendez les liens étroitement au retravail, à la fermeture et au débit de production. Un faible rendement augmente les retouches, qui consomme du travail et des matériaux. Des taux de repensage élevés ralentissent la production, créant des goulots d'étranglement qui réduisent le débit et l'efficacité de l'usine. Des défauts excessifs peuvent conduire à la ferraille en cas d'échec de reprise, augmentant les coûts des déchets.
Le faible rendement augmente la main-d'œuvre pour les retouches et les inspections supplémentaires. Chaque cycle de reprise signifie que les opérateurs passent du temps à réparer des planches au lieu d'en produire de nouveaux. Il augmente l'inspection pour vérifier les unités réparées, ajoutant aux heures de travail. Les déchets de matériau augmentent lorsque les planches ont besoin de pièces de remplacement, de soudure ou de flux lors de la reprise. Une reprise fréquente peut endommager PCB, les transformant en morceaux, conduisant à des composants gaspillés et au temps de traitement.
Le faible rendement a également un impact sur les délais de direction et la livraison des clients. La production ralentit alors que les lignes gèrent la reprise, retardant la sortie. Les clients qui attendent la livraison peuvent être confrontés à des délais plus longs, à risquer des commandes perdues et à nuire à la réputation de l'usine.
| Effet facteur de | l'action |
|---|---|
| Travail | Reprise accrue et inspections |
| Matériel | Plus de ferraille, des déchets de matériaux plus élevés |
| Délai de mise en œuvre | Temps de livraison plus longs aux clients |
Les problèmes de pâte de soudure sont une cause courante de faible rendement dans SMT. Une soudure insuffisante peut entraîner de mauvaises connexions. Le pontage de la soudure se produit lorsque la soudure s'écoule entre les coussinets étroitement espacés. Les balles de soudure se trouvent lorsque de petites boules de soudure se forment sur le PCB. Ces défauts résultent souvent d'une mauvaise conception de pochoirs, en utilisant le mauvais type de pâte ou des paramètres d'impression incorrects.
La précision du placement des composants est cruciale. Le désalignement se produit lorsque les composants ne sont pas correctement placés sur les coussinets. La tombe se produit lorsqu'une extrémité d'un composant soulève le coussin. L'insemblement est lorsque les composants ne sont pas correctement alignés. Ces problèmes sont souvent dus à la précision de la machine de pick-and-place ou des variations de l'emballage des composants.
Les défauts de soudage de reflux ont un impact sur le rendement. Les joints de soudure froide se produisent lorsque la soudure ne fonde pas complètement. Les vides sont des espaces vides dans le joint de soudure. Les défauts en tête de poupe (HIP) se produisent lorsque la soudure ne mouille pas complètement le composant. Ces problèmes sont généralement causés par des profils de reflux incorrects, PCB Warpage ou oxydation des composants.
La mauvaise qualité PCB et la qualité des composants peuvent réduire le rendement. Warped PCB s Rendez difficile de former de bonnes connexions de soudure. L'oxydation ou la contamination des composants peut empêcher le soudage approprié. Les dispositifs sensibles à l'humidité (MSD) peuvent également affecter la qualité du soudage s'il n'est pas géré correctement.
L'inspection et les tests peuvent avoir un impact sur le rendement. Les faux positifs dans l'inspection optique automatisée (AOI) peuvent conduire à une reprise inutile. Des défauts non détectés peuvent provoquer des échecs sur le terrain. Une inspection et des tests précises sont essentiels pour réduire les retouches et améliorer le rendement.
La qualité du matériau est un facteur clé dans le rendement SMT. PCB La finition de surface affecte la soudabilité. Les mauvaises conditions de stockage peuvent dégrader les matériaux. La qualité des composants est également importante. Les composants de faible qualité sont plus susceptibles de provoquer des défauts. Par exemple, les composants oxydés peuvent ne pas souder correctement. Les dispositifs sensibles à l'humidité (MSD) nécessitent un stockage contrôlé pour empêcher la guerre. L'inspection des matériaux entrants pour les défauts peut prendre des problèmes tôt, réduisant le risque de défauts pendant la production.
Les paramètres du processus ont un rendement en impact. Les paramètres d'impression doivent être précis. La vitesse de placement affecte la précision des composants. Les paramètres de profil de reflux déterminent la qualité des articles de soudure. Des paramètres incorrects peuvent entraîner des défauts tels que les joints de soudure froide ou le pontage des soudures. Par exemple, une vitesse de placement trop rapide peut provoquer un désalignement, tandis qu'un profil de reflux incorrect peut entraîner une soudure insuffisante. Le réglage fin de ces paramètres en fonction des exigences spécifiques du PCB et des composants peuvent améliorer considérablement le rendement.
Les problèmes d'équipement peuvent réduire le rendement. L'étalonnage garantit que les machines fonctionnent correctement. La maintenance régulière empêche les pannes. L'équipement mal aligné ou usé peut provoquer des défauts. Par exemple, une machine à pick-and-place mal calibrée peut égarer les composants. La vérification et le réglage réguliers de l'équipement garantissent des performances cohérentes. L'utilisation d'outils avancés comme l'inspection de la pâte de soudure (SPI) peut aider à prendre des problèmes au début du processus, réduisant la probabilité que des défauts atteignent les stades ultérieurs.
L'erreur humaine est un autre facteur. Les opérateurs peuvent faire des erreurs pendant la manipulation. La reprise peut introduire de nouveaux défauts. Une formation appropriée et des procédures claires réduisent les erreurs. Par exemple, la manipulation des composants avec soin empêche les dommages. Des directives claires sur les procédures de repensage peuvent minimiser l'introduction de nouveaux défauts. La mise en œuvre des techniques d'étanchéité des erreurs, telles que l'utilisation de gabarits ou de luminaires, peut également aider à réduire les erreurs de l'opérateur.
En abordant ces causes profondes, les fabricants peuvent améliorer le rendement SMT et réduire les reprises. Chaque facteur joue un rôle crucial dans la garantie de production de haute qualité, de la manipulation des matériaux à l'optimisation des processus et à la maintenance de l'équipement.
Pour augmenter le rendement SMT, commencez par l'impression de pâte de soudure. Le choix de l'épaisseur du pochoir droit et de la conception de l'ouverture est crucial pour le dépôt précis des soudures. Par exemple, un pochoir plus épais peut être nécessaire pour des composants plus grands, tandis qu'un plus mince fonctionne mieux pour les pièces à finesse. Le contrôle de la viscosité de la pâte assure un débit cohérent et les conditions de stockage appropriées empêchent la pâte de sécher ou de se contaminer. L'utilisation de systèmes d'inspection de la pâte de soudure (SPI) peut assister à des défauts tôt, gagner du temps et réduire les retouches. SPI Les systèmes fournissent des commentaires en temps réel, vous permettant d'ajuster le processus d'impression à la volée.
La précision du placement des composants est la clé pour réduire les défauts. Calibrez régulièrement les machines de pick-and-place pour s'assurer qu'elles fonctionnent dans la tolérance. Utilisez des systèmes d'alignement de vision pour minimiser le mauvais placement, en particulier pour les composants petits ou complexes. Travailler en étroite collaboration avec les fournisseurs pour gérer la qualité de l'emballage des composants garantit que les pièces s'adaptent bien au PCB. Par exemple, les composants avec des dimensions cohérentes et des emballages de haute qualité sont moins susceptibles de se déplacer pendant le placement.
Les profils de reflux ont besoin d'un ajustement minutieux pour assurer un soudage cohérent. Définissez les profils en fonction du type de pâte de soudure et de la densité des composants. Par exemple, une pâte avec un point de fusion plus élevé peut nécessiter un profil différent de celui avec un point de fusion inférieur. Surveillez de près les zones du four et les vitesses de convoyeur pour assurer même le chauffage à travers le PCB. L'utilisation de thermocouples pour le profilage thermique en temps réel pendant la production aide à identifier et à corriger les taches chaudes ou froides dans le four, assurant un soudage cohérent.
Les stratégies d'inspection doivent équilibrer la sensibilité et la précision pour réduire les faux positifs et faire des défauts réels. Ajustez les paramètres automatisés d'inspection optique (AOI) pour réduire les faux positifs, ce qui peut entraîner une reprise inutile. Utilisez l'inspection des rayons X pour des composants complexes comme BGA S et QFNS, où les joints de soudure cachés sont communs. La maintenance régulière de l'équipement maintient les outils d'inspection précis et fiables, garantissant que les défauts sont capturés tôt et de manière cohérente.
La manipulation et le stockage des matériaux ont un impact significatif sur le rendement. Stockez les dispositifs (MSD) sensibles à l'humidité dans des environnements contrôlés pour éviter les dommages de l'humidité. Inspectez les composants entrants PCB et les composants pour l'oxydation ou le warpage, ce qui peut affecter la soudabilité et le placement des composants. Le stockage et l'inspection appropriés garantissent que les matériaux sont prêts pour la production, la réduction des défauts et les retouches. Par exemple, le stockage de PCB dans un environnement sec et frais empêche le Warpage, tandis que l'inspection des composants à l'arrivée peut attraper l'oxydation tôt.
En vous concentrant sur ces domaines, vous pouvez réduire considérablement SMT recourir et améliorer le rendement global. Chaque étape, de l'optimisation de l'impression de la pâte de soudure à la mise en œuvre de stratégies d'inspection efficaces, joue un rôle crucial pour assurer une production de haute qualité.
| de catégorie | de rendement faible |
|---|---|
| Optimiser l'impression de pâte de soudure | Choisissez correctement l'épaisseur du pochoir - Utilisez SPI pour la détection des défauts précoces |
| Améliorer la précision du placement des composants | Machines à calibrer régulièrement - Utilisez des systèmes d'alignement de vision |
| Profils de reflux affinés | Définir les profils en fonction du type de pâte - Surveillez les zones de four |
| Mettre en œuvre des stratégies d'inspection efficaces | Ajuster AOI Sensibilité - Utilisez des rayons X pour les composants complexes |
| Contrôles de matériaux et de stockage | Stockage MSD correctement - Inspectez les matériaux entrants |
Le contrôle des processus statistiques (SPC) est un outil puissant pour maintenir la stabilité du processus SMT. En surveillant en continu les mesures clés telles que le volume de la pâte de soudure, l'alignement du pochoir et la précision du placement des composants, SPC aide à identifier les variations tôt. Le réglage des limites de contrôle vous permet de détecter les écarts avant de conduire à des défauts. Les graphiques SPC fournissent des informations visuelles sur les tendances du processus, permettant des ajustements proactifs pour maintenir votre ligne de production en marche et en fonction de manière cohérente.
L'analyse de la tendance des rendements est essentielle pour identifier les modèles de défaut récurrents. En suivant le rendement dans le temps, vous pouvez apercevoir si les défauts augmentent ou diminuent. Cette analyse aide à identifier les problèmes les plus courants, vous permettant de concentrer vos efforts d'amélioration où ils ont le plus besoin. Par exemple, si vous remarquez une augmentation cohérente des défauts de pontage de soudure, vous pouvez étudier la conception du pochoir ou les paramètres d'impression de pâte de soudure pour aborder la cause profonde.
Les systèmes d'exécution de la fabrication (MES) offrent un suivi en temps réel des données de défaut et de retravail. Ces systèmes capturent les informations telles qu'elles se produisent sur la ligne de production, permettant des réponses rapides aux problèmes émergents. MES peut s'intégrer à d'autres outils comme SPC pour fournir une vue complète de votre processus de fabrication. Les données en temps réel vous permettent de prendre des décisions éclairées, d'optimiser les flux de travail et de réduire les temps d'arrêt. En tirant parti de MES, vous pouvez améliorer l'efficacité et le rendement de la production globaux.
Un principal fabricant d'électronique était aux prises avec des problèmes de tombes, où les composants ont soulevé les coussinets pendant le soudage de reflux. Ce défaut était particulièrement répandu dans les petites composantes passives. L'équipe a décidé d'étudier le profil de reflux, ajustant les taux de rampe de température et les températures de pointe. En affinant ces paramètres, ils ont pu réduire de 80% les tombes. Cela a non seulement amélioré le rendement, mais a également amélioré la fiabilité du produit final. Le succès a été attribué à un meilleur contrôle thermique, garantissant même le chauffage à travers le PCB.
Un autre fabricant a été confronté à des problèmes de pontage persistants de soudure, en particulier dans la PCB densément peuplée. L'équipe s'est rendu compte que leur conception de pochoir n'était pas optimale pour la version de la pâte de soudure. Ils ont révisé les tailles et formes d'ouverture du pochoir, garantissant un meilleur alignement avec les coussinets PCB. Ce changement simple a entraîné une réduction de 75% des défauts de pontage de soudure. L'amélioration de la conception du pochoir a permis un dépôt de pâte de soudure plus précis, minimisant le risque de pontage de soudure et réduisant considérablement les retouches.
Un troisième exemple implique une usine qui a lutté avec des incidents insuffisants à la soudure, conduisant à de mauvaises connexions électriques. L'équipe a mis en œuvre des systèmes d'inspection de pâte de soudure (SPI) pour surveiller le processus d'impression de la pâte de soudure. En analysant les données SPI, ils ont identifié des incohérences dans les paramètres d'impression, tels que l'alignement du pochoir et la viscosité de la pâte. L'ajustement de ces paramètres basés sur SPI a réduit les défauts de soudure insuffisants de 90%. L'usine a également introduit des vérifications de maintenance régulières pour l'équipement d'impression, améliorant davantage la cohérence des processus.
Ces études de cas illustrent comment les interventions ciblées peuvent améliorer considérablement le rendement SMT. Qu'il s'agisse d'optimiser les profils de reflux, d'améliorer les conceptions de pochoirs ou de tirer parti des données SPI, ces stratégies peuvent faire une différence substantielle dans la réduction des défauts et des repensateurs. En se concentrant sur ces domaines, les fabricants peuvent obtenir des rendements plus élevés et des produits plus fiables.
Good SMT Les cibles de rendement varient. La production à forte mix vise à 95% de rendement en raison de changements de configuration fréquents. La production à haut volume cible 98% ou plus car les processus sont plus stables. La fixation d'objectifs réalistes aide à gérer les attentes et à se concentrer sur l'amélioration continue.
Vérifiez régulièrement les profils de reflux. Les vérifications quotidiennes sont idéales pour la production à haut volume afin de prendre des problèmes tôt. Pour une production à forte mix, vérifiez les profils à chaque changement de configuration. Une surveillance cohérente garantit un soudage optimal et réduit les défauts.
AOI aide mais ne réduit pas toujours les retravailleurs. Cela dépend de l'étalonnage et des paramètres. Sur-sensible AOI peut signaler les faux défauts, augmentant les retouches. Correctement réglé AOI réduit les faux positifs et attrape de vrais problèmes, améliorant le rendement.
Les tombes dans les composants 0402 sont courantes. Ajustez les profils de reflux pour assurer un chauffage uniforme. Utilisez un flux avec une tension de surface élevée pour maintenir les composants vers le bas. La conception appropriée du pochoir aide également. Le réglage fin de ces facteurs réduit le tombe et améliore le rendement.
Comprendre et améliorer le rendement SMT est crucial pour réduire les coûts et augmenter l'efficacité. De l'optimisation de l'impression de la pâte de soudure aux profils de reflux de réglage fin, chaque étape joue un rôle essentiel dans la minimisation de la reprise et la maximisation de la sortie.

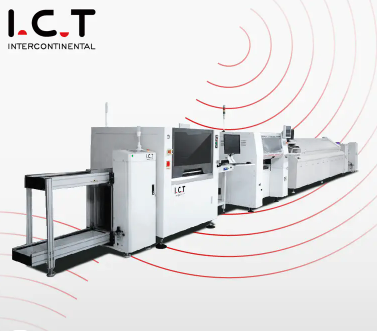

En tirant parti des bons outils, de l'analyse des données et des conseils d'experts de sociétés comme Dongguan ICT Technology Co., Ltd. , vous pouvez identifier et traiter les causes profondes du faible rendement. Que vous ayez affaire à des problèmes matériels, à des paramètres de processus ou à l'étalonnage de l'équipement, l'adoption d'une approche proactive entraînera des améliorations significatives de votre production SMT.
