Dans l'assemblage PCB moderne, une machine de prélèvement et de placement SMT est l'une des machines les plus importantes de l'atelier de production. Il prend les composants montés en surface des chargeurs, les aligne via un système de vision et les place sur les cartes de circuits imprimés avec une rapidité et une précision que l'assemblage manuel ne peut égaler.
Mais une machine de prélèvement et de placement n'est pas simplement un « robot de placement de composants ». Elle fonctionne dans le cadre d'une ligne complète SMT , reliant l'impression de pâte à souder, l'inspection, le brasage par refusion et le contrôle qualité final en un seul processus de production continu. Comprendre le fonctionnement de cette machine est la première étape pour construire une chaîne d'assemblage PCB stable, efficace et évolutive.
À première vue, une machine de prélèvement et de placement peut ressembler à une machine qui récupère simplement des composants et les place sur un PCB. En production réelle, cela fait bien plus que cela.
Il doit reconnaître les positions PCB, lire les repères, prélever les composants dans les alimentateurs, corriger les angles des composants et placer chaque pièce avec précision conformément au programme. Ces actions se produisent de manière répétée à grande vitesse, souvent des milliers de fois au cours d'un seul cycle de production.
C'est pourquoi la machine joue un rôle si central dans l'assemblage de SMT. Il combine le mouvement mécanique, l'alignement de la vision, le contrôle logiciel et l'alimentation des composants en un seul processus coordonné.
La machine pick and place fonctionne après l'impression de la pâte à souder et avant le soudage par refusion . Tout d’abord, l’imprimante de pâte à souder applique de la pâte à souder sur les pastilles PCB. Ensuite, la machine de transfert monte les composants sur ces zones imprimées.
Après le placement, le PCB se déplace dans le four de refusion, où la pâte à souder fond et forme des joints de soudure fiables. Si les composants ne sont pas placés correctement avant la refusion, la qualité finale de la soudure peut être affectée.
Pour cette raison, le processus de sélection et de placement doit fonctionner en étroite collaboration avec l'imprimante de pâte à souder, SPI, le four de refusion et le système AOI pour prendre en charge une qualité d'assemblage PCB stable.
Pour les usines passant de l'assemblage manuel à la production automatisée SMT, la machine pick and place est souvent le véritable tournant. Il réduit la manipulation manuelle, améliore la répétabilité et aide l'usine à produire plus de cartes avec moins de variations de placement.
Ceci est particulièrement important à mesure que les produits électroniques deviennent plus petits, que les mises en page PCB deviennent plus denses et que les exigences de livraison deviennent plus strictes. Que l'usine produise des cartes LED, des cartes de contrôle industrielles, de l'électronique automobile, de l'électronique grand public ou des commandes EMS, le placement stable des composants est une exigence de base pour une production fiable.
Une machine de sélection et de placement SMT est une machine automatisée utilisée pour placer des composants montés en surface sur des cartes de circuits imprimés lors de l'assemblage SMT. Il prélève les composants dans les mangeoires, les plateaux ou les tubes, vérifie leur position via un système de vision et les place sur les coussinets appropriés du PCB.
Le terme SMT signifie Surface Mount Technology. Dans ce processus, les composants électroniques sont montés directement sur la surface d'un PCB au lieu d'être insérés à travers des trous. Ces composants sont généralement appelés composants SMD, ce qui signifie dispositifs à montage en surface.
En termes simples, une machine de prélèvement et de placement SMT est l'équipement qui effectue l'étape de placement automatique des composants dans l'assemblage PCB.
Dans une ligne de production SMT standard, le PCB passe d'abord par l'impression de pâte à souder. L'imprimante applique de la pâte à souder sur les plots où les composants seront montés. Après cela, la machine pick and place place les composants requis sur ces zones de pâte à souder.
Une fois le placement terminé, le PCB entre dans le four de refusion. La pâte à souder fond, refroidit et forme des joints de soudure entre les composants et les plots PCB.
Cela signifie que la machine pick and place est responsable de l’une des étapes les plus critiques avant le soudage. Il ne crée pas lui-même le joint de soudure, mais il détermine si chaque composant est correctement positionné avant le début du processus de soudure.
Lors de la production, la machine effectue plusieurs actions en très peu de temps. Il déplace le PCB en position, lit les marques de référence sur la carte, sélectionne les composants dans les chargeurs, vérifie la position du composant, corrige les petites erreurs d'angle ou de décalage et place le composant sur le PCB.
Ces actions se répètent continuellement pendant la production. L’objectif n’est pas seulement de placer les composants rapidement, mais aussi de les placer de manière cohérente et précise.
Pour y parvenir, une machine de prélèvement et de placement fonctionne avec plusieurs systèmes, notamment le système d'alimentation, la tête de placement, les buses, les caméras de vision, le système de contrôle de mouvement, le système de convoyeur et la plate-forme de contrôle logiciel.
Le placement manuel dépend fortement des compétences de l'opérateur, du jugement visuel et de la vitesse de production. Cela peut fonctionner pour des prototypes simples ou de très petits lots, mais il est difficile de maintenir la cohérence lorsque le PCB comporte de nombreux composants ou des packages à pitch précis.
Une machine de sélection et de placement SMT utilise des coordonnées programmées et une correction de la vision pour répéter le même processus de placement avec une stabilité beaucoup plus élevée. En fonction de la configuration de la machine, il peut placer de petits composants de puce, des circuits intégrés, des LED, des connecteurs et d'autres pièces montées en surface.
C'est pourquoi le placement automatique est largement utilisé dans les assemblages PCB modernes. Il améliore l'efficacité de la production et contribue à réduire les erreurs liées au placement causées par la manipulation manuelle.
Le nom « pick and place » semble simple, mais il décrit l'une des actions les plus importantes de l'assemblage SMT. La machine récupère d'abord un composant dans un alimentateur, un plateau ou un tube, puis le place à la position exacte sur le PCB selon le programme de production.
En production réelle, ce processus est beaucoup plus avancé que son nom ne l’indique. Chaque action de placement implique l'alimentation des composants, la prise sous vide, l'inspection par caméra, la correction de l'angle, le positionnement PCB et le contrôle précis des mouvements. C'est pourquoi la machine est non seulement rapide, mais aussi hautement coordonnée.
L'étape « prélèvement » signifie que la machine utilise une buse pour prélever un composant du système d'alimentation. La plupart des composants SMD sont fournis dans des chargeurs de bande, tandis que les circuits intégrés, connecteurs ou composants spéciaux plus grands peuvent provenir de plateaux ou de tubes.
Pendant le ramassage, la buse utilise une aspiration sous vide pour maintenir le composant. Si le vide est instable, le composant peut se déplacer, tomber ou être mal saisi. C'est pourquoi l'état du doseur, la sélection des buses et le contrôle du vide sont tous importants dans un environnement de production réel SMT.
Un processus de sélection stable est la première étape vers un placement précis. Si la machine ne parvient pas à sélectionner correctement le composant, les étapes suivantes d'alignement de la vision et de placement seront également affectées.
L'étape « place » signifie que la machine déplace le composant vers la position programmée et le monte sur la pâte à souder imprimée sur les plots PCB. Avant la mise en place, le système de vision vérifie la position et l'angle du composant, puis la machine corrige automatiquement tout petit décalage.
Cette étape doit être précise et reproductible. Un petit décalage peut ne pas sembler grave avant la refusion, mais après le soudage, il peut entraîner des défauts tels qu'un décalage de composants, de mauvais joints de soudure ou des problèmes de polarité.
Pour un assemblage PCB haute densité, un placement stable n'est pas seulement une question de vitesse. Il s’agit de s’assurer que chaque composant atterrit là où il le devrait, encore et encore, tout au long du cycle de production.
Bien que « pick and place » ressemble à un mouvement de base, la machine qui le sous-tend combine de nombreuses technologies. Il comprend la mécanique de précision, la vision industrielle, le contrôle de mouvement, les systèmes de vide, la gestion des alimentateurs et les logiciels de placement.
C'est pourquoi deux machines d'apparence similaire peuvent fonctionner de manière très différente en production réelle. La différence vient souvent de la façon dont ces systèmes fonctionnent ensemble dans des conditions de fonctionnement continu.
Pour les fabricants, comprendre ce point est important. Une machine de prélèvement et de placement ne doit pas être jugée uniquement sur la vitesse à laquelle elle se déplace, mais aussi sur la cohérence avec laquelle elle peut prélever, corriger et placer les composants tout au long de la production quotidienne.

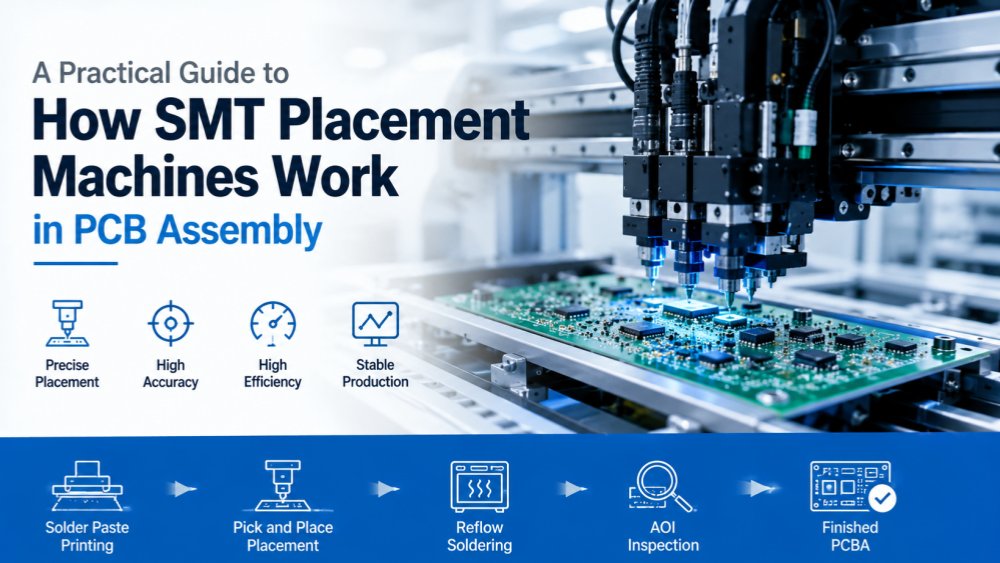

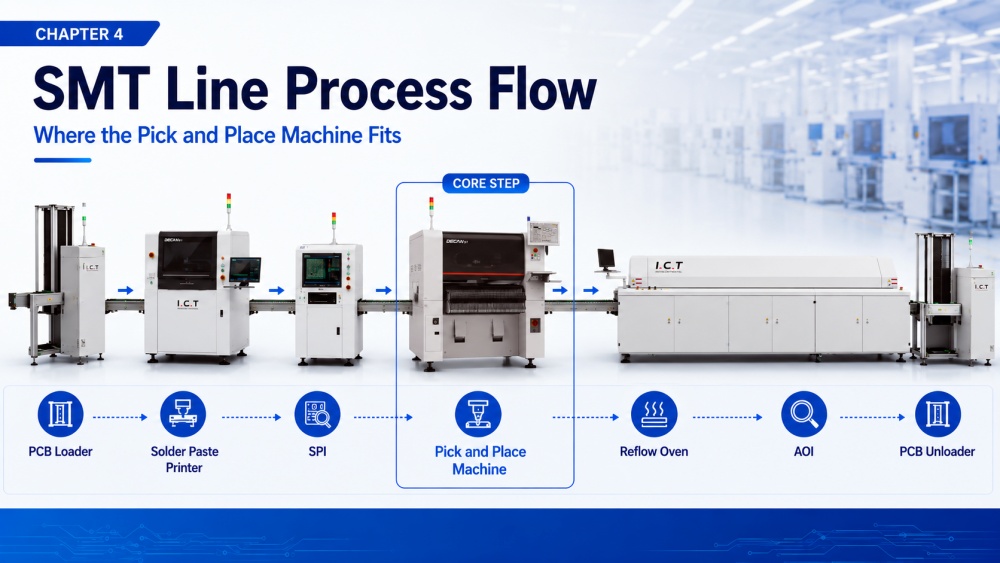

Une machine de prélèvement et de placement SMT est utilisée au milieu de la chaîne de production SMT. Il intervient après l'impression de la pâte à souder et avant le brasage par refusion. Cette position en fait un lien critique entre la préparation du PCB et la formation des joints de soudure finaux.
Une ligne SMT typique peut inclure un chargeur PCB , une imprimante de pâte à souder, SPI , une machine de transfert, un four de refusion, AOI et un déchargeur PCB. Chaque machine a son propre travail, mais la machine de placement est l'endroit où le PCB commence à devenir un assemblage électronique fonctionnel.
Avant le processus de sélection et de placement, le PCB n'a que de la pâte à souder imprimée sur ses pastilles. Une fois que la machine de prélèvement et de placement a terminé son travail, la carte est remplie des composants SMD requis.
Cette étape transforme le PCB d'une carte préparée en une carte assemblée prête à être soudée. C'est l'un des changements les plus visibles dans le processus SMT, et il a également un impact direct sur la qualité du PCBA final.
Si les composants sont placés avec précision, le processus de refusion dispose d'une meilleure base pour former des joints de soudure fiables. Si le placement est instable, le processus suivant peut révéler des problèmes tels qu'un déplacement, un pontage, une désactivation ou des composants manquants.
La machine pick and place ne fonctionne pas seule. Cela dépend de l'imprimante de pâte à souder pour fournir un dépôt de pâte propre et précis. Si la pâte à souder est mal alignée ou insuffisante, la qualité du placement peut toujours être affectée même lorsque la machine place correctement les composants.
SPI est souvent utilisé avant le placement pour inspecter la hauteur, la surface, le volume et le décalage de la pâte à souder. Après le placement, le PCB entre dans le four de refusion, où la pâte à souder fond et crée les joints de soudure. AOI est ensuite utilisé pour inspecter les défauts tels que les pièces manquantes, les mauvais composants, le décalage, les erreurs de polarité et les problèmes de soudure.
C'est pourquoi la qualité SMT doit être considérée comme un processus complet et non comme le résultat d'une seule machine. La machine de prélèvement et de placement est essentielle, mais elle doit fonctionner avec l'ensemble de la ligne SMT.
Étant donné que la machine de transfert se situe entre l'impression et la refusion, toute instabilité à cette étape peut affecter le résultat final. Un petit problème de placement peut devenir un problème de qualité plus important après la soudure.
Dans le même temps, cette machine influence également le rythme de production. Si le placement est trop lent, cela peut devenir un goulot d'étranglement de la ligne. Si elle est instable, la ligne peut s'arrêter souvent pour un réglage, une inspection ou une reprise.
C'est pourquoi de nombreux fabricants considèrent la machine pick and place comme le moteur de production de la ligne SMT. Il place non seulement les composants, mais aide également à déterminer le fonctionnement fluide de l’ensemble de la ligne.

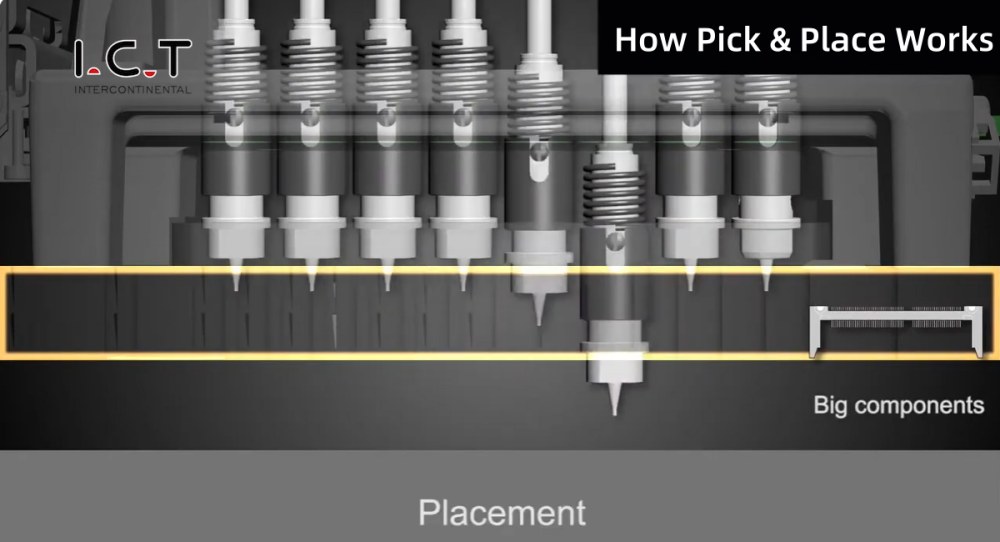

Une machine de prélèvement et de placement SMT fonctionne selon un processus hautement coordonné. Il ne s’agit pas simplement de déplacer des pièces d’un endroit à un autre. Il confirme d'abord la position PCB, sélectionne le composant correct, vérifie l'alignement du composant, puis le place à l'emplacement programmé avec une vitesse et une précision contrôlées.
Ce processus se produit continuellement pendant la production. Pour un PCB, la machine peut répéter le même mouvement de base des centaines, voire des milliers de fois, selon le nombre de composants sur la carte. La véritable valeur de la machine n’est pas seulement sa vitesse, mais aussi sa capacité à répéter ces actions avec une précision stable tout au long du cycle de production.
Avant le début du placement, le PCB doit être correctement positionné à l'intérieur de la machine. Le convoyeur transfère le PCB dans la zone de placement et la machine fixe la planche en place pour empêcher tout mouvement pendant le fonctionnement.
Ensuite, le système de vision lit les marques de repère sur le PCB. Ces marques servent de points de référence, aidant la machine à confirmer la position et l'angle réels de la planche. Même si le PCB présente un léger décalage pendant le transfert, le système peut calculer le décalage et ajuster les coordonnées de placement.
Cette étape est particulièrement importante pour les circuits intégrés à pas fin, les configurations PCB denses et les produits qui nécessitent une tolérance de placement serrée. Sans un alignement PCB précis, même une bonne tête de placement ne peut garantir des résultats stables.
Une fois la position PCB confirmée, la machine prélève les composants dans les alimentateurs, les plateaux ou les tubes. La buse utilise une aspiration sous vide pour soulever chaque composant de sa position d'alimentation.
Une fois le composant prélevé, le système de vision vérifie sa position, son angle et parfois sa forme ou sa polarité. Si le composant est légèrement tourné ou décentré sur la buse, le logiciel corrige les coordonnées de placement avant de le monter sur le PCB.
C’est l’une des principales raisons pour lesquelles le placement automatique est plus fiable que le placement manuel. La machine ne dépend pas uniquement du jugement visuel. Il utilise des caméras, des logiciels et un contrôle de mouvement pour réduire les petites erreurs avant qu'elles ne deviennent des défauts de production.
Après correction de la vision, la tête de placement se déplace vers la position cible et place le composant sur la pâte à souder imprimée sur les plages PCB. Le mouvement doit être rapide, mais il doit aussi être contrôlé. Trop de force peut endommager le composant ou perturber la pâte à souder. Trop peu de contrôle peut entraîner un placement instable.
Lorsque tous les composants programmés sont placés, le PCB est transféré au processus suivant, généralement le soudage par refusion. À ce stade, la carte n'est plus simplement un PCB imprimé avec de la pâte à souder. C'est devenu une carte remplie, prête à être soudée.
C’est là que la valeur du processus de sélection et de placement devient claire. Il prépare le PCB pour une formation fiable de joints de soudure dans le four de refusion et affecte directement la stabilité du PCBA final.

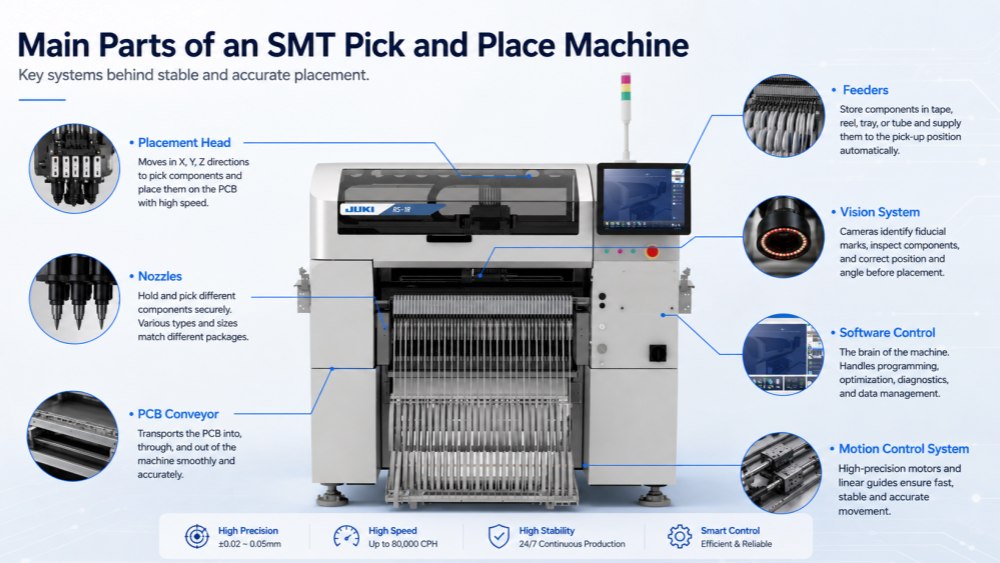

Une machine de transfert est construite à partir de plusieurs systèmes clés fonctionnant ensemble. Chaque système a sa propre fonction, mais aucun d’entre eux ne fonctionne seul. Un placement stable dépend de la coordination du convoyeur, des buses , d'alimentation , de la tête de placement, des caméras, du logiciel et du contrôle de mouvement.
Comprendre ces éléments principaux aide les acheteurs et les équipes de production à mieux comprendre pourquoi les machines de placement diffèrent en termes de vitesse, de précision, de stabilité et de performances à long terme. Cela permet également d’expliquer pourquoi deux machines qui se ressemblent de l’extérieur peuvent fonctionner de manière très différente dans l’atelier de production.
Le châssis de la machine constitue la base de l'ensemble du système. Un cadre stable aide à réduire les vibrations lors des mouvements à grande vitesse et assure une précision de placement à long terme. Ceci est particulièrement important lorsque la machine fonctionne en continu dans le cadre de la production quotidienne.
Le convoyeur PCB transfère les planches vers et hors de la machine. Il doit guider le PCB en douceur, le positionner correctement et prendre en charge différentes tailles de planches. Pour certains produits, en particulier les planches LED longues ou les tableaux de commande industriels plus épais, la stabilité du convoyeur et le support des planches deviennent encore plus importants.
La structure de mouvement contrôle le mouvement de la tête de placement. Il doit se déplacer rapidement tout en conservant une précision reproductible. Un bon système de mouvement permet à la machine de placer efficacement les composants sans sacrifier la stabilité.
La tête de placement est la partie principale de la machine. Il se déplace entre la zone d'alimentation en composants et le PCB, portant la buse qui prélève et place chaque composant.
Les buses sont petites mais très importantes. Ils utilisent l'aspiration sous vide pour maintenir les composants pendant le mouvement. Différentes tailles et formes de composants peuvent nécessiter différents types de buses. Une petite résistance pastille et un grand circuit intégré ne peuvent pas toujours être manipulés avec la même buse.
Les alimentateurs fournissent des composants à la machine. Les pièces SMD les plus courantes sont fournies via des chargeurs de bande, tandis que les circuits intégrés plus grands ou les composants spéciaux peuvent utiliser des chargeurs à plateau ou des chargeurs de bâtons. Si le chargeur ne fournit pas correctement les composants, le processus de placement peut ralentir ou devenir instable.
Le système de vision est l'un des éléments les plus importants d'une machine de prélèvement et de placement SMT. Il vérifie les repères PCB, vérifie la position des composants et aide à corriger l'angle ou le décalage avant le placement.
Le contrôle logiciel relie toutes les actions de la machine entre elles. Il gère les programmes de placement, les bibliothèques de composants, les positions des alimentateurs, la sélection des buses, les trajectoires de mouvement et les données de production. Sans logiciel fiable, même un matériel mécanique robuste ne peut pas fournir des résultats de production stables.
Dans la production SMT moderne, le côté logiciel devient de plus en plus important. Un bon logiciel peut réduire le temps de configuration, améliorer la gestion des programmes, prendre en charge la traçabilité et aider les opérateurs à exécuter la production avec moins d'erreurs. C'est pourquoi une machine pick and place doit être comprise à la fois comme un système mécanique et un système de commande numérique.

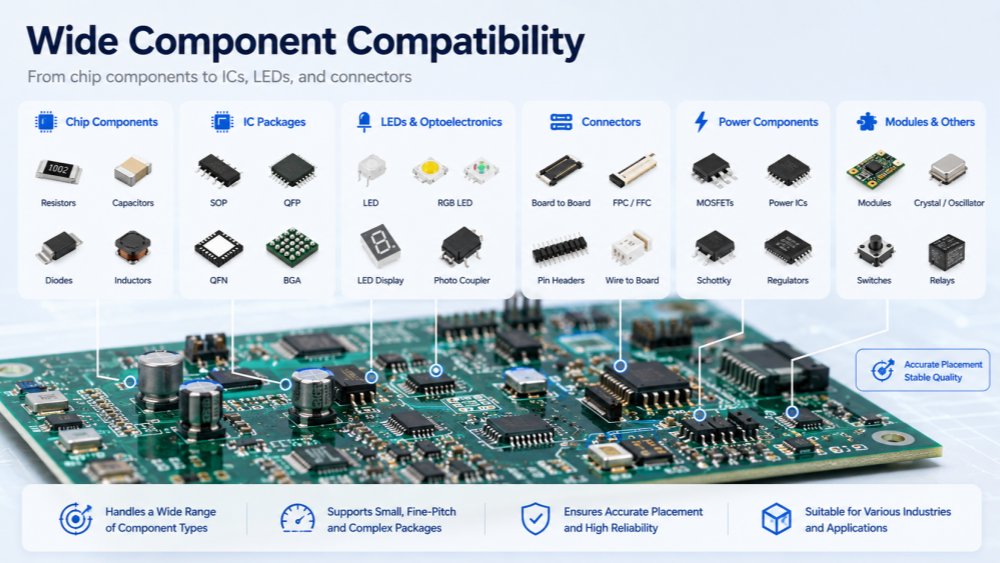

Une machine de prélèvement et de placement SMT est conçue pour gérer une large gamme de composants montés en surface utilisés dans l'assemblage PCB. Ces composants peuvent être très petits, comme des résistances et des condensateurs à puce, ou plus complexes, comme des circuits intégrés, des LED, des connecteurs et des modules.
Cependant, toutes les machines ne peuvent pas placer chaque composant de la même manière. La gamme réelle de composants dépend de la tête de placement de la machine, du système de buses, des options d'alimentation, de la capacité de vision et du contrôle logiciel. C'est pourquoi il est important de comprendre les types de composants avant de planifier un processus de production SMT.
La plupart des machines de sélection et de placement SMT peuvent gérer des composants SMD courants tels que des résistances, des condensateurs, des diodes, des transistors, des inductances et de petits boîtiers IC. Ces pièces sont généralement fournies en bobines de bande et chargées dans des chargeurs de bande.
Pour l'assemblage standard PCB, ces composants représentent souvent le plus grand pourcentage de la nomenclature. Un système d'alimentation stable et un ramassage précis des buses sont importants car la machine peut avoir besoin de placer des milliers de ces pièces au cours d'un seul cycle de production.
Même si ces composants semblent simples, la cohérence du placement reste importante. De petits décalages, une mauvaise orientation ou un capteur instable peuvent affecter la qualité de la soudure après la refusion.
En plus des composants de puce standard, de nombreuses machines de sélection et de placement peuvent également placer des packages IC tels que SOP, QFP, QFN, BGA et CSP. Ces composants nécessitent généralement un meilleur alignement visuel car le pas de leurs broches ou leur zone de soudure est plus sensible.
Les composants LED sont également largement placés dans les machines SMT, en particulier dans l'éclairage LED, les modules d'affichage et les produits d'éclairage automobile. Pour la production LED, la direction du placement, la cohérence de la position et le support de la carte sont particulièrement importants.
Certaines machines peuvent également gérer des connecteurs, des blindages, des petits modules et d'autres composants de forme spéciale. Ces pièces peuvent nécessiter des buses spéciales, des bacs d'alimentation ou des réglages de placement plus soignés.
La gamme de composants affecte directement le type de produits qu'une usine peut fabriquer. Un simple PCB avec principalement des résistances et des condensateurs est très différent d'une carte complexe avec des BGA, des connecteurs, de gros condensateurs et des circuits intégrés à pas fin.
Si la machine ne peut pas gérer certains composants en douceur, l'usine peut avoir besoin d'un placement manuel, d'étapes de processus supplémentaires ou d'une configuration de machine différente. Cela peut réduire l’efficacité et augmenter le risque qualité.
Pour cette raison, la gamme de composants ne doit jamais être traitée comme un petit détail. C'est l'un des facteurs fondamentaux qui déterminent si une machine de prélèvement et de placement SMT peut répondre aux besoins réels de production.

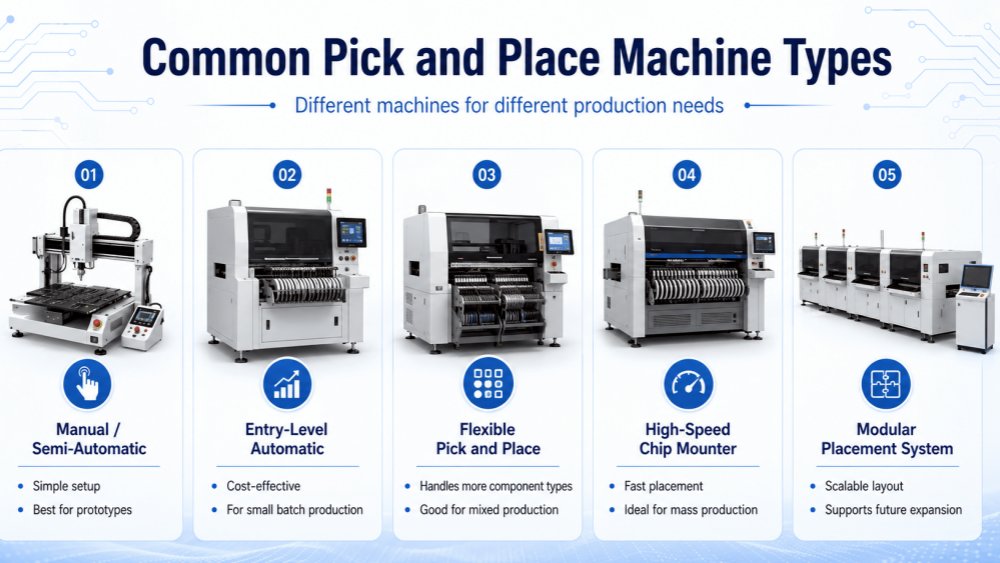

Les SMT machines de prélèvement et de placement sont disponibles en différents types car les PCB fabricants ont des objectifs de production différents. Certaines usines ont besoin d’une solution peu coûteuse pour les prototypes. Certains ont besoin de machines flexibles pour une production à forte mixité. D'autres ont besoin d'un placement à grande vitesse pour une production de masse.
Il n’existe pas de type de machine unique adapté à chaque usine. Le type approprié dépend de la complexité du produit, du volume de production, de la composition des composants, de l'agencement de l'usine et des projets d'expansion futurs.
Les machines de prélèvement et de placement manuelles ou semi-automatiques sont souvent utilisées pour les prototypes, les travaux de réparation, les projets de laboratoire ou la production en très petits lots. Ils contribuent à améliorer le placement par rapport au travail entièrement manuel, mais ils dépendent toujours fortement des compétences de l'opérateur.
Les machines automatiques d’entrée de gamme sont un cran au-dessus des systèmes manuels. Ils peuvent placer automatiquement des composants selon un programme et conviennent aux petites usines ou aux lignes de production en démarrage. Pour des cartes simples et un rendement modéré, ils peuvent constituer un point de départ pratique.
Cependant, ces machines ont généralement des limites en termes de vitesse, de capacité d'alimentation, de gamme de composants et d'évolutivité à long terme. Ils sont utiles pour la production de base, mais peuvent ne pas suffire lorsque le volume ou la complexité du produit augmente.
Les machines de prélèvement et de placement flexibles sont conçues pour les usines qui produisent différents types de PCB. Ils peuvent généralement gérer une gamme de composants plus large, notamment des composants de puces, des circuits intégrés, des LED, des connecteurs et certains boîtiers spéciaux.
Ce type de machine est souvent utilisé dans la production EMS, les tableaux de commande industriels, l'électronique automobile et la fabrication de volumes moyens. Pour ces clients, la flexibilité peut être plus précieuse que la simple recherche de la vitesse de placement la plus élevée.
Une machine flexible permet de réduire la pression liée aux changements fréquents de produits. Cela donne à l'usine plus d'espace pour gérer différentes nomenclatures, différentes tailles PCB et différents lots de production.
Les monteurs de puces à grande vitesse sont conçus pour la vitesse. Ils sont couramment utilisés pour les produits comportant de nombreux petits composants, tels que les cartes LED, l'électronique grand public, les cartes d'alimentation et d'autres applications à grand volume.
Les systèmes de placement modulaires sont conçus pour les usines qui ont besoin à la fois de capacité et d'évolutivité. Une ligne peut d'abord être configurée avec une machine, puis étendue avec davantage de modules de placement à mesure que la production augmente.
Pour les usines SMT plus grandes, une configuration commune peut combiner un placement à grande vitesse avec un placement flexible. Cela permet à la ligne de placer rapidement de petits composants de puces tout en manipulant les circuits intégrés, les connecteurs et les pièces plus complexes avec une meilleure flexibilité.
De nombreuses personnes utilisent les termes « machine de sélection et de placement » et « monteur de puces » de la même manière. Dans les conversations quotidiennes SMT, cela est généralement acceptable. Les deux termes font référence à l'équipement utilisé pour placer des composants montés en surface sur des PCB.
Mais d’un point de vue plus pratique de la production, il peut y avoir une légère différence de signification. Comprendre cette différence aide les clients à lire plus clairement les spécifications des machines et à éviter toute confusion lors de la comparaison des équipements.
« Machine de sélection et de placement » est un terme plus large. Il décrit la fonction de base de la machine : prélever des composants dans un système d'approvisionnement et les placer sur un PCB.
Ce terme peut être utilisé pour de nombreux types d'équipements de placement SMT, notamment les machines d'entrée de gamme, les machines de placement flexibles, les machines à grande vitesse et les systèmes de placement modulaires.
Pour cette raison, 'SMT machine de prélèvement et de placement' est souvent le meilleur terme général lorsqu'on parle de placement automatique de composants dans un assemblage PCB.
« Chip mounter » est souvent utilisé pour décrire des machines axées sur le placement de composants de puces à grande vitesse. Ces composants peuvent inclure des résistances, des condensateurs, des petites diodes, des petits LED et d'autres pièces standard SMD.
Dans de nombreuses lignes SMT, un monteur de puces est utilisé pour le placement rapide de composants plus petits, tandis qu'un autre monteur flexible peut gérer des circuits intégrés, des connecteurs ou des composants plus complexes.
Ceci est particulièrement courant dans la production à grand volume, où la ligne est conçue pour équilibrer la vitesse et la capacité de manipulation des composants.
La différence entre ces termes est importante car un client peut penser qu’une seule machine peut parfaitement gérer chaque tâche de placement. En réalité, différentes machines sont optimisées pour différents travaux.
Un monteur de puces à grande vitesse peut être excellent pour placer des milliers de petits composants, mais ce n'est peut-être pas le meilleur choix pour les circuits intégrés complexes, les connecteurs hauts ou les composants de forme spéciale. Une machine de prélèvement et de placement flexible n'est peut-être pas la plus rapide, mais elle peut répondre à un plus large éventail de besoins de production.
Ainsi, lorsqu’on compare des machines, il vaut mieux regarder au-delà du nom. La vraie question est de savoir si la machine peut gérer votre taille PCB, votre structure de nomenclature, votre gamme de composants et votre objectif de production.
Une machine de prélèvement et de placement SMT est importante car elle contrôle l'une des étapes les plus sensibles de l'assemblage PCB : placer chaque composant de montage en surface dans la position correcte avant le soudage. Si cette étape est instable, le processus de redistribution suivant ne peut pas complètement « résoudre » le problème.
Pour de nombreuses usines, la machine pick and place est également le point où la production commence à devenir véritablement automatisée. Il réduit la manipulation manuelle, améliore la répétabilité et aide les fabricants à produire des PCBA plus cohérents à une vitesse plus élevée.
Le placement manuel peut fonctionner pour des prototypes ou de très petits lots, mais cela devient difficile lorsque le PCB comporte des centaines de composants ou lorsque le volume des commandes augmente. Une machine de prélèvement et de placement peut placer les composants beaucoup plus rapidement et de manière cohérente qu'un travail manuel.
Cela n’améliore pas seulement la vitesse de placement. Cela aide également toute la ligne SMT à fonctionner plus facilement. Lorsque le processus de placement est stable, les cartes peuvent passer continuellement de l'impression au placement, puis à la refusion et à l'inspection.
Pour les fabricants qui gèrent des commandes de production régulières, ce flux stable est très important. Cela permet de réduire le temps d’attente, les corrections manuelles et les interruptions inutiles des processus.
Dans l'assemblage PCB, la cohérence compte autant que la vitesse. Une machine peut répéter le même programme de placement encore et encore, gardant ainsi la position des composants plus stable sur différentes cartes et lots de production.
Ceci est particulièrement utile pour les configurations PCB denses, les circuits intégrés à pas fin, les LED et les produits ayant des exigences de qualité strictes. Lorsque chaque composant est placé avec précision, le processus de refusion dispose d'une meilleure base pour former des joints de soudure fiables.
Un processus de prélèvement et de placement stable peut contribuer à réduire les problèmes courants liés au placement, tels que le décalage des composants, les pièces manquantes, une mauvaise orientation ou un positionnement incohérent.
L'assemblage manuel dépend fortement de l'expérience et de la concentration des opérateurs. Même les travailleurs qualifiés peuvent être confrontés à des difficultés lorsque les composants sont très petits, les cartes sont denses ou que la production doit se poursuivre pendant de longues heures.
Une machine de sélection et de placement SMT utilise des coordonnées programmées, un alignement de la vision et un mouvement contrôlé pour réduire cette dépendance. Les opérateurs jouent toujours un rôle important, mais leur travail s'oriente davantage vers la configuration, la surveillance, la préparation des matériaux et le contrôle des processus.
Pour les usines en croissance, c’est un grand pas en avant. Cela rend la production plus facile à gérer, plus facile à répéter et plus facile à faire évoluer.
Une machine Pick and Place ne crée pas elle-même le joint de soudure, mais sa qualité de placement a un impact direct sur le résultat final de la soudure. Si un composant n'est pas placé correctement avant la refusion, le défaut peut n'être visible qu'après soudure.
C’est pourquoi la pose ne doit pas être considérée comme une simple étape mécanique. Il s'agit d'un processus qui relie l'alimentation en matériau, l'alignement PCB, la reconnaissance des composants, l'état des buses, la programmation logicielle et la qualité finale du soudage.

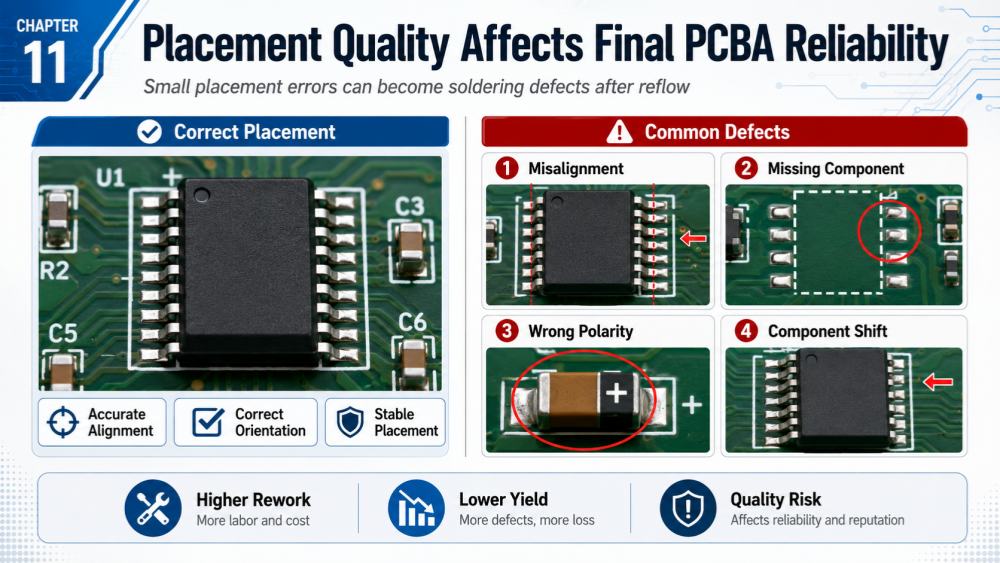

Plusieurs défauts PCBA peuvent être liés au processus de prélèvement et de placement. Ceux-ci peuvent inclure un mauvais alignement des composants, des composants manquants, des composants incorrects, une polarité inversée, un décalage des composants et un mauvais contact avec la pâte à souder.
Pour les circuits intégrés à pas fin, même un petit décalage de placement peut provoquer un pontage de soudure ou des joints ouverts après refusion. Pour les LED, une mauvaise direction ou une incohérence de position peut affecter l'apparence du produit et son fonctionnement électrique. Pour les connecteurs ou les composants plus grands, un placement instable peut entraîner des problèmes de soudure ou d'assemblage faibles.
Ces défauts peuvent augmenter le temps de reprise, réduire le rendement au premier passage et créer des risques cachés en matière de fiabilité s'ils ne sont pas contrôlés à temps.
Il est important de comprendre que tous les défauts après refusion ne sont pas causés par la machine pick and place. La qualité SMT dépend de plusieurs processus connectés.
Par exemple, une mauvaise impression de la pâte à braser peut entraîner une soudure insuffisante, un pontage ou un déplacement des composants. Un profil de refusion instable peut également entraîner des défauts de soudure. Un chargement incorrect du matériau, des buses usées, des alimentateurs endommagés ou des paramètres de programme incorrects peuvent créer des problèmes même si la machine elle-même en est capable.
C'est pourquoi les bonnes usines ne se contentent pas de demander : « La machine de placement est-elle précise ? » Elles vérifient également l'ensemble du processus avant et après le placement.
Un processus de sélection et de placement stable permet de réduire de nombreux défauts évitables. Un alignement PCB précis, des buses propres, un fonctionnement fluide du chargeur, des bibliothèques de composants correctes et une inspection visuelle fiable contribuent tous à une meilleure qualité de placement.
Lorsque ces facteurs sont contrôlés, le PCB entre dans le four de refusion avec des composants positionnés correctement et de manière cohérente. Cela donne au processus de soudure une base plus solide et contribue à améliorer la stabilité globale de l'assemblage PCB.
En termes simples, un bon placement ne garantit pas en soi une soudure parfaite, mais un mauvais placement crée presque toujours un risque pour le processus suivant.
Une machine de prélèvement et de placement SMT ne constitue qu'une partie de la gamme complète SMT. Cela fonctionne mieux lorsque l’équipement environnant est également stable et correctement adapté. Dans la production réelle, l'impression, le placement, le soudage et l'inspection sont liés comme une seule chaîne.
Si une étape est instable, l’étape suivante peut être affectée. C'est pourquoi les fabricants doivent comprendre non seulement la machine de transfert elle-même, mais également son fonctionnement avec l'imprimante de pâte à souder, SPI, le four de refusion, AOI et l'équipement de manutention.
Avant le placement, l'imprimante de pâte à souder applique de la pâte à souder sur les pastilles PCB. C'est la base du placement des composants et de la formation des joints de soudure. Si la pâte est trop ou pas assez imprimée ou dans la mauvaise position, la qualité du placement et de la soudure peut en souffrir.
SPI, ou inspection de la pâte à souder, vérifie la pâte à souder imprimée avant que les composants ne soient placés. Il peut détecter des problèmes tels qu'une pâte insuffisante, une pâte excessive, un décalage de pâte ou une mauvaise forme de pâte.
Cette étape est précieuse car elle détecte rapidement les défauts d’impression. Une fois les composants placés et soudés, le coût de recherche et de résolution des problèmes devient beaucoup plus élevé.
Après le placement, le PCB entre dans le four de refusion. Le four chauffe la carte selon un profil de température contrôlé, permettant à la pâte à souder de fondre et de former des joints de soudure entre les composants et les plots PCB.
La machine de prélèvement et de placement doit placer chaque composant avec précision avant que cela ne se produise. Si un composant est déplacé, incliné, inversé ou mal installé, le processus de refusion peut exposer le problème comme un défaut visible.
C'est pourquoi le placement et la redistribution doivent être considérés ensemble. Un bon placement donne à la refusion un meilleur point de départ, tandis qu'un four de refusion stable aide à terminer correctement le processus de soudure.
Après la refusion, AOI vérifie le PCB fini pour détecter les défauts visibles. Il peut inspecter les composants manquants, les mauvaises pièces, les problèmes de polarité, le décalage des composants, les ponts de soudure, la soudure insuffisante et d'autres problèmes courants.
Les équipements de manutention tels que les chargeurs, convoyeurs, tampons et déchargeurs PCB prennent également en charge un fonctionnement stable de la ligne. Le transfert fluide PCB réduit la manipulation manuelle et contribue à maintenir la production continue.
Dans une ligne SMT bien planifiée, chaque machine prend en charge la suivante. La machine de transfert est centrale, mais un résultat stable provient de la collaboration de toute la ligne.

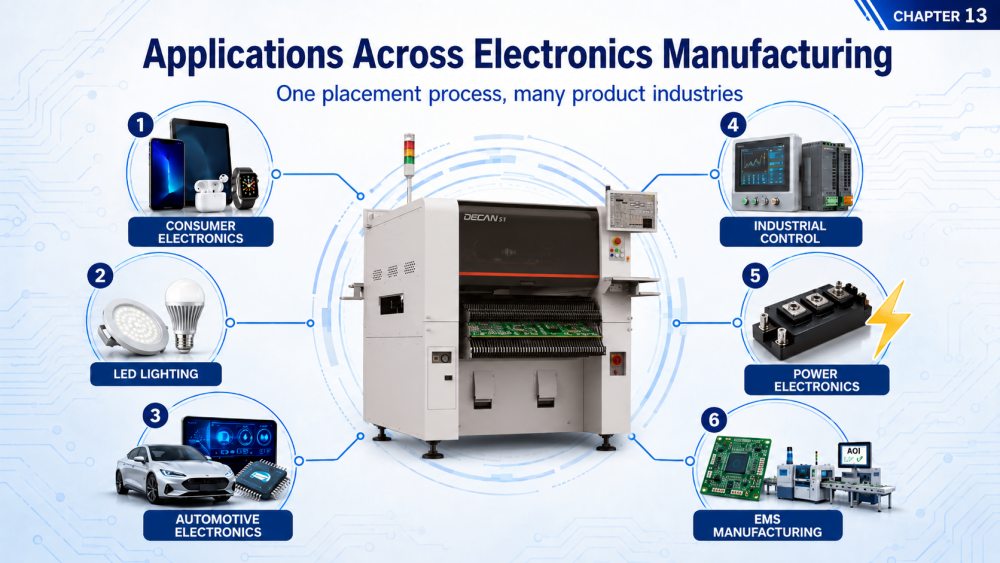

Les machines de sélection et de placement SMT sont utilisées dans de nombreuses industries de fabrication de produits électroniques . Tout produit utilisant des composants montés en surface sur un PCB peut nécessiter ce type d'équipement, en particulier lorsque la production nécessite vitesse, cohérence et qualité reproductible.
Différentes industries ont des exigences différentes. Certains se concentrent sur un volume élevé. Certains se concentrent sur la précision et la fiabilité. D'autres ont besoin de flexibilité car ils produisent de nombreux modèles PCB en petits ou moyens lots.
L'électronique grand public utilise souvent des conceptions PCB compactes avec de nombreux petits composants. Les produits tels que les appareils intelligents, les modules de contrôle, les chargeurs et les petites cartes électroniques nécessitent un placement rapide et précis pour soutenir une production stable.
L'éclairage LED est une autre application courante. Les ampoules LED, les tubes LED, les panneaux LED, les bandes LED et les panneaux d'éclairage automobile nécessitent souvent de nombreux composants répétés. Pour ces produits, la cohérence du placement peut affecter à la fois les performances électriques et l’apparence visuelle.
Dans les deux secteurs, la machine de prélèvement et de placement aide les fabricants à augmenter leur production tout en maintenant la stabilité du placement des composants sur les grands lots de production.
L'électronique automobile nécessite généralement une plus grande fiabilité. Les cartes utilisées dans les systèmes d'éclairage, les contrôleurs, les capteurs et les modules d'alimentation peuvent inclure des circuits intégrés, des connecteurs, des condensateurs et d'autres composants qui doivent être placés avec précision.
Les cartes de commande industrielles comportent souvent un mélange de composants plus large. Ils ne nécessitent pas toujours la vitesse la plus élevée, mais ils nécessitent un placement stable pour différents types de composants et tailles de cartes.
L'électronique de puissance peut inclure des composants plus gros, des cartes plus épaisses et des pièces plus lourdes. Pour ces produits, le processus de placement doit prendre en charge à la fois la précision et la stabilité des composants.
Les fabricants d'EMS gèrent souvent de nombreux projets clients différents. Un jour, ils peuvent produire des cartes de contrôle industrielles, et le lendemain, ils peuvent produire des modules de communication, des cartes LED ou des appareils électroniques grand public.
Pour ce type de production, la flexibilité est très importante. La machine doit prendre en charge différentes tailles PCB, structures de nomenclature, packages de composants et lots de production.
C'est pourquoi les SMT machines pick and place ne sont pas uniquement utilisées pour la production de masse. Ils sont également largement utilisés dans les assemblages à forte mixité PCB, où un changement stable, un contrôle fiable du programme et une large compatibilité des composants sont essentiels à la production quotidienne.
Une machine de transfert nécessite un entretien régulier pour maintenir un placement stable dans le temps. Même une machine de haute qualité peut perdre en précision ou en efficacité si les buses, les alimentateurs, les caméras, les convoyeurs ou les systèmes de vide ne sont pas correctement vérifiés.
La maintenance de base ne consiste pas seulement à prévenir les pannes. Cela permet également de réduire les erreurs de placement, les ramassages instables, les arrêts inattendus de la machine et les problèmes de qualité pendant la production. Pour toute usine utilisant l'assemblage SMT, la maintenance doit faire partie de la routine de production quotidienne, et non être effectuée uniquement après l'apparition d'un problème.
Les buses entrent directement en contact avec le processus de collecte des composants. Si une buse est bloquée, usée ou sale, la machine peut ne pas réussir à prélever correctement les composants ou le composant peut se déplacer pendant le mouvement. Un nettoyage et une inspection réguliers des buses peuvent aider à éviter les pièces manquantes et un placement instable.
Les mangeoires ont également besoin d’attention. Un alimentateur qui ne fait pas avancer les composants en douceur peut provoquer des erreurs de ramassage, des retards ou des alarmes machine répétées. Les opérateurs doivent vérifier l'état du chargeur, le mouvement de la bande, la tension de la bande de couverture et l'approvisionnement en composants avant le début de la production.
Le système de vision doit également rester propre. La poussière, les résidus de flux ou de mauvaises conditions d'éclairage peuvent affecter la reconnaissance de la caméra. Des caméras propres aident la machine à lire les repères et les positions des composants avec plus de précision.
L'aspiration sous vide est essentielle pour une capture stable des composants. Si le niveau de vide est instable, la buse peut ne pas maintenir le composant correctement. Cela peut entraîner la chute de pièces, la rotation de composants ou un échec de placement.
La pression de l'air doit être vérifiée régulièrement en fonction des exigences de la machine. Un petit problème d’alimentation en air peut créer des problèmes de production répétés et difficiles à détecter à première vue.
Le système de convoyeur nécessite également un mouvement fluide. Si le PCB n'est pas transféré ou positionné correctement, la précision du placement peut être affectée. La vérification de la largeur des rails, du support des planches, des capteurs et des bandes transporteuses permet de maintenir la stabilité de l'ensemble du processus.
Un bon entretien ne doit pas toujours être compliqué. Une routine pratique peut inclure un nettoyage quotidien, une inspection hebdomadaire, un étalonnage régulier, une sauvegarde du programme et le remplacement des pièces usées.
Les opérateurs doivent également enregistrer les alarmes répétées ou les problèmes de placement. Si le même problème apparaît encore et encore, cela peut indiquer un problème d'alimentation, une usure des buses, un mauvais emballage des composants ou un réglage de programme incorrect.
Une machine de prélèvement et de placement bien entretenue peut fonctionner plus facilement, réduire les temps d'arrêt et prendre en charge une qualité d'assemblage PCB plus cohérente.
De nombreux clients comparent d’abord les machines de prélèvement et de placement par vitesse, marque ou prix. Ces facteurs sont importants, mais ils ne racontent pas toute l’histoire. Dans la production réelle SMT, les performances de la machine dépendent du produit, de la combinaison de composants, de la méthode de configuration, des compétences de l'opérateur et du contrôle du processus complet.
Comprendre les malentendus courants peut aider les usines à éviter de fausses attentes et à prendre de meilleures décisions lors de la planification de la production SMT.
La vitesse est importante, mais une machine plus rapide n’est pas toujours le meilleur choix pour chaque usine. Une machine avec une vitesse nominale élevée peut très bien fonctionner sur des cartes simples comportant de nombreux composants de puces répétés. Mais si le produit comporte de nombreux circuits intégrés, connecteurs, composants de plateau ou des changements de modèle fréquents, la production réelle peut être très différente du nombre nominal.
Pour une production à forte concentration, la stabilité, la configuration du chargeur, la gamme de composants et l'efficacité du changement peuvent être plus utiles que la vitesse maximale seule.
C'est pourquoi les usines ne devraient pas juger une machine pick and place uniquement en fonction du CPH. La meilleure question est de savoir si la machine peut correspondre à la conception réelle PCB, à la structure de la nomenclature et au calendrier de production.
Certains clients s’attendent à ce qu’une seule machine gère parfaitement tous les produits. En réalité, différents assemblages PCB nécessitent des capacités de placement différentes.
Une simple carte LED, une carte de commande automobile, une électronique de puissance PCB et une carte de communication haute densité peuvent toutes nécessiter des priorités de placement différentes. Certains produits ont besoin de rapidité. Certains nécessitent une plus grande précision. Certains ont besoin de plus de postes d’alimentation. Certains nécessitent un meilleur support pour les composants plus grands ou de forme spéciale.
Une machine pick and place peut être très flexible, mais elle a encore des limites. La bonne solution doit être basée sur les besoins réels de production, et pas seulement sur une description générale de la machine.
Une machine de prélèvement et de placement est essentielle, mais elle ne contrôle pas à elle seule la qualité SMT. La qualité finale PCBA dépend également de l'impression de la pâte à souder, de l'inspection SPI, du profil de température de refusion, de l'inspection AOI, de la manipulation des matériaux et de la configuration de l'opérateur.
Par exemple, si l’impression de la pâte à souder est mauvaise, un placement précis peut néanmoins entraîner des défauts de soudure. Si le profil de refusion est instable, un composant bien placé peut encore présenter des joints de soudure faibles.
C'est pourquoi une production SMT fiable doit être considérée comme un processus complet. La machine de prélèvement et de placement est l'une des pièces les plus importantes, mais elle doit fonctionner avec le lin complet SMT.
Toutes les usines ne démarrent pas avec une ligne SMT entièrement automatique. Certains commencent par un placement manuel, des outils simples ou une production en petits lots. Mais à mesure que les commandes augmentent et que les conceptions PCB deviennent plus complexes, le placement manuel devient souvent difficile à contrôler.
Une machine de prélèvement et de placement SMT devient nécessaire lorsqu'une usine a besoin d'une meilleure cohérence, d'un rendement plus élevé, d'une dépendance manuelle moindre et d'une qualité de production plus reproductible.
Le placement manuel peut être acceptable pour des prototypes simples ou de très petites quantités. Mais lorsque le nombre de composants augmente, le travail manuel devient rapidement un goulot d'étranglement.
Les opérateurs ont besoin de plus de temps pour placer chaque composant, vérifier la direction, éviter les erreurs et maintenir la cohérence du processus. À mesure que le volume de production augmente, cela devient plus difficile à gérer.
Une machine de prélèvement et de placement aide à résoudre ce problème en plaçant automatiquement les composants selon un programme. Cela permet à l’usine de passer d’un assemblage manuel lent à un flux de production plus stable.
À mesure que les mises en page PCB deviennent plus denses, la précision du placement devient plus importante. Les petits composants, les circuits intégrés à pas fin, les LED et les connecteurs nécessitent tous un positionnement stable avant le soudage par refusion.
Le placement manuel peut varier d'un opérateur à l'autre. Même le même opérateur peut obtenir des résultats différents après de longues heures de travail. Ces petites variations peuvent entraîner des retouches, une pression d’inspection et un rendement instable au premier passage.
Une machine de prélèvement et de placement automatique améliore la répétabilité en utilisant des coordonnées programmées, une correction de la vision et un mouvement de placement contrôlé. Cela aide les usines à maintenir une qualité plus constante sur différents lots.
Une usine peut avoir besoin d'une machine de prélèvement et de placement lorsqu'elle se prépare à accepter des commandes plus importantes, à réduire les délais de livraison ou à construire une chaîne de production SMT plus complète.
C’est souvent à ce moment-là que la planification de la production devient plus sérieuse. L'usine doit réfléchir à la taille PCB, aux types de composants, à la sortie cible, à l'impression de la pâte à souder, au brasage par refusion, à l'inspection et à l'expansion future.
À ce stade, la machine pick and place n’est pas seulement un équipement. Cela fait partie de la capacité de production à long terme de l’usine. Choisir la bonne configuration peut aider l’usine à se développer avec moins de problèmes de processus par la suite.
Après avoir compris ce que fait une SMT machine de prélèvement et de placement, la question suivante est généralement plus pratique : quel type de machine ou de configuration de production est adapté à une véritable usine ?
Il n’y a pas de réponse fiable sans informations de base sur la production. Une solution de sélection et de placement doit être planifiée autour du PCB réel, de la liste des composants, du volume de production, de l'agencement de l'usine et des objectifs de production à long terme. Sans ces détails, la sélection de la machine peut facilement devenir une supposition basée uniquement sur la vitesse ou le prix.
Pour de nombreux fabricants, le choix d'une machine pick and place est également le début de la planification d'une ligne SMT complète. La machine doit fonctionner avec l'imprimante de pâte à souder, SPI, le four de refusion, AOI, l'équipement de manutention et parfois des processus DIP ou de revêtement ultérieurs. C'est pourquoi une vue d'ensemble est importante dès le début.
La première information nécessaire est le PCB lui-même. La longueur, la largeur, l'épaisseur, la conception du panneau et la forme spéciale du panneau affectent tous la configuration de la machine.
La nomenclature est tout aussi importante. Il montre quels composants doivent être placés, combien de pièces sont utilisées et quels types de packages sont inclus. Une carte comportant principalement des résistances et des condensateurs peut avoir des exigences machine très différentes d'une carte comportant des BGA, des QFN, des connecteurs, des LED, des blindages ou des composants de forme spéciale.
Ces détails aident les ingénieurs à comprendre les besoins en matière d'alimentation, les exigences en matière de buses, les exigences en matière de vision, les difficultés de placement et la charge de travail de production réelle. Deux PCB peuvent sembler de taille similaire, mais si une carte comporte plus de composants ou des packages plus complexes, la solution de placement requise peut être complètement différente.
Une bonne solution ne doit pas seulement répondre aux besoins de production actuels. Il doit également correspondre au flux de production complet de SMT. La production cible, les horaires de travail, la gamme de produits, les exigences d'inspection et les futurs plans d'expansion influencent tous la configuration finale de l'équipement.
Par exemple, une machine de prélèvement et de placement à grande vitesse peut ne pas apporter une réelle valeur de production si l'imprimante, le four de refusion, AOI ou le système de manutention ne peuvent pas suivre le rythme. De la même manière, une machine de placement flexible peut être plus adaptée aux usines produisant de nombreux modèles PCB en petits lots.
C'est pourquoi la sélection des machines doit être liée à la planification complète de la ligne. L'objectif n'est pas seulement de choisir une machine, mais de construire une ligne de production qui se déroule sans problème, du chargement PCB au soudage, en passant par l'inspection, le déchargement et, plus tard, l'expansion du processus.
Pour les nouvelles usines ou les fabricants en expansion, il est souvent difficile de juger la bonne machine uniquement à partir d'un catalogue. La production réelle nécessite une expérience avec différentes industries, types PCB, packages de composants, aménagements d'usine et exigences de processus.
I.C.T propose à ses clients des solutions complètes de lignes de vernissage SMT, DIP et de vernissage. Au lieu de considérer la machine de prélèvement et de placement comme une seule pièce d'équipement, I.C.T évalue l'ensemble du processus de production, y compris l'impression de la pâte à souder, le placement des composants, le brasage par refusion, l'inspection, la manipulation, l'assemblage traversant et les exigences de revêtement si nécessaire.
Fort de son expérience en matière de projets dans de nombreux secteurs et types de produits, I.C.T peut aider les fabricants à planifier une solution plus pratique basée sur les informations PCB, la structure de la nomenclature, la capacité cible, le budget et l'expansion future. Cela rend le projet plus sûr, plus précis et plus facile à mettre à l’échelle ultérieurement.
Une machine de prélèvement et de placement SMT est bien plus qu'une machine qui déplace les composants des alimentateurs vers un PCB. Il s'agit de l'équipement de base qui relie l'impression de la pâte à souder, le placement des composants, le brasage par refusion et l'inspection finale dans un processus d'assemblage SMT complet.
En comprenant comment il fonctionne, quelles pièces il comprend, quels composants il peut placer et comment il coopère avec d'autres équipements SMT, les fabricants peuvent prendre de meilleures décisions lors de la planification de la production d'assemblages PCB.
Pour les nouvelles usines, comprendre la machine de prélèvement et de placement permet d'avoir une image claire de la production SMT. Cela explique pourquoi le positionnement PCB, la stabilité du distributeur, l'état des buses, l'alignement de la vision et le contrôle logiciel sont tous importants dans le fonctionnement quotidien.
Pour les usines en croissance, cette compréhension permet également d’identifier les risques liés aux processus. Si le placement est instable, le problème ne vient peut-être pas d’un seul point. Cela peut être lié aux matériaux, à la programmation, aux alimentateurs, à la maintenance, à la qualité d'impression, au contrôle de refusion ou à la configuration complète de la ligne SMT.
C’est pourquoi les connaissances de base en machine ne sont pas seulement utiles aux débutants. Cela aide également les équipes de production à mieux communiquer, à dépanner plus rapidement et à planifier des processus d'assemblage plus stables.
Une machine de transfert peut améliorer la vitesse, la répétabilité et la précision du placement, mais elle ne fonctionne pas seule. L'assemblage stable PCB dépend de la ligne complète, y compris l'imprimante de pâte à souder, SPI, le four de refusion, AOI, l'équipement de manutention et la gestion de la production.
Dans de nombreuses usines, la ligne SMT ne représente qu'une partie du processus de fabrication complet. Certains produits nécessitent également une insertion DIP, un brasage à la vague, un brasage sélectif, un nettoyage PCBA, un revêtement conforme, un durcissement ou une inspection finale. Si ces processus ne sont pas pris en compte dès le début, l’usine risque d’être confrontée ultérieurement à des problèmes d’aménagement, à des goulots d’étranglement ou à des investissements supplémentaires.
Pour cette raison, la meilleure planification de production SMT doit toujours aller au-delà d'une seule machine. Il doit prendre en compte le flux de production complet, depuis la première entrée PCB jusqu'au PCBA final assemblé et protégé.
I.C.T fournit plus que des machines SMT uniques. En tant que fournisseur complet de solutions de fabrication électronique, I.C.T assiste ses clients avec SMT lignes de production, lignes DIP, lignes de vernissage, PCBA systèmes de manutention, équipements d'inspection et planification complète de la production en usine.
Pour les clients choisissant une machine de prélèvement et de placement, I.C.T peut également aider à évaluer la configuration complète de la ligne SMT en fonction des besoins réels de production. Cela inclut la taille PCB, la nomenclature, la gamme de composants, l'objectif de sortie, les exigences d'inspection, l'espace de l'usine, le budget et les futurs plans d'expansion.
Fort de son expérience dans de nombreux secteurs et applications de produits, I.C.T aide les fabricants à créer des lignes de production pratiques, stables et évolutives. Que le projet démarre avec une seule machine de transfert ou une solution complète d'usine SMT, DIP et de revêtement, l'objectif est le même : aider les clients à passer de la sélection de l'équipement à une production fiable avec moins de risques.
Une machine de sélection et de placement SMT est une machine automatisée qui place des composants montés en surface sur des cartes de circuits imprimés lors de l'assemblage PCB. Il prélève les composants dans les alimentateurs, les plateaux ou les tubes, vérifie leur position avec un système de vision et les place sur les bons tampons PCB. Cette machine est couramment utilisée dans les usines d'électronique, la production EMS, les lignes d'éclairage LED, l'électronique automobile et la fabrication de cartes de commande industrielles. Pour une production stable, il doit fonctionner avec une imprimante de pâte à souder, un four de refusion, AOI et d'autres équipements de la ligne SMT.
Une machine de prélèvement et de placement SMT fonctionne en chargeant le PCB, en reconnaissant les repères, en prélevant les composants des alimentateurs, en corrigeant la position des composants grâce à l'alignement de la vision et en plaçant chaque pièce sur le PCB. Le processus est contrôlé par logiciel et répété en continu pendant la production. Cela permet à la machine de placer de petits composants SMD, des circuits intégrés, des LED et d'autres packages avec une vitesse et une cohérence supérieures à celles du placement manuel. Pour de meilleurs résultats, les usines doivent préparer des données de nomenclature précises, des fichiers PCB et une configuration correcte du chargeur avant la production.
Une machine de sélection et de placement SMT peut placer de nombreux composants montés en surface, notamment des résistances, des condensateurs, des diodes, des transistors, des circuits intégrés, des LED, des QFP, des QFN, des BGA, des connecteurs et des petits modules. La gamme réelle de composants dépend du modèle de machine, du type d'alimentateur, du système de buses, du système de vision et de la précision du placement. Une simple carte LED peut nécessiter uniquement un placement de puce standard, tandis que les cartes de contrôle automobiles ou industrielles peuvent nécessiter la prise en charge de circuits intégrés et de connecteurs plus grands. Avant de sélectionner une machine, les usines doivent examiner attentivement la nomenclature et la liste des composants.
Oui, dans de nombreuses discussions sur la production SMT, une machine de transfert et un monteur de copeaux font référence à un équipement similaire. Les deux sont utilisés pour placer des composants montés en surface sur des PCB. La différence est que « machine de sélection et de placement » est un terme plus large, tandis que « monteur de puces » fait souvent référence à des machines axées sur le placement à grande vitesse de petits composants de puces, tels que des résistances, des condensateurs et des LED. Pour les usines produisant des produits mixtes PCB, il est préférable de vérifier la gamme de composants de la machine, la capacité du chargeur et la capacité de vision plutôt que de se fier uniquement au nom.
Une usine doit utiliser une machine automatique de prélèvement et de placement lorsque le placement manuel devient trop lent, incohérent ou difficile à contrôler. Cela se produit généralement lorsque le volume PCB augmente, que la taille du composant devient plus petite ou que le produit nécessite une répétabilité stable. Le placement automatique est utile pour les usines EMS, la production LED, l'électronique grand public, l'électronique automobile et l'assemblage industriel PCB. Cela permet de réduire la dépendance manuelle et d’améliorer le flux de production. Pour les usines nouvelles ou en expansion, I.C.T peut aider à examiner la taille de PCB, la nomenclature, la production cible et les exigences complètes de la ligne SMT avant de planifier une solution.
