| Puissante machine d'assemblage SMT

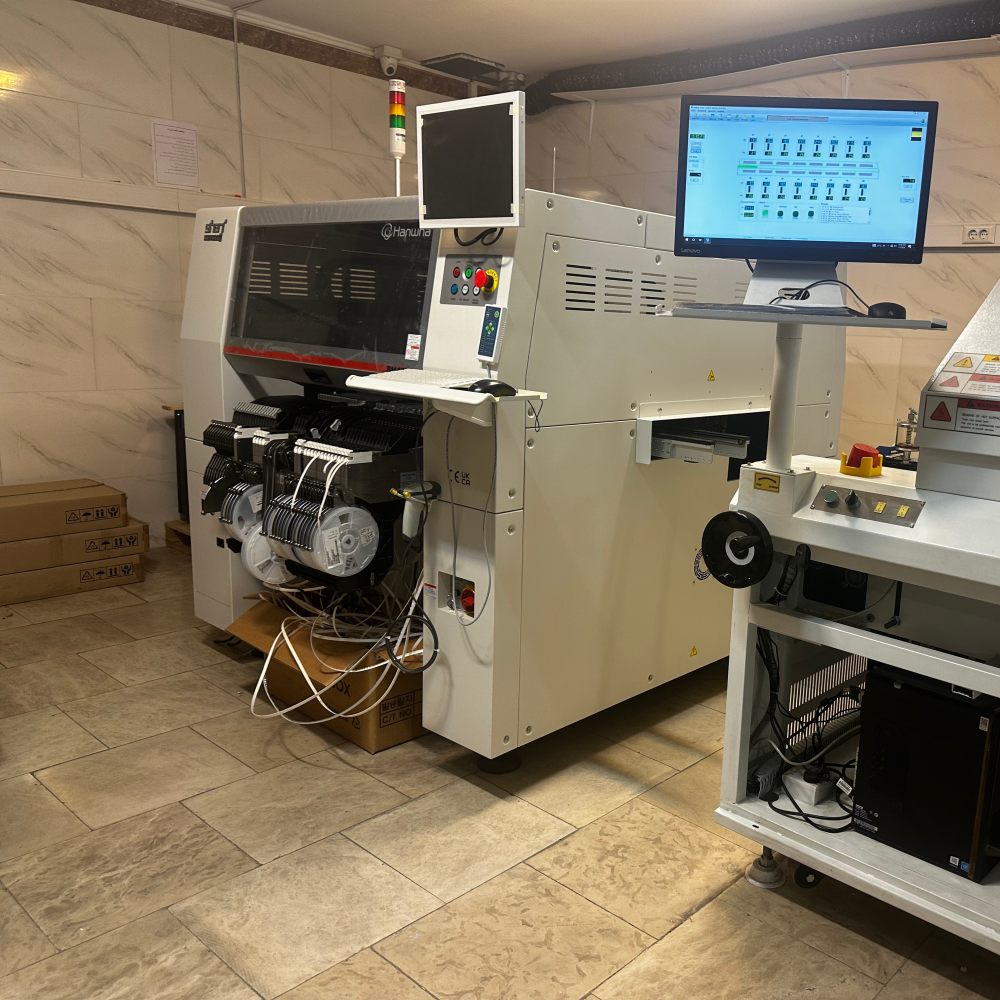

La machine d'assemblage SMT de Hanwha représente le meilleur de l'ingénierie coréenne, à laquelle font confiance les principaux fabricants du monde entier. Chaque modèle partage des technologies communes sophistiquées : une reconnaissance visuelle à la volée qui identifie les composants sans arrêter le mouvement, un mélange transparent d'alimentateurs électriques et pneumatiques qui fonctionnent avec votre inventaire existant et un logiciel intuitif qui rend la programmation remarquablement simple. Ces machines s'adaptent à une grande variété de dimensions et de types de composants PCB tout en conservant une précision exceptionnelle. I.C.T est fier de distribuer ces machines d'assemblage SMT exceptionnelles et de fournir des solutions complètes, depuis la conception initiale de la ligne jusqu'à l'installation et la formation approfondie du personnel, garantissant aux clients une production de classe mondiale partout dans le monde.
| Présentation du modèle
Modèle haute vitesse : SM471Plus
La SM471Plus est la machine phare de prélèvement et de placement de buses à grande vitesse, équipée d'un portique et de dix broches par tête. Il atteint un impressionnant 78 000 CPH dans des conditions optimales grâce à la vision volante, parfaite pour les micropuces 0402. La précision reste de ±40 µm pour les puces et de ±50 µm pour les circuits intégrés. Les principaux fabricants d'électronique grand public et de smartphones choisissent cette machine d'assemblage SMT lorsqu'un volume et une vitesse absolus sont requis. La manipulation standard PCB atteint 510 × 460 mm, avec des options plus grandes facilement disponibles.
Modèle flexible à vitesse moyenne : SM481Plus
Le SM481Plus offre une flexibilité raffinée avec un portique et six broches par tête, fournissant 40 000 CPH tout en gérant des composants jusqu'à 42 mm. La vision de scène améliore la précision du circuit intégré à ± 30 µm. Les constructeurs automobiles et électroménagers privilégient ce modèle pour sa capacité à basculer en douceur entre différentes tailles de pièces. La configuration à une seule voie accepte des planches extra-longues jusqu'à 1 500 mm, offrant une véritable polyvalence pour les environnements de production mixtes sophistiqués.
Modèle multifonction : SM482Plus
Le SM482Plus excelle dans les applications difficiles utilisant un portique à six broches pour maintenir 30 000 CPH. Il maîtrise les composants de forme irrégulière et les grandes cartes jusqu'à 1 200 × 510 mm, maintenant la précision des circuits intégrés à ± 30 µm via la vision de scène. LED les entreprises d'éclairage et d'électronique industrielle s'appuient sur cette machine d'assemblage SMT lorsque des formes inhabituelles ou des panneaux surdimensionnés exigent une exécution impeccable sans compromettre la vitesse de la ligne.
Modèle flexible avancé : DECAN L2
Le DECAN L2 impose le respect avec ses deux portiques, chacun portant six broches, produisant 56 000 CPH tout en manipulant des composants jusqu'à 55 mm. La vision volante offre une précision de puce extraordinaire de ± 28 µm. Les fabricants de grands panneaux LED et les installations à mélange élevé choisissent cette machine avancée de prélèvement et de placement de buses pour sa capacité à double voie et ses panneaux s'étendant jusqu'à 1 200 mm, apportant de véritables performances robustes aux lignes SMT exigeantes.
| Spécification
| Paramètre | SM471Plus | SM481Plus | SM482Plus | DÉCAN L2 |
|---|---|---|---|---|
| Vitesse de placement (optimale) | 78 000 CPH | 40 000 cph | 30 000 CPH | 56 000 CPH |
| Nombre de broches | 10 broches/tête (1 portique) | 6 broches/tête (1 portique) | 6 broches/tête (1 portique) | 6 broches/tête (2 portiques) |
| Précision du placement (puce) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Précision de placement (IC) | ±50µm | ±30µm | ±30µm | ±25µm |
| Gamme de composants | 0402 ~ □14 mm (H12 mm) | 0402 ~ □42 mm (H15 mm) | 0402 ~ □55 mm (H15 mm) | 0402 ~ □21mm (H12mm, jusqu'à □55mm opt.) |
| Taille maximale PCB (standard) | 510x460mm | 460 x 400 mm | 740 x 460 mm | 510x460mm |
| Taille maximale PCB (option) | 610x460mm | 1 500 x 460 mm | 1 200 x 510 mm | Jusqu'à 1 200 x 460 mm |
| Capacité du chargeur (8 mm) | 120 unités | 120 unités | 120 unités | 120 unités |
| Système de vision | Vision de vol | Vision de la scène | Vision de la scène | Vision de vol |
| Plus de produits connexes SMT
I.C.T crée des lignes de production SMT complètes et de qualité supérieure, centrées autour de la machine d'assemblage SMT. Notre gamme comprend des chargeurs sous vide qui maintiennent un état impeccable des cartes, des imprimantes de pâte à souder de précision, des fours de refusion multizones qui forgent des joints incassables et des systèmes AOI de pointe qui détectent tous les défauts possibles. Toutes les stations s'intègrent parfaitement pour un flux ininterrompu. Cette solution globale augmente considérablement le rendement, réduit le coût global et fonctionne de manière fiable dans les conditions les plus difficiles des secteurs de la fabrication automobile, médicale, d'éclairage et d'électronique grand public. Les cartes finies quittent la ligne entièrement préparées pour des applications réelles, soutenues par notre planification complète et notre assistance à vie.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| SMT Ligne | Ligne haut de gamme SMT traçable entièrement automatisée pour la Turquie. |
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| Prendre et placer la machine | Monte les composants sur les PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| Machine d'inspection | SMT dispositifs d'inspection comme AOI, SPI, inspecteur à rayons X et au pochoir. |
| Équipement de traçabilité | Enregistre et suit les données de production. |
| Vidéo de réussite client
Au Tadjikistan, deux ingénieurs I.C.T sont arrivés pour lancer une importante installation de production LED. Le client a reçu deux lignes complètes SMT comprenant plusieurs machines d'assemblage SMT, ainsi que des lignes d'assemblage de DIP, de revêtement, de distribution et d'ampoules LED dédiées. La vidéo documente le déchargement en toute sécurité, l'installation précise, la formation détaillée des opérateurs et les premiers essais réussis produisant chaque type de produit d'éclairage LED. Le personnel local a rapidement maîtrisé le matériel. Le client a conclu en félicitant sincèrement la mise en service rapide et la qualité exceptionnelle obtenue.
| Service après-vente et assistance à la formation
I.C.T fournit un service et une formation complets et professionnels avec chaque machine d'assemblage SMT. Nous commençons par une analyse détaillée des besoins et une conception de ligne personnalisée, suivies d'un transport soigné, d'une installation experte et d'une formation intensive sur site. Nos ingénieurs voyagent dans le monde entier pour offrir une assistance technique immédiate et une optimisation des processus. Ce système de support complet garantit à chaque client des temps d'arrêt minimaux et des performances maximales à long terme.
| Témoignages clients
Les clients félicitent systématiquement les compétences et la patience des ingénieurs I.C.T lors de l'installation et de la formation. Ils font confiance à la machine d'assemblage SMT pour sa fiabilité quotidienne. L'emballage sécurisé survit intact aux plus longs voyages et notre équipe de réponse répond aux questions le jour même. La plupart des clients déclarent démarrer rapidement une production en volume avec une qualité exceptionnelle et pratiquement aucun déchet.
| Certifications et normes
I.C.T conserve toutes les principales certifications internationales qui confirment la qualité et la sécurité. Nous portons le marquage CE pour la conformité européenne, RoHS pour la responsabilité environnementale, ISO9001 pour des systèmes de gestion rigoureux et de nombreux brevets protégeant nos innovations originales. Ces informations d'identification garantissent à chaque client que sa machine d'assemblage SMT et nos services répondent aux normes mondiales les plus élevées en matière de performance, de sécurité et de durabilité.
| À propos de la société et de l'usine I.C.T
I.C.T exploite ses propres installations avancées de R&D et de fabrication en Chine, employant 89 professionnels dévoués, dont 20 ingénieurs expérimentés. Depuis notre création en 2012, nous nous sommes développés rapidement et servons désormais plus de 1 600 clients satisfaits dans 72 pays avec des solutions complètes de fabrication électronique. Chaque processus suit des procédures strictes d'inspection et de contrôle de la qualité, garantissant que des équipements fiables et performants parviennent aux clients du monde entier.
