1. L'utilisation de guides linéaires, correspondant à la vitesse d'entraînement du moteur, garantit la stabilité et la précision de l'impression.
2. La pression de la lame et la vitesse d'impression sont réglables, manomètre de précision, affichage du contrôleur de vitesse.
3. Le système de lame de suspension rend l'impression plus uniforme.
4. Banc universel modulaire, placement aléatoire du dé à coudre, conversion facile.
5. Avec dispositif d'alignement pour la planche et le cadre PCB.
6. Travaillez avec des planches PCB simple face et double face.
7. Les bras à cadre en acier peuvent être ajustés pour différentes tailles allant de 370 * 470 mm à 1 500 * 350 mm.
8. Impression automatique, qualité d'impression stable et efficace.
Système de plateforme
La goupille et le bloc de support doivent être adaptés à différents et double face PCB, et les broches de différentes tailles doivent convenir pour différents trous PCB.opération simple, le positionnement est précis et la position fixe est flexible et réglable.
Système de conduite
Moteur pas à pas importé, le rail de guidage de précision de Taiwan assure stabilité, le système de raclette peut être levé manuellement, pratique pour ajouter de la pâte à souder et une opération de nettoyage, capteur de limite flexible ajustement pour réduire les déplacements en transport.
Système d'impression
Structure de raclette à connexion directe. La raclette est
contrôlé indépendamment par deux cylindres de haute précision pour assurer Pression précise et stable. Les rails de positionnement à double glissière assurer la précision et la stabilité de la raclette.
Système de contrôle
Fonctionnement de l'écran tactile, interface MMI anglaise conviviale, enseignement et fonction de navigation.Mode de fonctionnement : manuel, semi-automatique et Entièrement automatique. Les pièces de contrôle de base adoptent des produits importés de haute qualité. marques pour assurer la stabilité et l’opérabilité de l’imprimante.

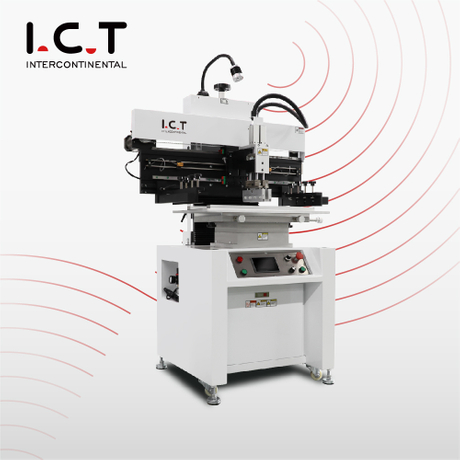

pochoir Machine d'impression
| Modèle | P3 | P6 | P12 | P15 |
| Précision | +/-0,05 mm | +/-0,05mm | +/-0,05 mm | +/-0,05mm |
| PCB Taille | 300x350mm | 600x350mm | 1200x350mm | 1500x350mm |
| Taille de la plateforme | 320x400mm | 700x400mm | 1350x400mm | 1650x400mm |
| pochoir Taille(mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB Épaisseur | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| pochoir Positionnement | Manuel | Manuel | Manuel | Manuel |
| Temps d'un cycle | < 10 s. | < 10 s. | < 12 sec. | < 12 sec. |
| Consommation d'énergie | 200 W | 200 W | 220 W | 220 W |
| Source de courant | 1 -PH, 220 VCA 50/60 Hz | 1 -PH, 220 VCA 50/60 Hz | 1 -PH, 220 VCA 50/60 Hz | 1 -PH, 220 VCA 50/60 Hz |
| Pression de l'air | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Vitesse de la raclette | 0-200 mm/sec | 0-1200 mm/sec | 0-200 mm/sec | 0-200 mm/sec |
| Dimension | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650mm | 2100x750x1650mm |
| Poids | 280 kg | 300kg | 356 kg | 430 kg |
| Longueur de la raclette | 250 mm | 250 mm | 250 mm | 250 mm |
| Hauteur de la plateforme | 950mm | 950mm | 950mm | 950mm |
| Option : une taille spéciale peut être personnalisée | ||||
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mises à jour sans préavis particulier.
Question : Qu'est-ce qu'une machine d'impression au pochoir ?
Réponse : Une machine d'impression au pochoir, également connue sous le nom d'imprimante à pochoir, est un équipement essentiel dans la fabrication de la technologie de montage en surface (SMT).Il est utilisé pour appliquer avec précision de la pâte à souder sur les cartes de circuits imprimés (PCBs) à l'aide d'un pochoir.La machine fonctionne en alignant le pochoir sur le PCB, puis en forçant la pâte à souder à travers les ouvertures du pochoir à l'aide d'une raclette ou d'un autre applicateur.Ce processus garantit un dépôt précis de pâte à souder sur les plots PCB, les préparant au placement de composants montés en surface.
Question : Quelles sont les principales caractéristiques d’une machine d’impression au pochoir ?
Réponse : les machines d'impression pochoiring sont dotées de plusieurs fonctionnalités clés conçues pour optimiser le processus d'application de la pâte à souder :
Alignement de précision : permet un alignement précis du pochoir avec le PCB, garantissant un dépôt précis de la pâte à souder.
Pression réglable : permet de régler la pression de la raclette pour contrôler le volume et l'épaisseur de la pâte à souder appliquée sur le PCB.
Système de vision : certains modèles avancés peuvent inclure un système de vision pour la reconnaissance automatique des repères et la vérification de l'alignement, améliorant ainsi la précision et la répétabilité.
Cadres à changement rapide pochoir : facilite le changement rapide et facile des cadres de pochoirs pour différentes conceptions PCB, réduisant ainsi le temps de configuration et augmentant l'efficacité de la production.
Interface conviviale : dispose d'une interface utilisateur intuitive pour une configuration, une utilisation et une surveillance faciles du processus d'impression, minimisant ainsi les exigences de formation des opérateurs.
I.C.T - Notre entreprise
À propos de I.C.T :
I.C.T est l'un des principaux fournisseurs de solutions de planification d'usine.Nous avons 3 usines en propriété exclusive, fournissant consultation et services professionnels pour les clients mondiaux.Nous avons plus de 22 ans d'expérience en électronique des solutions globales.Nous fournissons non seulement un ensemble complet d'équipements, mais également une gamme complète de techniques support et services, et donner aux clients des conseils professionnels plus raisonnables.Nous aidons de nombreux clients pour créer des usines dans LED, la télévision, la téléphonie mobile, la DVB, l'EMS et d'autres industries partout dans le monde.Nous sommes pour créer des usines dans LED, la télévision, la téléphonie mobile, la DVB, l'EMS et d'autres industries partout dans le monde.Nous sommes digne de confiance.
Exposition
Pour la configuration d'usine SMT, nous pouvons faire pour vous :
1. Nous vous fournissons une solution complète SMT
2. Nous fournissons une technologie de base avec nos équipements
3. Nous fournissons le service technique le plus professionnel
4. Nous avons une riche expérience sur la configuration d'usine SMT
5. Nous pouvons résoudre n'importe quelle question sur SMT
