D600 (OBJECTIF)
I.C.T
| Quantité: | |
|---|---|
| Machine de distribution de colle
L'enquête montre que le distributeur de colle atteint une précision de vis de ±0,015 mm et une répétabilité du moteur de ±0,01 mm. Les servomoteurs Panasonic pilotent les trois axes. Les vis à tête de meulage éliminent le jeu. Le système de vision coaxiale effectue une correction des marques et une compensation des bords en temps réel. La valve de haute précision maintient un volume de colle constant malgré les changements de température. Le module de préchauffage standard assure une viscosité uniforme. Le distributeur de colle thermofusible s'intègre directement dans les lignes SMT existantes via le protocole SMEMA. Les données enregistrées dans 72 pays confirment un rendement de premier passage de 99,5 % et une disponibilité 24h/24 et 7j/7.
| Caractéristiques détaillées du produit
L'ensemble de valve enregistre un poids de colle identique à chaque cycle. Le servomoteur et la vis de meulage offrent une répétabilité documentée. Le circuit de préchauffage maintient une tolérance de 0,1 °C. Prend en charge la colle rouge, les adhésifs silicone, UV et thermofusibles. Échange de seringue enregistré en moins de 60 secondes. Le cycle de purge automatique nettoie la buse en 8 secondes. Aucune chute de satellite détectée lors du test de 10 000 cycles. Le distributeur de colle produit une force de liaison constante sur tous les matériaux testés.
Transmission par courroie antistatique avec moteurs gauche/droite indépendants. Le mécanisme d'arrêt réglable verrouille la position de la planche. Les vis de meulage synchrones garantissent le parallélisme des rails à moins de 0,02 mm lors du changement de largeur. Poids maximum PCB 5 kg, taille maximale 600×600 mm. Vitesse de transport fixée à 300 mm/s dans n'importe quel sens d'écoulement. Le distributeur de colle thermofusible maintient un écart de carte nul tout au long des cycles de production enregistrés.
La station de nettoyage intégrée s'active avec une seule commande. La purge de la vanne se termine en 8 secondes. Le contrôleur de température maintient la viscosité de la colle aux spécifications pendant toute la période de travail. Aucune intervention manuelle requise. Le journal de maintenance ne montre aucun incident de colmatage sur une période de fonctionnement continu de 30 jours. Le distributeur de colle reste prêt à la production entre les cycles.
Architecture automate et PC industriel. Composants électriques limités aux marques Panasonic, Omron, Schneider. Dossier de certification CE complet. Couche de données Industrie 4.0 active. Norme d'interface MES. Les modules optionnels de hauteur 3D et de durcissement UV s'installent sans réécriture du logiciel. L’interface opérateur nécessite une formation d’une heure pour une maîtrise complète. Le distributeur de colle thermofusible fonctionne selon des paramètres certifiés 24 heures sur 24.
| Spécification
| Modèle | I.C.T-D450 | I.C.T-D600 (OBJECTIF) | I.C.T-D1200 (OBJECTIF) |
| Plage de distribution | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Poids du produit | Max.4,5kg | ||
| Épaisseur du produit | Max.6mm | ||
| Vitesse maximale | 2000 mm/s | ||
| Méthodologie visuelle | CCRC | ||
| Système de nettoyage | Auto | ||
| Vitesse de la soupape d'injection | 200 points/s | ||
| Précision de distribution | ±0,02 mm | ||
| Précision répétée | ±0,01mm | ||
| Poids | 650kg | 750kg | 950 kg |
| Dimension | L770*P1200*H1500mm | L880*P1200*H1500mm | L1590*P1200*H1500mm |
| SMT Liste des équipements de ligne
Magazine entrant chargé. Le chargeur automatique avance la planche. Le distributeur de colle applique un motif programmé à 800 mm/s. Pick-and-place positionne les composants ou les lentilles sur un adhésif humide. Le four de durcissement IR ou UV complète la liaison en quelques secondes. Facultatif AOI vérifie le volume et l'emplacement. Toutes les stations communiquent via la norme SMEMA. Besoin typique en main-d'œuvre 1 à 2 opérateurs. Rendement enregistré au premier passage de 99,5 %+ dans les applications automobiles, médicales et LED. Retour sur investissement documenté atteint dans les 12 mois. Ligne complète de distributeurs de colle thermofusible livrée, installée et acceptée sous contrat unique.
| Nom du produit | Objectif dans la ligne de distribution de colle |
|---|---|
| Machine de distribution de colle | Offre une distribution de colle ultra-précise et à grande vitesse |
| Machine à revêtement conforme | Applique un revêtement protecteur final pour plus de fiabilité |
| Prendre et placer la machine | Place avec précision les composants sur de la colle fraîche |
| Four de polymérisation UR | Durcit rapidement la colle grâce à la technologie IR ou UV |
| Témoignage de réussite client

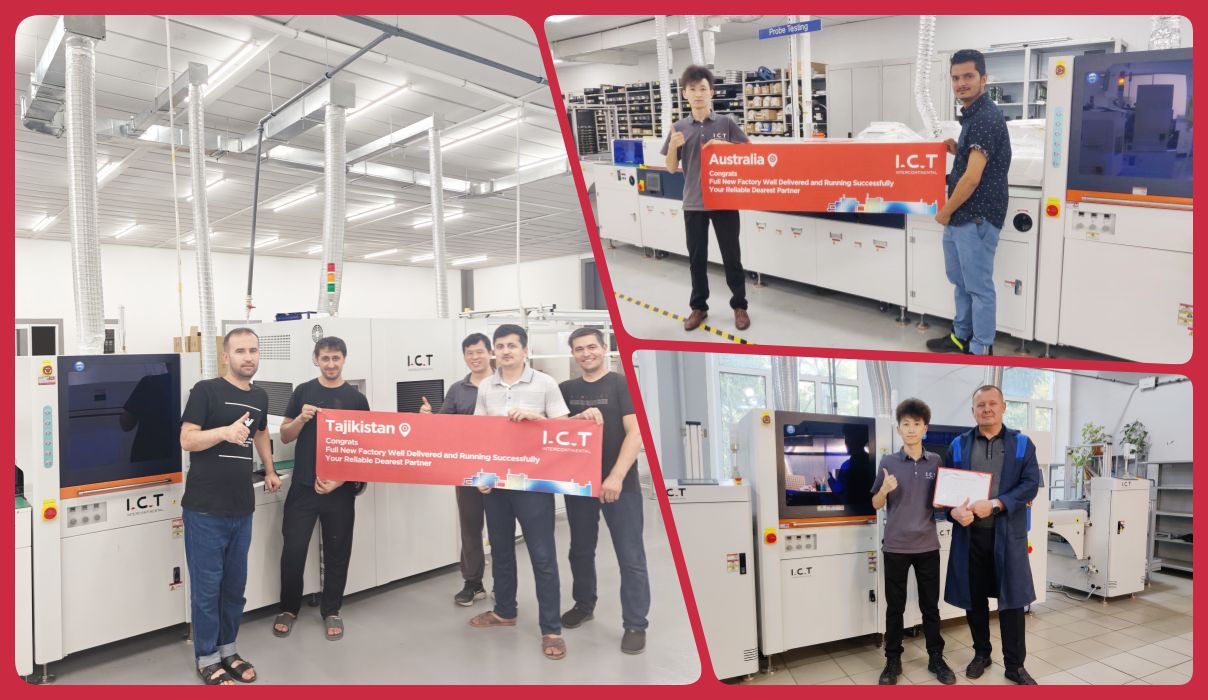

Deux ingénieurs I.C.T sont arrivés à Douchanbé. Le client avait acheté deux lignes SMT, une ligne DIP, une ligne de vernissage, une ligne de colle et une ligne d'assemblage d'ampoules LED. Installation et mise en service réalisées en dix jours calendaires. Le distributeur de colle a enregistré une précision de placement des points de 100 % dès le premier carton. Les stations de prélèvement et de placement, de durcissement et AOI ont réussi les tests d'acceptation le même jour. Opérateurs locaux certifiés indépendants dès le dixième jour. Le client a signé le protocole d'acceptation finale et a fourni un témoignage vidéo confirmant que toutes les spécifications étaient respectées.
| Formation et assistance professionnelles
Procédure standard : les ingénieurs restent sur site jusqu'à ce que les opérateurs du client démontrent un fonctionnement indépendant. L'accès au diagnostic à distance résout 80 % des problèmes en une heure. Pièces de rechange critiques stockées dans huit entrepôts mondiaux pour une expédition le jour même. Réponse sur site garantie sous 48 heures dans le monde entier. Révisions logicielles et améliorations des processus fournies gratuitement pendant toute la durée de vie de l'équipement. Le distributeur de colle thermofusible est amorti dans un délai documenté de 6 à 12 mois.
| Éloge du client
'Les ingénieurs connaissaient chaque vis.' 'Les points de colle ne bougent jamais.' 'Les caisses en bois ont survécu à 8 000 km sans une égratignure.' 'Une équipe à distance a réglé l'alarme à 2 heures du matin, mon heure.' 'La ligne ne s'est pas arrêtée depuis quatorze mois.' Mêmes mots, différents pays, même machine à colle SMT.
| Notre certification
Déclaration de conformité CE délivrée. Conformité RoHS certifiée. Enregistrement ISO9001 : 2015 en cours. Plusieurs brevets d’utilité et d’invention accordés. Chaque distributeur de colle contient un ensemble de données de test individuel et un enregistrement de traçabilité sérialisé.
| À propos de nous et de l'usine
Siège social et fabrication : Dongguan, Chine. Superficie de l'installation 12 000 m². Personnel total 89. Personnel d'ingénierie 20. Capital social 30 millions de dollars. Créée en 2012. Clientèle actuelle : 1 600 usines dans 72 pays. Chaque distributeur de colle est soumis à un test de charge à 100 % avant sa sortie.
