Oui, les machines d"épissage SMT peuvent prendre en charge différentes largeurs de bande, mais toutes les machines ne prennent pas en charge la même plage ou ne le font pas aussi bien. La compatibilité de la largeur de bande dépend de la structure de positionnement de la machine, de la méthode d"alignement, de l"interface du chargeur et de la stabilité de l"épissure elle-même. Si la machine est conçue pour une seule gamme de bandes étroite, elle peut fonctionner correctement dans un processus limité mais ne pas répondre à des besoins de production plus larges.
Pour les usines qui gèrent de nombreux types de composants, il est important de comprendre la compatibilité de la largeur de bande de la machine d'épissage SMT avant d'acheter de l'équipement. Une machine qui ne correspond qu'à une partie de votre gamme de matériaux peut créer des retards de changement, des problèmes d'alimentation et un travail manuel inutile. En revanche, une machine dotée d'un support de bande plus large peut s'adapter à davantage de positions d'alimentation, à davantage de types de composants et à davantage de scénarios de production.
Ce guide explique comment différentes largeurs de ruban affectent l'épissage, ce que signifie la compatibilité dans la pratique et comment décider si une machine peut prendre en charge les matériaux utilisés sur votre ligne. Il montre également comment le choix de la largeur de la bande peut affecter la stabilité du chargeur et les performances en aval au stade de la machine de prélèvement et de placement .
La réponse courte est oui, une machine d"épissage SMT peut prendre en charge différentes largeurs de bande. La réponse la plus utile est qu’il ne peut prendre en charge que les largeurs qui correspondent à sa conception physique et à sa méthode de travail. La prise en charge de la largeur n’est pas illimitée. Chaque machine d"épissage a une plage de compatibilité et la machine doit être adaptée aux tailles de bobines utilisées dans la production réelle.
Certaines machines sont conçues pour des bandes étroites courantes. D"autres prennent en charge une gamme plus large et sont conçus pour gérer des lignes de production plus flexibles. Si votre usine gère de nombreuses familles de composants, la prise en charge de la largeur de bande doit être l"une des premières choses vérifiées lors de l"évaluation de l"équipement.
De nombreux acheteurs ne regardent que la largeur maximale indiquée dans la brochure. Ce chiffre est important, mais il ne dit pas tout. Une machine peut prendre en charge plusieurs largeurs de bande, tout en restant plus performante sur certaines largeurs que sur d"autres. Le véritable test est de savoir s"il peut raccorder les bandes proprement, les aligner avec précision et permettre au chargeur de les déplacer ensuite en douceur.
En d’autres termes, le support en largeur ne consiste pas seulement à ajuster physiquement le ruban. Il s’agit également de savoir si la machine peut produire un joint stable qui survivra aux conditions de production réelles.
Les rubans étroits sont généralement plus sensibles à l’alignement et à la qualité des joints. Des rubans plus larges peuvent être plus faciles à maintenir en position, mais peuvent créer plus de surface, plus de rigidité ou plus de pression au point de jonction. Pour cette raison, la machine doit correspondre au comportement de la bande, et pas seulement au numéro de largeur de la bande.
C"est pourquoi une machine qui gère très bien une largeur de ruban peut avoir besoin de fixations ou de réglages différents pour une autre largeur. Une bonne compatibilité signifie que la machine reste fiable sur les largeurs les plus importantes dans votre flux de production.

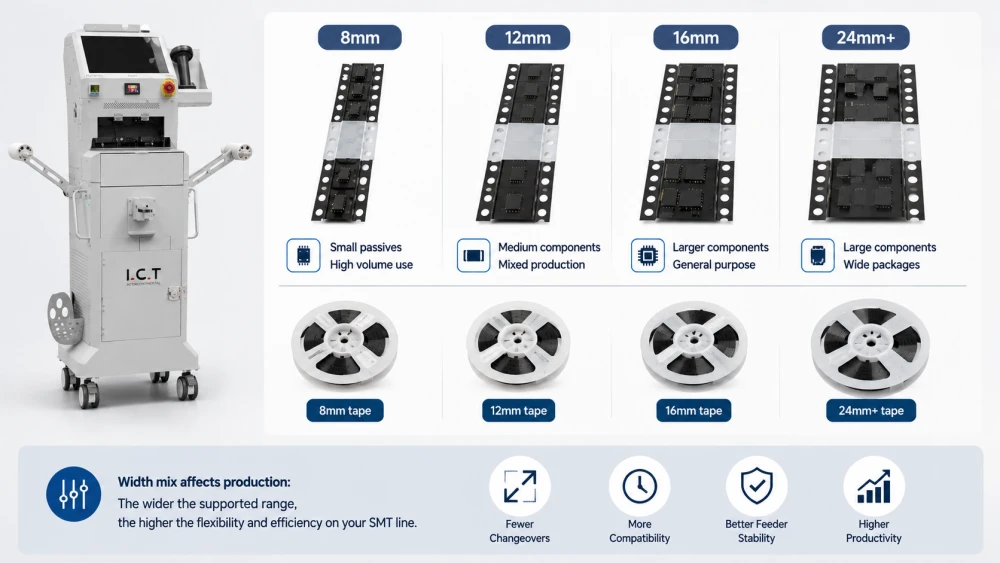

Pour juger correctement de la compatibilité, vous devez savoir quelles largeurs sont réellement courantes dans la production SMT. La plupart des usines n’utilisent pas qu’une seule largeur de ruban. Ils utilisent plusieurs largeurs pour différents types de composants, positions d"alimentation et familles de produits.
C'est pourquoi un véritable examen de la prise en charge de la largeur de bande des composants doit commencer par votre liste de matériaux, et non par la brochure de la machine. Une fois que vous connaissez vos largeurs communes, vous pouvez les comparer à la portée de la machine et au comportement du chargeur.
8 mm est l"une des largeurs les plus largement utilisées dans SMT car de nombreux petits composants passifs sont emballés dans un ruban porteur étroit. Cette largeur apparaît souvent sur les lignes à grand volume et peut être l"une des bobines les plus fréquemment changées en production.
Si votre usine utilise de nombreuses bobines de 8 mm, la machine d"épissage doit permettre un alignement stable sur cette largeur étroite. De petits écarts peuvent ici avoir plus d’importance car le ruban est compact et les poches sont plus rapprochées.
Les rubans de 12 mm et 16 mm sont courants pour les composants de taille moyenne et les exigences de production mixte. Ces largeurs sont souvent utilisées lorsque le boîtier de composants est plus grand qu"une simple pièce passive, mais pas suffisamment grand pour nécessiter une large bande de support.
Ces largeurs peuvent être plus indulgentes que 8 mm dans certaines situations, mais elles nécessitent néanmoins un assemblage précis. Si l"épissure est décalée ou inégale, le mouvement du chargeur peut toujours devenir instable.
Les rubans plus larges sont généralement utilisés pour les composants plus grands ou les formats d"emballage nécessitant plus d"espace. L"avantage est que la bande peut être plus facile à manipuler physiquement, mais l"épissure peut nécessiter une machine avec un support plus solide ou un meilleur contrôle de l"alignement.
Des rubans plus larges peuvent également introduire plus de rigidité près du joint. Cela signifie que la machine doit non seulement maintenir le ruban, mais également maintenir le joint suffisamment plat pour passer proprement dans le chemin d"alimentation.
Si votre trait n"utilise qu"une ou deux largeurs, la compatibilité est plus facile à définir. Si vous utilisez plusieurs largeurs, la machine d"épissage doit prendre en charge une plage plus large sans obliger l"opérateur à ajuster la configuration trop souvent. Dans cette situation, la flexibilité de la largeur devient un élément de productivité, et non seulement une partie des spécifications de l"équipement.
Pour une explication plus approfondie de la structure de la machine et de la logique de travail, vous pouvez également lire comment fonctionne une machine d'épissage SMT.
La compatibilité de la machine d"épissage SMT ne dépend pas seulement de l"étiquette de largeur de bande. Plusieurs caractéristiques de conception déterminent si la bande peut être maintenue, alignée, jointe et alimentée avec succès. Si l"une de ces pièces est mal adaptée, la machine peut avoir des difficultés même si la largeur du ruban se situe techniquement dans la plage indiquée.
La machine doit placer les anciennes et les nouvelles bandes dans une position cohérente. Si le positionnement est désactivé, l"épissure peut être inclinée ou décalée. Ceci est particulièrement important pour les bandes étroites, où même un petit désalignement peut créer des problèmes d"alimentation.
Une bonne précision de positionnement permet à la machine de prendre en charge une plage de largeurs plus large car chaque bande pénètre dans la zone de joint de manière contrôlée.
Le luminaire maintient le ruban pendant l"assemblage. Un dispositif conçu pour un ruban étroit peut ne pas stabiliser correctement une bobine plus large, et un dispositif conçu pour un ruban plus large peut ne pas guider proprement une bobine étroite. C"est pourquoi le luminaire constitue l"un des points de compatibilité physique les plus importants.
Lors de l"évaluation des machines, demandez si le luminaire est réglable, dédié ou multi-tailles. La réponse permet de déterminer si la machine peut gérer votre mix de production réel.
La méthode de jointure compte également. Certaines méthodes permettent de mieux maintenir le ruban plat, tandis que d"autres peuvent introduire de l"épaisseur ou de la rigidité. Si la méthode crée un joint volumineux, cela peut être acceptable sur une largeur de ruban mais problématique sur une autre.
La compatibilité est plus forte lorsque la méthode d"assemblage maintient l"épissure plate et stable sur toute la plage de largeur utilisée en production.
Une épissure ne réussit que si elle passe proprement par le chargeur. Cela signifie que l"interface du chargeur fait également partie de la compatibilité en largeur. Si une machine joint la bande mais que le chargeur ne peut pas accepter l"épissure résultante sans problème, la demande de compatibilité est incomplète.
C"est pourquoi le support en largeur doit toujours être revu en même temps que le comportement du chargeur, en particulier lorsque la ligne de production utilise un système de placement rapide.

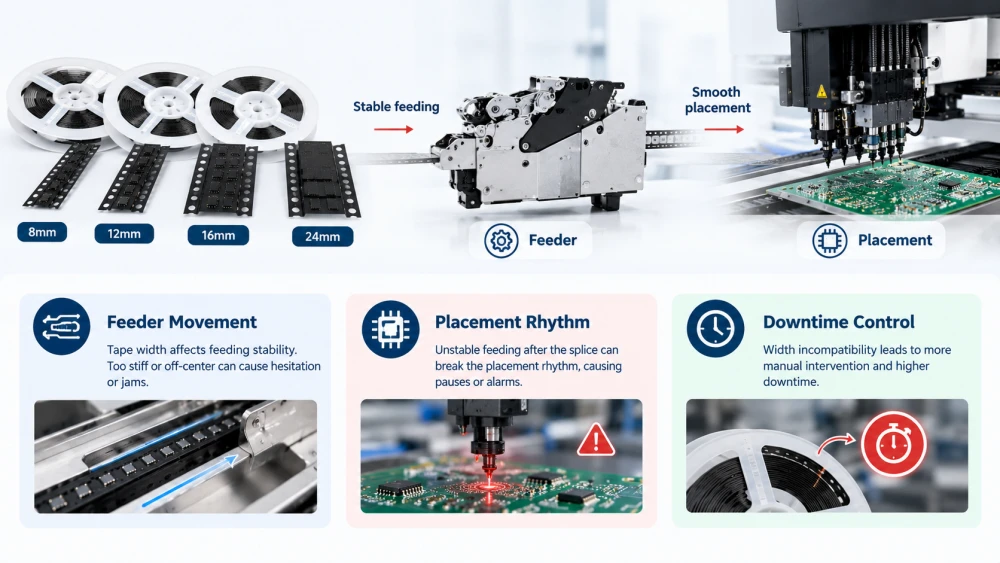

La largeur de la bande a un impact direct sur le comportement du chargeur. Les rubans étroits peuvent être plus sensibles à l"alignement, tandis que les rubans plus larges peuvent créer une plus grande résistance physique au point de jonction. Dans les deux cas, l’alimentateur s’attend à un mouvement prévisible et à une géométrie de joint stable.
C"est pourquoi la compatibilité des largeurs de bande n"est pas seulement une question d"épissage. C’est aussi une question de stabilité de production qui affecte toute la ligne depuis l’alimentateur jusqu’à la tête de placement.
Le chargeur fait avancer la bande selon un mouvement contrôlé. Si le joint est trop rigide pour la largeur utilisée, le chargeur peut hésiter ou créer un petit bourrage. Si le joint est décentré, le ruban risque de se déplacer dans le chemin.
Ces problèmes apparaissent souvent une fois l'épissure terminée, c'est pourquoi la machine doit être testée dans des conditions d'alimentation réelles. Pour connaître le comportement du chargeur associé, consultez cet article sur la qualité de l'épissure et la fiabilité du chargeur..
La machine de prélèvement et de placement dépend du chargeur pour présenter les composants à temps. Si la largeur de la bande crée une alimentation instable après l"épissure, le rythme de placement peut s"interrompre. Le résultat peut être une pause, une alarme ou une réduction du débit.
Ainsi, lorsque vous demandez si une machine d"épissage prend en charge différentes largeurs de ruban, la question pratique est vraiment de savoir si elle prend en charge un placement stable après l"épissure.
L"incompatibilité de largeur peut créer des interventions manuelles répétées. Si les opérateurs doivent réinitialiser le chargeur, rejoindre la bande ou récupérer d"un bourrage, les temps d"arrêt augmentent rapidement. Ceci est particulièrement pénible sur les lignes avec des changements de bobines fréquents.
Pour un aperçu plus large de l'impact sur la disponibilité, lisez cet article sur la manière dont l'épissage prend en charge le fonctionnement continu de la ligne..
La meilleure façon de vérifier la compatibilité est de comparer la machine aux largeurs que vous utilisez réellement, puis de tester le résultat dans un contexte de production réel. Les affirmations des brochures sont utiles, mais les tests de production donnent la vraie réponse.
Un bon examen de la compatibilité de la largeur de bande de la machine d'épissage SMT doit inclure les matériaux actuels, les matériaux futurs attendus et les types d'alimentation utilisés sur la ligne.
Répertoriez toutes les largeurs de bande actuellement utilisées sur la ligne. Incluez les largeurs les plus courantes, les largeurs les moins courantes et toutes les largeurs spéciales qui n"apparaissent que dans certains produits. Cela vous donne un objectif de compatibilité réaliste.
Sans cet inventaire, il est facile d"acheter une machine qui couvre une largeur fréquente mais qui manque un cas de bord important.
Utilisez les bobines, les bandes porteuses et les chargeurs de la production lorsque cela est possible. Le matériau échantillon peut ne pas révéler le même comportement que le matériau de production réel, en particulier si vos fournisseurs utilisent une rigidité de ruban ou une qualité de bord légèrement différente.
Tester de vraies bobines vous donne une réponse plus fiable quant à savoir si la machine peut prendre en charge votre autonomie de manière fiable.
N"arrêtez pas le test au moment où la bande est jointe. Observez comment l"épissure se déplace dans le chargeur. Vérifiez s"il reste centré, passe en douceur et continue de se nourrir sans alarme ni hésitation.
Cette étape est importante car la véritable valeur de la prise en charge de la largeur de bande n"est pas la possibilité de joindre une bande. C"est la capacité de maintenir le matériau en mouvement par la suite.
Si la machine nécessite de nombreux changements de réglages entre les largeurs, la ligne peut perdre du temps même si les largeurs sont techniquement prises en charge. Demandez à quelle vitesse les opérateurs peuvent passer d’une largeur à l’autre et si le processus reste stable sur toute la gamme.
La meilleure machine est celle qui prend en charge plusieurs largeurs sans créer de complexité inutile lors du changement quotidien.

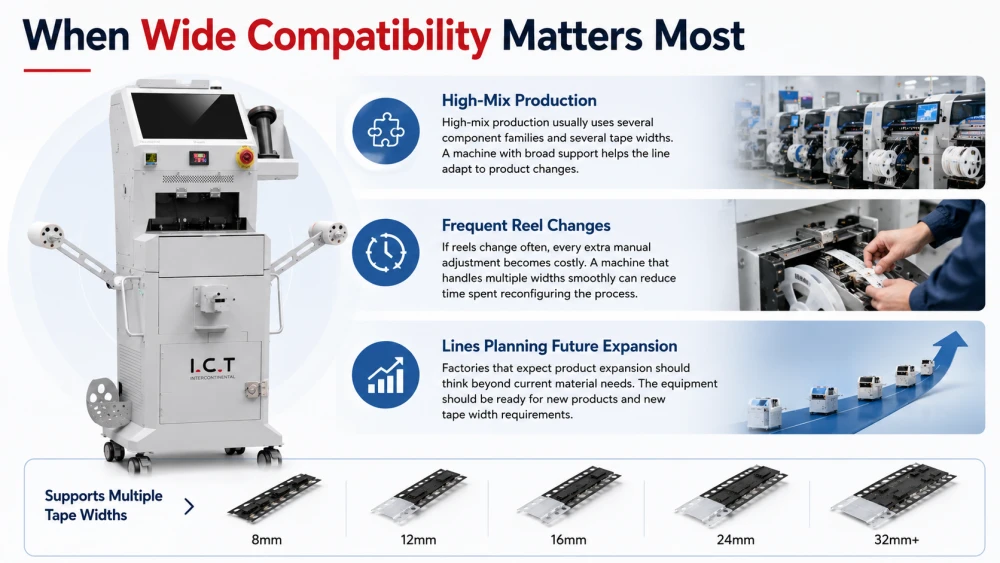

Certaines usines ont plus que d’autres besoin d’une compatibilité sur une grande largeur. Plus votre mix de production change, plus une machine d"épissage flexible devient précieuse. Dans une gamme stable mono-produit, une gamme de support étroite peut suffire. Dans une gamme de produits mixtes, la flexibilité peut permettre de gagner du temps et de réduire les erreurs de configuration.
La production à forte mixité utilise généralement plusieurs familles de composants et plusieurs largeurs de ruban. Une machine avec un large support aide la ligne à s"adapter aux changements de produits sans nécessiter d"outils séparés pour chaque largeur.
Si les bobines changent souvent, chaque ajustement manuel supplémentaire devient coûteux. Une machine qui gère plusieurs largeurs en douceur peut réduire le temps passé à reconfigurer le processus.
Les usines qui s’attendent à une expansion de leurs produits devraient penser au-delà des besoins matériels actuels. Si les nouveaux produits sont susceptibles d"introduire des bandes plus larges ou plus étroites, l"équipement doit être capable de les gérer sans changement majeur.
Pour choisir l'équipement dans ce contexte, ce guide sur la façon de choisir une machine d'épissage SMT est une référence complémentaire utile.
De nombreux acheteurs font les mêmes erreurs lorsqu’ils évaluent la compatibilité avec la largeur du ruban. Ces erreurs sont évitables, mais elles apparaissent souvent lorsque la machine est sélectionnée trop rapidement ou sans véritable test des matériaux.
Le nombre de largeur maximale n"est pas suffisant. Techniquement, une machine peut accepter un ruban large mais ne pas bien le soutenir lors de l"alimentation ou de l"assemblage. Demandez toujours comment la machine fonctionne sur les largeurs spécifiques que vous utilisez réellement.
Certaines machines semblent compatibles au poste d"épissage mais créent des problèmes plus tard dans l"alimentateur. Vérifiez toujours le chemin complet depuis l"assemblage de la bande jusqu"au mouvement du chargeur jusqu"à la préparation au placement.
Tester uniquement avec une seule largeur ou une seule bobine d’échantillon peut masquer des problèmes de compatibilité. La machine doit être vérifiée avec plusieurs largeurs et plusieurs conditions de bobine avant l"approbation finale.
Si la prise en charge de plusieurs largeurs nécessite trop de réglages manuels, la machine peut ne pas être pratique pour une utilisation quotidienne. La compatibilité devrait réduire la charge et non ajouter de nouvelles étapes au flux de travail de l"opérateur.
Oui, les machines d"épissage SMT peuvent prendre en charge différentes largeurs de ruban, mais uniquement dans les limites de leur plage de conception et de leur capacité de processus. La vraie question n’est pas de savoir si une machine peut en théorie assembler deux bandes de largeurs différentes. La vraie question est de savoir si cela peut être fait de manière fiable, reproductible et sans créer de problèmes de connexion en aval.
Lors de l"évaluation de la compatibilité des largeurs de bande, vérifiez les largeurs réelles utilisées dans votre usine, testez la machine avec de vraies bobines et observez comment l"épissure se déplace dans le chargeur. Une bonne machine doit permettre un alignement stable, un assemblage propre et une alimentation en douceur sur les largeurs les plus importantes.
Si votre ligne de production gère de nombreuses familles de composants, la prise en charge d'une grande largeur peut améliorer l'efficacité du changement et protéger la disponibilité du placement. Si votre ligne utilise une plage plus étroite, la machine doit quand même être validée avec soin afin de ne pas créer de problèmes cachés. Pour un contexte de planification plus large, lisez le guide d'épissage et de changement de matériau SMT.
Oui, les machines d"épissage SMT peuvent prendre en charge différentes largeurs de ruban si la machine est conçue pour cette gamme. La clé n’est pas seulement de savoir si le ruban s’adapte, mais aussi si la machine peut aligner, joindre et alimenter le ruban en douceur. Vérifiez toujours la plage de largeur réelle et testez vos bobines réelles avant d"acheter.
Les largeurs de ruban SMT les plus courantes sont 8 mm, 12 mm, 16 mm et 24 mm. Certaines lignes utilisent également des formats spéciaux plus larges pour les composants plus gros. Le mélange exact dépend de la famille de produits, de la configuration du chargeur et du volume de production. Votre machine doit correspondre aux largeurs utilisées le plus souvent sur votre ligne.
Oui, la largeur de la bande peut affecter les performances du chargeur après l"épissure. Les rubans étroits peuvent être plus sensibles à l’alignement, tandis que les rubans plus larges peuvent créer plus de rigidité ou de résistance au niveau du joint. L"épissure doit rester plate et centrée pour que l"alimentateur puisse la déplacer sans se coincer ni perdre sa position.
Vérifiez votre inventaire actuel de largeurs de bande, confirmez la plage prise en charge par la machine et testez de vraies bobines via le chargeur réel. Ne vous fiez pas uniquement à la largeur maximale indiquée dans la brochure. La machine doit prouver qu"elle peut assembler et alimenter les bandes en douceur dans des conditions de production réelles.
Pas toujours. Une plage de compatibilité plus large est utile si votre mix de production change souvent ou si vous prévoyez une expansion future. Mais si votre ligne n’utilise qu’une ou deux laizes, une machine plus simple peut suffire. Le meilleur choix est celui qui correspond à votre véritable mix de matériaux et à votre flux de travail quotidien.
