Le choix de la bonne machine d'inspection AOI pour votre production de PCB dépend de quelques choses importantes. Vous devez choisir une machine avec des fonctionnalités qui répondent à vos besoins. Cela vous aide à vérifier les planches PCB rapidement et correctement. Pensez à ces choses lorsque vous regardez une machine d'inspection optique automatique :
· Volume de production et mélange
· Précision et vitesse d'inspection
· Intégration des logiciels et gestion des données
· Budget et coût total
· Soutien et formation des vendeurs
· Évolutivité et fonctionnalités avancées
Si vous faites attention à ces points, vous pouvez choisir une machine d'inspection AOI qui fonctionne bien pour votre processus PCB et donne de bons résultats.
· Choisissez une machine d'inspection AOI qui correspond à la taille de votre quantité de production, PCB et à quel point les planches sont difficiles. Cela vous aide à obtenir des chèques rapides et corrects.
· Choisissez les systèmes 3D AOI pour les planches durs. Ils trouvent plus de problèmes et vous aident à passer plus de planches la première fois que les systèmes 2D.
· Pensez à tous les coûts comme la configuration, la fixation, l'enseignement et les logiciels. Ne regardez pas seulement le prix de la machine. Cela vous aide à obtenir le plus de valeur pour votre argent.
· Essayez les machines AOI avec vos propres planches. Vérifiez si le vendeur vous aide. Cela garantit que le système fonctionne bien dans votre usine et que votre équipe peut l'utiliser.
· Enseignez souvent à vos travailleurs. Gardez le système AOI propre et mis à jour. Cela vous aide à trouver plus de problèmes et à maintenir votre qualité de production stable.
L'inspection optique automatisée, appelée AOI, vous aide à vérifier les problèmes de votre PCB tout en le faisant. AOI utilise des caméras et des lumières spéciales pour regarder la carte de circuit imprimé . Il peut repérer de nombreux problèmes, comme les pièces manquantes, les mauvaises pièces, les mauvaises erreurs et les erreurs d'espacement. Vous pouvez utiliser AOI à différents moments de la ligne de production. Par exemple, vous pouvez l'utiliser après la pâte de soudure, avant ou après le reflux et après le soudage des vagues. AOI fonctionne comme une porte de qualité. Cela empêche les mauvaises planches d'aller à l'étape suivante. Cela vous permet de résoudre les problèmes tôt et de garder votre travail correct.
Voici certaines choses qu'un système automatisé AOI peut faire pour vous:
· Trouvez des problèmes comme pas assez de soudure, de mauvaises pièces, des pièces manquantes et des ponts de soudure.
· Vérifiez votre PCB à plusieurs étapes pour trouver des problèmes tôt.
· Utilisez des lumières spéciales et des logiciels réseau pour trouver plus de problèmes et collecter des données.
· Assurez-vous que seules les bonnes planches avancent, donc vos produits sont meilleurs.
Vous avez besoin de AOI dans votre production de PCB, car il facilite la vérification des problèmes. Les gens peuvent manquer des erreurs lorsqu'ils vérifient à la main parce qu'ils sont fatigués ou font des erreurs. Automated AOI utilise des appareils photo solides et AI pour trouver des problèmes rapidement et correctement. Cela signifie que vous trouvez plus de problèmes et obtenez les mêmes résultats à chaque fois.
Les systèmes AOI peuvent trouver plus de 99% des problèmes, mais les gens ne trouvent généralement que 60% à 90% . AOI fonctionne également beaucoup plus rapidement et ne se fatigue jamais.
Aspect | Inspection manuelle | Inspection optique automatisée (AOI) |
Taux de détection des défauts | 60% à 90% | Plus de 99% |
Vitesse | Lent | Très rapide |
Cohérence | Changements avec la fatigue | Toujours cohérent |
Intensité de main-d'œuvre | Haut | Faible |
Lorsque vous utilisez Automated AOI, vous pouvez réduire votre taux de problème de 30% à 45% . Par exemple, si votre taux de problème était de 5%, il peut descendre à moins de 1%. Cela signifie moins de rendements et de plaintes, et vos clients obtiennent de meilleurs produits. Automated AOI vous offre des vérifications de qualité solides et aide à maintenir votre production de PCB stable.
Tout d'abord, pensez à vos besoins de production . Si vous créez beaucoup d'assemblages de cartes de circuit imprimé très rapidement, vous avez besoin d'une forte machine d'inspection AOI. Les systèmes AOI haut de gamme ont des caméras avec 20 mégapixels ou plus. Ils peuvent vérifier plus de 80 centimètres carrés à chaque seconde. Ces machines sont meilleures pour les gros lots et les conceptions de PCB dures. Si vous faites des travaux plus petits, les systèmes AOI d'entrée de gamme peuvent être suffisants.
AOI Tier système | Fourchette | Résolution de la caméra | Vitesse d'inspection (CM⊃2; / SEC) | Type d'inspection | Cas d'utilisation | Avantages clés |
Entrée de gamme | 50 000 $ - 80 000 $ | 5-10 mégapixels | 30-50 | Principalement 2D | Volumes de production petits à moyens | Abordable, facile à utiliser |
Milieu de gamme | 80 000 $ - 150 000 $ | 10-20 mégapixels | 50-80 | 2D avec des modules complémentaires 3D en option | Volumes de production moyens à élevés | Coût et performance équilibrés |
Haut de gamme | 150 000 $ - 250 000 $ + | 20+ mégapixels | 80-100 + | 3D complet avec AI avancé | Assemblages complexes à volume élevé PCB | Précision supérieure, débit rapide |
Votre machine d'inspection AOI devrait trouver même de minuscules défauts. Les systèmes AOI en ligne à grande vitesse avec l'IA avancée peuvent repérer de très petites erreurs, aussi peu que 10 micromètres. Cela vous aide à arrêter les problèmes de qualité et à maintenir votre ligne en mouvement rapidement. L'inspection optique automatisée avec l'IA et l'apprentissage automatique facilitent également la configuration et trouve plus de défauts.
Vérifiez la taille de votre PCB et épais. La plupart des systèmes AOI fonctionnent avec des planches jusqu'à 510 par 460 millimètres. Certaines machines peuvent gérer des lignes de voie double ou simple pour différentes configurations.
Configuration | Taille maximale PCB (mm) |
Général | 510 x 460 |
Double voie | 510 x 330 |
Voie unique | 510 x 600 |
Les machines AOI automatisées peuvent vérifier l'épaisseur de PCB de 0,3 à 6,0 millimètres . Ils peuvent également gérer des planches pliées jusqu'à plus ou moins 3,0 millimètres. Cela signifie que vous pouvez les utiliser pour de nombreux types de conceptions de panneaux de circuit imprimés, même difficiles.
Un système d'inspection AOI 2D est bon pour les problèmes de surface simples comme les pièces manquantes ou les ponts de soudure. Mais un système AOI 3D fait plus. Il mesure la hauteur, le volume et la forme. Il peut trouver des problèmes tels que des leads levés ou des articulations de soudures. 3D AOI trouve jusqu'à 30% de défauts supplémentaires et vous aide à passer plus de planches la première fois de 25%. Vous devez choisir un système d'inspection AOI 3D pour les assemblages PCB occupés ou durs.
Astuce: les systèmes AOI 3D peuvent vérifier les deux côtés d'un PCB à la fois . Ils également mieux avec les ombres ou les planches courtisées fonctionnent que les systèmes 2D.
Choisissez des systèmes AOI automatisés avec des logiciels solides. Un bon logiciel vous permet de connecter des données d'inspection à votre réseau d'usine. Des fonctionnalités telles que la numérisation des codes à barres, l'accès à distance et la recherche de défauts axée sur l'IA vous aident à suivre et à améliorer vos chèques. L'automatisation et l'intégration facilitent le contrôle de la qualité.
Pensez à tous les coûts, pas seulement au prix. Additionnez l'installation, la formation, les logiciels et la maintenance . Découvrez votre retour sur investissement en comparant ces coûts à l'argent que vous économisez avec moins d'erreurs et moins de vérification des mains. Les calculatrices en ligne de retour sur investissement peuvent vous aider à voir combien de temps il faut pour récupérer votre argent et quelle est votre valeur totale.

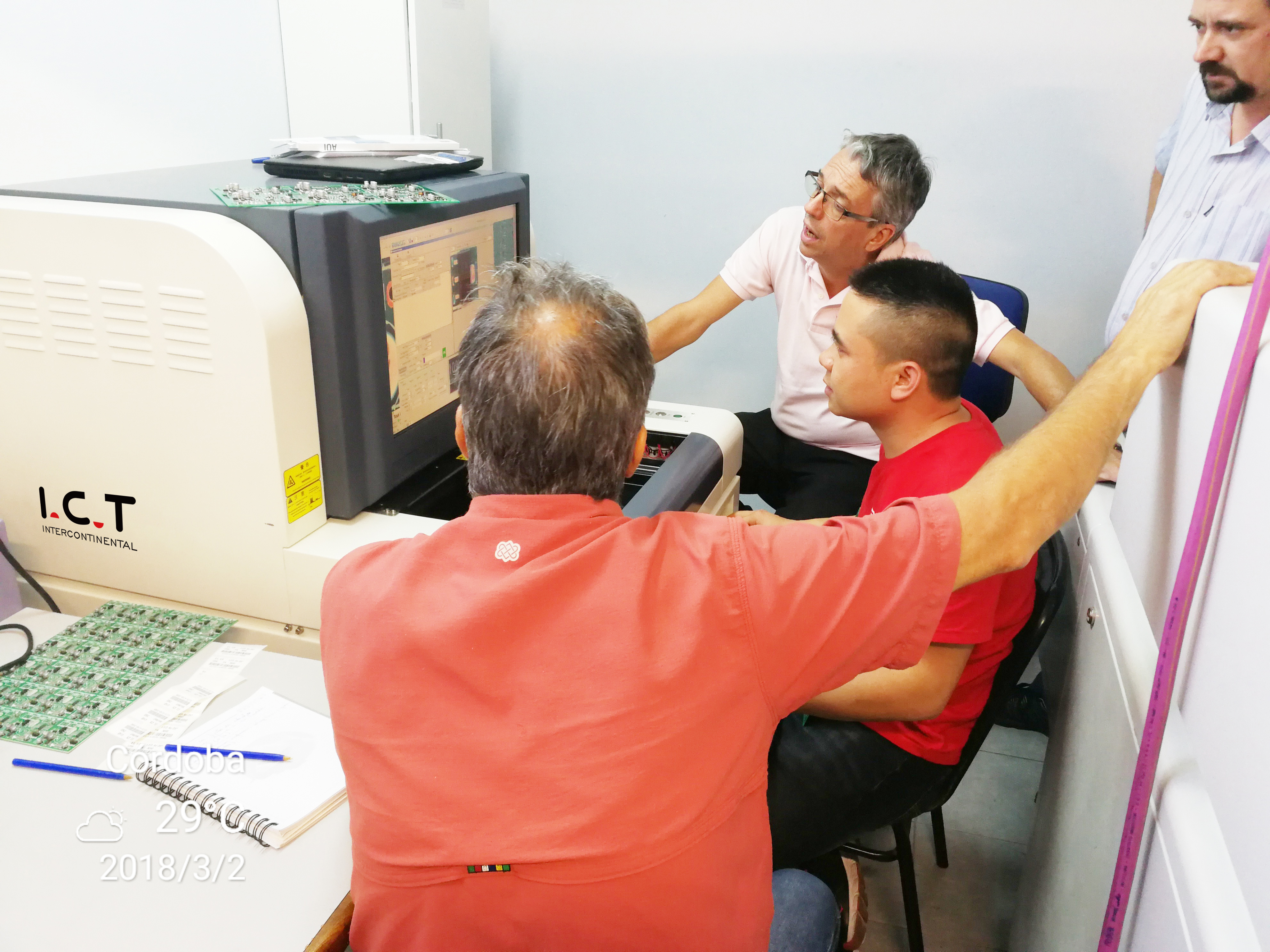

Choisissez un vendeur qui offre un bon soutien et une bonne formation. Un bon support vous aide à résoudre les problèmes rapidement et maintient votre système AOI automatisé. La formation garantit que votre équipe utilise la machine d'inspection AOI dans le bon sens. Cela protège votre investissement et maintient votre production rapidement.
Commencez par réfléchir à ce dont votre carte de circuit imprimé a besoin. Regardez la taille, la forme et l'épaisseur de vos planches. Si votre PCB dispose de nombreuses petites pièces , vous avez besoin d'un solide système AOI . Certaines planches ont de nombreuses couches ou utilisent des pièces spéciales comme BGA S ou QFNS. Ces choses rendent la vérification du conseil d'administration plus difficile. Vous voulez une machine d'inspection AOI qui peut changer et être programmé. Cela vous aide à suivre de nouveaux designs et beaucoup de pièces.
· Les dispositions de PCB dur et les pièces emballées ont besoin de systèmes AOI pour les cartes multicouches.
· La façon dont les pièces sont espacées et marquées aident le système AOI à trouver des problèmes.
· Des espaces restreints et différentes hauteurs peuvent faire des ombres, vous avez donc besoin d'images claires et de bonnes lumières.
· Les pièces spéciales ont besoin de systèmes AOI qui peuvent changer.
· Travailler tôt avec votre créateur vous aide à concevoir des tableaux plus faciles à vérifier.
À mesure que l'inspection optique automatisée s'améliore, vous voyez une plus grande utilisation de l'intelligence artificielle et de l'apprentissage automatique. Ces outils vous aident à trouver plus de problèmes et à vérifier rapidement.
CONSEIL: Choisissez toujours un système AOI qui correspond à vos conceptions de PCB maintenant et plus tard. Cela maintient vos chèques forts à mesure que vos produits changent.
Avant d'acheter une machine AOI, vous devriez essayer d'en comparer différentes. Chaque système AOI vérifie les conseils d'administration à sa manière. Certains utilisent des images pour repérer les changements, tandis que d'autres mesurent chaque pièce et utilisent des règles pour trouver des problèmes. Les systèmes qui mesurent les pièces trouvent généralement des problèmes plus réels et donnent moins de fausses alarmes.
Voici un guide simple pour vous aider à comparer les systèmes AOI :
1. Décidez de ce que vous voulez que votre système AOI fasse. Pensez aux problèmes que vous devez trouver.
2. Comparez les systèmes qui utilisent des images à ceux qui mesurent. Les systèmes d'image sont plus rapides à configurer mais peuvent manquer plus de problèmes.
3. Voir si le système AOI peut changer lorsque vous ajoutez de nouvelles pièces ou modifiez votre processus.
4. Recherchez des systèmes qui vous donnent des données immédiatement et vous aident à vous améliorer.
5. Vérifiez combien de temps il faut pour configurer et maintenir le système AOI fonctionnant.
6. Renseignez-vous sur l'aide et le soutien de l'entreprise.
7. Vérifiez à quel point l'appareil photo est clair et à quelle vitesse il fonctionne, pas seulement les mégapixels.
8. Découvrez à quelle fréquence le système donne de fausses alarmes. Trop de gens peuvent ralentir votre équipe.
9. Demandez à l'entreprise des rapports sur les problèmes que leur système peut trouver.
10. Choisissez un système qui mesure les pièces et utilise de bonnes lumières, comme Tri-Color LED, pour de meilleures vérifications.
Remarque: Tester les machines AOI avec vos propres planches est le meilleur moyen de voir à quel point ils fonctionnent bien dans votre usine.
Lorsque vous regardez le prix d'une machine d'inspection AOI , vous devez réfléchir à plus que le premier coût. Le coût total de possession a de nombreuses pièces. Voici une table pour vous aider à voir à quoi penser:
Facteur de coût | Description | Fourchette de coûts typique |
Coût de la machine | Modifications par type (2D ou 3D), à quel point la caméra est claire et le nom de la marque | 5 000 $ - 200 000 $ + |
Coûts d'installation | Comme il est difficile de mettre en place, de s'entraîner et d'ajouter à votre ligne | 5 000 $ - 15 000 $ |
Entretien et entretien | Nettoyage, mises à jour logicielles et fixation des pièces | 5 000 $ - 15 000 $ par année |
Coûts de fonctionnement | Pouvoir, choses que vous utilisez et les travailleurs paient | 1 000 $ - 3 000 $ par mois |
Frais de licence de logiciel | Logiciel spécial que vous devez payer | 2 000 $ - 12 000 $ par année |
Frais de formation des employés | Première et nouvelle formation pour chaque travailleur | 1 000 $ - 5 000 $ par travailleur |
Temps d'arrêt pendant la configuration | Temps de travail perdu lors de la configuration et de l'ajout de la machine | Peut être beaucoup |
Intégration du système (frais NRE) | Frais uniques pour ajouter la machine à votre système | 20 000 $ - 150 000 $ |
Garder la machine à travailler et à acheter de nouvelles pièces coûte également de l'argent au fil du temps . Vous devez planifier le nettoyage, la fixation et la vérification de la machine. Si la machine se casse ou si le logiciel s'arrête, vous perdez du temps à faire des planches. Choisir un bon système AOI et planifier des soins réguliers vous aide à économiser de l'argent et à protéger votre machine.
CONSEIL: Additionnez tous les coûts pendant cinq ans pour voir le prix réel de chaque système AOI. Cela vous aide à faire un choix intelligent lorsque vous achetez une machine AOI.
Vous devez toujours vérifier si l'entreprise qui vend la machine AOI est fiable. Les critiques et les histoires des clients montrent comment le système AOI fonctionne dans la vraie vie. D'autres fabricants de PCB peuvent vous dire si la machine est facile à utiliser et fonctionne bien. Ces histoires vous aident à regarder au-delà des chiffres et à trouver une entreprise en qui vous pouvez faire confiance.
· Les avis des clients montrent comment fonctionne le système AOI dans de vraies usines.
· Les histoires d'autres utilisateurs montrent ce qui est bon et ce qui ne l'est pas.
Lors de la sélection d'une machine d'inspection AOI, les gens font parfois des erreurs. Ces erreurs peuvent perdre du temps et de l'argent. Voici quelques choses que vous ne devriez pas faire:
· Vous choisissez un système AOI qui ne correspond pas à la taille de votre PCB ou à la quantité que vous gagnez. Cela peut ralentir votre travail ou manquer des problèmes importants.
· Vous ne regardez que le prix et oubliez tous les coûts . Certaines machines coûtent plus cher plus tard pour la réparation ou les logiciels.
· Vous ne testez pas la machine AOI avec vos propres planches. Cela peut signifier qu'il ne trouvera pas tous les problèmes lorsque vous l'utilisez.
· Vous n'enseignez pas à vos travailleurs comment utiliser le système AOI. S'ils ne savent pas quoi faire, ils pourraient manquer des problèmes ou l'utiliser mal.
· Vous oubliez de mettre à jour le logiciel ou de prendre soin de la machine. Cela peut faire en sorte que le système AOI manque de nouveaux problèmes.
Astuce: essayez toujours le système AOI dans votre propre usine avant d'acheter. Assurez-vous que votre équipe sait comment l'utiliser et que cela fonctionne bien.
Vous pouvez obtenir plus de votre machine d'inspection AOI en suivant quelques bonnes étapes. Ces étapes vous aident à trouver plus de problèmes, à faire de meilleures planches et à économiser de l'argent.
· Choisissez des systèmes AOI avec des caméras rapides et claires . Ces machines peuvent voir de petits problèmes comme des pièces au mauvais endroit, des ponts de soudure et des pièces manquantes.
· Faites des vérifications spéciales pour vos propres conceptions de PCB. Les vérifications personnalisées vous aident à trouver des problèmes spéciaux pour vos conseils.
· Apprenez à vos travailleurs à utiliser le système AOI. Les travailleurs qualifiés peuvent mieux configurer, réparer et lire les résultats AOI.
· Donnez souvent une nouvelle formation à votre équipe. Cela les aide à découvrir de nouvelles fonctionnalités AOI et des changements dans l'industrie.
· Utilisez AOI au lieu de vérifier à la main. Cela réduit les erreurs et trouve des problèmes plus rapidement.
· Trouvez des problèmes tôt. Les chèques précoces signifient que vous passez moins de planches à réparer les planches et empêchez les mauvais produits d'aller aux clients.
· Gardez votre système AOI propre et mis à jour. En prendre soin de cela aide à trouver plus de problèmes et à durer plus longtemps.
Meilleure pratique | Avantage |
Système AOI haute performance | Trouve plus de problèmes, vérifie plus rapidement |
Configuration d'inspection personnalisée | Trouve les bons problèmes |
Opérateurs qualifiés | Manque moins de problèmes, de meilleurs résultats |
Détection précoce des défauts | Coûte moins cher, fait de meilleures planches |
Remarque: les entreprises qui font ces choses peuvent avoir jusqu'à 20% moins de problèmes et 15% de travail supplémentaire effectué.
Choisir la bonne machine d'inspection AOI signifie regarder vos besoins de production, votre précision, votre vitesse et votre coût total . Vous devez faire correspondre les fonctionnalités de la machine à vos conceptions PCB et planifier une croissance future. Utilisez les étapes et les listes de contrôle dans ce guide pour vous aider à faire un choix intelligent. ��
Astuce: parlez avec les vendeurs et demandez une démo. Voir la machine en action vous aide à décider si elle correspond à votre usine.
2D AOI vérifie la surface des pièces manquantes ou mal placées. 3D AOI mesure la hauteur et la forme. Vous pouvez trouver des problèmes plus cachés avec 3D AOI. Choisissez 3D si vos planches ont des pièces complexes ou ont besoin d'une précision supplémentaire.
Vous devez nettoyer et vérifier votre machine AOI chaque semaine. Mettez à jour le logiciel lorsque de nouvelles versions sortent. Les soins réguliers permettent à votre machine de fonctionner bien et vous aide à trouver plus de défauts.
Oui, vous pouvez utiliser AOI pour n'importe quelle taille de lot. Pour les petits lots, choisissez un système simple AOI. Pour les grands lots, choisissez une machine plus rapide et plus avancée. Faites toujours correspondre la machine à vos besoins de production.
Les opérateurs ont besoin d'une formation de base sur la façon de configurer, d'exécuter et de lire les résultats du système AOI . De nombreux vendeurs proposent des guides et des vidéos étape par étape. Une bonne formation vous aide à saisir plus de problèmes et à mieux utiliser la machine.
