Le choix entre 2D et 3D AOI dépend de la complexité de la tâche d'inspection et des exigences budgétaires. Les fabricants en électronique sélectionnent souvent 2D AOI ou une machine de test SMT AOI pour des applications plus simples et sensibles aux coûts , où la vitesse et la fiabilité comptent le plus. Cependant, la 3D AOI ou l'inspection optique automatique devient essentielle pour les planches complexes à haute densité qui exigent une détection et une fiabilité des défauts supérieurs. L'inspection optique automatisée devrait correspondre aux besoins spécifiques de la ligne de production. En comparant 2D vs 3D AOI, les décideurs doivent évaluer la complexité du conseil d'administration, les attentes de fiabilité et les ressources disponibles.

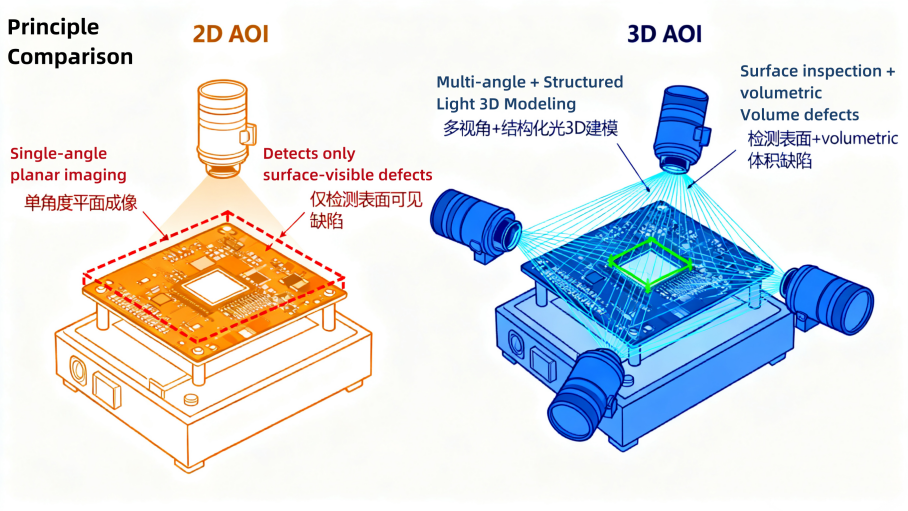

· 2D AOI utilise des images plates sous un seul angle, ce qui le rend rapide et rentable pour les inspections simples et à volume élevé PCB.
· 3D AOI capture des cartes 3D détaillées avec plusieurs caméras, détectant les défauts cachés et complexes que 2D AOI manque souvent.
· Choisissez 2D AOI pour une détection rapide des défauts de niveau de surface sur les planches standard où la vitesse et le budget comptent le plus.
· Opter pour 3D AOI Lors de l'inspection du complexe, des planches denses nécessitant des mesures de hauteur et de volume précises pour une fiabilité élevée.
· Les systèmes hybrides AOI combinent des méthodes 2D et 3D pour équilibrer la vitesse, le coût et la précision pour divers besoins d'inspection.
· Considérez attentivement la complexité du conseil d'administration, les demandes de fiabilité et le budget pour sélectionner le système AOI qui correspond à vos objectifs de production.
· Investir dans la 3D AOI prend en charge l'infraction de futurs en manipulant des composants miniaturisés et en réduisant les faux appels de défauts.
· Une formation appropriée et une intégration du système avec les logiciels d'usine améliorent la précision de l'inspection et rationalisent la production.
Aspect | Systèmes 2D AOI | Systèmes 3D AOI |
Vitesse | Plus rapide; Idéal pour la production à haut volume | Légèrement plus lent; Les avancées récentes ont amélioré la vitesse |
Coût | Inférieur; Technologie mature et rentable | Plus haut; L'imagerie avancée augmente l'investissement |
Détection des défauts | Défauts au niveau de la surface uniquement; Faux plus élevés | Détecte les défauts cachés, volumétriques et de surface; Jusqu'à 30% de défauts de plus trouvés |
Limites | Aucune mesure de profondeur; Impossible d'inspecter les articulations cachées | Coût plus élevé; Configuration et maintenance plus complexes |
Avantages | Débit élevé; flexible; Moins de problèmes d'observation | Mesure précise de la hauteur / volume; inspection complète |
2D AOI capture des images plates à l'aide d'une seule caméra, ce qui le rend adapté à une inspection rapide de la norme PCB s . Cette méthode excelle dans l'identification des défauts visibles au niveau de la surface tels que les fils manquants ou les composants incorrects. 3D AOI, d'autre part, utilise plusieurs caméras et lumière structurée pour créer des cartes 3D détaillées. Cette approche permet une mesure précise de la hauteur, du volume et de la forme , permettant la détection de défauts complexes que les systèmes 2D pourraient manquer. Alors que 2D AOI offre un traitement plus rapide et un coût inférieur, 3D AOI fournit une détection de défaut supérieure et réduit les faux positifs, en particulier dans des environnements de fabrication complexes.

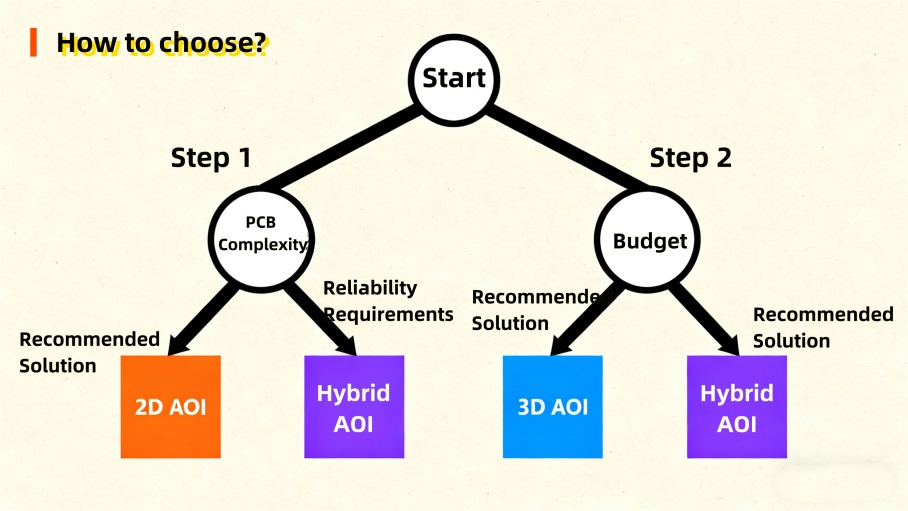

La sélection de la méthode d'inspection optique automatisée droite dépend de la complexité de la carte, de la fiabilité requise et de l'environnement de production.
· 2D AOI Mieux pour:
o Lignes de fabrication à haute vitesse et à volume élevé où le coût et le débit comptent le plus.
o Inspection de simples ou standard PCB avec des composants principalement au niveau de la surface.
o Détection de défauts visibles tels que les composants manquants, les erreurs de polarité et les placements incorrects.
o Les environnements où le changement rapide et l'inspection flexible sont des priorités.
· 3D AOI Mieux pour:
o complexe, densément peuplé PCB qui nécessite une mesure précise des joints de soudure et de la hauteur des composants.
o Applications exigeant une grande fiabilité, comme l'automobile, l'aérospatiale ou la fabrication de dispositifs médicaux.
o Détection de défauts cachés ou volumétriques, y compris les fils levés, la soudure insuffisante et le tombe.
o Lignes de production où la réduction des faux appels et l'amélioration des taux de détection des défauts sont essentielles.
Le débat 2D vs 3D AOI se concentre sur la vitesse d'équilibrage, le coût et la précision d'inspection. Les systèmes 2D AOI restent le choix préféré pour les applications simples et à volume élevé. Les systèmes 3D AOI offrent des performances inégalées pour la détection avancée des défauts dans des environnements difficiles. L'inspection optique automatisée continue d'évoluer, offrant aux fabricants la flexibilité de faire correspondre leur stratégie d'inspection aux besoins spécifiques de leurs PCB et des objectifs de production.
2D AOI utilise des caméras haute résolution pour capturer des images plates de cartes de circuits imprimés pendant le processus d'inspection. Le système compare ces images aux données de référence, en identifiant toute différence pouvant indiquer les défauts. L'éclairage joue un rôle crucial, car il met en évidence les caractéristiques et les problèmes potentiels à la surface de la carte. La technologie repose sur la capture d'image à angle unique , ce qui signifie qu'il inspecte uniquement ce qui est visible d'en haut. Cette approche permet une inspection rapide de grands volumes de planches, ce qui le rend idéal pour les environnements de fabrication à grande vitesse.
Un avantage clé de 2D AOI réside dans sa rentabilité. Le tableau suivant décrit les coûts typiques associés à la mise en œuvre de 2D AOI dans une ligne de production standard SMT:
Composant coût | Gamme de coûts typique (USD) |
2D de base à moyen AOI | 3 200 $ à 20 000 $ |
Systèmes avancés 2D AOI | 30 000 $ à 60 000 $ |
Exemple: Yush YS-820L | 26 000 $ |
Coûts d'installation | 5 000 $ à 15 000 $ |
Licence de logiciel (annuel) | 2 000 $ à 12 000 $ |
Formation (par employé) | 1 000 $ à 5 000 $ |
Cette structure de coûts rend 2D AOI accessible pour de nombreux fabricants, en particulier ceux axés sur la production à haut volume.
2D AOI offre plusieurs forces qui profitent à la fabrication d'électronique. Le système inspecte les conseils beaucoup plus rapidement que l'inspection visuelle manuelle . Les méthodes manuelles souffrent de fatigue humaine et d'incohérence, mais 2D AOI maintient un débit élevé et des résultats cohérents. Le tableau ci-dessous met en évidence les différences:
Fonctionnalité | Inspection visuelle manuelle | 2D AOI Inspection |
Vitesse d'inspection | Plus lent en raison de la fatigue humaine et du jugement subjectif | Traitement et analyse plus rapides adaptés à la production à haut volume |
Déborder | Limité par la vitesse humaine et la cohérence | Un débit significativement plus élevé permet des inspections rapides |
Cohérence | Moins cohérent, sujet aux erreurs | Haute cohérence sans fatigue ni subjectivité |
Les fabricants apprécient 2D AOI pour sa capacité à détecter les défauts au début du processus , empêchant les conseils défectueux de progresser et de réduire les retouches coûteuses. Le système propose :
· Haute précision en utilisant un traitement d'image avancé.
· Vitesses d'inspection rapide pour le débit élevé.
· Résultats cohérents et objectifs.
· Erreur humaine réduite.
· Configuration rapide pour différentes conceptions de cartes.
· Classification des défauts par type et gravité.
· Dogue des données pour le contrôle de la qualité.
· Économies de coûts à long terme.
· Amélioration continue de la qualité.
· Intégration transparente avec les lignes SMT.
· Rétroaction en temps réel pour correction immédiate.
· Inspection sans contact pour protéger les composants.
Malgré ses avantages, 2D AOI a des limites . Le système ne peut pas effectuer une véritable inspection de la co-planarité ou fournir des données de mesure volumétriques. Il produit souvent un taux d'appel de faux plus élevé par rapport aux systèmes plus avancés. Certains défis courants comprennent:
· Incapacité à inspecter les joints de soudure cachés ou les défauts sous les composants.
· Mesure de hauteur restreinte, ce qui rend difficile l'évaluation des pièces de forme plus haute ou irrégulière.
· Défauts de soudure subtils ou cachés manqués, tels que de petits vides.
· Augmentation des faux appels, nécessitant des étapes de vérification supplémentaires.
Ces limitations signifient que 2D AOI fonctionne mieux pour les défauts planes et les planches simples. Pour les assemblages complexes ou les applications critiques, les fabricants peuvent avoir besoin de compléter 2D AOI avec d'autres méthodes d'inspection.
Les systèmes 2D AOI jouent un rôle vital dans la fabrication d'électronique moderne. Les entreprises comptent sur 2D AOI pour maintenir une qualité et une efficacité de haute qualité sur leurs lignes de production. La technologie excelle à inspecter les cartes de circuits imprimés (PCB s) pour les défauts au niveau de la surface. Les fabricants choisissent 2D AOI car il offre une inspection rapide, fiable et cohérente sans ralentir la production.
Les fabricants d'électronique utilisent le 2D AOI le plus fréquemment. Le système vérifie les composants manquants, les placements incorrects et les erreurs de soudage. Les caméras haute résolution et le traitement d'image avancé permettent à 2D AOI de détecter rapidement les petits défauts. Cette capacité prend en charge la production à haut volume, où la vitesse et la précision sont essentielles.
Astuce: 2D AOI est idéal pour les fabricants qui ont besoin d'inspecter un grand nombre de PCB simples ou standard.
La liste suivante met en évidence les applications communes de 2D AOI dans l'industrie de l'électronique:
· Assemblage de la technologie de montage en surface (SMT): 2D AOI inspecte les cartes après placement et soudage des composants. Il identifie les composants mal placés, manquants ou biaisés.
· Inspection de technologie à travers le trou (THT): Le système vérifie l'insertion et le soudage corrects des pièces à travers.
· Inspection de la pâte de soudure: 2D AOI vérifie la présence et l'alignement de la pâte de soudure avant le reflux.
· Vérification finale de l'assemblage: La technologie garantit que tous les composants sont présents et correctement orientés avant que le produit ne passe à l'étape suivante.
· Audits de contrôle de la qualité: les fabricants utilisent 2D AOI pour un échantillonnage aléatoire et des audits pour maintenir le contrôle des processus.
2D AOI trouve également l'utilisation dans d'autres industries qui nécessitent une inspection rapide au niveau de la surface. Cependant, la fabrication électronique reste le champ principal en raison de la nécessité d'une inspection rapide et à volume élevé PCB. Les industries des dispositifs automobiles et médicaux nécessitent souvent une inspection plus avancée, ils ont donc tendance à utiliser 3D AOI pour des planches complexes avec des joints cachés.
Un flux de travail 2D AOI typique implique les étapes suivantes:
1. Le système capture une image plate du PCB à l'aide d'une caméra haute résolution.
2. Le logiciel de traitement d'image compare l'image capturée à une référence.
3. Le système signale toutes les différences comme défauts potentiels.
4. Les opérateurs examinent les conseils signalés pour une action supplémentaire.
2D AOI fournit une solution rentable pour détecter les défauts au début du processus. En attrapant les erreurs avant l'assemblage final, les fabricants réduisent les retouches et la ferraille. La technologie soutient l'amélioration continue et aide les entreprises à répondre à des normes de qualité strictes.
Les systèmes 3D AOI utilisent des techniques d'imagerie avancées pour capturer des informations détaillées sur les circuits imprimés. Ces systèmes utilisent plusieurs caméras et lumière structurée, comme la technologie Moiré, pour scanner la carte sous plusieurs angles. La 3D de Koh Young AOI , par exemple, utilise la technologie de Moiré multi-projection propriétaire pour générer de véritables données volumétriques. Cette approche mesure la hauteur, le volume et la coplanarité des joints et composants de soudure. Les caméras à haute résolution, parfois avec une résolution de 8 µm ou 15 µm , permettent une mesure précise des plus petites parties. L'extension de l'axe Z augmente la plage de mesure de la hauteur, ce qui permet d'inspecter les composants hauts. Les algorithmes spécialisés traitent les données 3D, la hauteur de la broche de mesure, la hauteur du filet de soudure et la détection des ponts. Le système effectue l'imagerie et l'inspection en parallèle, ce qui permet des mesures 3D rapides et précises. Cette imagerie basée sur la profondeur améliore considérablement la précision de détection des défauts en réduisant les faux appels et s'échappe.
3D AOI offre plusieurs avantages pour la fabrication d'électronique, en particulier lors de l'inspection du complexe ou de densément peuplé PCB. La technologie offre une grande précision et une précision dans la détection des défauts. Il capture des données topographiques détaillées, permettant l'inspection des variations de hauteur et des caractéristiques de surface qui sont essentielles dans les assemblages complexes. 3D AOI détecte des défauts tridimensionnels tels que la déformation, la flexion et les fils levés - les édifices que 2D AOI manque souvent. Le système inspecte non seulement la surface supérieure, mais aussi les côtés et le bas des composants, permettant la détection de défauts comme les pièces tombales et les pièces biaisées. Les algorithmes logiciels avancés, y compris l'apprentissage automatique , améliorent la précision de détection des défauts et l'adaptabilité. Les systèmes 3D AOI fournissent des vitesses d'inspection plus rapides que les méthodes manuelles et ne nécessitent pas de contact physique, préservant les composants délicats. L'adaptabilité de 3D AOI convient aux industries avec une complexité en évolution de PCB, comme l'automobile, l'aérospatiale et les dispositifs médicaux. Comparé à l'inspection automatisée des rayons X, 3D AOI reste plus rentable pour l'inspection de surface tout en fournissant une analyse détaillée.
Astuce: 3D AOI excelle à identifier les défauts tridimensionnels qui ont un impact sur la fiabilité dans les applications à haute densité et à haute fiabilité.
Malgré ses forces, 3D AOI a certaines limites. Les systèmes sont plus complexes et plus chers que 2D AOI, ce qui entraîne des coûts d'investissement et de maintenance initiaux plus élevés. 3D AOI nécessite une plus grande puissance de calcul pour traiter les grands volumes de données 3D, ce qui peut ralentir la vitesse d'inspection. Les méthodes de balayage, telles que la triangulation laser, impliquent un balayage de surface détaillé et peuvent réduire le débit par rapport à la 2D AOI. Ces facteurs rendent 3D AOI moins adapté aux lignes de production simples et à grande vitesse où le coût et la vitesse sont les principales priorités. Les fabricants doivent peser ces limites par rapport à la nécessité d'une détection avancée des défauts et d'une inspection complète.
Les systèmes 3D AOI sont devenus des outils essentiels dans la fabrication d'électronique moderne. Leurs capacités d'imagerie avancées permettent aux fabricants d'inspecter des assemblages complexes avec une grande précision. Ces systèmes utilisent la perception de la profondeur et les angles de vision multiples pour détecter les défauts que les méthodes 2D traditionnelles manquent souvent.
De nombreuses industries s'appuient sur 3D AOI pour leurs tâches d'inspection les plus exigeantes. La technologie prend en charge les lignes de production à grande vitesse, où des milliers de pièces se déplacent par inspection toutes les heures. Les opérateurs reçoivent des commentaires immédiats, ce qui les aide à ajuster les processus et à maintenir des normes de qualité.
Remarque: 3D AOI maintient la vitesse d'inspection sans sacrifier la précision, ce qui le rend idéal pour les environnements à haut débit.
Les fabricants choisissent 3D AOI pour plusieurs applications critiques:
· Les lignes de montage à haute densité SMT et SMD, où les composants miniaturisés et densément emballés nécessitent une inspection précise.
· Détection de défauts tels que une mauvaise polarité, un désalignement et des pièces manquantes, qui sont difficiles à identifier avec les systèmes 2D.
· Mesure du volume et de la forme du joint de soudure, surmonter des problèmes tels que les réflexions spéculaires et l'observation qui limitent 2D AOI.
· Compensation de la chaîne de conseil et de l'inter-réflexion du conseil d'administration, qui peut provoquer des inexactitudes dans les inspections 2D.
· Inspection des conseils complexes dans les industries ayant des exigences de qualité strictes, y compris les secteurs de l'électronique grand public, de l'automobile et de l'aérospatiale.
Les systèmes AOI 3D excellent dans les environnements où la fiabilité ne peut pas être compromise. Les constructeurs automobiles et aérospatiaux, par exemple, dépendent de l'inspection 3D pour saisir des défauts cachés qui pourraient entraîner des pannes de produits. Les sociétés d'électronique grand public utilisent 3D AOI pour s'assurer que chaque appareil répond aux normes de performance et de sécurité élevées.
Un flux de travail 3D AOI 3D implique la numérisation de la carte sous plusieurs angles. Le système crée une carte 3D détaillée, mesurant la hauteur et le volume de chaque composant et joint de soudure. Les algorithmes avancés analysent ces données, signalant les écarts par rapport à la norme. Les opérateurs peuvent ensuite examiner les éléments signalés et prendre des mesures correctives.
La flexibilité de 3D AOI lui permet de s'adapter aux nouvelles conceptions de la carte et d'évolution des exigences de fabrication. À mesure que les composants électroniques deviennent plus petits et plus complexes, l'inspection 3D garantit que la qualité reste cohérente. Les fabricants bénéficient d'une réduction des faux appels, d'une amélioration de la détection des défauts et des processus de production optimisés.
Astuce: 3D AOI est le choix préféré pour les fabricants qui ont besoin d'une inspection précise et fiable dans des environnements de production complexes rapides.
Les capacités de détection définissent les bases de tout système d'inspection optique automatisé. Dans la comparaison 2D vs 3D AOI, chaque méthode offre des forces et des faiblesses uniques. Les systèmes AOI 2D s'appuient sur l'imagerie descendante pour identifier les défauts au niveau de la surface. Ces systèmes excellent pour repérer les composants manquants, les erreurs de polarité et la mauvaise application de la pâte de soudure. Cependant, ils luttent avec des défauts cachés ou volumétriques car ils manquent de perception de la profondeur.

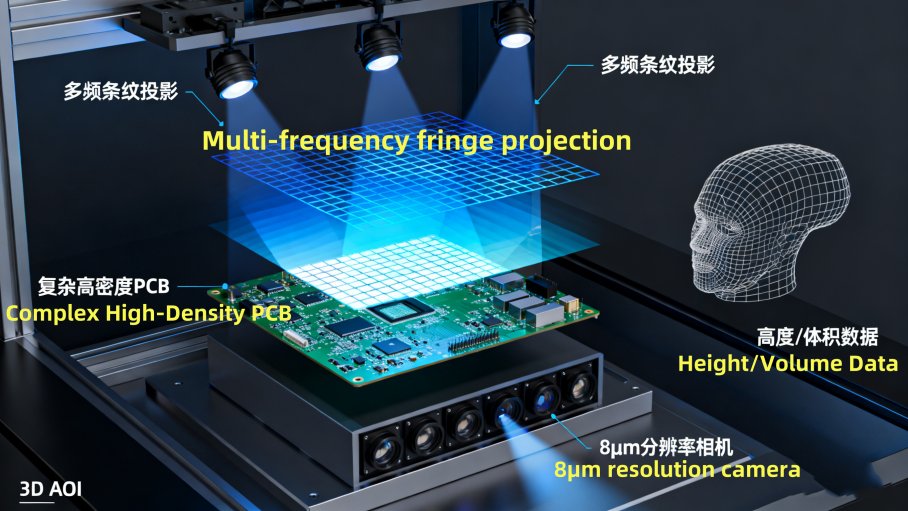

Les systèmes AOI 3D utilisent une lumière structurée et plusieurs caméras pour créer une carte tridimensionnelle de la carte. Cette approche permet une mesure précise de la hauteur des composants, de la coplanarité et du volume de soudure. En conséquence, la 3D AOI détecte des problèmes comme les épingles levées, la soudure insuffisante et le warpage de package - définit que 2D AOI manque souvent.
Le tableau suivant met en évidence les différences de taux de faux positifs et de précision de détection des défauts:
AOI Type de système | Taux de faux positifs | Précision de détection des défauts | Notes sur les faux négatifs |
Legacy 2d AOI (basé sur des règles) | Jusqu'à ~ 50% | ~ 85–90% | Plus élevé en raison du manque d'informations en profondeur |
3d enrichis AOI | Réduit à moins de 10% (4–6%) | 97–99% | Plus bas en raison des données de profondeur 3D |
Les systèmes AOI 3D réduisent considérablement les faux positifs et améliorent la détection globale des défauts. Les fabricants qui ont besoin de capacités d'inspection avancées choisissent souvent 3D AOI pour ses performances supérieures.
Remarque: 3D AOI fournit une inspection plus complète en capturant à la fois des défauts de surface et volumétriques, ce qui le rend idéal pour les assemblages complexes.
La vitesse et le coût jouent un rôle essentiel dans la sélection d'un système AOI. Les systèmes 2D vs 3D AOI diffèrent considérablement dans ces domaines. 2D AOI offre des vitesses d'inspection plus rapides et un investissement initial inférieur. Ces systèmes nécessitent une configuration moins complexe et une formation minimale des opérateurs. Les fabricants peuvent déployer 2D AOI rapidement dans des environnements à haut volume.
Les systèmes AOI 3D exigent un prix d'achat initial plus élevé et une configuration plus spécialisée. La technologie nécessite un étalonnage, une formation continue et une plus grande puissance de calcul. Les coûts de maintenance ont également tendance à être plus élevés en raison de la complexité du système. Cependant, 3D AOI offre des capacités d'inspection améliorées et peut réduire les défauts coûteux au fil du temps.
Le tableau ci-dessous compare le coût total de possession et les demandes opérationnelles:
Aspect | Systèmes 2D AOI | Systèmes 3D AOI |
Prix d'achat initial | Commence autour de 3 200 $ | Peut dépasser 110 000 $ |
Coût de maintenance annuel | 5 000 $ à 15 000 $ (basse extrémité) | 5 000 $ à 15 000 $ (haut de gamme) |
Configuration standard | Configuration spécialisée, étalonnage et formation | |
Exigences opérationnelles | Complexité plus faible | Complexité plus élevée, connaissances spécialisées |
Considération du retour sur investissement | Réduire les coûts initiaux et de maintenance | Des coûts plus élevés, mais une amélioration de la détection des défauts |
Les systèmes AOI 3D nécessitent un investissement plus important mais offrent des avantages à long terme grâce à une détection améliorée des défauts et à une réduction des retouches. Les petits fabricants peuvent préférer 2D AOI pour son abordabilité et sa facilité d'utilisation.
L'adéquation de l'application dépend du type d'assemblage de la carte de circuit imprimé et des capacités d'inspection requises. Les systèmes 2D vs 3D AOI répondent chacun à différents besoins de production. 2D AOI fonctionne mieux pour des assemblages plus simples PCB avec des fonctionnalités principalement au niveau de la surface. Ces systèmes fournissent une inspection rapide et rentable pour les cartes standard et les premiers stades de la ligne SMT.
3D AOI excelle dans l'inspection des assemblages complexes qui nécessitent des contrôles de mesure de la profondeur et de coplanarité. La technologie identifie les défauts impliquant la hauteur des composants, le volume de soudure et le warpage. Les industries telles que l'automobile, l'aérospatiale et les dispositifs médicaux dépendent souvent de l'AOI 3D pour répondre aux normes de qualité strictes.
Le tableau ci-dessous résume le type AOI s'adapte à chaque application:
AOI Type | Types d'assemblage appropriés PCB | Capacités d'inspection clés | Raisonnement |
2d AOI | Assemblages plus simples PCB avec des fonctionnalités 3D moins complexes | Défauts au niveau de la surface tels que la mauvaise application de la pâte de soudure, les erreurs de polarité, les pièces manquantes | Rentable et rapide; déployé au début de la ligne SMT; limité à l'imagerie descendante |
3D AOI | Assemblages plus complexes PCB nécessitant des contrôles de mesure de la profondeur et de coplanarité | Défauts impliquant la hauteur des composants, le volume, la coplanarité tels que la soudure insuffisante, les épingles levées, le warpage de package | Utilise des caméras lumineuses et multi-angles structurées pour une détection précise des défauts 3D |
Astuce: les fabricants doivent correspondre à leur système d'inspection optique automatisé à la complexité de leurs conseils et aux exigences de fiabilité de leur industrie.
La décision 2D vs 3D AOI façonne l'efficacité de l'inspection et la qualité globale des produits finis. En comprenant les forces de chaque système, les fabricants peuvent optimiser leur processus d'inspection et obtenir de meilleurs résultats.
Les systèmes hybrides AOI réunissent les meilleures caractéristiques des technologies d'inspection 2D et 3D. Les fabricants utilisent ces systèmes pour répondre à la complexité croissante des circuits imprimés modernes. En combinant deux méthodes d'inspection dans une seule machine, les systèmes hybrides AOI fournissent un contrôle de qualité flexible, efficace et complet.
Les systèmes hybrides AOI offrent plusieurs avantages clés:
· 2D AOI fournit une imagerie fiable et de haute qualité pour les composants visibles . Il fonctionne bien pour détecter les défauts simples et maintient les coûts d'inspection bas.
· 3D AOI étend les capacités d'inspection aux joints de soudure cachés, aux mesures de hauteur et à la détection des défauts complexes. Il trouve des problèmes que 2D AOI ne peut pas voir.
· Les systèmes hybrides appliquent 2D AOI où il est suffisant et basculez en 3D AOI pour une inspection avancée. Cette approche permet d'économiser du temps et de l'argent tout en améliorant la couverture des défauts.
· Les fabricants peuvent inspecter rapidement et efficacement les produits, en correspondant de la méthode d'inspection aux besoins spécifiques de chaque zone de carte.
Le système Yri-V hybride AOI de Yamaha Motor montre comment cette technologie fonctionne dans la pratique. Le Yri-V intègre l'inspection 2D et 3D avec une caméra angulaire à 4 directions et un projecteur 3D à 8 directions. Cette configuration réalise la vitesse et la précision d'inspection de pointe. Le système excelle à inspecter les composants ultra-petit et à pas et les finitions de surface miroir, qui sont difficiles pour les systèmes traditionnels AOI. L'automatisation alimentée par AI dans le YRI-V simplifie la création et le réglage des données d'inspection. Les opérateurs ont besoin de compétences moins spécialisées, ce qui rend le système plus facile à utiliser. L'approche hybride soutient une inspection rapide et précise des composants divers et complexes PCB. Il répond aux exigences de la production moderne SMT, où les planches sont plus petites, plus denses et plus fonctionnelles que jamais.
Astuce: les systèmes hybrides AOI aident les fabricants à équilibrer la vitesse, le coût et la précision d'inspection. Ils fournissent une solution pratique pour le défi 2D vs 3D AOI dans l'industrie de l'électronique d'aujourd'hui.
Les systèmes hybrides AOI continuent d'évoluer. À mesure que les PCB deviennent plus complexes, ces systèmes joueront un rôle plus important dans la qualité et la fiabilité des produits. Les fabricants qui investissent dans un hybride AOI obtiennent la flexibilité pour adapter leur stratégie d'inspection à mesure que la technologie progresse.
La complexité de la carte joue un rôle central dans la sélection du système droit AOI pour tout assemblage de cartes de circuit imprimé. À mesure que le nombre de composants, la densité et l'utilisation des technologies de package avancées augmentent, les fabricants ont besoin de données d'inspection à la fois fiables et reproductibles. Des planches simples avec des composants principalement au niveau de la surface bénéficient de 2D AOI . Ces systèmes utilisent l'imagerie descendante pour vérifier les pièces manquantes et les erreurs de soudure. Ils offrent une inspection rapide et des économies de coûts, ce qui les rend idéales pour la production PCB à volume élevé.
Cependant, à mesure que la complexité augmente, 2D AOI fait face à des défis. Les ombres, les variations d'éclairage et le manque d'informations en profondeur limitent son efficacité. Le complexe PCB présente souvent des composants miniaturisés, des dispositions denses et des conceptions multicouches. Dans ces cas, 3D AOI devient essentiel. Les systèmes 3D AOI utilisent plusieurs caméras ou technologie laser pour capturer les données de hauteur et de volume . Cela leur permet de détecter des défauts comme la déformation, les fils levés et les problèmes de coplanarité - des problèmes que 2D AOI ne peuvent pas voir.
Les fabricants dans des industries tels que l'automobile et l'électronique industrielle comptent sur la 3D AOI pour les conseils complexes. Ces systèmes fournissent des données de mesure complètes qui répondent aux normes IPC-610. Cela permet une détection précoce de la dérive de processus et prend en charge les objectifs zéro-défaut.
AOI Système | La complexité minimale du conseil | La complexité maximale du conseil |
2d AOI | Planches plus simples avec inspections au niveau de la surface; efficace pour détecter les composants manquants et les erreurs de soudage; priorise la vitesse et la rentabilité | Des cartes moins complexes sans défauts volumétriques ou liés à la hauteur; Généralement non adapté aux conseils multicouches ou à haute densité |
3D AOI | Les conseils nécessitant une inspection volumétrique, y compris la mesure de la hauteur; Convient pour détecter les défauts complexes comme les pistes levées et les problèmes de coplanarité | Disposages de la carte à haute densité, multicouches et complexes exigeant une détection détaillée des défauts 3D; Utilisé dans les secteurs de l'électronique automobile et industriel |
CONSEIL: Pour une densité élevée, multicouche ou miniaturisée PCB S, 3D AOI fournit la précision de mesure et la détection des défauts nécessaires pour une inspection fiable.
Les exigences de fiabilité diffèrent d'une sélection des industries à l'autre et influencent directement la sélection AOI. Des secteurs tels que l'automobile, l'aérospatiale et les dispositifs médicaux exigent les niveaux les plus élevés de fiabilité des produits. Dans ces domaines, même un seul défaut peut entraîner des rappels coûteux ou des problèmes de sécurité. AOI Les systèmes doivent fournir des résultats d'inspection cohérents et précis pour répondre aux normes de qualité strictes.
Plusieurs facteurs façonnent la fiabilité dans la sélection AOI :
Facteur | Explication |
Type d'inspection | Détermine si le AOI inspecte au niveau de la carte, du composant ou du niveau SMT, des besoins de l'industrie correspondant. |
Résolution d'image | Une résolution élevée est essentielle pour détecter de minuscules défauts communs dans les secteurs de haute fiabilité. |
Vitesse d'inspection | Doit correspondre à l'échelle de production; Un débit élevé est nécessaire sans défauts manquants. |
Caractéristiques d'automatisation | L'automatisation réduit l'erreur humaine, soutenant la qualité cohérente dans les industries critiques. |
Précision et fiabilité | Fondamental pour répondre aux normes strictes et assurer la cohérence de la détection des défauts. |
Intégration avec d'autres systèmes | L'intégration transparente prend en charge les lignes de production complexes typiques de l'automobile / aérospatiale. |
Support après-vente | Un soutien continu garantit une fiabilité à long terme dans les secteurs exigeants. |
AOI Les systèmes permettent une détection précoce des défauts, ce qui réduit les erreurs de production coûteuses et améliore la fiabilité des dispositifs électroniques. Les technologies avancées AOI, y compris l'imagerie AI et 3D, s'adaptent aux conceptions complexes PCB et à des taux de défaut inférieurs. Par exemple, l'équipement AOI peut réduire les taux de défaut de 2% à 0,5% en automatisant des inspections qui autrement prendraient du temps. Cette amélioration de la détection des défauts conduit à une fiabilité plus élevée des produits et à la satisfaction du client.
Remarque: La sélection du système droit AOI pour les industries à haute fiabilité garantit que chaque assemblage de cartes de circuit imprimé répond aux normes de qualité les plus strictes.
Le budget reste une considération clé lors du choix entre les systèmes 2D et 3D AOI. 2D AOI offre un investissement initial inférieur et une réduction des coûts de maintenance. Ces systèmes conviennent que les fabricants axés sur la production PCB à volume élevé et sensible au coût. Ils fournissent une inspection rapide pour les conseils plus simples, aidant les entreprises à contrôler les dépenses.
Les systèmes 3D AOI nécessitent un investissement initial plus élevé. La technologie d'imagerie avancée et les fonctionnalités logicielles ajoutent au coût. La maintenance et la formation des opérateurs augmentent également les dépenses. Cependant, 3D AOI offre une valeur à long terme en réduisant les taux de défaut et en améliorant la fiabilité des produits. Pour le complexe PCB, l'investissement dans 3D AOI est souvent payant par des échecs et moins de retravails.
Les fabricants doivent peser le coût total de la possession par rapport aux avantages d'une meilleure précision d'inspection. La sélection de l'équipement AOI basé sur le volume de production, la complexité des produits et les objectifs de fiabilité garantit que le système répond aux exigences budgétaires et de qualité. Une formation appropriée et une maintenance régulière aident à maximiser le retour sur investissement.
Astuce: Pour les fabricants avec des budgets limités et des planches simples, 2D AOI offre une solution pratique. Pour ceux qui produisent des électroniques complexes ou nécessitant une forte fiabilité, investir dans la 3D AOI peut entraîner des économies à long terme significatives.
La sélection d'un système AOI ne consiste pas seulement à répondre aux besoins d'inspection d'aujourd'hui. Les fabricants doivent également considérer comment leur investissement fonctionnera à mesure que la technologie et les exigences de l'industrie évoluent. L'industrie électronique continue de progresser vers une plus grande miniaturisation, une densité de composants plus élevée et des normes de qualité plus strictes. Ces tendances poussent les systèmes AOI pour fournir des inspections plus précises, fiables et riches en données.
Les systèmes 2D AOI s'appuient sur la comparaison et le contraste d'image. Cette approche fonctionne bien pour les planches simples mais lutte avec des composants complexes ou miniaturisés. En conséquence, 2D AOI produit souvent des taux de faux appel et d'échappement plus élevés. Les systèmes quasi-3D ou 2.5D offrent quelques améliorations mais font toujours face à des limitations similaires. En revanche, les systèmes True 3D AOI utilisent une inspection basée sur la mesure. Ils fournissent des données précises sur la hauteur des composants, le volume de joint de soudure et la coplanarité. Cela réduit les faux appels et s'échappe, aidant les fabricants à optimiser les processus et à se rapprocher de la production zéro. Pour les entreprises visant une fabrication de haute qualité, investir dans la 3D AOI est souvent logique, même avec des coûts initiaux plus élevés.
Le tableau ci-dessous résume les facteurs clés qui influencent les décisions AOI à l'épreuve des futurs:
Aspect | Résumé |
Conducteurs | Miniaturisation, électronique complexe, demande de produits à défaut zéro, croissance des secteurs automobile / médical |
Défis | Coût et complexité initial élevés de 3D AOI, besoin d'une programmation spécialisée, mises à jour en cours |
Opportunités | Intégration AI / ML pour une meilleure détection des défauts, l'expansion dans l'emballage avancé, les interfaces conviviales |
Tendances futures | Passer à la vraie 3D AOI, AI / ML pour l'analyse prédictive, inspection en ligne en temps réel, intégration numérique MES / ERP, Focus durabilité |
Tendances du marché régional | Asie-Pacifique mène en volume; L'Amérique du Nord / l'Europe se concentre sur les secteurs de grande valeur et à haute fiabilité |
Justification des investissements | 3D AOI réduit les faux appels, fournit des données fiables, prend en charge l'industrie 4.0, essentielle pour la fabrication premium |
Astuce: les fabricants planifiant pour l'avenir devraient rechercher des systèmes AOI qui prennent en charge l'IA et l'apprentissage automatique, l'intégration des données en temps réel et la compatibilité avec les systèmes de fabrication numérique.
Comme les progrès de la technologie AOI, les systèmes avec des logiciels flexibles, du matériel modulaire et un fort support des fournisseurs s'adapteront plus facilement aux nouvelles exigences. Les entreprises devraient également considérer la facilité des mises à jour logicielles, la possibilité de gérer de nouveaux types de composants et l'intégration du système avec les réseaux de données d'usine. Le choix d'un système AOI prêt pour l'avenir aide les fabricants à rester compétitifs à mesure que les normes de l'industrie et les attentes des clients augmentent.
Les fabricants doivent sélectionner 2D AOI pour une inspection efficace et rentable des assemblages PCBA simples, tandis que 3D AOI convient à des planches complexes avec des exigences de qualité strictes . alignement AOI avec les besoins d'inspection , la complexité du produit et le budget garantissent des résultats optimaux. Les entreprises bénéficient de la consultation AOI les fournisseurs, de la réalisation d'essais et de l'examen de l'étalonnage du système et du soutien avant de finaliser les décisions. Revisiter le guide de comparaison et de décision permet de garantir que la solution choisie correspond à l'évolution des exigences de production.
2D AOI inspecte les cartes à l'aide d'images plates sous un seul angle. 3D AOI utilise plusieurs angles et une lumière structurée pour mesurer la hauteur et le volume, détectant des défauts plus complexes.
2D AOI ne peut pas détecter des problèmes de joint de soudure cachés. Il inspecte uniquement les surfaces visibles. 3D AOI fournit des informations de profondeur et peut identifier des défauts cachés ou volumétriques.
2D AOI fonctionne mieux pour la production à haute vitesse et à volume élevé. Il offre une inspection plus rapide et une baisse des coûts. 3D AOI convient les lignes plus lentes avec des planches complexes.
Les systèmes 3D AOI ont besoin de plus de maintenance et d'étalonnage. Leurs caméras et logiciels avancés nécessitent des mises à jour régulières. Les systèmes 2D AOI ont un entretien plus simple.
AOI Les systèmes captent les défauts au début du processus. Ils empêchent les conseils d'administration défectueux d'avancer. Cela réduit les retouches, réduit les coûts et améliore la fiabilité globale des produits.
Les systèmes hybrides AOI combinent les forces de l'inspection 2D et 3D. Ils offrent une couverture flexible et complète. Les fabricants ayant une complexité variée du conseil d'administration voient souvent de forts rendements des systèmes hybrides.
Les opérateurs ont besoin d'une formation de base pour 2D AOI. 3D AOI et les systèmes hybrides nécessitent des compétences plus avancées, y compris l'étalonnage et l'utilisation des logiciels. De nombreux fournisseurs offrent des programmes de formation.
Les systèmes les plus modernes AOI prennent en charge l'intégration avec les logiciels MES ou ERP. Cela permet le partage de données en temps réel et le contrôle des processus, soutenant les initiatives de l'industrie 4.0.
