La plupart des BGA problèmes void ne sont pas trouvés là où ils ont été créés.
Ils sont retrouvés beaucoup plus tard, une fois que les produits ont été expédiés, stressés et retournés sans explication évidente.
Les usines disent souvent qu'elles « inspectent » les vides. Ce qu'ils veulent vraiment dire, c'est qu'ils enregistrent les preuves après coup . Le vide est déjà là. Le processus qui l’a créé a déjà progressé.
Pour comprendre pourquoi les vides reviennent sans cesse, les ingénieurs doivent regarder au-delà du résultat de l’inspection et examiner le mécanisme qui se cache derrière celui-ci. Cela nécessite de comprendre non seulement ce que montre l'image radiologique, mais aussi comment fonctionne l'inspection par rayons X en électronique et comment ses données peuvent être utilisées comme retour d'information plutôt que comme jugement.
Lorsque l’inspection aux rayons X est traitée comme un outil de rétroaction plutôt que comme une porte de réussite/échec, il devient possible de retracer la formation de vides jusqu’à sa source et d’empêcher la réapparition du même défaut.
Les vides BGA sont dangereux précisément parce qu'ils se comportent poliment au début.
Ils ne court-circuitent pas, ne coupent pas les signaux et ne s'annoncent pas lors des tests fonctionnels.
La carte s'allume. Les chiffres semblent normaux. Tout le monde avance.
Ce que fait le vide, c'est attendre.
Il se trouve à l'intérieur du joint de soudure, réduisant la zone de contact et concentrant les contraintes, tandis que le produit entre dans la vie réelle : chaleur, charge, vibrations et temps.
Au moment où l’assemblage commence à échouer, le processus qui l’a créé a disparu depuis longtemps et les preuves sont enterrées.
Ce retard n'est pas un accident de la physique.
C'est la raison pour laquelle les vides s'échappent des usines et reviennent sous forme de problèmes de fiabilité.
Un vide n’affaiblit pas uniformément un joint de soudure.
Cela crée un déséquilibre thermique, mécanique et éventuellement structurel.
La chaleur peine à s’échapper par un joint comportant des cavités internes.
Les contraintes s'accumulent sur les bords du vide au lieu de se propager naturellement à travers la soudure.
Sous cyclage thermique, ces points de contrainte deviennent des origines de fissures.
L’échec est rarement dramatique.
Cela se manifeste par un comportement intermittent, des défauts sensibles à la température ou une fatigue en début de vie qui défie toute explication simple.
C'est pourquoi les défaillances liées aux vides sont souvent diagnostiquées à tort comme des problèmes de qualité des composants plutôt que comme des problèmes de processus.
Un vide n’affaiblit pas uniformément un joint de soudure.
Cela crée un déséquilibre thermique, mécanique et éventuellement structurel.
La chaleur peine à s’échapper par un joint comportant des cavités internes.
Les contraintes s'accumulent sur les bords du vide au lieu de se propager naturellement à travers la soudure.
Sous cyclage thermique, ces points de contrainte deviennent des origines de fissures.
L’échec est rarement dramatique.
Cela se manifeste par un comportement intermittent, des défauts sensibles à la température ou une fatigue en début de vie qui défie toute explication simple.
C'est pourquoi les défaillances liées aux vides sont souvent diagnostiquées à tort comme des problèmes de qualité des composants plutôt que comme des problèmes de processus.
Les tests électriques peuvent uniquement confirmer qu'un circuit est connecté, et non si le joint de soudure survivra à une contrainte à long terme.
AOI est confronté à une limitation plus fondamentale : il ne peut tout simplement pas voir à l'intérieur des packages terminés en bas.
C'est pourquoi de nombreux défauts critiques liés aux BGA restent invisibles à l'inspection optique seule, comme clairement expliqué dans X-ray vs AOI : quels défauts sont invisibles à l'inspection optique.
En conséquence, les défaillances liées aux vides sont souvent diagnostiquées à tort comme des problèmes de qualité des composants plutôt que comme des problèmes liés au processus.

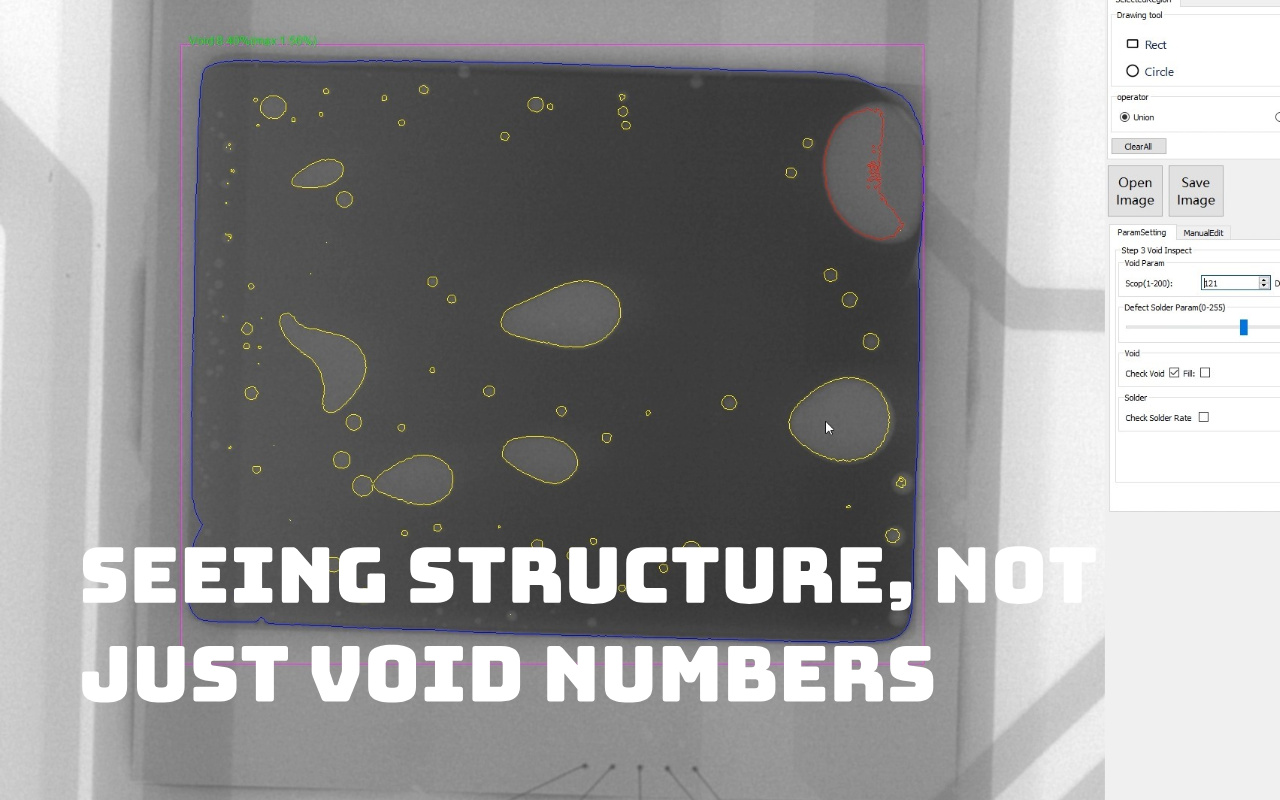

La plupart des discussions sur les vides commencent et se terminent par un pourcentage.
C’est pratique, mesurable et souvent trompeur.
Deux joints de soudure peuvent partager le même pourcentage de vide et se comporter complètement différemment sur le terrain.
Un vide centré sous la boule interfère bien plus avec le flux de chaleur que plusieurs vides plus petits près des bords.
La distribution raconte une histoire que les chiffres seuls ne peuvent pas raconter.
Les rayons X ne mesurent pas seulement la quantité.
Cela révèle la structure – et la structure détermine le comportement.
Un seul grand vide agit comme un défaut dans le verre.
Le stress ne se propage pas autour de lui ; ça rassemble.
Plusieurs petits vides, uniformément répartis, peuvent réduire le volume de soudure tout en permettant le partage de la charge.
La différence n’est pas théorique : elle se manifeste dans la durée de vie en fatigue et la résistance thermique.
Sans rayons X, ces deux conditions semblent identiques aux tests en aval.
Avec les rayons X, la différence est évidente et exploitable.
Une seule image radiographique est une photographie.
Une série d'images est une chronologie.
Lorsque le comportement du vide se répète sur tous les panneaux, cela indique une condition de processus stable, mais défectueuse.
Lorsqu'il dérive progressivement au fil du temps, cela signale une usure, une contamination ou un fluage des paramètres.
La cohérence des tendances est le point où les rayons X cessent d’être une inspection et commencent une surveillance.
Il indique aux ingénieurs non seulement ce qui s’est passé, mais aussi si la situation s’aggrave.

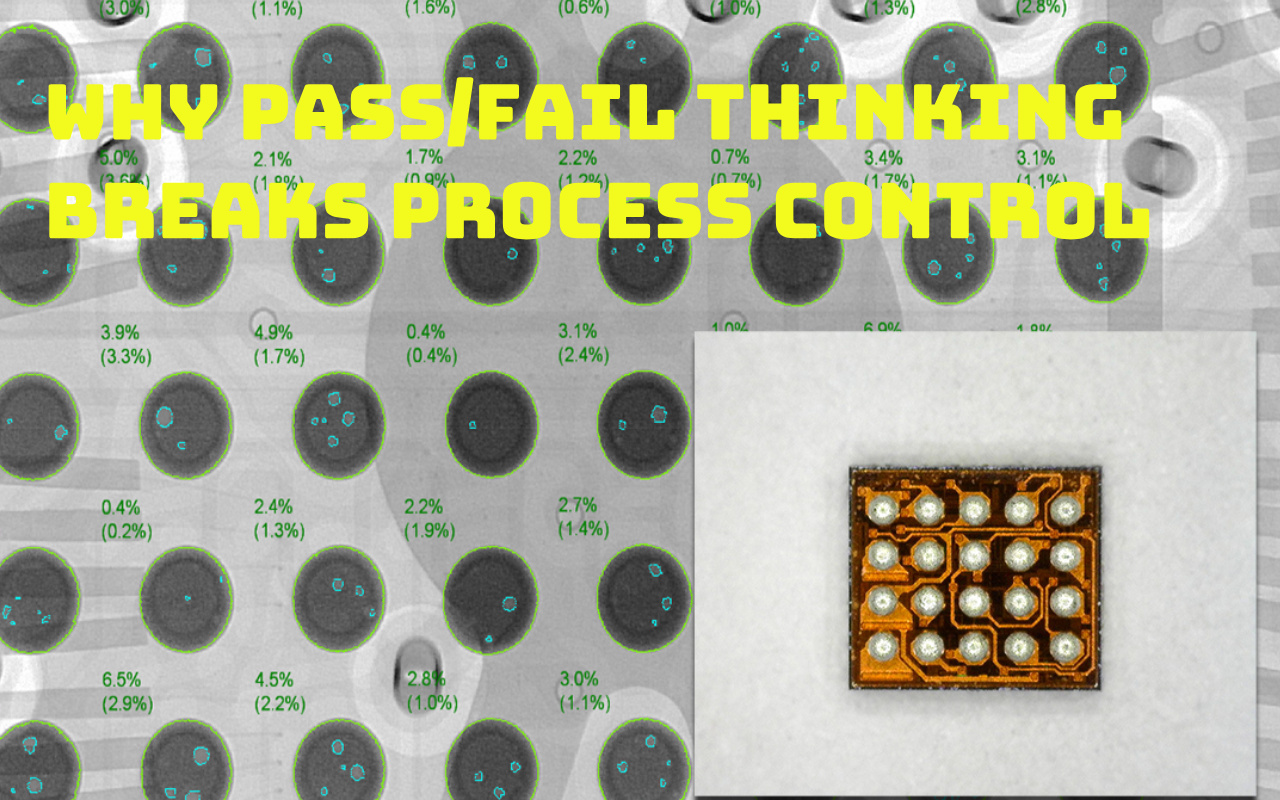

Les normes définissent la ligne minimale entre acceptable et inacceptable.
Ils ne définissent pas l’excellence, la stabilité ou la marge.
Un processus qui vit juste en dessous de la limite n’est pas sain : il est fragile.
Pourtant, de nombreuses usines considèrent le respect des critères IPC comme la preuve que rien ne nécessite d’attention.
Les rayons X révèlent à quel point un processus est proche de ce bord.
Ignorer cette information est un choix et non une limitation.
Réussir ou échouer est simple.
La réalité ne l’est pas.
Les processus dérivent tranquillement.
Collez les âges. pochoir l'usure. Les profils changent.
Aucun de ces éléments ne provoque une défaillance instantanée, mais tous laissent des empreintes digitales à l'intérieur du joint de soudure.
Les jugements binaires effacent ces empreintes digitales.
L'analyse des tendances les préserve.
Utilisée correctement, la radiographie répond à une question unique et puissante :
Qu’a réellement produit le processus ?
Lorsque les paramètres changent, les rayons X confirment si le changement est important.
Lorsque les matériaux changent, cela montre la conséquence et non l’intention.
Cette boucle de rétroaction remplace les arguments par des preuves.
Cela transforme le contrôle des processus de la croyance en l'observation.
La formation du vide commence souvent avant que le composant ne touche la planche.
Un volume de pâte incohérent signifie une disponibilité de flux incohérente.
Une mauvaise libération piège les résidus là où les gaz devraient s'échapper.
Les rayons X ne diagnostiquent pas directement l’impression, mais ils exposent ses résultats.
Lorsque les motifs vides se répètent, l'impression s'effectue souvent à travers le joint de soudure.
Le placement détermine la manière dont la soudure peut se déplacer.
Trop de force restreint le flux. Trop peu permet le déséquilibre.
La coplanarité des composants décide si l'effondrement est uniforme ou chaotique.
Ces effets sont subtils, invisibles lors de la pose et indéniables sous radiographie.
L'articulation se souvient du placement oublié.
La refusion ne crée pas tant de vides qu'elle révèle si les étapes précédentes ont préparé correctement le joint.
Un préchauffage insuffisant laisse le flux inactif.
Les rampes agressives piègent les gaz avant que la fuite ne soit possible.
Le feedback aux rayons X sépare les ajustements nécessaires de la superstition.
Si le vide ne change pas, la cause est ailleurs.

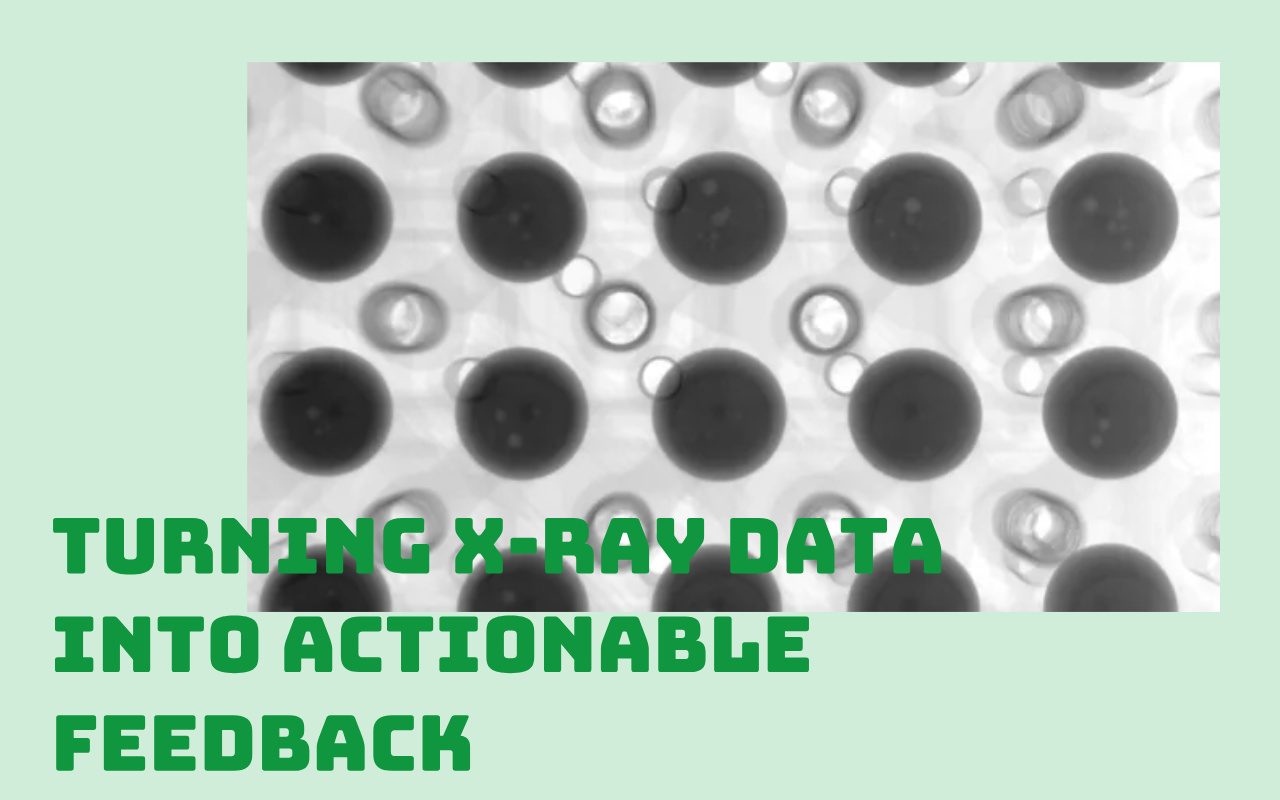

Avant de pouvoir améliorer un processus, il faut d’abord le comprendre.
De nombreuses usines sautent cette étape et passent directement à l’ajustement, en espérant que le prochain changement sera le bon.
Une ligne de base vide n’est pas une cible. C'est une description de la réalité.
Il enregistre ce que produit le processus lorsqu’il fonctionne normalement, avec ses forces et ses défauts intacts.
Cette référence doit inclure des variations (bonnes cartes, cartes moyennes et cartes marginales) car les problèmes de fiabilité ne proviennent pas des moyennes.
Sans base de référence, les ingénieurs n’ont aucun point de référence.
Chaque fluctuation semble urgente, chaque écart est suspect.
Avec une base de référence, le changement devient mesurable et l’amélioration devient délibérée plutôt qu’émotionnelle.
Une image radiographique ne répond qu’à une seule question : qu’est-il arrivé à cette planche ?
Cependant, la production ne se fait pas à partir de planches uniques.
Les vides prennent un sens lorsqu'ils se répètent, dérivent ou se regroupent au fil du temps.
Une lente tendance à la hausse signale souvent une usure du pochoir, un vieillissement de la pâte ou un déséquilibre thermique bien avant l'apparition des pannes.
Ces alertes précoces sont invisibles si les ingénieurs ne s’intéressent qu’à des résultats isolés.
La surveillance des tendances détourne l’attention du blâme vers le comportement.
Il indique aux ingénieurs si le processus est stable, se détériore ou répond à une intervention.
C’est à ce moment-là que les rayons X cessent d’être inspection et commencent à devenir prospective.
Chaque changement de processus est une revendication : cela améliorera les choses.
C’est aux rayons X que cette affirmation est testée.
Sans vérification, les ajustements s’accumulent et interagissent de manière imprévisible.
Les ingénieurs perdent confiance parce qu’ils ne peuvent pas dire quel changement est important et lequel n’a rien fait.
Le retour des rayons X rétablit la clarté en reliant la cause à la conséquence.
Lorsque le comportement du vide ne change pas après un ajustement, le message est simple : la cause première est ailleurs.
Cette honnêteté fait gagner du temps, évite une correction excessive et protège la stabilité du processus.
Les preuves remplacent les arguments et les progrès deviennent reproductibles.
Les moyennes sont confortables car elles simplifient la complexité.
Ils sont également dangereux pour la même raison.
Une moyenne acceptable peut masquer des cas extrêmes où la fiabilité commence à faillir.
Quelques joints présentant des structures vides critiques peuvent exister tranquillement sous un nombre rassurant.
C'est ainsi que les processus réussissent les audits et échouent toujours auprès des clients.
Les images aux rayons X révèlent la distribution, pas seulement l'ampleur.
Ignorer cette information n’est pas une limitation technique, c’est un choix.
Et c’est rarement une sage décision.
Lorsque les rayons X ne sont utilisés qu’après l’apparition d’un problème, ils deviennent un enregistrement historique.
Il explique ce qui n'a pas fonctionné, mais il est trop tard pour l'empêcher.
Au moment où une défaillance déclenche une inspection, les matériaux peuvent avoir changé, l'équipement peut avoir dérivé et les conditions peuvent ne plus correspondre.
L’analyse des causes profondes devient spéculative plutôt que précise.
L’inspection préventive, même à basse fréquence, modifie cette dynamique.
Il permet aux ingénieurs de reconnaître des modèles avant qu'ils ne se transforment en incidents.
La différence ne réside pas dans la machine, mais dans le moment où elle est utilisée.
Les données doivent clarifier les processus et non attribuer la culpabilité.
Lorsque les résultats des radiographies sont utilisés pour pointer du doigt, l’apprentissage s’arrête.
Les opérateurs ajustent leur comportement pour éviter tout contrôle plutôt que pour améliorer les résultats.
Les ingénieurs deviennent prudents au lieu d’être curieux.
Le processus devient rigide, mais pas meilleur.
La réduction du vide nécessite de l’ouverture.
Les rayons X doivent être considérés comme une preuve neutre : ce que le processus a produit, et non pas qui a échoué.
C’est seulement alors que l’amélioration pourra être durable.

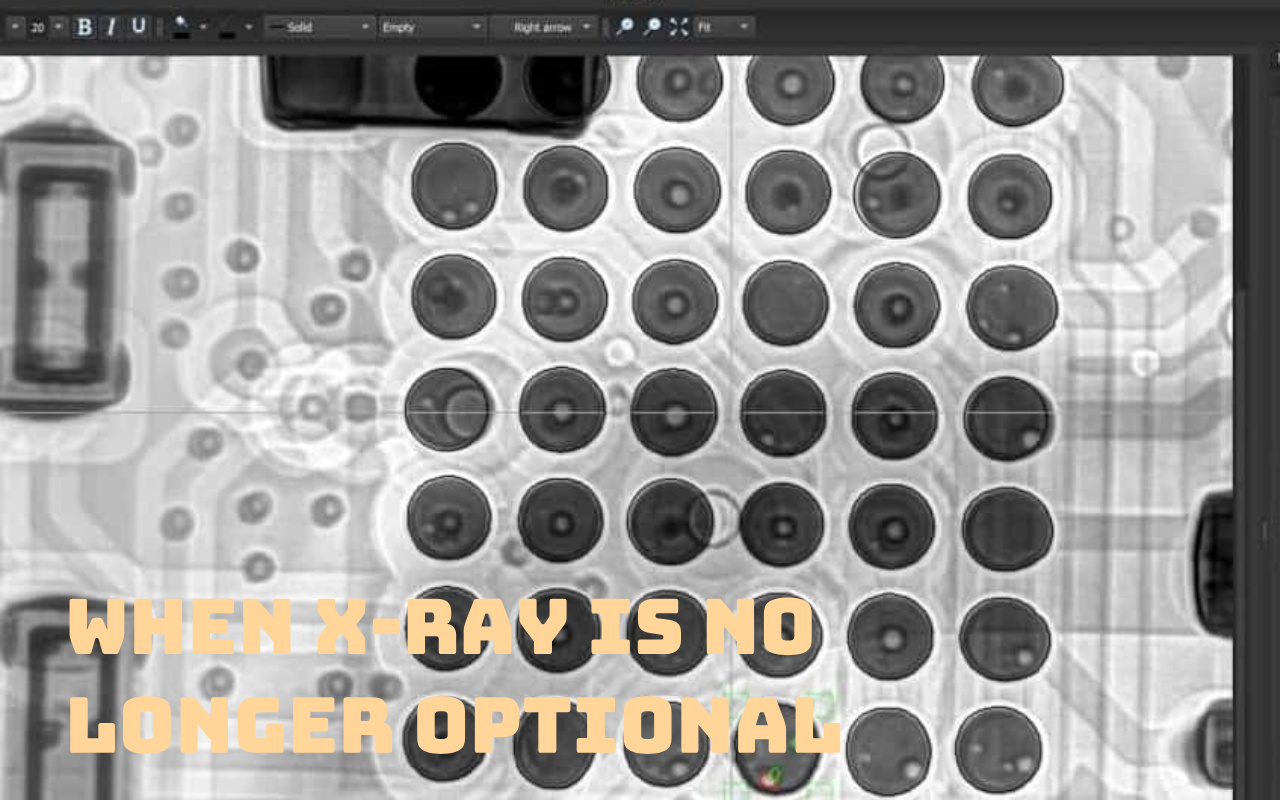

Dans les assemblages de forte puissance, les joints de soudure font partie du système thermique.
Les vides interrompent le flux de chaleur tout aussi sûrement que les mauvais dissipateurs thermiques.
Sans retour de rayons X, ces interruptions restent invisibles jusqu'à ce que les performances se dégradent.
À ce stade, les mesures correctives ne sont plus préventives : elles visent à limiter les dégâts.
Pour les conceptions thermiquement critiques, il n’est pas acceptable de deviner.
Le retour des rayons X fournit la visibilité nécessaire pour contrôler ce qui ne peut pas être vu depuis la surface.
Dans ces cas-là, l’inspection n’est pas facultative : elle est fondamentale.
Le temps ne pardonne pas les produits longue durée.
Les petites imperfections se développent sous l’effet de la répétition, de la chaleur et des vibrations.
Les industries qui exigent de la fiabilité le comprennent.
Ils exigent des preuves non seulement de conformité, mais aussi de contrôle.
Le feedback radiographique fournit cette preuve en montrant le comportement des articulations internes au fil du temps.
C'est pourquoi ces secteurs ne se demandent pas si les rayons X sont nécessaires.
Ils demandent comment il est utilisé.
La distinction compte.
À mesure que les planches deviennent plus épaisses et plus complexes, le comportement thermique devient moins intuitif.
La chaleur ne circule plus uniformément. La fuite de gaz devient imprévisible.
Ce que les ingénieurs souhaitent lors de la refusion n'est souvent pas ce qui se passe réellement sous l'emballage.
La radiographie révèle cet écart entre l’intention et le résultat.
Dans les tableaux complexes, la visibilité n’est pas un luxe.
C’est le seul moyen de remplacer l’hypothèse par la compréhension.
Lorsque les données radiologiques entrent dans le SPC, les vides cessent d’être des surprises.
Ils deviennent des tendances, des limites et des signaux.
Les cartes de contrôle transforment l’inspection en surveillance.
Les ingénieurs n’attendent plus l’apparition de défauts : ils observent l’évolution des comportements.
C’est la différence entre réagir à un échec et gérer un processus.
La CPS ne prend pas de décisions.
Cela rend les décisions inévitables.
La radiographie seule montre les résultats, pas les causes.
La connexion crée du sens.
Lorsque les tendances des vides sont comparées aux données d’impression, des modèles émergent.
Lorsqu’ils sont liés à des profils de refusion, les explications deviennent plus claires.
La corrélation rétrécit l'espace de recherche et accélère la correction.
Les données isolées prêtent à confusion.
Les données connectées enseignent.
La poursuite du zéro vide déstabilise souvent la production.
Chaque petit ajustement introduit une nouvelle incertitude.
Un processus stable avec un comportement de vide prévisible est bien plus précieux qu'un processus instable recherchant la perfection.
Le retour d’information par rayons X aide à définir cette fenêtre de stabilité et à maintenir le processus à l’intérieur.
La fiabilité ne s’obtient pas en éliminant toutes les imperfections.
Cet objectif est atteint en contrôlant ceux qui comptent, de manière cohérente, au fil du temps.
Les rayons X révèlent les vides mais ne les réparent pas : seule une rétroaction systématique ferme les chemins de formation.
Passer d’un contrôle réussite/échec à un contrôle basé sur les tendances ; corréler les vides avec l'impression, le placement et la refusion ; utilisez des outils performants comme le I.C.T-7900 pour des données rapides et précises.
Ciblez un faible vide constant comme preuve de la maîtrise du processus, en particulier dans les applications à haute fiabilité.
Les normes IPC traitent plus de 25 % de vides dans une seule balle comme un défaut pour les produits de classe 3, mais il s'agit d'une base de référence minimale. Contexte : La limite découle d'études de fiabilité montrant un risque accru au-dessus de ce niveau de contrainte thermique et mécanique. Dans la pratique, les processus capables atteignent une moyenne <15 % sans qu'aucune bille ne dépasse 20 %. Exemple d'application : dans les modules de puissance automobile, les ingénieurs serrent souvent à <10 % les billes thermiques pour garantir la propagation de la chaleur, vérifiées par des tests de durée de vie accélérés qui mettent en corrélation des vides plus faibles avec des cycles de défaillance plus longs.
Non : certaines vides sont inhérentes au dégazage du flux et à la physique des matériaux. Contexte : Même les pâtes optimisées à faible vide et la refusion sous vide laissent des traces. Principe : des vides se forment lorsque des matières volatiles s'échappent de la soudure fondue ; une élimination parfaite nécessiterait une soudure sans flux, ce qui n'est pas pratique. Exemple : Les lignes directrices utilisant de l'azote, un trempage prolongé et une pâte à faible vide atteignent régulièrement une moyenne <5 % mais jamais zéro ; l’objectif est une miction prévisible et à faible impact plutôt qu’une absence.
Échantillonnage quotidien ou par équipe pendant une production stable ; 100% sur les nouveaux lots ou après modifications. Contexte : Le contrôle statistique des processus nécessite suffisamment d’échantillons pour détecter les changements précocement. Principe : Le suivi des tendances détecte les dérives plus rapidement que les contrôles en fin de ligne. Exemple : des lignes à grand volume inspectent la première pièce et toutes les 50 à 100 planches, ainsi que des lots complets après des modifications de profil ou de matériau, en renvoyant les données en quelques heures pour éviter les rebuts.
Non : les choix d’impression et de matériaux génèrent souvent des gains plus importants. Contexte : Les sources de vide couvrent toute la chaîne de processus. Principe : un trempage prolongé favorise le dégazage, mais un volume de pâte insuffisant ou une libération médiocre emprisonne initialement davantage de gaz. Exemple : Une installation a réduit les vides de 22 % à 8 % en optimisant uniquement les ouvertures des pochoirs et la sélection de la pâte ; une réduction supplémentaire à <5 % ne nécessitait qu'une extension mineure du trempage, prouvant que les correctifs en amont sont souvent plus efficaces.
Inline gère de grands volumes de réussite/échec et les mesures de base ; hors ligne fournit des diagnostics plus approfondis. Contexte : Il existe des compromis entre la vitesse et la résolution. Principe : les systèmes en ligne s'intègrent aux lignes pour obtenir des données en temps réel, mais ne disposent pas des vues inclinées/obliques et du grossissement plus élevé des unités hors ligne nécessaires à la reconnaissance des causes profondes des formes. Exemple : La production utilise en ligne pour la surveillance des tendances et les alertes ; l'ingénierie extrait des échantillons vers des stations hors ligne comme le I.C.T-7900 pour une cartographie détaillée des vides et des études de corrélation.
