L'inspection automatique aux rayons X est devenue le contrôle de qualité le plus critique dans la fabrication moderne PCBA, en particulier lorsque les joints de soudure cachés tels que BGA, LGA et QFN dominent la carte. Même si les méthodes optiques traditionnelles jouent encore un rôle, elles ne peuvent tout simplement pas voir ce qui se trouve sous le corps du composant, ce qui fait de l'inspection automatique aux rayons X le seul moyen fiable d'atteindre une véritable production sans fuite en 2025.
Les systèmes AOI traditionnels et l'inspection visuelle manuelle dépendent entièrement de la lumière visible. Une fois qu'un composant se trouve sur la face inférieure d'une puce ou se cache sous un blindage métallique, la lumière ne peut pas atteindre les joints de soudure. Même les meilleurs appareils photo 5 mégapixels et microscopes 50× ne voient que la surface supérieure de l’emballage.
Ils manquent complètement les vides, les ponts et les problèmes de non-mouillage à l'intérieur des balles BGA. Pour les cartes modernes à haute densité, cela signifie qu'un grand pourcentage des joints de soudure les plus critiques sont effectivement invisibles aux méthodes optiques.

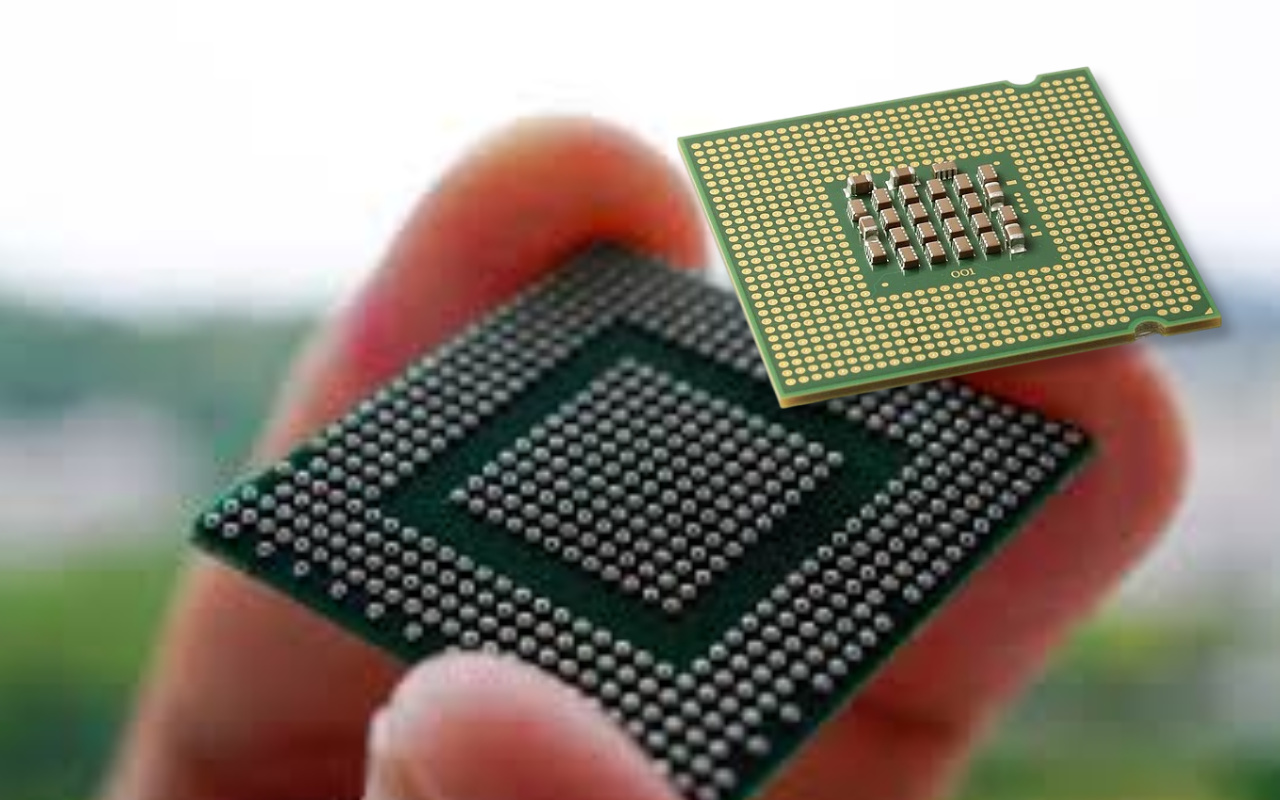

D’ici 2025, plus de 75 % des PCB de valeur moyenne et élevée contiennent au moins un package terminé par le bas. Une seule carte mère de smartphone peut avoir 4 à 6 puces BGA contenant plus de 1 000 billes chacune. Les cartes de serveurs et automobiles dépassent régulièrement les 8 000 joints de soudure cachés par panneau.
Les prises LGA, les modules d'alimentation QFN et les cartes de hachage Bitcoin ajoutent des milliers de connexions invisibles supplémentaires. Ces joints de soudure cachés sont la principale cause de défaillances sur le terrain, mais aucun d'entre eux ne peut être vu avec des yeux normaux ou humains.
Les clients des secteurs de l'automobile, du médical, de l'aérospatiale et des infrastructures 5G exigent désormais des taux d'élimination des défauts inférieurs à 50 ppm et souvent inférieurs à 10 ppm. Un seul vide caché ou un défaut de tête dans l'oreiller qui s'échappe sur le terrain peut déclencher un rappel complet du véhicule coûtant des millions de dollars.
Les données de l'industrie de 2024 à 2025 montrent que les défaillances cachées des joints de soudure représentent 45 à 65 % de tous les retours sous garantie dans le domaine de l'électronique de haute fiabilité. La réduction du taux d’évasion n’est plus facultative : c’est une exigence contractuelle.
Plusieurs usines EMS signalent que l'ajout de l'inspection aux rayons X réduit les coûts globaux de reprise et de rebut de 18 à 38 %. Le temps de débogage pour l'introduction d'un nouveau produit diminue de 40 à 70 % car les ingénieurs peuvent voir instantanément l'intérieur des joints BGA au lieu de deviner.
Un EMS automobile de niveau 1 a calculé qu'un seul module rappelé lui coûtait 180 000 $ US en réclamations au titre de la garantie ; leur système à rayons X de milieu de gamme s’est rentabilisé en seulement 11 mois. En bref, de l'argent réel est perdu chaque jour où une usine expédie des planches sans inspection aux rayons X.

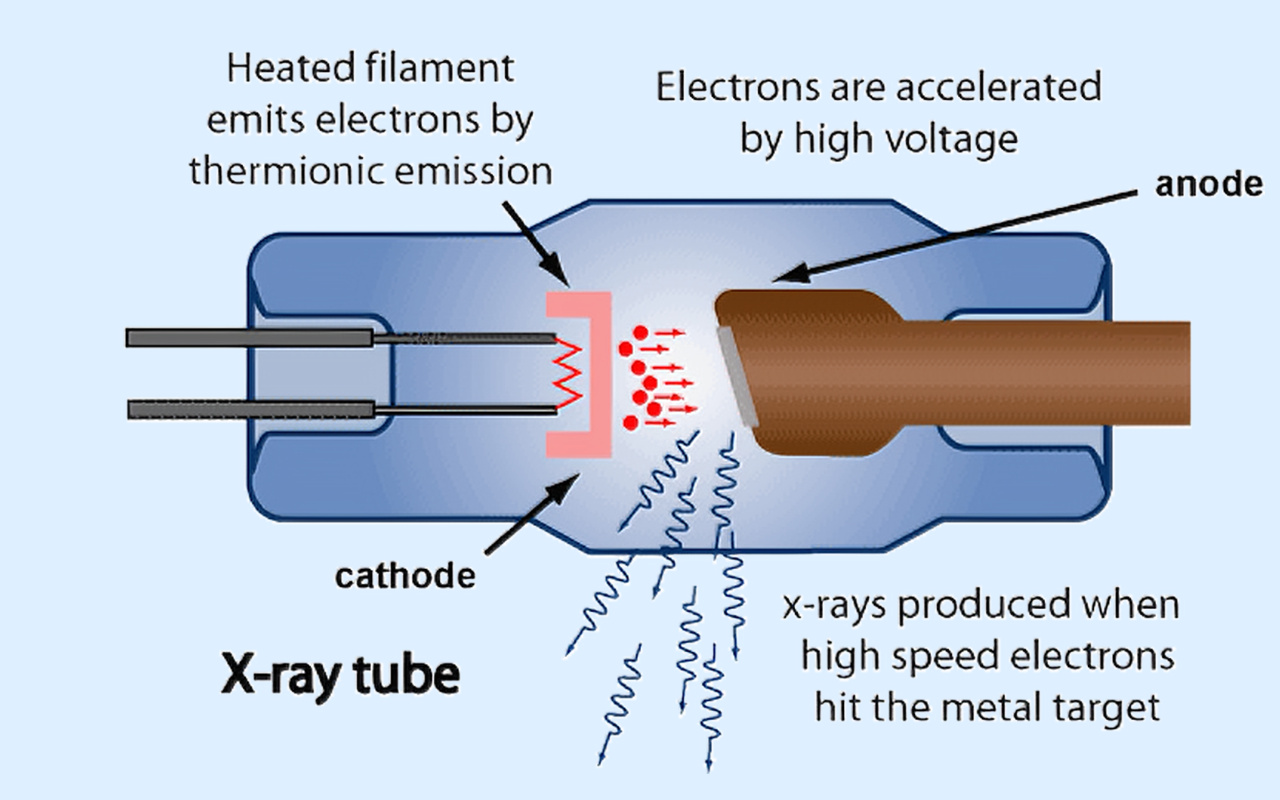

Les rayons X sont des photons de haute énergie qui traversent facilement les matériaux de faible densité tels que le FR-4, les masques de soudure et les emballages en plastique, mais ils sont fortement absorbés par les métaux de haute densité tels que le cuivre, l'étain-plomb et l'or. Plus il y a de métal sur le chemin, moins de photons de rayons X atteignent le détecteur, créant ainsi une image en niveaux de gris clairs à foncés.
La soudure apparaît très brillante, les vides apparaissent noirs et les traces de cuivre grises. Cette différence de densité est exactement la raison pour laquelle l’inspection aux rayons X révèle des joints de soudure cachés que les systèmes optiques ne peuvent jamais voir.

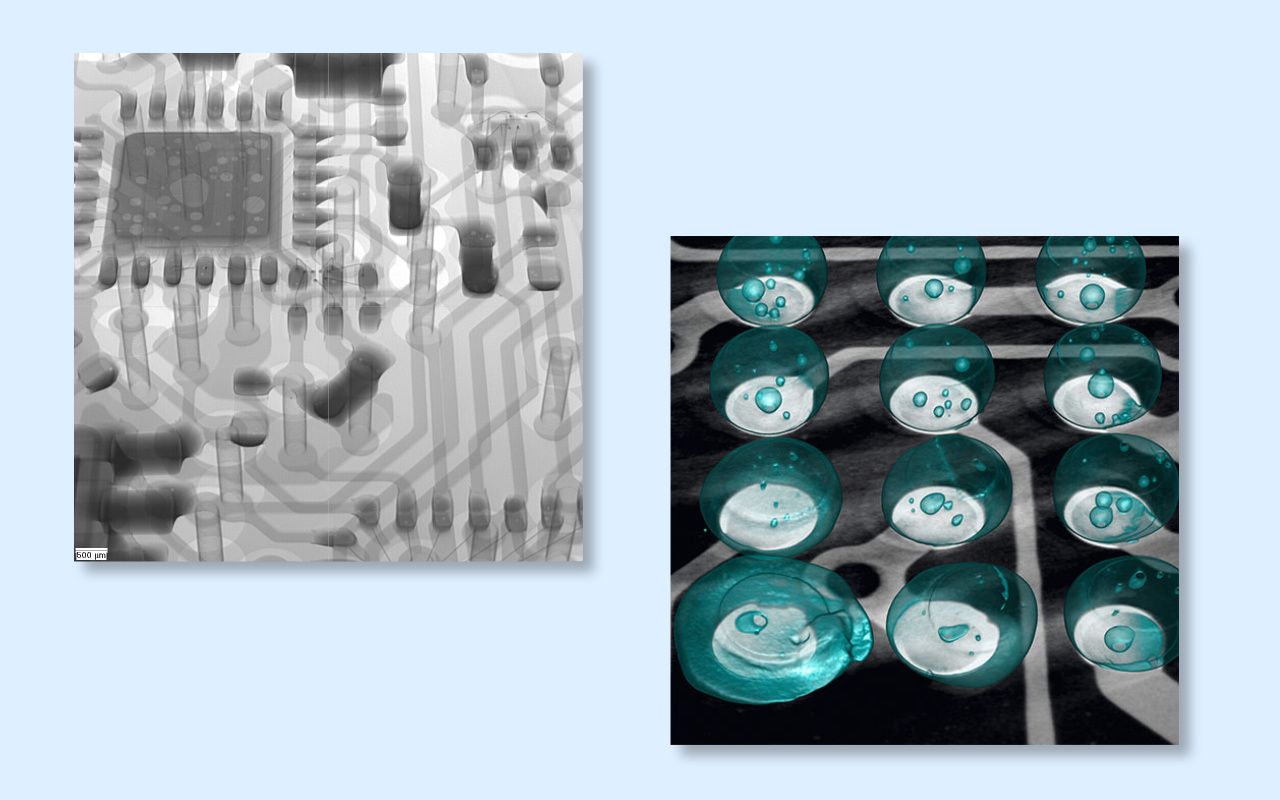

Un système 2D prend une seule image droite ou légèrement inclinée – rapide et peu coûteuse, mais les boules qui se chevauchent créent des ombres. Un système 2,5D ajoute plusieurs angles obliques jusqu'à 70° pour réduire le chevauchement et donner une pseudo-profondeur.
Le véritable scanner 3D fait pivoter la planche (ou le tube/détecteur) à 360° et reconstruit des milliers de tranches en un modèle volumétrique complet. Avec la tomodensitométrie 3D, les ingénieurs peuvent découper le BGA à n'importe quelle hauteur et mesurer le volume exact du vide, sans deviner ni ombres.
Les tubes scellés sont scellés en usine à vie, ne nécessitent aucun entretien et durent de 8 000 à 15 000 heures, mais la plus petite taille de point est généralement de 3 à 5 µm. Les tubes ouverts (micro-focus) peuvent atteindre une résolution de 0,5 à 1 µm et durer plus de 100 000 heures, mais le filament doit être remplacé tous les 12 à 24 mois pour un coût de 8 000 à 15 000 dollars.
La plupart des systèmes CT 3D haute résolution utilisent des tubes ouverts, tandis que les machines 2D d'entrée de gamme utilisent des tubes scellés.
Les détecteurs à écran plat (FPD) actuels offrent un pas de pixel de 50 à 100 µm et une profondeur de 16 bits pour un excellent contraste. Les intensificateurs d'image, que l'on trouve encore dans les machines plus anciennes, perdent des détails et souffrent de distorsion géométrique.
Les trois principaux facteurs affectant la qualité de l'image finale sont : (1) la taille du spot du tube à rayons X, (2) le grossissement géométrique (distance entre la source et la carte) et (3) la fréquence d'images et la profondeur de bits du détecteur. De meilleures valeurs dans les trois cas produisent des images plus nettes et plus nettes de minuscules vides et microfissures.
Les vides apparaissent sous forme de cercles sombres à l’intérieur de billes de soudure brillantes. IPC-A-610 Classe 2 permet à une seule balle d'avoir jusqu'à 30 % de vide et la moyenne de l'emballage ≤25 %. La classe IPC 3 et la plupart des contrats automobiles resserrent ce seuil à ≤ 25 % par balle et ≤ 15 à 20 % en moyenne.
De nombreux clients de niveau 1 exigent désormais un vide moyen ≤ 10 % sur les dispositifs critiques d'alimentation et de signal BGA, car les vides importants réduisent les performances thermiques et électriques et provoquent des pannes précoces sur le terrain.
Le défaut de l'oreiller tête dans l'oreiller (HiP) ressemble à un croissant ou à un anneau sombre où la balle BGA n'a jamais complètement mouillé le coussin, ce qui est courant après plusieurs refusions.
Le non-mouillage se présente sous la forme d'un espace sombre complet entre la balle et le coussinet. Un effondrement excessif apparaît sous la forme de boules aplaties ou en forme de champignon qui peuvent court-circuiter les broches voisines. Les trois défauts sont complètement invisibles à AOI mais instantanément évidents aux rayons X.
Les ponts de soudure entre les broches BGA ou QFN adjacentes apparaissent sous forme de connexions blanches brillantes dans l'image radiologique.
Parce que le pont se cache sous le colis, AOI et l'inspection visuelle le manquent dans 100 % des cas. Un seul pont caché peut provoquer des courts-circuits électriques immédiats et une défaillance de la carte.
Un volume de soudure insuffisant montre des billes plus petites et plus foncées avec une faible hauteur d'écartement. Un excès de soudure crée des formes bombées ou en forme de champignon et risque de provoquer des courts-circuits.
Les vides de pâte à l'intérieur du joint, différents des vides de refusion, apparaissent sous forme de zones sombres irrégulières et affaiblissent la résistance mécanique. Tous sont facilement mesurés avec un logiciel de radiographie moderne.
L'humidité emprisonnée dans le PCB explose lors de la refusion (effet 'popcorn'), créant une séparation ou un délaminage visible des couches. Les fissures en barillet traversant les trous plaqués et les fissures dans les coins des vias sont également invisibles depuis la surface.
Les rayons X ou CT haute résolution détectent ces défauts avant le test fonctionnel, évitant ainsi les pannes intermittentes sur le terrain.
Dans les cartes de 16 à 32 couches, les vides de placage des micro-vias, les vias fissurés et la dissolution du cuivre dans la couche interne sont courants mais complètement cachés.
Seule la tomodensitométrie 3D à fort grossissement peut trancher la carte et révéler l'épaisseur du placage et l'intégrité des vias. Ces défauts constituent une préoccupation croissante à mesure que les panneaux deviennent plus minces et que le nombre de couches augmente.
Un système 2D ou 2,5D moderne termine généralement une planche en 5 à 15 secondes, ce qui le rend parfait pour les lignes traitant de 500 à 2 000 planches par équipe. Les systèmes CT 3D en ligne à grande vitesse (tels que Omron VT-X750 ou Nordson Quadra 7) nécessitent 25 à 60 secondes par carte, mais ils fonctionnent de manière entièrement automatique sur le convoyeur.
La tomodensitométrie 3D hors ligne de qualité laboratoire peut prendre 3 à 15 minutes par carte, car elle collecte des milliers de projections. Dans les usines réelles, la 2D/2,5D est choisie pour l'électronique grand public, tandis que la tomodensitométrie 3D domine la production automobile, médicale et de serveurs.
Les images 2D souffrent d'ombres qui se chevauchent : les ingénieurs devinent souvent si une tache sombre est un vide ou simplement une autre boule au-dessus. Le 2.5D réduit le chevauchement avec les vues obliques, mais ne peut toujours pas mesurer le véritable volume du vide.
True 3D CT reconstruit l'intégralité de la bille de soudure en 3D, permettant au logiciel de calculer exactement le pourcentage de vides, la hauteur de la bille et même l'épaisseur de soudure sur chaque pastille avec une précision inférieure au micron. Pour les produits de classe 3 et automobiles, seul le scanner 3D répond à l'exigence « sans devinette ».
Une armoire 2D/2,5D typique mesure environ 1,2 m × 1,5 m et pèse moins de 2 tonnes : elle est facile à placer n'importe où sur la ligne.
Les systèmes CT 3D haut de gamme sont beaucoup plus grands (2,5 m × 3 m ou plus) et peuvent peser de 6 à 10 tonnes en raison de la lourde base en granit, du manipulateur rotatif et du blindage en plomb supplémentaire. De nombreuses usines doivent construire une salle blindée dédiée à la tomodensitométrie 3D, ce qui augmente l'espace au sol et les coûts de construction.
Utilisez 2D/2,5D lorsque vous avez des exigences de fiabilité moyennes, un débit élevé et principalement un pas standard BGA (0,8 mm et plus).
Choisissez 3D CT lorsque le produit est un ADAS automobile, une avionique aérospatiale, des stations de base 5G, des implants médicaux ou toute carte où un seul défaut caché peut coûter plus cher que la machine elle-même.
Moins de 50 planches par jour → la 2D/2.5D hors ligne suffit. 50 à 500 planches par jour → 2,5D hors ligne ou CT 3D d'entrée de gamme. Plus de 500 planches par jour → CT 3D en ligne avec convoyeur et prise de contact SMEMA est obligatoire pour que la ligne SMT continue de fonctionner sans goulots d'étranglement.
Les machines d'entrée de gamme traitent des panneaux de 300 mm × 250 mm ; le milieu de gamme passe à 510 mm × 510 mm ; Les systèmes en ligne de premier plan acceptent des panneaux de serveur de 610 mm × 610 mm ou plus.
Les modules de puissance épais (4 à 6 mm) et les cartes de 20 à 32 couches nécessitent des tubes à rayons X plus puissants (160 à 225 kV) pour pénétrer le cuivre et le préimprégné sans perte de contraste.
Pas standard de 1,0 mm/0,8 mm BGA → une taille de spot de 3 à 5 µm est suffisante. Pas ultra-fin de 0,4 à 0,5 mm BGA et passifs 01005 → nécessitent un point de micro-focus <1 µm. Les packages micro-BGA et au niveau tranche dans les téléphones mobiles → 0,5 µm ou mieux sont désormais courants.
Les machines hors ligne sont chargées manuellement et sont parfaites pour le NPI, l'analyse des pannes et les volumes faibles à moyens.
Les machines en ligne s'installent directement dans la ligne SMT après la refusion, reçoivent automatiquement les cartes via un convoyeur, inspectent et trient les réussites/échecs sans contact humain. L'inline est essentiel lorsque la production quotidienne dépasse 400 à 500 cartes.
Des armoires réputées maintiennent les fuites en dessous de 0,5 µSv/h à 5 cm de toute surface, soit un niveau inférieur au fond naturel dans de nombreuses villes.
Recherchez l'enregistrement FDA/CDRH (États-Unis), le marquage CE (Europe) et la certification Chine GBZ 117. Les verrouillages de porte, les arrêts d'urgence et les dosimètres personnels sont des dispositifs de sécurité standard.
Fonctionnalités incontournables en 2025 : calcul automatique du pourcentage de vides, BGA comptage de balles et détection de balles manquantes, découpage 3D, superposition CAO/Gerber, classification des défauts par IA et exportation directe vers les systèmes MES/SPC.
Un bon logiciel peut réduire le temps de révision par l'opérateur de 80 % et éliminer les erreurs de jugement humaines.

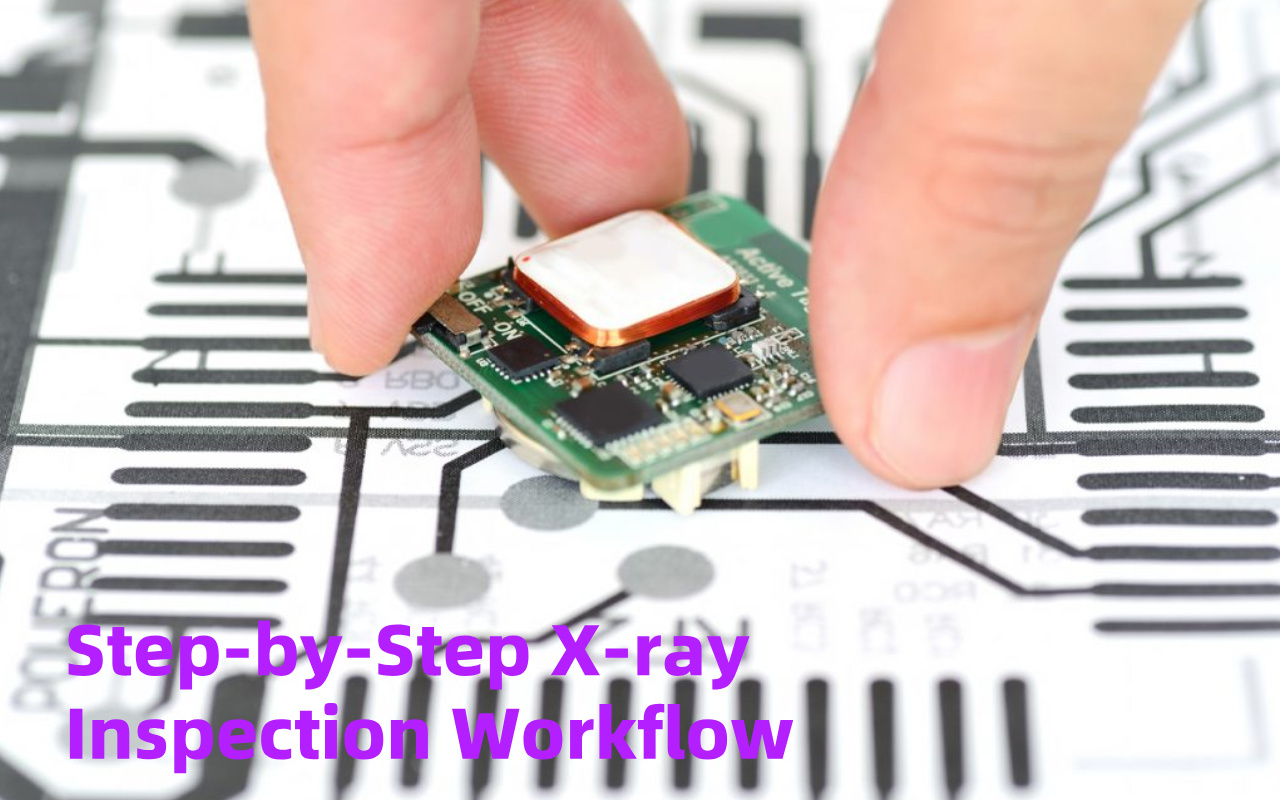

Les ingénieurs importent des fichiers Gerber, ODB++ ou CAO, définissent des régions d'intérêt (ROI) autour de chaque BGA/QFN, capturent une carte en bon état comme échantillon doré, puis définissent des fenêtres de tolérance pour le diamètre de la bille, le pourcentage de vides et l'alignement. Les logiciels modernes terminent la programmation en 30 à 90 minutes au lieu de plusieurs jours.
Chaque équipe commence par un coupon d'étalonnage qui vérifie le grossissement géométrique, le contraste et la linéarité du détecteur.
Une analyse rapide de 30 secondes confirme que le système est conforme aux spécifications. De nombreuses usines effectuent également un contrôle quotidien pour vérifier la répétabilité avant le début de la production.
Les lignes à faible volume et à mélange élevé utilisent des vues obliques manuelles et le jugement de l'opérateur.
Les lignes à grand volume exécutent des recettes entièrement automatisées avec des angles fixes, une mise au point automatique et des décisions de réussite/échec prises par le logiciel en temps réel.
Les systèmes CT 3D en ligne peuvent changer de recette en moins de 5 secondes entre différents produits.
Lorsqu'un défaut est signalé, le logiciel affiche les coordonnées X/Y exactes et la coupe 3D. L'opérateur ou le centre de réparation reçoit une image claire avec le problème encerclé.
Les vrais défauts vont être retravaillés ; les faux appels sont renvoyés pour améliorer le modèle d'IA.
Les machines à rayons X modernes exportent le pourcentage de vides, les statistiques de hauteur de balle, les images de défauts et les chiffres de rendement directement dans les plates-formes MES et SPC de l'usine.
Les responsables peuvent consulter des graphiques Pareto en temps réel des tendances d'annulation et retracer chaque carte défaillante par numéro de série, permettant ainsi un véritable contrôle des processus en boucle fermée.

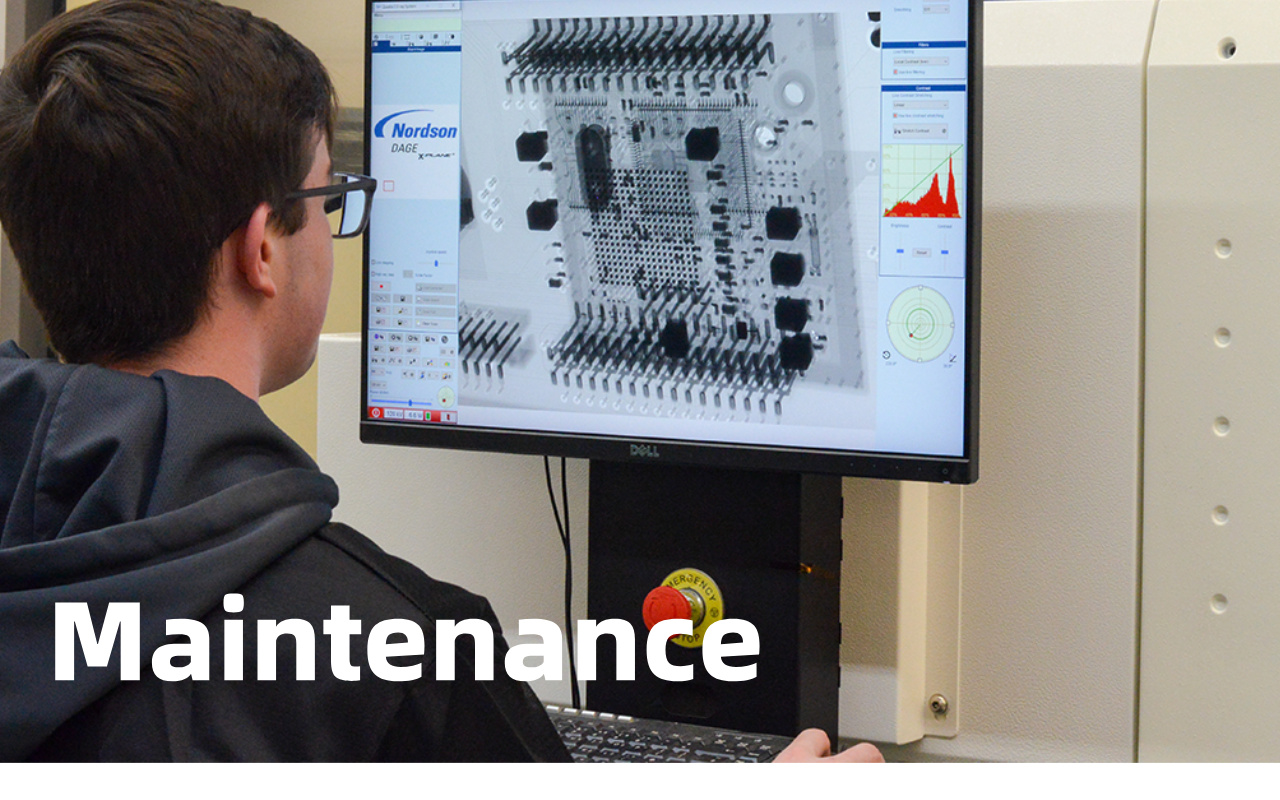

Quotidiennement : essuyez la fenêtre du détecteur avec un chiffon non pelucheux et de l'alcool isopropylique, vérifiez les verrouillages des portes et les boutons d'arrêt d'urgence, exécutez le coupon d'étalonnage et vérifiez la température de l'eau de refroidissement (machines 160 kV+).
Chaque semaine : passez l'aspirateur à l'intérieur de l'armoire, nettoyez les rails du manipulateur et inspectez l'usure des câbles.
Mensuel : vérifiez le courant du filament et la taille du point sur les systèmes à tube ouvert, remplacez les filtres à air sur l'unité de refroidissement et effectuez une étude complète des fuites de rayonnement avec un compteur Geiger calibré. Le respect de ce calendrier simple maintient la disponibilité au-dessus de 98 % et évite les temps d'arrêt imprévus coûteux.
Les armoires modernes utilisent des panneaux en acier équivalent au plomb de 2 à 5 mm et des fenêtres en verre au plomb, réduisant les fuites à <0,5 µSv/h sur n'importe quelle surface externe. Les interrupteurs à double verrouillage coupent instantanément la haute tension si une porte s'ouvre.
Les opérateurs portent des dosimètres à anneau ou au poignet ; les lectures mensuelles sont généralement de 5 à 20 µSv (bien en dessous de la limite légale de 20 mSv/an). Les travailleuses enceintes sont simplement affectées à l’écart de la zone des consoles. Les données réelles provenant de centaines d’usines ne montrent aucun impact mesurable sur la santé après des décennies d’utilisation.
Chaque machine réputée porte le marquage CE en vertu de la directive machines et de la directive EMC, l'enregistrement FDA/CDRH aux États-Unis et la certification Chine GB 18871/GBZ 117. La CEI 62356-1 régit spécifiquement la sécurité radiologique des équipements industriels à rayons X.
Des enquêtes et enregistrements annuels de rayonnement par des tiers sont obligatoires dans la plupart des pays. L'achat d'un système certifié élimine le risque juridique et satisfait dès le premier jour chaque auditeur automobile et médical.
D’ici fin 2025, les meilleurs systèmes atteindront une précision d’auto-classification supérieure à 98 % pour les vides, les HiP, les ponts et les billes manquantes.
Les modèles d'apprentissage en profondeur formés sur des millions d'images réelles BGA réduisent le temps d'examen par l'opérateur de 30 à 40 minutes par carte à moins de 3 minutes. Certaines usines signalent des taux de faux appels passant de 25 % à moins de 2 %, permettant une inspection aux rayons X à 100 %, même sur les lignes à volume élevé.
Les nouveaux tubes à transmission et à jet de métal liquide atteignent désormais une taille de spot de 200 à 500 nm dans les machines de production (auparavant réservées aux laboratoires). Ces tubes permettent aux ingénieurs de voir clairement les micro-BGA au pas de 0,3 mm et les passifs 008004.
Nikon, Nordson et Comet expédient ces tubes aujourd'hui, dont les prix ont baissé de 30 à 40 % au cours des 18 derniers mois.
Les systèmes CT 3D en ligne renvoient désormais en temps réel les données de pourcentage de vide et de hauteur de bille directement à l'imprimante de pâte à souder et aux machines de placement.
Si le vide moyen dépasse 12 %, l'imprimante réduit automatiquement l'ouverture du pochoir ou ajoute un trait d'impression supplémentaire. Cette correction en boucle fermée maintient le rendement au-dessus de 99,9 % sans intervention humaine.
Les ensembles de données CT 3D complets sont téléchargés sur le jumeau numérique d'usine. Les ingénieurs simulent les cycles thermiques et les tests de chute sur la carte virtuelle avant la construction d'une seule unité physique.
L'emplacement et la taille des vides sont corrélés aux modèles de fiabilité à long terme, permettant aux équipes de conception de résoudre les problèmes au stade de la CAO plutôt qu'après la production. Les principaux constructeurs automobiles et de serveurs exigent déjà des données radiologiques prêtes pour le jumeau numérique dans leurs contrats avec les fournisseurs.
Les systèmes à rayons X PCBA modernes sont des enceintes entièrement fermées avec un blindage équivalent au plomb de 2 à 5 mm. Les fuites mesurées à 5 cm de toute surface sont généralement de 0,2 à 0,5 µSv/h, soit une valeur inférieure au rayonnement de fond naturel dans de nombreuses villes (0,3 à 0,8 µSv/h). La dose annuelle à l'opérateur est généralement de 0,05 à 0,3 mSv, bien en dessous des limites internationales de 20 mSv/an. Les opérateurs enceintes évitent simplement de se tenir directement à côté de l’armoire pendant les analyses. Les véritables usines utilisant ces machines depuis plus de 20 ans ne signalent aucun incident de santé lié aux radiations.
Aucun outil ne remplace tout. AOI excelle dans les défauts visibles (tomstoning, composants manquants, polarité) ; Les rayons X sont le seul moyen de voir les joints de soudure cachés et les défauts internes PCB ; Les TIC et la sonde volante vérifient la connectivité électrique. La meilleure pratique de l'industrie en 2025 est AOI → Rayons X → TIC pour les cartes à haute fiabilité. L’utilisation des trois ensemble pousse généralement le rendement du premier passage au-dessus de 99,5 % et les retours sur le terrain en dessous de 50 ppm.
Les données EMS réelles de 2023 à 2025 montrent : – Usines grand public/à volume moyen : 12 à 18 mois – Usines automobiles/médicales/haute fiabilité : 6 à 12 mois – Usines de serveurs et de télécommunications : souvent 4 à 9 mois Le retour sur investissement provient d'une réduction des retouches, d'une diminution des rebuts, d'un temps de débogage NPI plus court et d'une évitement des réclamations au titre de la garantie. Un EMS de niveau 1 a calculé que chaque défaillance sur le terrain évitée permet d'économiser entre 8 000 et 150 000 USD, de sorte que même un système de tomodensitométrie 3D d'une valeur de 250 000 USD s'amortit rapidement.
IPC-A-610-H (2020) et dernières normes automobiles : – Classe 2 : ≤ 30 % de vide dans chaque balle, ≤ 25 % en moyenne sur l'ensemble du colis – Classe 3 et la plupart des véhicules automobiles : ≤ 25 % de vide, ≤ 15 à 20 % en moyenne – De nombreux constructeurs OEM de niveau 1 (Tesla, Bosch, Huawei, Nvidia) appliquent désormais une moyenne ≤ 10 % et aucun vide > 20 % dans boules de puissance/signal critiques. Les vides supérieurs à 25 % réduisent considérablement la durée de vie du cycle thermique et sont carrément rejetés.
Oui. Tous les systèmes de radiographie modernes traitent sans problème les cartes refusionnées double face. Les ordinateurs portables finis, les smartphones, les calculateurs automobiles et même les moteurs légers LED complets sont régulièrement inspectés. Les fonctions d'inclinaison et de rotation permettent aux opérateurs de séparer clairement les images du haut et du bas. Certaines usines utilisent même des alimentations électriques entièrement en boîtier à rayons X pour vérifier les joints de soudure internes et la préparation des fils.
