Choisir la bonne configuration de ligne de production SMT est l'une des décisions les plus critiques qu'un fabricant de produits électroniques puisse prendre. Une ligne SMT bien adaptée peut améliorer la productivité, garantir une qualité stable et soutenir une croissance à long terme. D’un autre côté, une configuration inadaptée entraîne souvent un gaspillage d’investissement, des goulots d’étranglement en production ou des mises à niveau ultérieures coûteuses.
Un facteur clé souvent sous-estimé est la taille de l’usine. Différentes tailles d’usine s’accompagnent d’objectifs de production, de contraintes et de profils de risque très différents. Ce guide explique comment les configurations de lignes de production SMT doivent être planifiées pour les usines de petite, moyenne et grande taille et sur quoi les clients doivent se concentrer à chaque étape.
Les lignes de production SMT ne sont pas des solutions « taille unique ». La configuration optimale dépend fortement de la manière dont une usine fonctionne aujourd’hui et de la façon dont elle envisage de se développer à l’avenir.
La taille de l’usine affecte :
Exigences en matière de volume de production et de temps de réponse
Variété de produits et fréquence de changement
Disponibilité de la main-d’œuvre et niveaux de compétences
Flexibilité budgétaire et attentes en matière de retour sur investissement
Ignorer ces différences aboutit souvent à des lignes surconfigurées qui sont sous-utilisées ou à des lignes à faible coût incapables de répondre à la demande future. Comprendre où se situe votre usine est la première étape vers un investissement rationnel en ligne SMT.

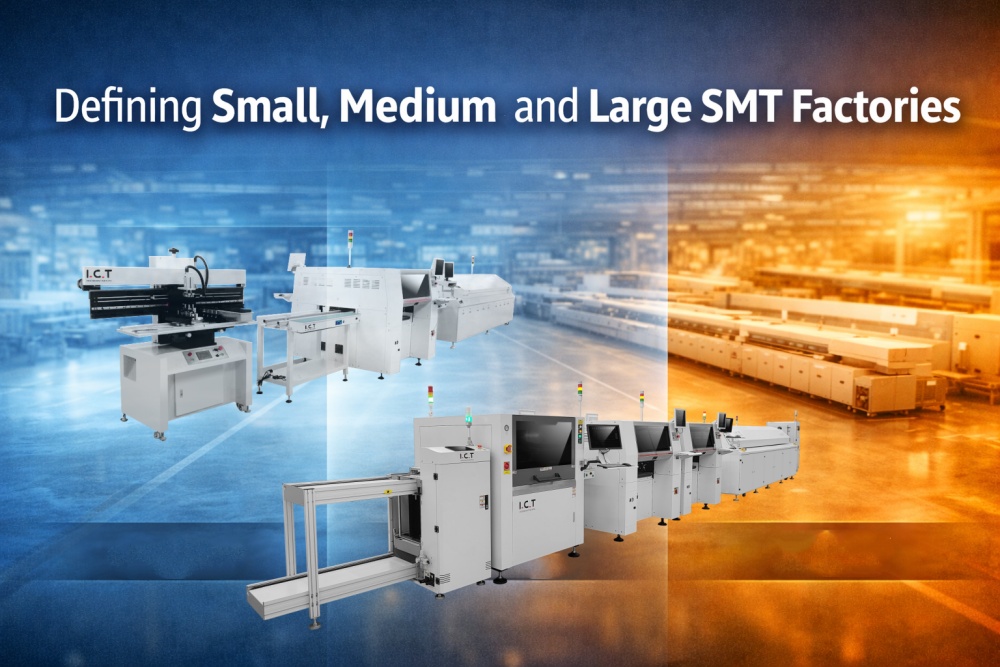

Plutôt que d’utiliser des étiquettes vagues, il est plus pratique de définir la taille de l’usine à l’aide d’indicateurs opérationnels :
Usines à petite échelle
Volumes de production faibles à modérés
Grande variété de produits, petites quantités de lots
Opération en une seule équipe dans de nombreux cas
Équipes d’ingénierie et de maintenance limitées
Usines à moyenne échelle
Une demande de production stable et croissante
Plusieurs modèles de produits avec des changements réguliers
Une à deux équipes par jour
Ingénieurs processus et qualité dédiés
Usines à grande échelle
Production continue et en grand volume
Moins de types de produits mais une production importante par modèle
Fonctionnement en plusieurs équipes ou 24h/24 et 7j/7
Forte automatisation, qualité et infrastructure informatique
Une fois qu'une usine peut identifier clairement sa catégorie, les décisions de configuration de ligne SMT deviennent beaucoup plus logiques et rentables.
Pour les usines de cette taille, la priorité devrait être d’éviter le surinvestissement tout en préservant la possibilité de mises à niveau progressives.
Les petites usines présentent généralement les caractéristiques suivantes :
Volume de production inférieur (par exemple, production quotidienne de 500 à 1 000 PCB s)
Budget limité
Forte demande de flexibilité et de diversité des produits
Pour les petites usines, la configuration SMT doit équilibrer efficacité et contrôle des coûts, en mettant l'accent sur les équipements multifonctionnels.
Équipement recommandé :
Machine Pick and Place : Choisissez un modèle de milieu de gamme tel que le JUKI 2030 ou le Panasonic NPM-W2 , qui offrent un CPH (composants par heure) d'environ 10 000 à 15 000, adapté à la production en petits lots.
Four de refusion : Optez pour un four de refusion à 8 zones, tel que le Heller 1707EX, I.C.T-Lyra622 qui peut gérer les processus de soudure courants pour les LED et les composants électroniques grand public.
Inspection optique automatique (AOI) : Fuji NXT AOI， I.C.T-V8 est un choix rentable qui offre une précision d'inspection décente sans dépasser le budget.
Imprimante d'écran : Le DEK Horizon 03iX, I.C.T-4034 offre un contrôle précis de la pression de la raclette et un nettoyage automatique, ce qui en fait un excellent choix pour les installations à petite échelle.
Suggestions de configuration :
Automatisation : ajoutez des machines de changement d'alimentation automatique pour améliorer la vitesse de production et réduire le travail manuel.
Formation du personnel : assurez-vous qu'au moins deux opérateurs sont formés au fonctionnement de la machine et à la maintenance de base.
Optimisation de la disposition : envisagez une disposition en forme de U pour minimiser les zones de manutention et de stockage des matériaux.
Les usines de taille moyenne produisent généralement entre 1 000 et 5 000 PCB par jour et disposent souvent d'une base solide en matière d'automatisation avec un budget plus flexible pour prendre en charge des investissements supplémentaires.
Équipement recommandé :
Machine Pick and Place : Choisissez des modèles comme JUKI RS-1R ou Samsung SM471 , qui offrent un CPH de 20 000 à 30 000, adaptés à la production de densité moyenne à haute PCB.
Four de refusion : Optez pour un four de refusion à 10 zones, comme le Heller 1913EX ou le I.C.T-L10 qui offre des systèmes de contrôle précis de la température pour les processus de brasage complexes (par exemple, le brasage par refusion à l'azote).
Inspection optique automatique (AOI) : Pour un contrôle de meilleure qualité, pensez au système Koh Young Zenith 3D AOI, qui offre des capacités d'inspection détaillées.
Inspection de la pâte à souder (SPI) : Le système Koh Young ou I.C.T-S400 SPI peut surveiller l'épaisseur et la consistance de la pâte à souder en temps réel pendant le processus d'impression.
Suggestions de configuration :
Automatisation accrue : intégrez des systèmes de manutention automatiques pour réduire les interventions manuelles.
Disposition de la ligne de production : une disposition linéaire garantit un flux de matériaux fluide et une perte de temps minimale.
Contrôle qualité : ajoutez des systèmes d'inspection continue SPI+AOI pour garantir que des normes de qualité élevées sont maintenues à chaque étape de la production.
Les grandes usines ont généralement des volumes de production très élevés, dépassant souvent 5 000 PCB s par jour, et peuvent se permettre d'investir dans une gamme d'équipements plus étendue. Ces usines visent une automatisation maximale et une capacité élevée, impliquant généralement plusieurs lignes de production.
Équipement recommandé :
Machine Pick and Place : Les modèles haut de gamme tels que le JUKI RS-7R ou le Fuji NXT III, avec un CPH supérieur à 40 000, sont parfaits pour une production à grande échelle et en grand volume.
Four de refusion : Choisissez un four de refusion à 12 zones, comme le I.C.T-L12 ou le Heller 1917EX, qui s'adapte à divers processus de soudure et cartes haute densité.
Inspection optique automatique (AOI) : Le Koh Young Zenith ou I.C.T- 5146 3D AOI est idéal pour les grandes usines, offrant des capacités d'inspection 3D avancées.
Imprimante d'écran : les imprimantes de haute précision comme la DEK Horizon 03iX, I.C.T-5151 sont adaptées aux grands volumes de production et garantissent une application cohérente de la pâte à souder.
Suggestions de configuration :
Automatisation complète : assurez-vous que l'ensemble de la chaîne de production est automatisée, y compris les systèmes de changement d'alimentateur automatisé et les systèmes robotisés de manutention des matériaux.
Optimisation des processus : personnalisez les profils de température du four de refusion et les programmes de prélèvement et de placement en fonction de différents types de produits, garantissant ainsi une flexibilité de production.
Retour de données : installez des systèmes de surveillance en temps réel pour suivre les performances des équipements et anticiper les pannes potentielles.
De nombreux projets de ligne SMT ne parviennent pas à produire les résultats escomptés en raison d'erreurs évitables. Les plus courants incluent :
Sélection des équipements basée uniquement sur les spécifications maximales plutôt que sur les besoins réels
Surestimer la croissance de la production à court terme
Ignorer le temps de changement et la complexité opérationnelle
Sous-estimer l’importance du soutien aux processus et de la formation
Ces erreurs proviennent souvent du traitement de la configuration de la ligne SMT comme une liste de courses plutôt que comme une tâche de conception de système de production.
Même les petites usines pensent à leur croissance future. La clé n’est pas de tout acheter d’avance, mais de planifier la ligne en pensant à son expansion.
Les stratégies d’expansion pratiques comprennent :
Réservation d'espace d'aménagement pour des équipements supplémentaires
Choisir des machines avec des chemins de mise à niveau modulaires
Standardiser les interfaces pour l’automatisation future
Une ligne SMT bien planifiée permet à une usine d'augmenter sa production étape par étape, sans abandonner les investissements existants. Cette approche réduit les risques et maintient les dépenses en capital alignées sur la croissance réelle de l'entreprise.
Négliger la variété des produits : De nombreux fabricants se concentrent uniquement sur la production d’un seul type de produit et négligent la diversité des produits qui seront fabriqués. Différents types de produits électroniques (par exemple, LED, électronique automobile, électronique médicale) ont des exigences d'équipement différentes. La ligne de production doit être configurée en fonction de la gamme de produits réelle.
S'appuyer trop sur une seule marque d'équipement : Même si la marque est importante, il est plus important de se concentrer sur la compatibilité des équipements. Une combinaison multimarque peut offrir des solutions plus flexibles pour différents besoins.
Surautomatisation : tous les processus ne doivent pas nécessairement être entièrement automatisés. Certaines étapes (par exemple l'assemblage, l'inspection) bénéficient d'une collaboration homme-machine, ce qui peut améliorer l'efficacité tout en réduisant les coûts.
Lors de la sélection d'une ligne de production SMT, il est important de prendre en compte non seulement les spécifications de l'équipement, mais également la taille réelle de l'usine, le flux de production, les types de produits et les besoins d'automatisation. Les petites, moyennes et grandes usines ont toutes des priorités différentes dans la configuration de leurs lignes de production. Une configuration bien adaptée peut maximiser l’efficacité de la production et la qualité des produits.
Un fournisseur de solutions professionnel SMT ne commence pas par des recommandations d'équipement. Au lieu de cela, ils commencent par comprendre les objectifs de production, les contraintes et les plans de croissance. Cette approche conduit à des solutions pratiques, évolutives et durables dans le temps.
Si vous n'êtes toujours pas sûr de la configuration de la ligne de production SMT ou si vous souhaitez personnaliser la configuration de votre équipement, n'hésitez pas à contacter I.C.T. Nous fournissons des solutions complètes et sur mesure qui garantissent que chaque aspect de votre ligne de production fonctionne de manière fluide et efficace.
