Le choix d'une ligne de production SMT pour la fabrication d'éclairage LED n'est pas seulement un achat d'équipement : c'est une décision de fabrication à long terme qui affecte directement la fiabilité du produit, la cohérence de la lumière et les coûts opérationnels.
De nombreux fabricants de LED supposent initialement que l'assemblage de LED PCB est plus simple que celui de l'électronique grand public en raison de la variété relativement faible de composants. En réalité, l'éclairage LED présente un ensemble unique de défis : des cartes PCB longues et fines, des exigences thermiques strictes, une sensibilité à la consistance de la soudure et des attentes élevées en matière de stabilité à long terme. Une ligne SMT mal configurée peut fonctionner de manière acceptable au début de la production, mais entraîner progressivement une déviation de couleur, une dégradation prématurée de la lumière ou une augmentation des taux de reprise après des mois de fonctionnement.
Cet article fournit un guide pratique et orienté ingénierie pour choisir la bonne ligne de production SMT pour la fabrication d'éclairage LED, axé sur la stabilité, la cohérence, l'évolutivité et le contrôle des coûts plutôt que sur la seule vitesse globale.
Pour les fabricants qui envisagent une croissance à long terme, la sélection de la bonne configuration de ligne de production LED SMT ne concerne pas seulement les objectifs de production actuels, mais également la garantie d'une qualité stable, de performances constantes et d'une évolutivité pour les futures mises à niveau des produits.
Contrairement aux smartphones ou aux appareils électroniques grand public compacts, les produits d'éclairage LED utilisent souvent des PCB longs, étroits et relativement fins. Les luminaires linéaires, les panneaux lumineux et les luminaires extérieurs dépassent généralement les longueurs standards PCB et sont sujets à la déformation pendant les processus thermiques.
Ces caractéristiques imposent des exigences plus élevées sur :
Support du tableau pendant l'impression et le placement
Convoyeur largeur et stabilité au transport
Uniformité thermique lors du brasage par refusion
Ignorer ces facteurs peut entraîner des contraintes sur les joints de soudure, un chauffage inégal et des problèmes de fiabilité progressifs difficiles à détecter lors de l'inspection initiale.

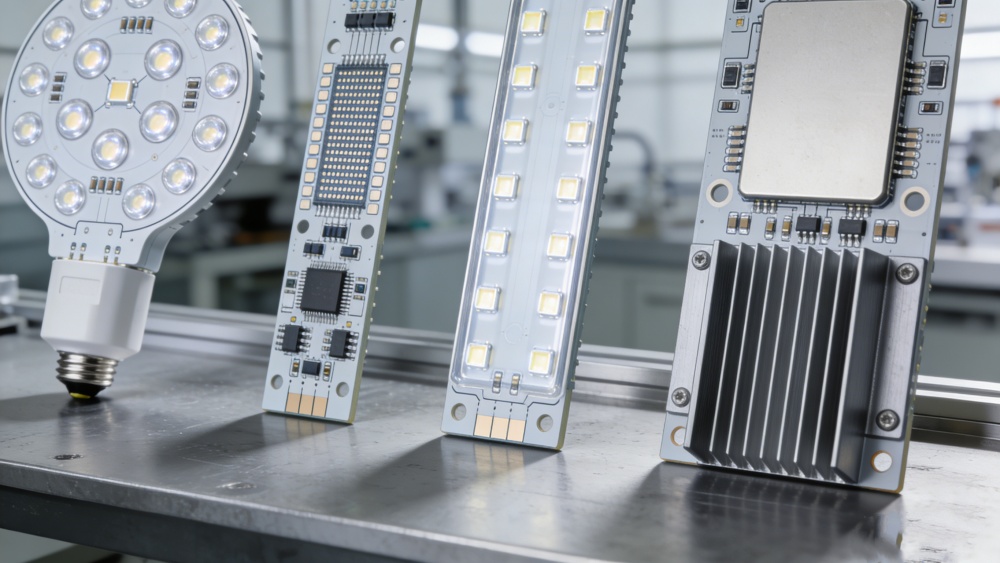

Les LED éclairages PCB se composent généralement de :
De grandes quantités de jetons LED
Résistances et condensateurs en motifs répétitifs
Diversité de forfaits limitée par rapport aux smartphones ou aux appareils portables
Bien que la disposition semble simple, le défi réside dans le maintien de la cohérence du placement et du soudage sur des milliers, voire des millions, de composants identiques. Des variations mineures du volume de soudure ou de la pression de placement peuvent s'accumuler et entraîner une incohérence visible de la luminosité sur les produits finis.
Pour la fabrication LED, la répétabilité et le contrôle des processus comptent plus que la vitesse de placement extrême.
Les performances LED sont directement liées à la qualité du joint de soudure et au comportement thermique. Une mauvaise soudure peut entraîner :
Augmentation de la température de jonction
Dépréciation plus rapide du lumen
Changement de couleur avec le temps
Contrairement aux produits de consommation à courte durée de vie, l'éclairage LED devrait fonctionner de manière fiable pendant des années. Les décisions SMT prises lors de la configuration de la ligne auront un impact direct sur les performances sur le terrain longtemps après le début de la production.
En pratique, les solutions SMT pour la fabrication d'éclairage LED doivent être adaptées à la structure du produit, à la taille PCB et aux exigences thermiques plutôt que d'utiliser une approche universelle.
Les ampoules et tubes LED sont généralement des produits à grand volume avec des tailles PCB modérées. Les priorités clés SMT incluent :
Impression stable pour un volume de soudure constant
Placement fiable à des vitesses modérées
Processus de refusion axés sur un chauffage uniforme plutôt que sur un débit maximal
Pour ces applications, une ligne SMT bien équilibrée mettant l'accent sur la disponibilité et le rendement offre souvent un meilleur retour sur investissement que les configurations ultra-rapides.
Les panneaux lumineux et les luminaires linéaires introduisent une complexité supplémentaire en raison de la longueur des panneaux et des contraintes mécaniques. Les lignes SMT pour ces produits doivent mettre l'accent :
Prise en charge améliorée de PCB pendant l'impression et le placement
Convoyeur est conçu pour la manipulation des longboards
Fours de refusion avec une uniformité de température éprouvée sur des PCB larges et longs
Une manipulation inappropriée ou un chauffage inégal peuvent provoquer une légère fatigue des joints de soudure qui n'apparaît qu'après un fonctionnement prolongé.
Les produits LED haute puissance et extérieurs exigent la plus grande fiabilité de soudure. Ces applications nécessitent souvent :
Contrôle strict du profil thermique
Environnements de refusion d'azote en option
Marges de processus conservatrices pour garantir la durabilité à long terme
Dans de tels cas, investir dès le départ dans la stabilité thermique et le contrôle des processus réduit considérablement les coûts de garantie et de maintenance par la suite.
L'impression de pâte à souder est le point de départ de la qualité LED SMT. Les défis courants comprennent :
Volume de soudure inégal sur les grands pads LED
Affaissement de la pâte ou démoulage insuffisant sur les planches longues
Variations causées par un support incohérent du conseil d'administration
Même des écarts mineurs de volume de soudure peuvent entraîner une inclinaison LED, une dissipation thermique insuffisante ou des problèmes de fiabilité à long terme.
Lors de la sélection d'une imprimante de pâte à souder pour la fabrication de LED, la priorité doit être donnée à :
Cadre stable et alignement reproductible
Support efficace du panneau inférieur pour les longs PCB
Pression de raclette constante sur toute la zone d'impression
La vitesse est rarement le facteur limitant. Une imprimante légèrement plus lente mais plus stable fournit souvent des résultats supérieurs à long terme en production LED.
Un processus d'impression de pâte à souder stable et reproductible pour les LED PCB est souvent plus précieux qu'une vitesse d'impression plus élevée, en particulier pour les cartes longues et les grands tampons LED.
L'inspection de la pâte à souder (SPI) n'est pas obligatoire pour chaque usine LED, mais elle devient de plus en plus utile lorsque :
Produire des volumes moyens à élevés
Fabriquer des produits LED de haute puissance ou destinés à l'exportation
Aux prises avec des défauts liés à la soudure ou une incohérence de luminosité
SPI permet une détection précoce de la variation du volume de soudure avant que le placement et la refusion n'amplifient le problème.

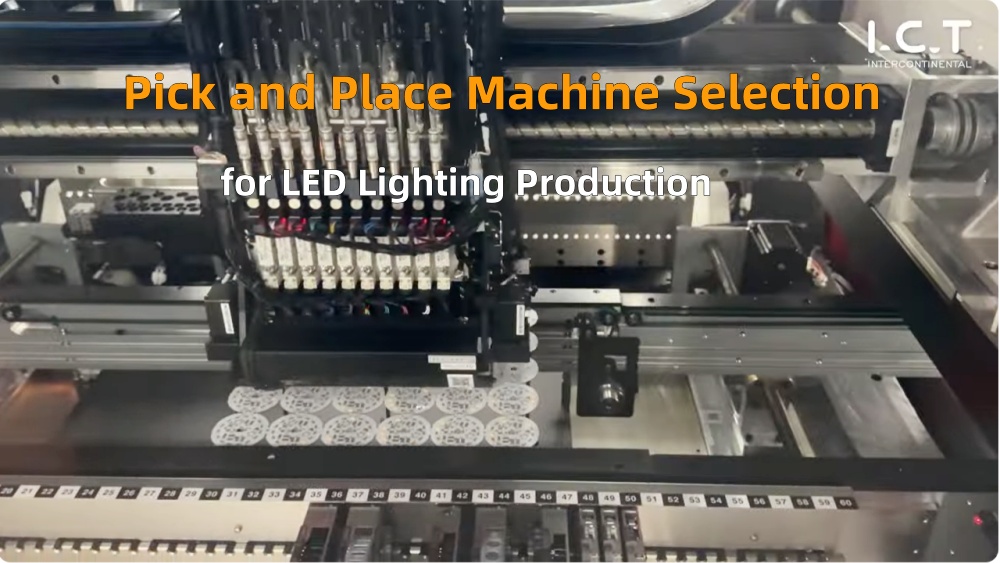

Les composants LED sont sensibles aux contraintes mécaniques. Une force de placement excessive peut endommager les puces à l'intérieur sans défauts visibles pendant AOI.
Les principales considérations comprennent :
Contrôle de la force de placement réglable
Alignement stable des buses
Comportement de placement cohérent sur les longues séries de production
Pour LED SMT, un placement doux et reproductible dépasse souvent la vitesse de placement maximale.
Même si des chiffres de CPH élevés peuvent sembler attrayants, LED le secteur manufacturier bénéficie davantage de :
Précision de placement stable dans le temps
Dérive minimale pendant les longues périodes de production
De faibles taux de défauts plutôt qu’une production maximale
Une machine fonctionnant légèrement plus lentement mais de manière constante génère souvent une productivité efficace plus élevée en raison d'une réduction des reprises.
Lors de l'évaluation des SMT machines pick and place pour l'assemblage LED , la stabilité du placement à long terme et le contrôle de la force sont souvent plus importants que les principaux chiffres CPH.
De nombreuses cartes LED combinent des puces LED avec des résistances, des condensateurs ou des connecteurs standard. Les systèmes de prélèvement et de placement doivent :
Gérer en douceur des tailles de composants mixtes
Prise en charge de changements de programme rapides pour différentes variantes de produits
Maintenir la précision sans réétalonnage fréquent
La flexibilité est de plus en plus importante à mesure que les gammes de produits LED se diversifient.
La sélection de solutions de brasage par refusion appropriées pour l'éclairage LED joue un rôle décisif dans l'intégrité des joints de soudure, la cohérence thermique et les performances à long terme LED.
Le brasage par refusion est le processus le plus critique pour la fiabilité LED. Les défis courants comprennent :
Chauffage inégal sur de longues PCB s
Températures de trempage et de pointe incohérentes
Contrainte thermique excessive entraînant une fatigue de la soudure
Un profil thermique stable et reproductible est essentiel pour un flux lumineux constant et une longue durée de vie.
La refusion d'azote peut offrir des avantages pour certaines applications LED :
Oxydation réduite
Amélioration du mouillage de la soudure
Formation conjointe plus cohérente
Cependant, cela augmente également les coûts d’exploitation. Pour de nombreux produits LED standards, un processus de refusion d'air bien contrôlé est suffisant. L'azote est généralement justifié pour la fabrication LED de haute puissance ou de qualité supérieure.
Pour les planches LED longues, la conception du four de refusion devient critique. Les facteurs clés comprennent :
Longueur de zone de chauffage adéquate
Conception de flux d'air stable
Uniformité de température éprouvée sur toute la largeur et la longueur des planches
Les résultats des tests à court terme peuvent sembler acceptables, mais la cohérence à long terme détermine le véritable succès de la fabrication.
Les défauts LED SMT diffèrent de ceux de l'électronique grand public dense. Les problèmes typiques incluent :
LED désalignement ou inclinaison
Soudure insuffisante ou excessive
Erreurs de polarité
Composants manquants
Les stratégies d'inspection doivent être adaptées à ces types de défauts plutôt qu'aux exigences génériques de haute densité PCB.

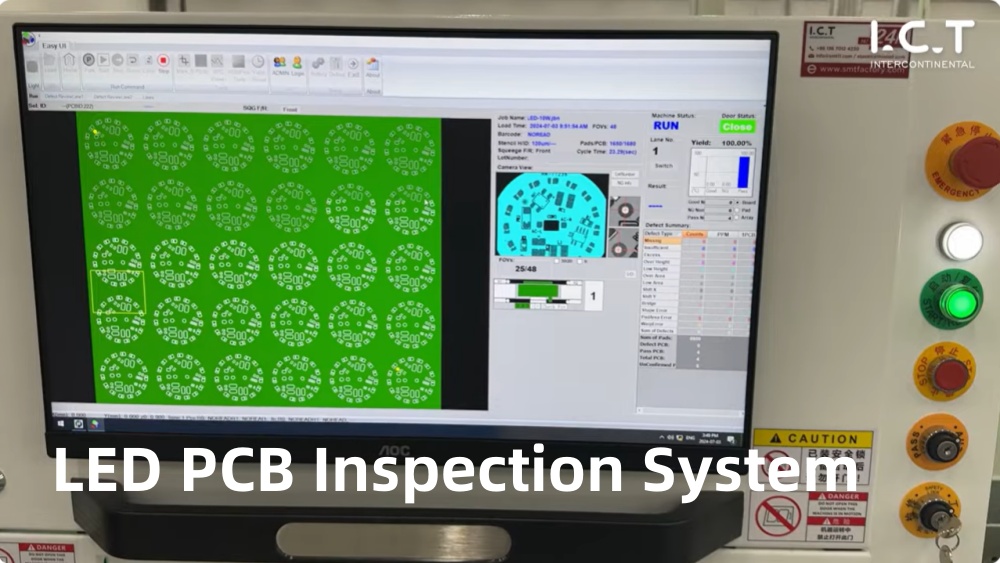

L'inspection optique automatisée (AOI) est largement utilisée dans les lignes LED SMT. Les configurations AOI efficaces se concentrent sur :
LED précision de la position
Forme du joint de soudure plutôt que détection des micro-défauts
Vitesse d'inspection élevée sans complexité inutile
Une programmation AOI trop complexe augmente souvent les coûts sans améliorer le rendement.
Une inspection AOI appropriée de l'assemblage LED PCB doit se concentrer sur l'alignement, la polarité et l'apparence de la soudure plutôt que sur une classification trop complexe des défauts.
Toutes les usines LED n'ont pas besoin d'une couverture complète SPI et AOI dès le premier jour. Une approche pratique est la suivante :
Commencez par AOI pour le placement et le contrôle de la polarité
Introduisez SPI à mesure que les exigences de volume ou de qualité augmentent
Les investissements en matière d’inspection devraient croître parallèlement à l’échelle de production et aux attentes des clients.
De nombreux fabricants LED commencent avec une seule ligne SMT. La clé est de s'assurer que la configuration initiale :
Ne limite pas l’expansion future
Permet d'intégrer facilement des équipements supplémentaires
Évite une obsolescence précoce
La planification modulaire réduit les risques et protège les investissements en capital.
Dans les lignes LED SMT, certains équipements bénéficient d'une spécification initiale plus élevée :
Fours de refusion aux performances thermiques stables
Imprimantes à forte stabilité mécanique
Systèmes de convoyage capables de manipuler des planches plus longues
D’autres éléments, comme la profondeur d’inspection ou la vitesse de placement, peuvent souvent être améliorés ultérieurement.
La sur-spécification des équipements peut être aussi problématique que le sous-investissement. Les erreurs courantes incluent :
Acheter une vitesse excessive pour des mises en page simples LED
Investir dans l’inspection au-delà des besoins réels
Copie des configurations du smartphone SMT sans réglage
Une planification équilibrée garantit un rapport coût/performance optimal tout au long du cycle de vie du produit.
Certaines erreurs récurrentes incluent :
Privilégier la vitesse à la stabilité
Sous-estimer l’impact de la cohérence thermique
Ignorer les longs défis de gestion PCB
Traiter LED SMT comme identique à l'assemblage d'appareils électroniques grand public
Éviter ces erreurs dès le début permet d’économiser des coûts importants et un stress opérationnel ultérieur.
Pour les fabricants recherchant une stabilité à long terme, une ligne de production complète SMT pour l'éclairage LED doit être conçue comme un système intégré plutôt que comme un ensemble de machines individuelles.
Choisir la bonne ligne de production SMT pour la fabrication d'éclairage LED nécessite un changement de mentalité. Le succès ne se définit pas par une vitesse maximale ou un coût initial le plus bas, mais par la cohérence, la fiabilité et l'évolutivité à long terme.
Une ligne LED SMT bien conçue offre :
Qualité de soudure stable
Performance lumineuse constante
Risque de retouche et de garantie réduit
Croissance manufacturière durable
En se concentrant sur les exigences réelles des processus plutôt que sur les spécifications générales, LED les fabricants peuvent construire SMT lignes de production qui répondent à la fois aux besoins actuels et à l'expansion future en toute confiance.
