La sélection d'une ligne de production SMT pour la fabrication de produits électroniques grand public est rarement une simple question de comparaison des spécifications des machines. Contrairement à l’électronique industrielle ou automobile, les produits de consommation fonctionnent dans des conditions de marché en évolution rapide, avec des cycles de vie plus courts et une pression intense sur les coûts. Ces réalités imposent des exigences uniques en matière de conception, de configuration et de flexibilité opérationnelle à long terme des lignes SMT.
De nombreux fabricants découvrent, souvent trop tard, qu'une ligne SMT optimisée uniquement pour la vitesse ou le coût d'investissement initial peut avoir des difficultés une fois la production réelle démarrée. Les changements fréquents de modèle, les types de composants mixtes, les prévisions de demande instables et l'espace limité dans l'usine introduisent tous des défis qui ne sont pas évidents lors de la sélection des équipements.
Cet article aborde la sélection de lignes SMT d'un point de vue pratique de fabrication. Au lieu de se concentrer sur des machines individuelles, il examine comment les caractéristiques du produit, l'étape de production et les conditions d'usine devraient guider les décisions lors de la construction ou de la mise à niveau d'une ligne SMT pour la fabrication d'électronique grand public.
La fabrication de produits électroniques grand public fonctionne selon une logique fondamentalement différente de la production industrielle ou automobile PCBA. L'électronique automobile donne la priorité à de longs cycles de vie des produits, à une conformité réglementaire stricte et à des processus hautement contrôlés qui restent stables pendant de nombreuses années. L'électronique industrielle se concentre souvent sur la robustesse et la faible variation.
L’électronique grand public, en revanche, évolue rapidement. Les révisions de produits sont fréquentes, les délais de mise sur le marché sont critiques et les volumes de production peuvent évoluer rapidement en réponse à la demande des consommateurs. Ces conditions nécessitent des lignées SMT capables de s'adapter sans sacrifier le rendement ou l'efficacité.
Une ligne SMT qui fonctionne bien dans un environnement mono-produit à long terme peut devenir inefficace lorsqu'elle est nécessaire pour gérer des changements fréquents, des bibliothèques de composants mixtes et des calendriers de production compressés.
La plupart des usines d’électronique grand public opèrent dans un environnement à forte mixité, même lorsque la production globale est importante. Les SKU individuels peuvent fonctionner pendant seulement quelques semaines ou quelques mois avant d'être remplacés ou révisés. Les ordres de modification technique sont courants et la planification de la production doit souvent être ajustée sans préavis.
Dans ce contexte, la productivité réelle est moins déterminée par la vitesse nominale de la machine que par la rapidité et la fiabilité avec lesquelles la ligne peut passer d'un produit à l'autre. Le temps de configuration, la gestion du programme et l’interaction de l’opérateur jouent tous un rôle important dans le rendement quotidien.

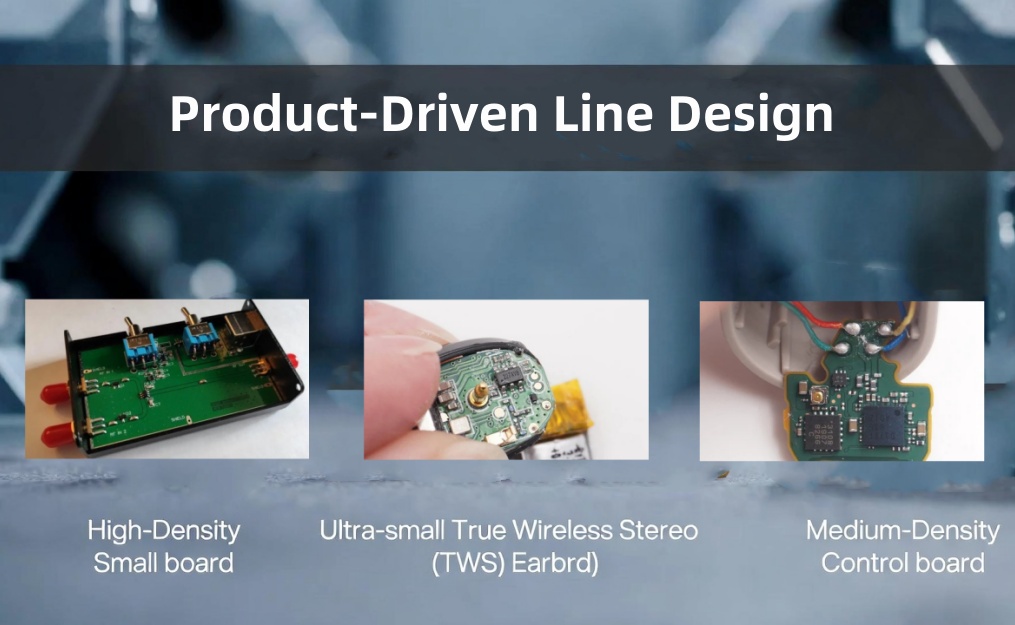

Les décisions de conception de produits façonnent directement les exigences de la ligne SMT. Les appareils grand public compacts combinent souvent des composants à pas fin, des configurations denses, des structures de blindage et une masse thermique mixte sur un seul PCB. Ces caractéristiques augmentent la sensibilité aux variations des processus d'impression, de placement et de refusion.
D'un point de vue opérationnel, la compréhension précoce de ces contraintes liées à la conception permet d'éviter une reconfiguration coûteuse ou un réglage des processus après le début de la production de masse.
L'électronique grand public haute densité implique généralement des BGA à pas fin, des QFN, des CSP et des composants passifs miniatures. Les dispositions PCB sont étroites et les marges de soudure sont étroites. Dans ces applications, la cohérence compte plus que les performances optimales.
Le facteur limitant est rarement la capacité d’une machine à atteindre une spécification donnée dans des conditions idéales. Au lieu de cela, le défi consiste à maintenir des résultats reproductibles sur de longues séries de production, sur plusieurs équipes et sur des changements de matériaux fréquents.
Les produits tels que les écouteurs TWS présentent un ensemble de défis différents. Les PCB sont extrêmement petits, les tolérances de panélisation sont serrées et les variations de produits sont fréquentes. La précision Fixture, la stabilité de la manipulation de la carte et le changement rapide de programme deviennent essentiels.
Dans ces environnements, même de petites inefficacités lors du changement peuvent affecter considérablement le débit global. Une ligne SMT conçue pour la flexibilité surpasse souvent une configuration à vitesse plus élevée mais moins adaptable.
Les appareils domestiques intelligents et les cartes de contrôle grand public présentent généralement une densité de composants modérée combinée à une grande variété de SKU. Les volumes de production peuvent varier considérablement d’un modèle à l’autre et les prévisions de la demande sont souvent incertaines.
Pour ces produits, la conception de la ligne SMT doit trouver un équilibre entre flexibilité et production stable. L'équipement doit prendre en charge à la fois des changements de modèle fréquents et une production soutenue sans effort de configuration excessif.
L'électronique grand public sensible aux coûts met l'accent sur le contrôle du rendement et l'efficacité opérationnelle. Même si la densité des composants peut être plus faible, les volumes sont souvent élevés et même de faibles taux de défauts peuvent avoir un impact notable sur la rentabilité.
Dans de tels cas, la fiabilité de l'équipement, la facilité de maintenance et la stabilité du processus à long terme offrent généralement une plus grande valeur que les fonctionnalités avancées qui offrent des avantages pratiques limités.

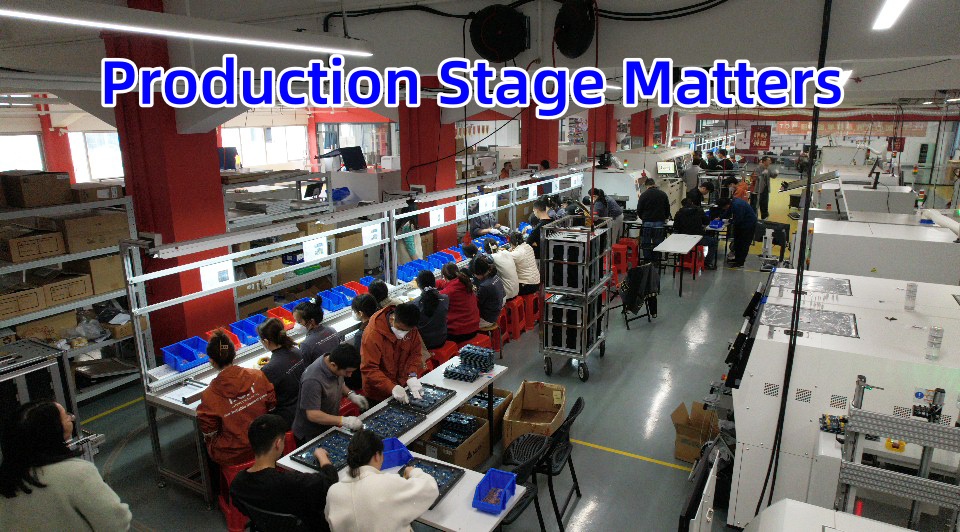

Pendant les étapes d’introduction des prototypes et des nouveaux produits, les volumes de production sont faibles et les conceptions changent fréquemment. La ligne SMT doit prendre en charge la création rapide de programmes, une configuration facile du chargeur et un fonctionnement intuitif.
Surinvestir dans l’automatisation à haut débit à ce stade conduit souvent à une capacité sous-utilisée et à une complexité inutile. Des configurations plus simples et plus flexibles ont tendance à prendre en charge des cycles d'apprentissage plus rapides et des transitions plus fluides vers la production de masse.
Une fois qu’un produit entre dans une production en volume stable, les priorités changent. Un rendement constant, une qualité prévisible et une dépendance réduite de l'opérateur deviennent plus importants qu'une flexibilité absolue.
À ce stade, le contrôle des processus et l’intégration de l’inspection jouent un rôle plus important dans le maintien du rendement au fil du temps. La sélection de l'équipement doit mettre l'accent sur la fiabilité et la répétabilité plutôt que sur les spécifications générales.
Les marques d’électronique grand public à croissance rapide sont confrontées à un défi différent : augmenter leur production sans s’enfermer dans des systèmes rigides. Les lignes SMT doivent être conçues dans une optique d'expansion, permettant d'ajouter une capacité supplémentaire ou une automatisation sans perturbation majeure.
D'un point de vue stratégique, les configurations modulaires et les interfaces standardisées offrent une voie de croissance plus sûre que les configurations rigides et hautement personnalisées.
D'après l'expérience pratique de fabrication, la plupart des problèmes SMT à long terme ne sont pas causés par des limites techniques extrêmes, mais par de petites incohérences qui s'accumulent au fil du temps.
L'impression de pâte à souder reste l'un des processus les plus critiques dans les lignes d'électronique grand public SMT. La précision de la configuration initiale est importante, mais la répétabilité à long terme est souvent le véritable différenciateur.
Une imprimante qui maintient des performances stables après des changements de pochoirs, des échanges de matériaux et des transitions d'opérateurs contribue davantage à la cohérence du rendement qu'à des améliorations marginales du temps de cycle.
Les machines de prélèvement et de placement doivent s'adapter à une large gamme de tailles de composants, de types d'emballage et d'orientations. Dans une production à forte mixité, la gestion du margeur, la stabilité de la vision et le changement de programme efficace ont un impact plus important sur la productivité réelle que la vitesse de placement maximale.
Les équipements qui réduisent la complexité de configuration et minimisent les ajustements dépendants de l'opérateur offrent souvent de meilleures performances globales.
Les fours de refusion sont souvent sous-estimés lors de la planification des lignes SMT. Les cartes grand public compactes avec une masse thermique mixte nécessitent des profils thermiques stables et reproductibles pour éviter les défauts tels que le tombstoning, le vide ou un mouillage insuffisant.
Un système de refusion doit offrir un comportement thermique cohérent sur différents produits sans nécessiter d'ajustements constants du profil.

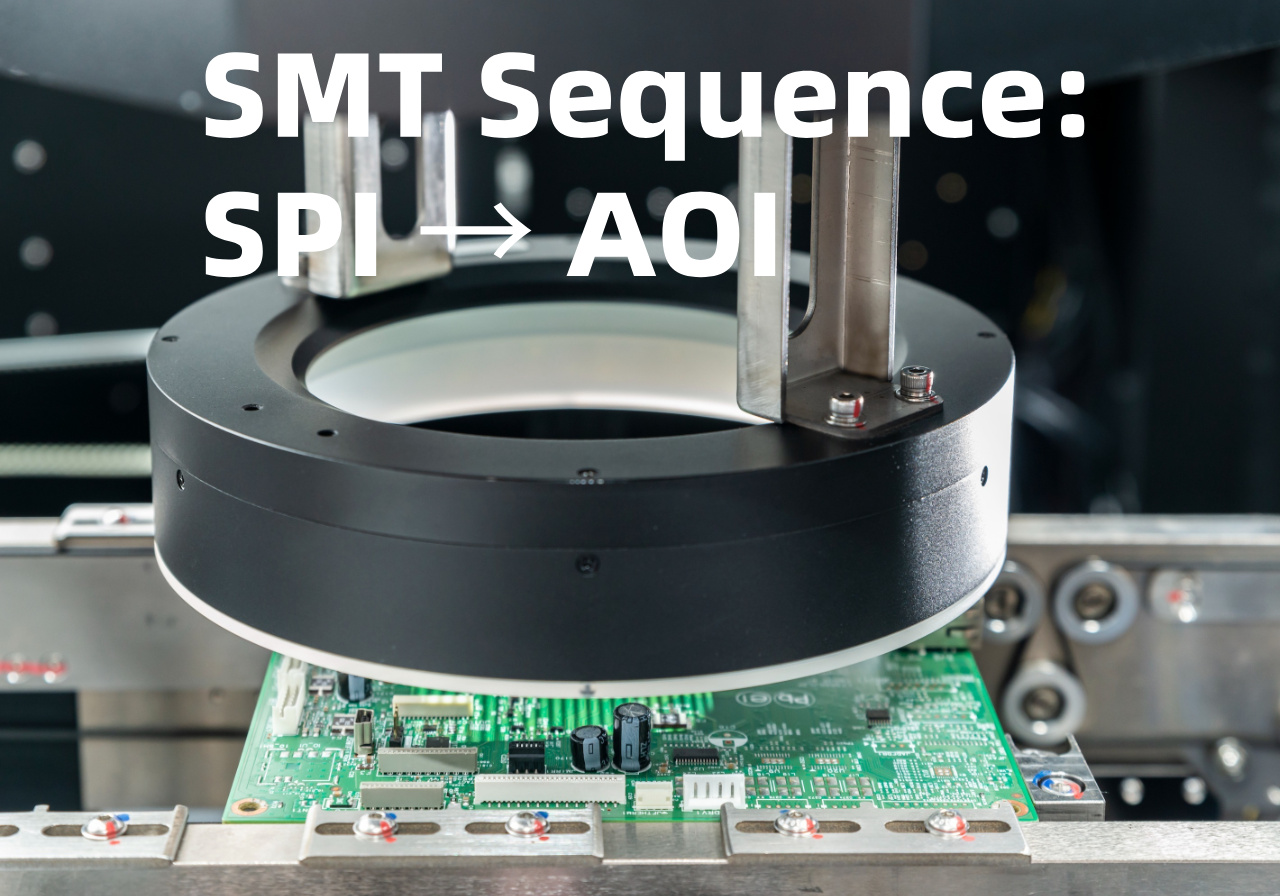

L’inspection ajoute le plus de valeur lorsqu’elle prend en charge le contrôle des processus plutôt que d’agir uniquement comme un filtre de défauts. Le placement approprié de SPI et AOI permet une détection précoce de la dérive du processus, réduisant ainsi les rebuts et les reprises.
L’objectif n’est pas une couverture d’inspection maximale, mais un retour d’information exploitable qui améliore les processus en amont.

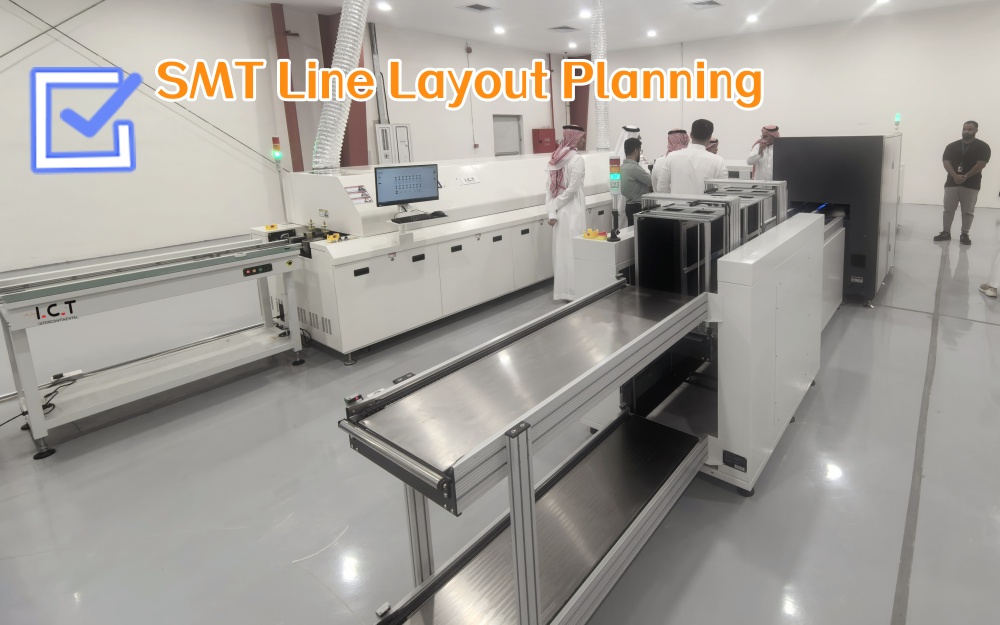

L’espace d’usine est souvent limité dans la fabrication de produits électroniques grand public. Les aménagements en ligne droite sont simples et efficaces mais nécessitent plus d’espace au sol. Les configurations en forme de U peuvent réduire l'encombrement et améliorer l'interaction de l'opérateur, même si elles nécessitent une planification minutieuse du flux de matériaux.
Le choix optimal dépend de la gamme de produits, de la disponibilité de la main-d'œuvre et des futurs projets d'expansion.
Un flux de matériaux efficace réduit les erreurs de manipulation et les temps de changement. La disposition des lignes SMT doit prendre en charge les mouvements intuitifs de l'opérateur, des chemins de matériaux clairs et un trafic transversal minimal.
Dans les environnements à forte mixité, de petites inefficacités dans la manutention des matériaux peuvent s'accumuler et entraîner des temps d'arrêt importants.
Une expansion future doit être envisagée dès la phase de conception initiale. Le fait de laisser de l'espace pour des équipements supplémentaires, d'utiliser des interfaces de convoyeur standardisées et de maintenir une flexibilité d'agencement contribue à protéger l'investissement à long terme.

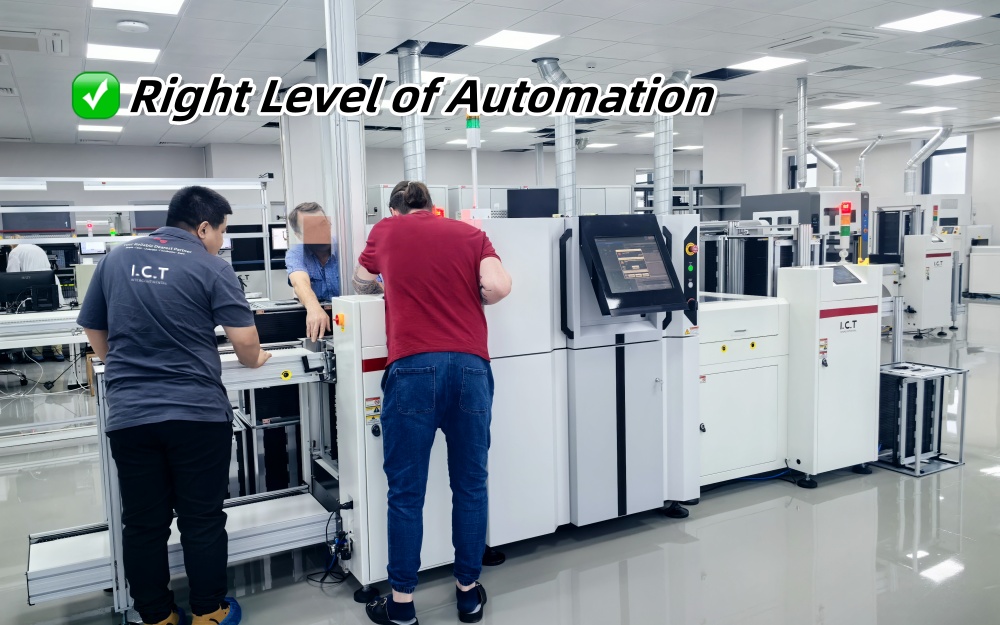

L'automatisation doit être appliquée de manière sélective. Les lignes SMT entièrement automatiques offrent une efficacité élevée dans des scénarios stables et à volume élevé, mais peuvent réduire la flexibilité lors de changements fréquents.
Les solutions semi-automatiques constituent souvent une approche équilibrée pour les fabricants gérant divers produits électroniques grand public.
Les coûts de main-d’œuvre locale et les niveaux de compétence de la main-d’œuvre influencent le degré optimal d’automatisation. Dans les régions où les coûts de main-d’œuvre sont modérés et où les opérateurs sont expérimentés, une automatisation excessive peut ne pas apporter d’avantages proportionnels.
La sélection des équipements doit refléter des conditions d’exploitation réalistes plutôt que des gains d’efficacité théoriques.
La surautomatisation peut augmenter la complexité de la configuration et la charge de maintenance. Au cours des premières étapes de production, des systèmes plus simples permettent souvent une adaptation plus rapide aux changements de conception et à l’évolution de la demande.
Le placement stratégique des inspections permet une identification précoce des problèmes de processus. Une inspection redondante augmente les coûts sans nécessairement améliorer la qualité.
Les stratégies d'inspection efficaces se concentrent sur la prévention de la propagation des défauts plutôt que sur la documentation des défaillances.
Les données d’inspection doivent être répercutées sur les ajustements du processus. Sans analyse structurée des données, les résultats d’inspection offrent une valeur limitée.
Un flux de données connecté prend en charge l’amélioration continue et la stabilité des rendements à long terme.
Alors que les produits électroniques grand public sont généralement soumis à moins d'exigences réglementaires en matière de traçabilité que les produits automobiles, la traçabilité de base prend en charge l'analyse de la qualité, la gestion des garanties et la responsabilité des fournisseurs.
Ces erreurs sont rarement visibles lors des tests de réception en usine, mais apparaissent souvent plusieurs mois après le début de la production en série.
Se concentrer uniquement sur la vitesse ou le coût initial entraîne souvent des dépenses plus élevées à long terme en raison des temps d'arrêt, des retouches et de l'instabilité des processus.
Le temps de changement affecte directement la sortie dans les environnements à forte mixité. Les lignes optimisées uniquement pour un débit nominal peuvent avoir de mauvais résultats en fonctionnement quotidien.
L'accessibilité à la maintenance, la disponibilité des pièces de rechange et la qualité du support technique influencent considérablement les performances des équipements à long terme.
Ces lignes donnent la priorité aux systèmes de placement flexibles, à la manipulation compacte des cartes et à la gestion efficace des programmes pour prendre en charge les changements fréquents de produits.
Une configuration équilibrée met l'accent sur une impression stable, un placement adaptable et une automatisation modérée pour s'adapter à différents volumes de production.
Les conceptions évolutives permettent aux fabricants de commencer avec une configuration de base et d'étendre la capacité à mesure que la demande augmente, réduisant ainsi le risque initial.
Les fournisseurs possédant une expérience pratique en électronique grand public sont mieux placés pour anticiper les défis de production et recommander des configurations appropriées.
Une installation et une formation efficaces réduisent le temps de montée en puissance et aident les opérateurs à atteindre une production stable plus rapidement.
Un support fiable tout au long du cycle de vie réduit les temps d'arrêt imprévus et protège les investissements à long terme.
Type de produit et caractéristiques PCB
Volume de production actuel et futur
Espace d'usine, main-d'œuvre et plan de croissance
Une ligne SMT bien choisie n'est pas définie par des machines individuelles, mais par l'efficacité avec laquelle l'ensemble du système prend en charge l'évolution des produits, la stabilité de la production et la croissance de l'entreprise. Dans la fabrication de produits électroniques grand public, le succès dépend de la construction d’une chaîne de production capable de s’adapter aussi rapidement que le marché lui-même.
Si vous planifiez ou optimisez une ligne SMT pour la fabrication de produits électroniques grand public, une compréhension claire de votre produit et de l'étape de production est essentielle. Pour une discussion pratique et axée sur l’ingénierie basée sur des conditions réelles d’usine, n’hésitez pas à nous contacter. > > > > > >
1. Qu'est-ce qui différencie les lignes SMT pour l'électronique grand public des autres secteurs ?
Les lignes d'électronique grand public SMT doivent prendre en charge un mix élevé, des changements fréquents et une montée en puissance rapide, plutôt qu'une stabilité à long terme d'un seul produit.
2. Une ligne SMT entièrement automatique est-elle toujours nécessaire pour l'électronique grand public ?
Non. Pour les produits en phase de démarrage ou qui changent fréquemment, les lignes semi-automatiques ou modulaires SMT offrent souvent une meilleure efficacité réelle.
3. Quel processus SMT a le plus grand impact sur le rendement ?
L’impression de pâte à braser et le contrôle thermique par refusion ont généralement la plus grande influence sur la régularité du rendement.
4. Comment planifier l'inspection SMT ?
L’inspection doit être positionnée pour fournir un retour d’information exploitable sur le processus plutôt que de simplement détecter les défauts.
