Dans de nombreux projets de fabrication d'électronique de puissance, la décision de ligne SMT n'a qu'une seule chance réelle d'être juste. Les conséquences d’une mauvaise configuration n’apparaissent souvent pas immédiatement. Au lieu de cela, ils émergent tranquillement des mois, voire des années plus tard, à cause d'un rendement en baisse, d'une qualité de soudure instable, d'un nombre accru de retouches et d'un rendement croissant sur le terrain.
C'est pourquoi le choix d'une SMT ligne de production pour l'électronique de puissance PCBA est fondamentalement différent du choix d'une ligne pour l'électronique grand public ou les produits de communication.
Dans la fabrication d’électronique de puissance, l’objectif n’est pas d’atteindre la vitesse de placement la plus élevée ou l’investissement initial le plus faible. Le véritable objectif est de construire un système de production capable de fonctionner de manière stable sous contrainte thermique, de gérer des composants lourds et de forte puissance et de maintenir une qualité constante tout au long du cycle de vie du produit.
L'électronique de puissance PCBA est largement utilisée dans les alimentations industrielles, les systèmes de stockage d'énergie, les entraînements de moteurs, les équipements de recharge de véhicules électriques, les onduleurs d'énergie renouvelable et l'automatisation industrielle. Ces produits impliquent généralement des PCB épais, de grandes zones de cuivre, des chemins de courant élevés et des dispositifs de puissance tels que des MOSFET, des IGBT, des transformateurs et de gros condensateurs électrolytiques. Toute faiblesse dans la qualité de la soudure, le contrôle thermique ou la stabilité mécanique peut entraîner des pannes précoces, des risques pour la sécurité ou des retours sur site coûteux.
Pour les fabricants, les ingénieurs et les équipes d'approvisionnement, la sélection de la mauvaise ligne SMT entraîne souvent des coûts cachés à long terme : des retouches fréquentes, des rendements instables, une dérive des processus ou même une refonte forcée de la ligne lorsque la production évolue. Cet article fournit un cadre pratique et orienté décisionnel pour choisir une ligne SMT spécifiquement pour l'électronique de puissance PCBA, en se concentrant sur la fiabilité, l'évolutivité et les performances totales du cycle de vie plutôt que sur les mesures à court terme.
Avant de discuter de la sélection des équipements, il est essentiel de comprendre pourquoi l'électronique de puissance PCBA impose des exigences plus élevées aux lignes de production SMT que les produits électroniques classiques.
Les cartes d'électronique de puissance utilisent généralement des épaisseurs PCB de 2,0 à 3,2 mm ou plus, souvent combinées à de lourdes couches de cuivre. Ces caractéristiques affectent considérablement le transfert de chaleur lors du brasage par refusion. Par rapport aux consommateurs minces PCB, les cartes épaisses chauffent plus lentement et refroidissent de manière moins uniforme, ce qui augmente le risque de mouillage insuffisant de la soudure, de joints froids ou de gradients thermiques excessifs.
Contrairement aux produits mobiles ou IoT dominés par de petits composants de puces, les appareils électroniques de puissance PCBA incluent de gros boîtiers tels que les DPAK, les appareils de la série TO, les modules d'alimentation, les transformateurs et les grands condensateurs. Ces composants présentent des défis en termes de stabilité du placement, de sélection des buses, de précision de placement et de mouvement après placement avant la solidification de la soudure.
Les produits d'électronique de puissance sont souvent conçus pour un fonctionnement continu sur 5 à 10 ans ou plus. Cela signifie que la fiabilité des joints de soudure, la résistance aux cycles thermiques et la cohérence du processus à long terme sont bien plus critiques que le débit à court terme. Un processus SMT marginal qui semble acceptable lors de la production initiale peut devenir un sérieux handicap au fil du temps.
De nombreux composants électroniques de puissance PCBA nécessitent une combinaison de processus SMT et traversants (THT). Les gros transformateurs, les connecteurs à courant élevé et les composants mécaniques sont souvent installés après la refusion SMT, ce qui rend la planification précoce de la disposition des lignes et l'intégration des processus essentielles.
À retenir pour l'électronique de puissance SMT :
l'électronique de puissance SMT n'est pas une question de vitesse. Il s’agit de stabilité des processus, de contrôle thermique et de fiabilité à long terme. C'est pourquoi la conception des processus au niveau du système est plus importante que les spécifications individuelles des machines.
L'une des erreurs les plus courantes lors de la sélection d'une ligne SMT est de choisir un équipement basé uniquement sur la vitesse nominale maximale plutôt que sur les besoins réels de production.
Pour les centres de R&D, les startups ou les fabricants produisant des produits électroniques de puissance personnalisés en petits lots, la flexibilité est plus importante que le niveau d’automatisation. Des changements de produit fréquents, des interventions manuelles et des ajustements techniques sont normaux.
Caractéristiques recommandées :
Ligne SMT semi-automatique ou modulaire
Changement et configuration de programme faciles
Forte accessibilité technique
Investissement en capital réduit avec des voies de mise à niveau claires
Ce type de configuration permet des itérations rapides sans enfermer le fabricant dans des équipements surdimensionnés qui restent sous-utilisés.
De nombreux fabricants d'électronique de puissance opèrent principalement dans des gammes de volumes moyens, telles que les alimentations industrielles ou les cartes de commande de stockage d'énergie. Dans ce scénario, la stabilité, la cohérence du rendement et la prévisibilité du rendement comptent bien plus que la vitesse de placement maximale.
Caractéristiques recommandées :
Ligne en ligne SMT entièrement automatique
Vitesse et précision de placement équilibrées
Performance thermique de refusion stable
Inspection en ligne pour le contrôle des processus
Les fabricants qui se lancent dans des secteurs à croissance rapide tels que les infrastructures pour véhicules électriques ou les énergies renouvelables doivent planifier leur expansion future. Le choix d'une ligne SMT sans évolutivité entraîne souvent des refontes coûteuses et des interruptions de production ultérieures.
Caractéristiques recommandées :
Conception de ligne modulaire
Espace réservé pour les stations AOI, radiologiques et tampons
Interfaces mécaniques et logicielles standardisées
Compatibilité des données pour l'intégration au niveau de la ligne
Points clés à retenir pour l'électronique de puissance SMT :
la capacité SMT doit correspondre aux étapes de production réelles, et non à des prévisions optimistes. C'est là que la planification de la ligne au niveau de la solution offre bien plus de valeur que l'achat de machines individuellement.

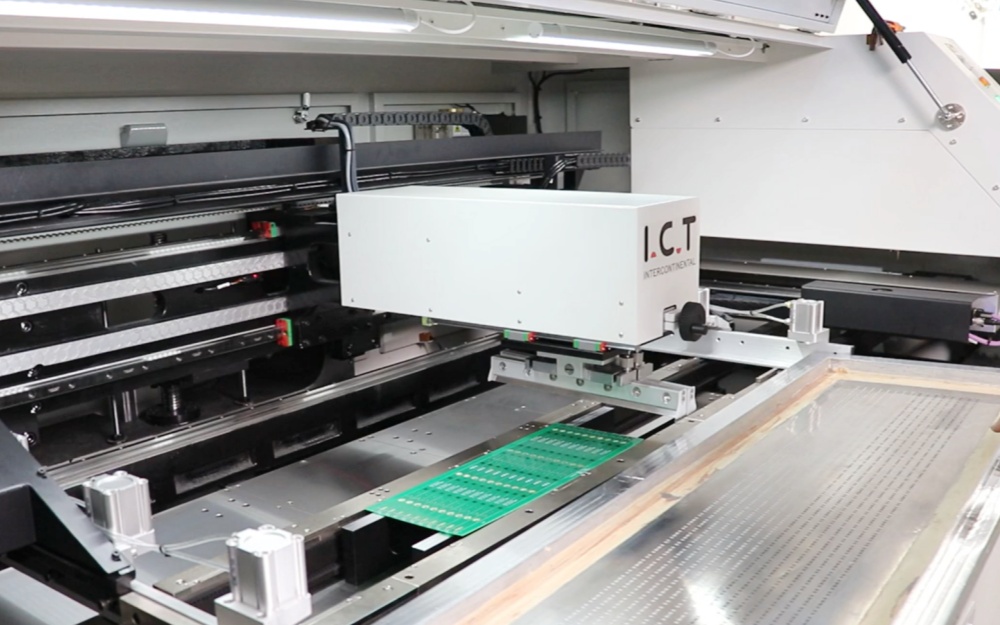

En électronique de puissance SMT, l'impression de pâte à souder a un impact disproportionné sur la fiabilité du produit final. Les grands tampons, les planches épaisses et la masse thermique élevée amplifient toute incohérence introduite à ce stade.
Les PCB épais nécessitent des systèmes de support solides et flexibles pendant l'impression. Un support insuffisant peut entraîner une déviation de la planche, un dépôt de pâte inégal et un désalignement entre le pochoir et les tampons.
Considérations clés :
Plateforme d'imprimante rigide
Broches de support PCB flexibles et réglables
Serrage et alignement stables du pochoir
Les appareils électriques utilisent souvent de grands plots de soudure très sensibles aux variations de volume de pâte. Une pâte excessive augmente le risque de miction, tandis qu'une pâte insuffisante réduit la résistance des joints. Un processus d'impression stable et reproductible constitue l'un des moyens les plus efficaces de réduire les défauts et les reprises en aval.
À retenir pour l'électronique de puissance SMT :
la stabilité de l'impression est bien plus importante que la vitesse d'impression.
Les machines de prélèvement et de placement pour l'électronique de puissance PCBA doivent donner la priorité à la stabilité du placement et à la capacité de manipulation des composants plutôt qu'au nombre maximum de composants par heure.
Le système de placement doit prendre en charge :
Buses à forte charge
Ramassage stable pour les colis irréguliers
Force de placement contrôlée
Vibration minimale pendant le mouvement
L'électronique de puissance PCBA combine souvent des composants à pas fin avec des dispositifs de grande puissance. Le système de placement doit gérer cette diversité sans ajustements manuels fréquents ni compromis sur les processus.
Les configurations d'alimentation flexibles et la programmation intuitive réduisent considérablement la charge de travail d'ingénierie et le risque d'erreur de configuration.
À retenir pour l'électronique de puissance SMT :
un processus de placement légèrement plus lent mais plus stable offre presque toujours un rendement à long terme plus élevé.
En électronique de puissance SMT, le brasage par refusion est souvent le facteur de risque le plus sous-estimé lors de la planification des lignes.
Les lignes peuvent réussir les tests d'acceptation initiaux, mais souffrir ensuite de taux de vides instables ou d'une qualité de soudure incohérente. Dans de nombreux cas, la cause première ne vient pas des matériaux ou des composants, mais d’une marge thermique insuffisante dans la conception du processus de refusion.
Les panneaux épais et les grands composants nécessitent un transfert de chaleur puissant et uniforme.
Exigences clés :
Plusieurs zones de chauffage
Forte capacité de compensation thermique
Conception de flux d'air stable
Contrôle répétable de la température sur de longues séries de production
Un profil de température précis et reproductible garantit que les joints de soudure répondent aux exigences de fiabilité sur différentes conceptions de cartes et lots de production.
Pour les joints de soudure de haute puissance, l'oxydation et les vides affectent considérablement la conductivité thermique et les performances électriques. Des profils thermiques optimisés et, lorsque nécessaire, des atmosphères contrôlées contribuent à atténuer ces risques.
À retenir pour l'électronique de puissance SMT :
les performances de refusion définissent en grande partie la fiabilité du produit à long terme.

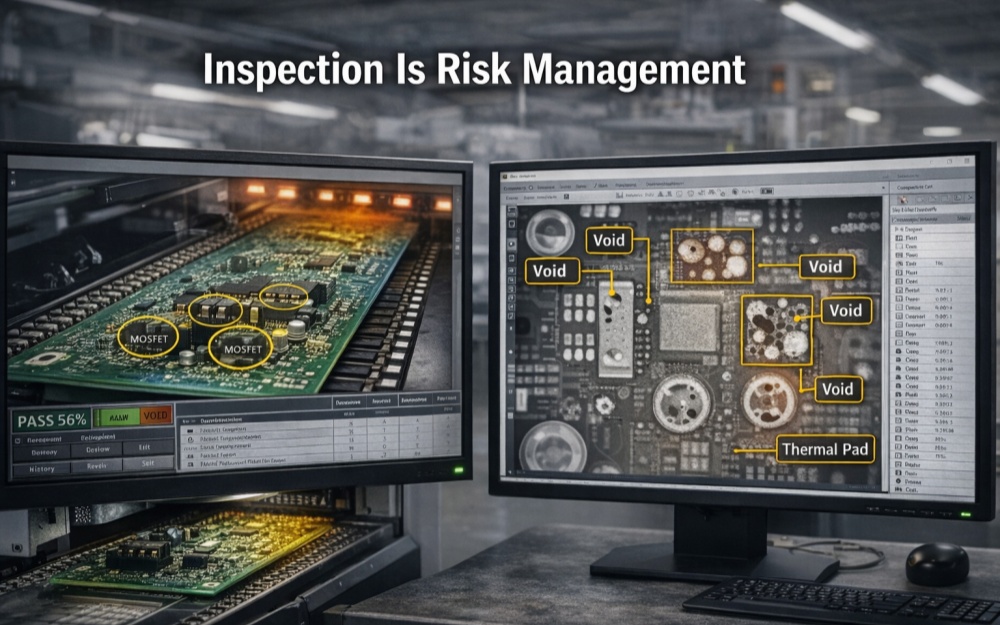

L'inspection n'est pas facultative en électronique de puissance SMT : c'est un outil de gestion des risques.
SPI détecte les problèmes d'impression avant qu'ils ne se propagent sur toute la ligne, réduisant ainsi considérablement les reprises et les rebuts.
AOI identifie les erreurs de placement, les problèmes de polarité et les défauts de soudure visibles. Pour l’électronique de puissance, la stratégie d’inspection doit se concentrer sur les zones à haut risque plutôt que de simplement rechercher une couverture complète.
L'inspection aux rayons X est particulièrement utile pour détecter les vides et les défauts de soudure cachés dans les dispositifs électriques et les grands tampons thermiques.
À retenir pour l'électronique de puissance SMT :
l'équipement d'inspection doit être placé là où il offre la plus grande réduction des risques.

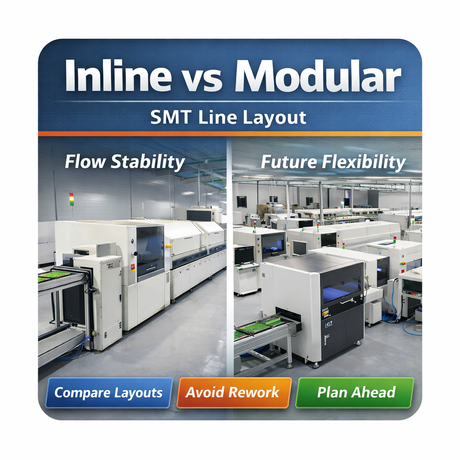

Les décisions relatives à l'aménagement des lignes ont souvent un impact à long terme plus important que les marques d'équipement individuelles.
Une ligne d'électronique de puissance SMT bien conçue doit permettre :
Accès facile pour l'entretien
Mise en mémoire tampon des processus
Inspections futures ou ajouts de processus
La planification précoce des processus post-SMT THT évite les goulots d'étranglement et les flux de matériaux inefficaces plus tard.
À retenir pour l'électronique de puissance SMT :
une disposition bien planifiée protège la stabilité de la production à long terme et la flexibilité de la mise à niveau.
L'évaluation des lignes SMT uniquement sur la base du prix d'achat entraîne souvent des coûts à long terme plus élevés.

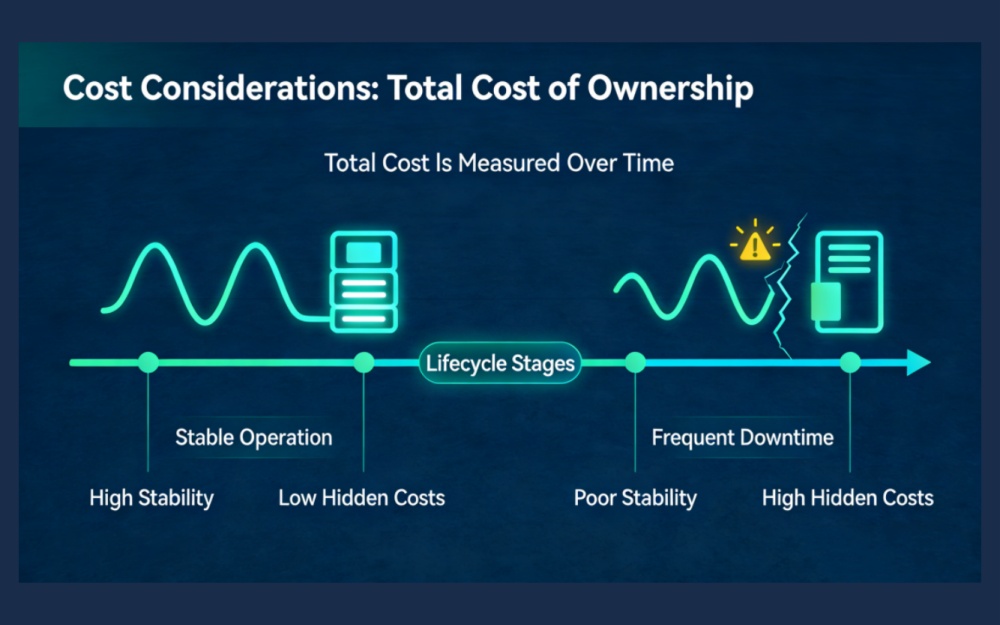

Le coût total de possession doit inclure :
Entretien et pièces de rechange
Consommation d'énergie
Formation et support technique
Stabilité du rendement dans le temps
Les conceptions modulaires et évolutives protègent l'investissement en permettant des mises à niveau progressives au lieu du remplacement complet de la ligne.
Points clés à retenir pour l'électronique de puissance SMT :
la ligne SMT la plus économique est celle qui reste productive et stable tout au long de son cycle de vie.
Même le meilleur équipement peut tomber en panne si le support du fournisseur est inadéquat.
Critères d'évaluation clés :
Expérience avec les applications d'électronique de puissance
Disponibilité du support technique et de la formation
Processus d’installation et de mise en service éprouvés
Structure de réponse de service claire
À retenir pour l'électronique de puissance SMT :
la capacité du fournisseur est aussi importante que la capacité de la machine pour les applications complexes et de haute fiabilité.
Choisir une gamme SMT pour l'électronique de puissance PCBA n'est pas un simple achat d'équipement. Il s'agit d'une décision de fabrication stratégique qui affecte la fiabilité du produit, la stabilité opérationnelle et l'évolutivité future.
Pour la plupart des fabricants, le véritable défi n'est pas d'acheter des machines, mais de traduire les caractéristiques du produit, telles que la masse thermique, la composition des composants et les objectifs de fiabilité, en un système de production stable et évolutif.
Une ligne d'électronique de puissance SMT bien conçue ne recherche pas la vitesse maximale. Il offre des performances constantes dans des conditions exigeantes, année après année.
Avant de finaliser tout investissement, mener un examen technique structuré (couvrant le comportement thermique du produit, la composition des composants et les contraintes d'expansion à long terme) peut réduire considérablement le risque opérationnel et protéger la qualité du produit tout au long de son cycle de vie.
Dans certains cas, une adaptation partielle est possible, mais elle est rarement optimale. Les gammes d'électronique grand public SMT sont généralement optimisées pour les cartes minces, les petits composants et les vitesses de placement élevées. L'électronique de puissance PCBA introduit des cartes plus épaisses, une masse thermique plus élevée et des composants plus lourds, qui dépassent souvent les marges mécaniques et thermiques des lignes axées sur le consommateur. L'adaptation de telles lignes peut conduire à des processus instables et à des risques plus élevés à long terme.
Les considérations de redistribution doivent être incluses dès la première étape de la planification. L'épaisseur de la carte, le poids du cuivre, la masse thermique des composants et les objectifs de fiabilité des joints de soudure influencent directement la sélection du four de refusion et la disposition de la ligne. Traiter la refusion comme un détail en aval entraîne souvent une marge thermique insuffisante, difficile à corriger ultérieurement.
Pas toujours. Alors que la refusion à l'azote ou sous vide peut réduire l'oxydation et les vides pour certaines applications à haute puissance, de nombreux appareils électroniques de puissance PCBA peuvent atteindre une fiabilité acceptable avec des profils de refusion d'air bien conçus. La décision doit être basée sur la taille du coussin thermique, la tolérance aux vides et les exigences de fiabilité plutôt que sur des hypothèses par défaut.
L’inspection doit être axée sur les risques plutôt que sur la couverture. Les joints de soudure à haut risque, tels que les dispositifs électriques, les coussinets thermiques et les chemins à courant élevé, bénéficient le plus d'une inspection plus approfondie, y compris aux rayons X si nécessaire. L’application d’une inspection maximale à chaque composant augmente souvent le temps de cycle sans réduction proportionnelle des risques.
Les indicateurs courants incluent des taux de vide incohérents, une sensibilité aux petits changements de profil, des fluctuations de rendement entre les équipes et des défauts de joints de soudure qui apparaissent après une production prolongée plutôt que lors des essais initiaux. Ces symptômes indiquent souvent une capacité de refusion marginale ou des limitations du débit d'air.
La traçabilité des données devient de plus en plus importante à mesure que les produits électroniques de puissance évoluent vers des applications réglementées ou critiques pour la sécurité. L'enregistrement des paramètres clés du processus, tels que la qualité d'impression, la précision du placement et les profils de refusion, permet d'identifier les causes profondes des problèmes et prend en charge le contrôle des processus à long terme et les audits des clients.
Oui. Même lorsque les volumes actuels sont stables, les portefeuilles de produits d'électronique de puissance évoluent souvent vers une densité de puissance plus élevée ou des exigences de fiabilité plus strictes. La réservation de l'espace physique et de la compatibilité du système pour de futures inspections, mises en mémoire tampon ou mises à niveau de processus réduit considérablement les risques de perturbation et de réinvestissement.
