De nombreuses lignes SMT commencent à avoir des difficultés non pas à cause de la mauvaise qualité de l'équipement, mais parce que la décision d'aménagement était fondamentalement erronée dès le premier jour. Les problèmes apparaissent souvent progressivement : l'ajout d'un seul AOI ou d'un rayon X force des jours d'arrêt, les tampons finissent par être sous-dimensionnés ou mal positionnés, et le débit global diminue avec le temps, même si chaque machine continue de fonctionner conformément aux spécifications. Ces problèmes sont rarement aléatoires. Ce sont des conséquences structurelles de la configuration initiale de la ligne.
Choisir entre une disposition de ligne en ligne et une disposition modulaire SMT n'est donc pas une question d'efficacité de l'espace au sol. Il s'agit d'une stratégie de fabrication à long terme qui affecte directement la stabilité du flux de matières, la flexibilité du changement, la résilience du système et le coût réel de l'expansion future.
Ce qui rend les décisions d’aménagement particulièrement dangereuses, c’est que leurs limites sont souvent invisibles au début. Lors de la montée en puissance initiale, les lignes en ligne et modulaires peuvent sembler fonctionner sans problème. Les véritables différences n’apparaissent que plus tard, lorsque les volumes de production augmentent, que la gamme de produits change ou que des étapes d’inspection supplémentaires deviennent nécessaires. Lorsque ces contraintes deviennent évidentes, leur correction nécessite généralement des retouches importantes, des temps d'arrêt ou un réinvestissement de capital.
Pour comprendre pourquoi tant de lignes SMT sont contraintes au début de leur cycle de vie, il est essentiel d'examiner d'abord comment les choix d'agencement peuvent verrouiller les limitations structurelles d'une ligne de production dès le premier jour.
De nombreuses usines ne se rendent compte que trop tard que leur gamme SMT était limitée dès le début. Même lorsqu'elle est équipée de plates-formes de placement rapides et fiables telles que JUKI ou Hanwha , les performances globales de la ligne peuvent encore se dégrader de mois en mois. Le débit diminue lentement, de petits ajustements se transforment en perturbations majeures et chaque amélioration semble plus difficile que prévu.
Ces problèmes sont rarement causés par la capacité de la machine. Ils sont le résultat de décisions d'aménagement prises au début du projet, décisions qui bloquent discrètement les limitations structurelles dans la ligne et deviennent de plus en plus coûteuses à corriger au fil du temps.
Au début, tout semble se dérouler sans problème. Les temps de cycle sont respectés, les tampons restent pour la plupart vides et la ligne semble équilibrée. Mais avec le temps, la réalité change. La variété des produits augmente, les volumes fluctuent et les changements deviennent plus fréquents.
Le temps d'attente commence à s'accumuler entre les processus. Certaines machines commencent à se bloquer tandis que d’autres restent inactives. L’équilibre initial des lignes s’effondre progressivement, non pas parce que les machines individuelles perdent en performances, mais parce que la configuration ne peut pas absorber les variations. En conséquence, la production globale diminue même si chaque machine fonctionne toujours conformément aux spécifications.
À mesure que les exigences de qualité augmentent, une inspection supplémentaire telle que la machine d'inspection AOI devient inévitable. Dans de nombreuses configurations en ligne, l’ajout d’une seule étape d’inspection nécessite de couper les convoyeurs, de déplacer plusieurs machines et de rééquilibrer l’ensemble du flux.
Ce qui semble être une mise à niveau mineure peut se transformer en jours, voire en semaines, d'arrêt de production. En revanche, les aménagements modulaires sont conçus pour isoler des sections de la ligne. Les unités d’inspection peuvent souvent être insérées ou déplacées avec un impact minimal, réduisant ainsi les interruptions en heures plutôt qu’en jours.
Cette différence devient critique une fois que la ligne est déjà entrée dans une production stable. Lorsque vos assemblages évoluent vers des emballages à plus haute densité ou des composants à joints cachés, les rayons X deviennent souvent une exigence pratique plutôt qu'un « agréable à avoir ». Si vous souhaitez comprendre quand et pourquoi l'inspection aux rayons X dans PCBA est généralement introduite (et ce que cela signifie pour l'intégration de lignes), cela peut vous guider dans la manière dont vous planifiez l'espace et les points de connexion modulaires dès le début.
Les tampon sont destinés à absorber les arrêts courts et à empêcher les perturbations de se propager sur toute la ligne. En pratique, de nombreuses lignes SMT souffrent du fait que les tampons étaient sous-dimensionnés ou placés sans stratégie claire.
Lorsqu’une seule machine s’arrête, le matériel recule rapidement, bloquant les processus en amont et affamant les stations en aval. De petites interruptions fréquentes s’accumulent en une perte de production importante. Une planification d'aménagement efficace définit la longueur et l'emplacement des tampons à un stade précoce, en fonction du comportement du processus plutôt que de l'espace au sol disponible, afin d'éviter ces micro-arrêts récurrents.

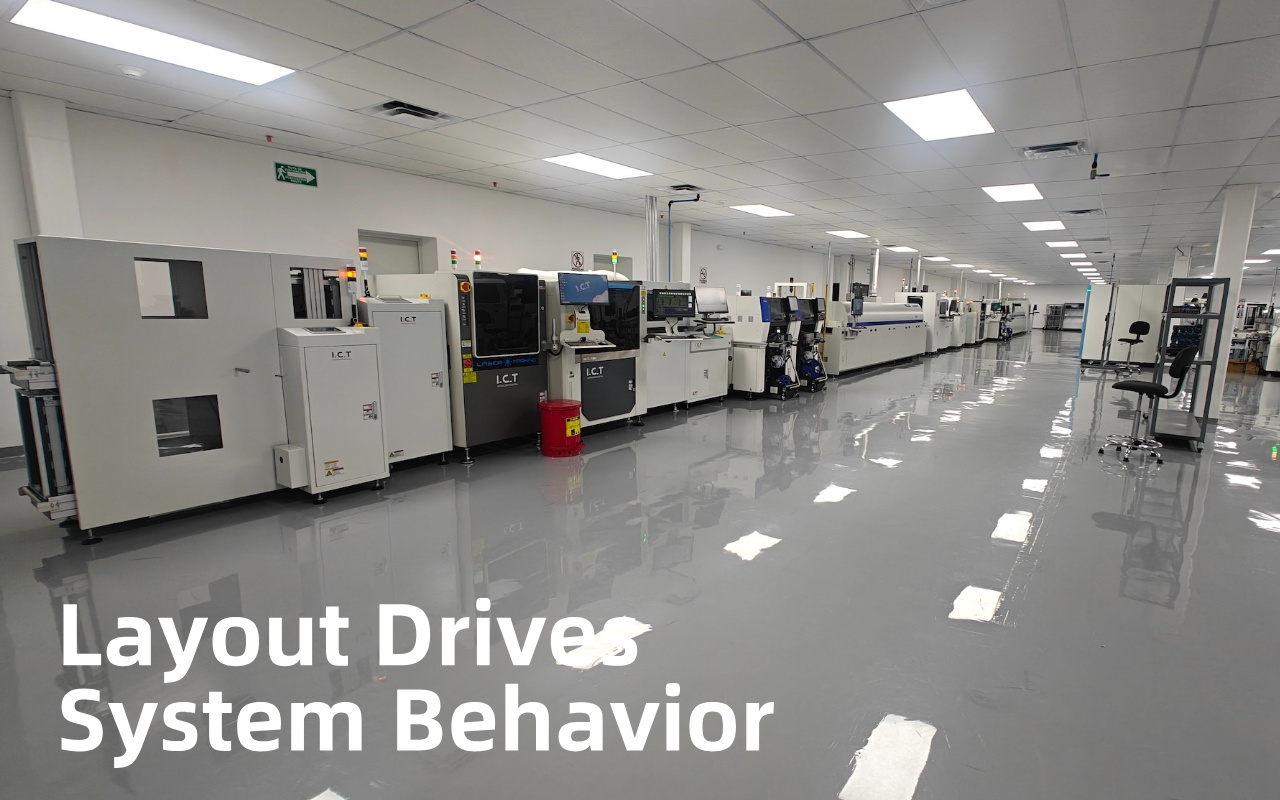

La disposition des lignes SMT est souvent traitée comme un exercice de planification de l'espace : comment installer les machines dans la zone disponible. En réalité, les décisions d’aménagement définissent le comportement de l’ensemble du système de production tout au long de sa durée de vie. Ils déterminent la fluidité du flux des matériaux, la rapidité avec laquelle les produits peuvent être modifiés et le coût des modifications futures. Une mauvaise mise en page échoue rarement immédiatement ; au lieu de cela, cela crée des goulots d’étranglement structurels qui réduisent discrètement l’efficacité année après année.
Les décisions de mise en page n'ont de sens que lorsque vous connaissez clairement l'ensemble du système que vous concevez : de l'impression et du placement à la refusion, l'inspection, la manipulation et la traçabilité. Si vous souhaitez un rappel rapide de ce que comprend une ligne SMT et de la manière dont chaque étape du processus affecte la stabilité en aval, cela peut vous aider à évaluer les choix en ligne ou modulaires avec une vue système plus complète.
Une fois qu’une ligne est installée et exploitée, ces contraintes sont difficiles à supprimer sans perturbation majeure. C'est pourquoi le choix de l'agencement doit être évalué comme une stratégie de fabrication à long terme plutôt que comme une tâche d'installation à court terme.
Dans un agencement bien conçu, les PCB parcourent la file à un rythme régulier avec une attente minimale. Chaque processus se transmet en douceur au suivant et les petites variations sont absorbées sans arrêter le flux. Cette stabilité permet au débit de rester prévisible dans le temps.
Dans un aménagement mal conçu, le flux des matériaux devient inégal. Des files d’attente commencent à se former devant les imprimantes, les fours de refusion ou les postes d’inspection. Ces périodes d'attente sont souvent négligées car les machines semblent occupées, mais elles réduisent directement le rendement effectif. Au fil du temps, de petits retards se traduisent par des pertes importantes, même si les machines individuelles continuent de fonctionner à leurs performances nominales.
À mesure que la gamme de produits augmente, la flexibilité de la mise en page devient un facteur décisif. Des changements de produits efficaces dépendent d'un accès facile au chargeur, de chemins de matériaux clairs et de la capacité d'isoler les activités de configuration des processus en cours.
Les mises en page en ligne relient étroitement toutes les machines en un seul flux. Bien que cela puisse être efficace pour une production stable, cela signifie également que de nombreux changements nécessitent l’arrêt de la chaîne entière. En revanche, les aménagements modulaires sont conçus pour découpler les sections. Les équipes peuvent préparer les alimentateurs, ajuster les programmes ou valider les processus dans un module pendant que les autres sections continuent de fonctionner, réduisant ainsi considérablement les temps d'arrêt.
Cette différence devient de plus en plus importante à mesure que la variété des produits et la fréquence des changements augmentent.
Les décisions d’aménagement déterminent également le coût des modifications futures. Dans une configuration en ligne, le déplacement d'une imprimante, d'un four de refusion ou d'un système d'inspection implique souvent le démontage des convoyeurs, le déplacement de plusieurs machines et le rééquilibrage de l'ensemble de la ligne. Le véritable coût n’est pas seulement la main d’œuvre : ce sont des semaines de production perdue et des retards de livraison.
Les aménagements modulaires sont construits en pensant au changement. L'équipement peut être ajouté, repositionné ou amélioré avec un impact limité sur les sections adjacentes. Tout au long de la durée de vie d'une usine, cette flexibilité se traduit directement par des coûts opérationnels inférieurs et par moins de perturbations lorsque les besoins de l'entreprise évoluent.

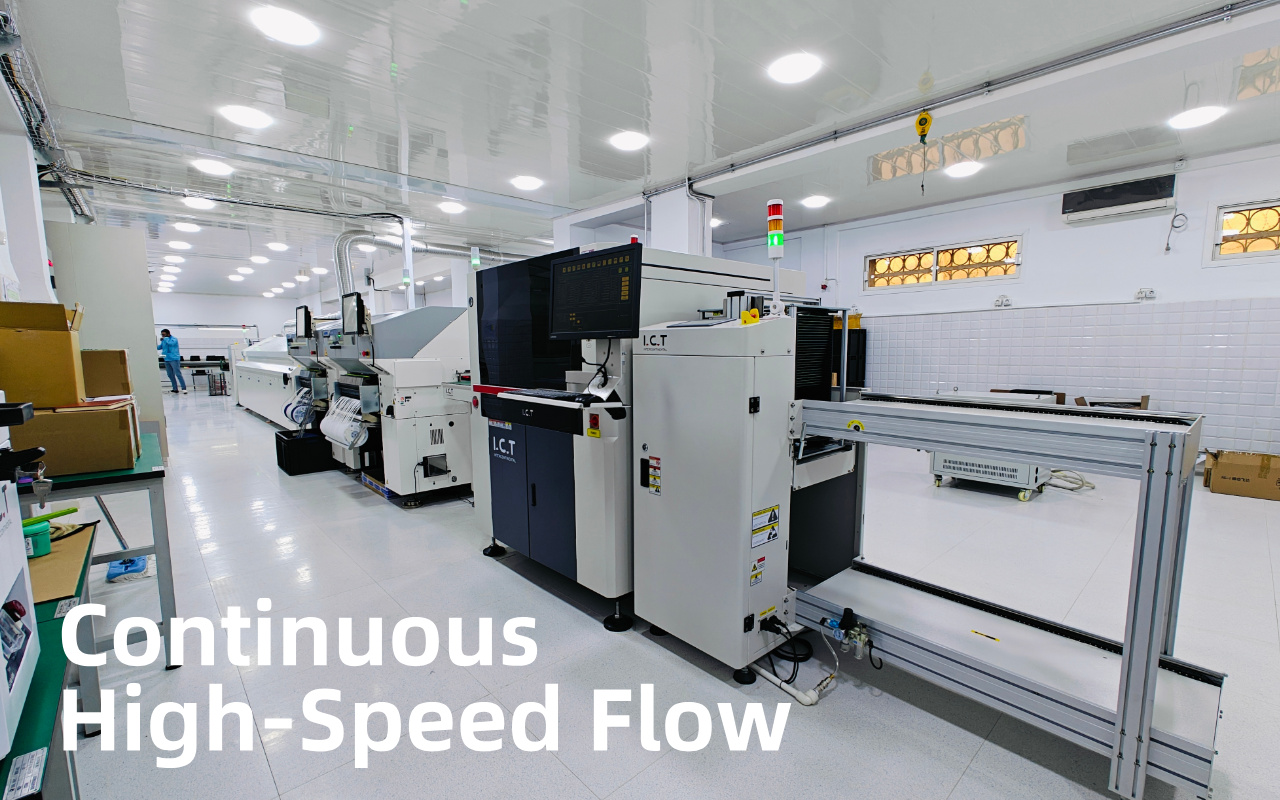

Une disposition en ligne SMT connecte toutes les machines en un seul chemin de production continu. Sa principale force réside dans la vitesse et le rythme. Lorsque les conditions de production sont stables et prévisibles, les configurations en ligne peuvent fournir un débit très élevé avec une manipulation minimale des matériaux et un flux de processus propre.
C'est pourquoi les mises en page en ligne restent largement utilisées dans les environnements où la variété des produits est limitée et les séries de production sont longues. Dans de bonnes conditions, ils sont efficaces, faciles à comprendre et capables de produire des résultats impressionnants.
Dans une disposition en ligne, les PCB passent directement de l'impression de pâte à souder au placement, à la refusion et à l'inspection sans interruption intentionnelle du flux. Les Convoyeur sont étroitement liés et chaque processus passe immédiatement au suivant.
Ce mouvement ininterrompu minimise la manipulation manuelle et peut réduire le temps de cycle lorsque la ligne est bien équilibrée. Tant que chaque processus fonctionne dans une plage de performances étroite, la ligne se comporte comme une machine unique, faisant avancer les planches à un rythme constant avec peu de variations.
L'efficacité de ce modèle dépend entièrement de l'équilibre et de la cohérence.
Les mises en page en ligne s'alignent naturellement sur les atouts des plateformes de placement à grande vitesse. Les machines de fabricants tels que JUKI et Hanwha sont conçues pour fonctionner en continu à un débit élevé, alimentant les composants à pleine vitesse avec un minimum d'interruption.
Lorsque les types de produits restent inchangés pendant des séries prolongées, le flux constant de matériaux d'une ligne en ligne permet à ces plates-formes de fonctionner à proximité de leur enveloppe de performances optimale. La fréquence de changement est faible, les configurations d'alimentation restent stables et la vitesse de placement devient un véritable avantage plutôt qu'une spécification théorique.
Dans ce scénario, les mises en page en ligne peuvent fournir un résultat maximal avec un contrôle de ligne relativement simple.
Le même couplage étroit qui permet une vitesse élevée introduit également un risque fondamental. Étant donné que toutes les machines sont reliées directement, un arrêt à n’importe quel point du processus se propage immédiatement sur toute la ligne.
Une erreur d'alimentation, une maintenance de routine ou un réglage mineur sur une machine peut arrêter toute la ligne. Les tampon offrent une protection limitée dans cette configuration, car il y a peu de séparation physique ou logique entre les processus. À mesure que la complexité de la production augmente, même des interruptions légères et fréquentes peuvent avoir un impact significatif sur l’efficacité globale.
Cette vulnérabilité structurelle devient plus prononcée dans les usines présentant une gamme de produits élevée, des changements fréquents ou une tolérance limitée aux temps d'arrêt, conditions auxquelles de nombreuses opérations ne sont confrontées qu'après un certain temps de fonctionnement de la ligne.

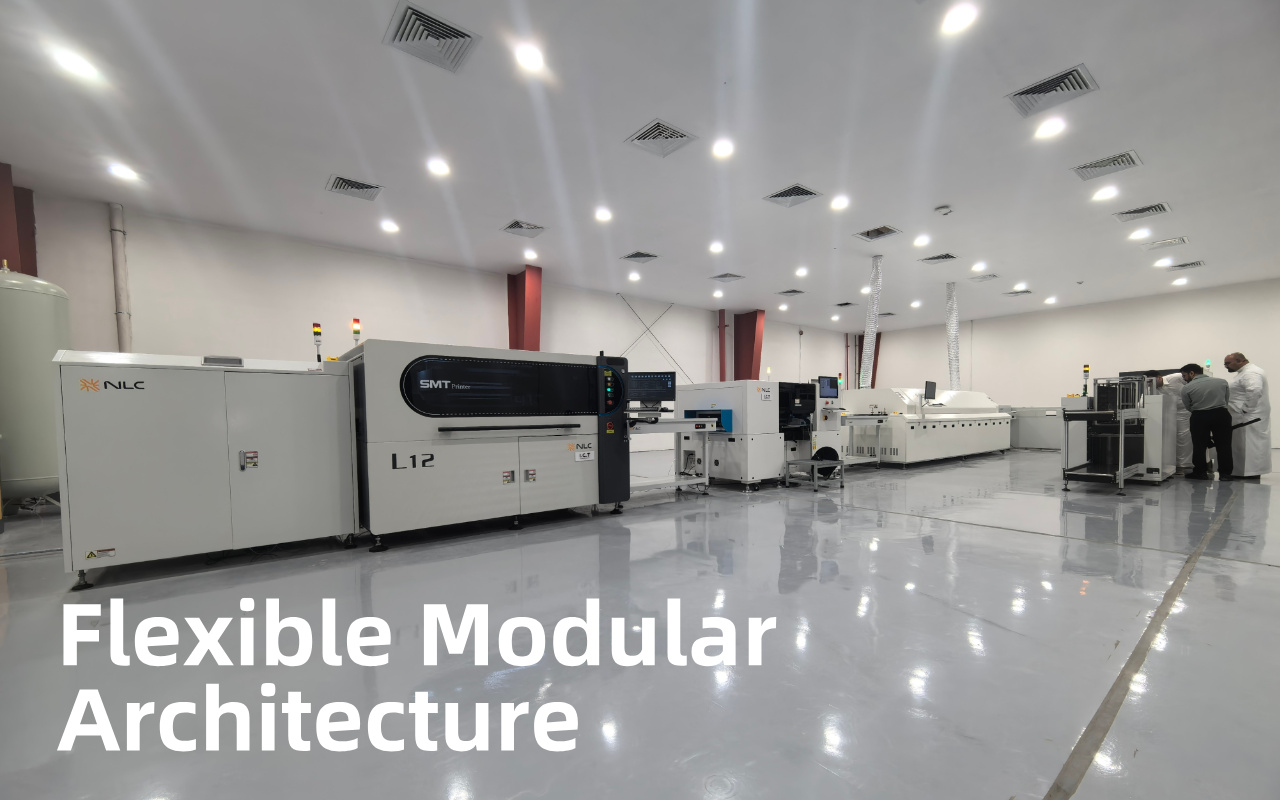

Une disposition de ligne modulaire SMT divise la ligne de production en plusieurs sections fonctionnelles, reliées par des convoyeurs courts ou des unités tampons. Contrairement aux configurations en ligne qui se comportent comme un système continu unique, les configurations modulaires sont conçues pour tolérer les variations. Chaque tronçon fonctionne avec un certain degré d'indépendance, permettant à la ligne d'absorber les perturbations sans forcer immédiatement l'arrêt complet.
Cette philosophie de conception donne la priorité à la résilience plutôt qu’à la vitesse absolue. À mesure que les conditions de production évoluent, les configurations modulaires offrent une structure plus indulgente qui peut s'adapter sans rééquilibrage constant.
Dans une configuration modulaire, l'impression, le placement, la refusion et l'inspection de la pâte à souder sont traités comme des modules de processus distincts. Ces modules sont liés, mais pas étroitement liés. Lorsqu'un problème survient dans une section, comme un ajustement d'alimentateur ou un réglage d'inspection, l'impact sur le reste de la ligne est limité.
Les tampon entre les modules contiennent temporairement les PCB pendant que le problème est résolu, permettant aux processus en amont de continuer à s'exécuter. Cette séparation empêche de petites perturbations de se répercuter sur l’ensemble de la ligne et de transformer des événements mineurs en arrêts complets de production.
Au fil du temps, cette structure semi-indépendante améliore considérablement la stabilité opérationnelle, notamment dans les environnements aux ajustements fréquents.
Les tampon dans une disposition modulaire font plus que stocker des tableaux. Ils agissent comme des amortisseurs pour le système de production. De courtes interruptions en aval n'obligent plus à des arrêts immédiats en amont, et la récupération après un arrêt est plus rapide et plus prévisible.
Les convoyeurs courts entre les modules jouent également un rôle essentiel. Ils simplifient la séparation physique entre les processus et facilitent l'insertion, le retrait ou le repositionnement des équipements sans retravailler toute la ligne. Au lieu de reconcevoir le flux de matériaux, les modifications peuvent être localisées sur un seul module.
Cette combinaison de tampons et de connexions courtes permet aux lignes modulaires de maintenir leur débit même lorsque les conditions ne sont pas idéales.
Les exigences en matière d'inspection ont tendance à croître avec le temps. Des étapes supplémentaires SPI, AOI ou sélectives aux rayons X sont souvent introduites à mesure que les normes de qualité se resserrent ou que la complexité du produit augmente. Les aménagements modulaires sont par nature bien adaptés à cette évolution.
Étant donné que les modules se connectent via des interfaces flexibles, les plates-formes d'inspection peuvent être ajoutées ou repositionnées avec un minimum de perturbations. Les systèmes modernes, tels que ceux fournis par I.C.T , sont conçus pour s'intégrer facilement dans les lignes modulaires, permettant d'insérer les étapes d'inspection là où elles apportent le plus de valeur sans forcer une reconstruction complète de la ligne.
En conséquence, les mises à niveau d’inspection dans les configurations modulaires nécessitent généralement beaucoup moins de temps d’arrêt et d’efforts d’ingénierie que dans les configurations en ligne étroitement couplées. AOI est l'une des étapes d'inspection les plus fréquemment ajoutées ou repositionnées à mesure que les exigences du produit évoluent, en particulier lorsque vous introduisez davantage de variantes, des règles de fabrication plus strictes ou des critères de qualité spécifiques au client. Une compréhension plus claire du fonctionnement de AOI dans l'assemblage PCB permet de décider plus facilement où les points de connexion modulaires et la capacité de mémoire tampon doivent être réservés dès le début.

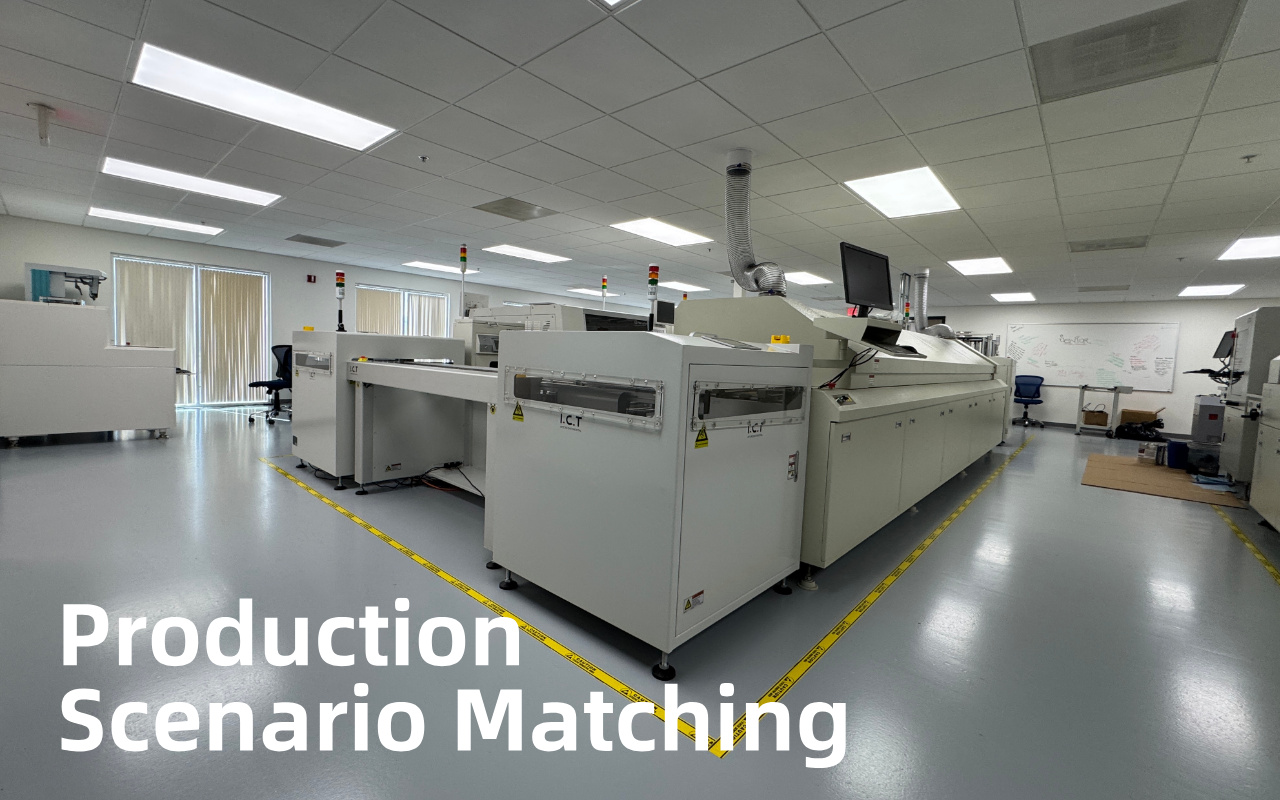

Il n'existe pas de disposition de ligne universellement 'correcte' SMT. Le bon choix dépend de la manière dont votre usine fonctionne réellement aujourd’hui et de la façon dont elle est susceptible d’évoluer au cours des prochaines années. L’examen de scénarios de production réels rend les différences entre les mises en page en ligne et modulaires beaucoup plus claires que les comparaisons abstraites.
Les environnements à forte diversité et à faible volume exercent une pression constante sur la flexibilité des lignes. Les changements fréquents de produits, les différentes tailles de cartes et les ensembles de composants variés rendent l'efficacité du changement essentielle.
Dans ces conditions, les aménagements modulaires fonctionnent généralement mieux. Les équipes peuvent préparer les mangeoires, ajuster les programmes ou affiner les paramètres d'inspection dans un module pendant que les autres sections continuent de fonctionner. Les temps d’arrêt sont localisés plutôt que mondiaux. En revanche, les configurations en ligne nécessitent souvent des arrêts sur toute la ligne pour les changements, transformant ainsi de courtes tâches de configuration en pertes de production prolongées.
À mesure que la variété des produits augmente, cette différence devient de plus en plus visible dans la production quotidienne.
Lorsque la production se concentre sur un ou deux produits avec des tirages longs et ininterrompus, les mises en page en ligne montrent leur force. Le flux continu minimise la manipulation et la ligne peut être finement équilibrée pour un débit maximal.
Dans ce scénario, les plateformes de placement à grande vitesse telles que Hanwha fonctionnent presque dans leurs conditions optimales. Les changements sont rares, les configurations d'alimentation restent stables et le coût par carte assemblée est généralement inférieur à celui des configurations plus segmentées.
Inline fonctionne mieux lorsque la variabilité est intentionnellement exclue du système. De nombreux programmes d'électronique grand public récompensent une exécution stable à haut volume, où la disponibilité, la cohérence des tâches et le coût par carte dominent le modèle de décision. Si cela ressemble à votre réalité de production, examiner la manière dont les lignes SMT pour l'électronique grand public sont généralement spécifiées peut vous aider à confirmer si une disposition en ligne restera efficace à mesure que les volumes évoluent.
Dans les régions où le coût de la main d’œuvre est élevé, les temps d’arrêt deviennent rapidement coûteux. Lorsqu'une ligne s'arrête, les opérateurs, les techniciens et les superviseurs attendent souvent sans rien faire pendant que les problèmes sont résolus.
Les aménagements modulaires permettent de réduire ce coût caché en limitant l'ampleur des arrêts. La maintenance, les ajustements ou les problèmes mineurs dans un module n'arrêtent pas nécessairement l'ensemble de la ligne. Les mises en page en ligne, en revanche, exigent un équilibre et une fiabilité presque parfaits pour éviter des temps d'inactivité coûteux pour l'ensemble du personnel.
Pour de nombreuses usines européennes, cette résilience peut l’emporter sur les simples considérations de vitesse. En Europe, les décisions d'aménagement sont souvent motivées non seulement par le coût de la main d'œuvre, mais également par les attentes en matière de fiabilité et d'audit, en particulier pour les programmes automobiles et industriels.
Si vous envisagez une production plus fiable, la planification des lignes SMT pour l'électronique automobile fournit un contexte utile expliquant pourquoi l'expansion des inspections, la traçabilité et la stabilité des processus ont tendance à façonner la stratégie d'implantation dès le début.
Les exigences d’inspection restent rarement statiques. Dans de nombreuses usines, la première étape d’inspection ajoutée ou améliorée est l’inspection de la pâte à souder, car elle évite les défauts en aval et réduit les boucles de reprise. Comprendre comment les machines SPI dans les lignes SMT sont généralement placées et utilisées vous aidera à prédire si votre réseau acceptera proprement de nouvelles étapes d'inspection ou forcera des retouches perturbatrices ultérieurement. À mesure que les normes de qualité se resserrent et que les produits deviennent plus complexes, des étapes supplémentaires SPI, AOI ou aux rayons X sont souvent introduites.
Les aménagements modulaires sont intrinsèquement mieux adaptés à cette évolution. L'espace tampon existant et les interconnexions flexibles permettent d'ajouter ou de repositionner des équipements d'inspection avec des perturbations limitées. Les configurations en ligne peuvent nécessiter une refonte importante des convoyeurs et un rééquilibrage des lignes pour s'adapter aux nouvelles machines, transformant ainsi les améliorations de la qualité en projets d'ingénierie majeurs.
Si l'expansion des inspections fait partie de votre plan à moyen terme, la flexibilité de l'aménagement devient un facteur décisif.

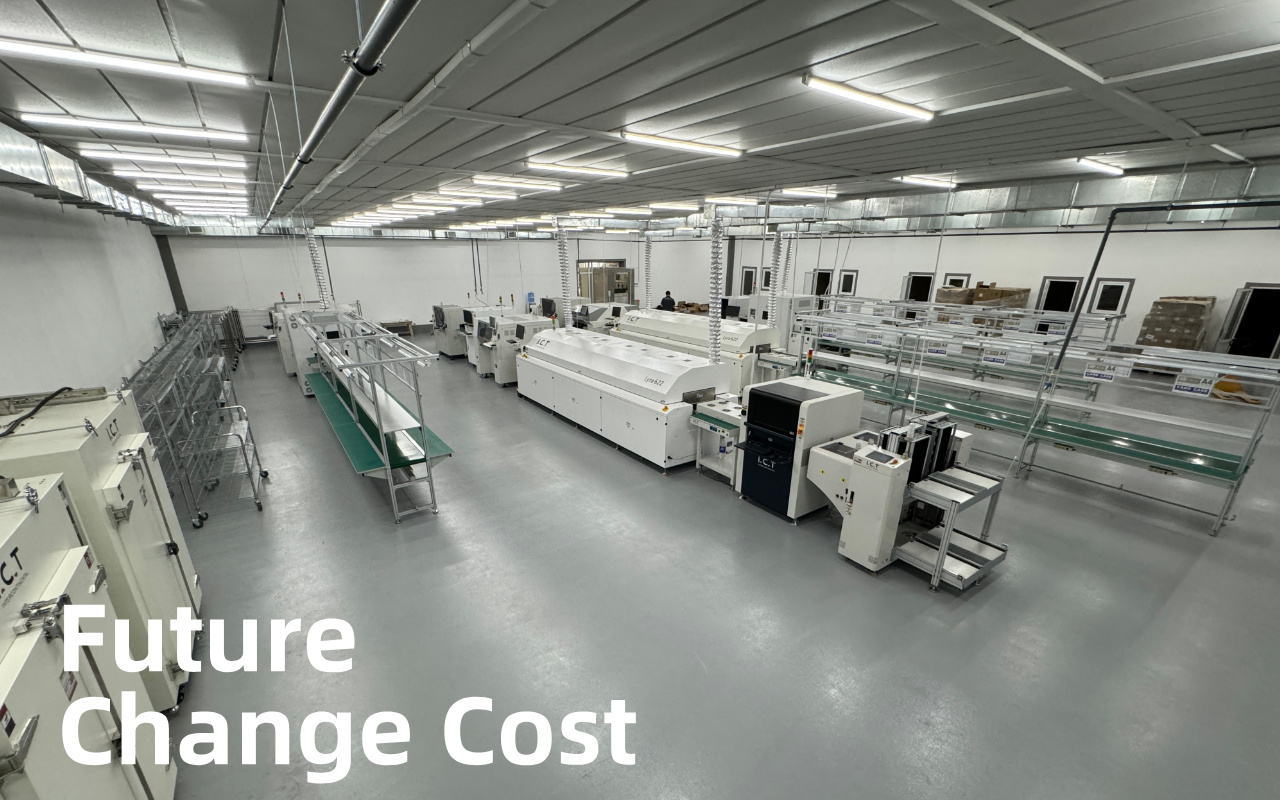

Lorsque les équipes comparent les dispositions de lignes SMT, l'accent est souvent mis sur l'investissement initial et la vitesse d'installation. Ce qui est souvent sous-estimé, c’est le coût des changements futurs – en temps, en main d’œuvre et en perte de production. Les décisions d'aménagement déterminent si l'expansion et la modification sont des ajustements de routine ou des projets perturbateurs qui consomment des semaines de capacité de production.
Lorsque vous planifiez une expansion, il est utile de penser au-delà des déplacements physiques des équipements. De nombreuses usines se préparent également à une plus grande maturité d’automatisation, où les données, la traçabilité et le contrôle adaptatif deviennent partie intégrante de la stratégie de production. Si vous explorez à quoi ressemble la fabrication sans éclairage dans la pratique et ce qu'elle exige de l'architecture de votre ligne, cela mérite d'être examiné dans le cadre de votre décision d'aménagement à long terme.
Au cours de la durée de vie d'une usine, ces coûts cachés dépassent souvent la différence de prix initiale entre les options d'aménagement.
L'ajout d'une seule machine est une exigence courante, que ce soit pour une inspection supplémentaire, une mise en mémoire tampon ou un soulagement de capacité. Dans les configurations en ligne, cela implique généralement de couper les convoyeurs, de déplacer plusieurs machines et de rééquilibrer l'ensemble du flux. Même un changement bien planifié peut entraîner des jours, voire des semaines, d'arrêt.
Dans les configurations modulaires, de nouvelles machines sont ajoutées sous forme de sections supplémentaires. Les modules existants restent en grande partie intacts et l'intégration est localisée. Dans de nombreux cas, l’installation et la mise en service peuvent être réalisées en quelques heures, permettant ainsi une reprise rapide de la production avec une perte de débit minimale.
La différence n’est pas théorique : elle apparaît directement dans les délais de livraison et les engagements des clients.
Les gros équipements tels que les imprimantes et les fours de refusion font partie des éléments les plus difficiles à déplacer. Dans les configurations en ligne, le déplacement d'une de ces machines nécessite souvent de déconnecter plusieurs processus en amont et en aval, de réaligner les convoyeurs et de rétablir l'équilibre de la ligne à partir de zéro.
Les conceptions modulaires réduisent cet impact en isolant les principaux équipements dans des sections définies. Une imprimante ou un four peut être repositionné ou remplacé sans forcer le démontage complet de la ligne. Les besoins en main d’œuvre sont moindres, le redémarrage est plus rapide et le risque d’introduction d’une nouvelle instabilité est considérablement réduit.
À mesure que les usines évoluent, cette flexibilité devient de plus en plus précieuse. Les fours de refusion ne sont pas seulement physiquement difficiles à déplacer : ils deviennent également des nœuds de données essentiels lorsque vous évoluez vers la traçabilité et l'intégration d'une usine intelligente.
Si votre feuille de route inclut le contrôle des recettes, la discipline de profilage et la connectivité, comprendre l'intégration de la redistribution de l'Industrie 4.0 vous aide à évaluer si votre mise en page prend en charge des mises à niveau propres sans forcer une restructuration majeure des lignes.
La technologie de placement ne reste pas immobile. Lorsque des plates-formes plus rapides ou plus précises deviennent disponibles, de nombreuses usines souhaitent procéder à une mise à niveau progressive plutôt que de reconstruire l'intégralité de la ligne.
Dans les configurations en ligne étroitement couplées, la mise à niveau vers des plates-formes de placement plus rapides, telles que les modèles plus récents de JUKI ou Hanwha , oblige souvent à une réévaluation complète de l'équilibre des lignes. Les processus en aval devront peut-être être mis à niveau simultanément pour éviter de nouveaux goulots d'étranglement, augmentant les coûts et les perturbations.
Les dispositions modulaires permettent une approche progressive. Un module de placement peut être mis à niveau en premier tandis que les autres sections continuent de fonctionner à leur rythme actuel. L'investissement est étalé dans le temps et les améliorations de performances sont apportées sans déstabiliser l'ensemble de la ligne.

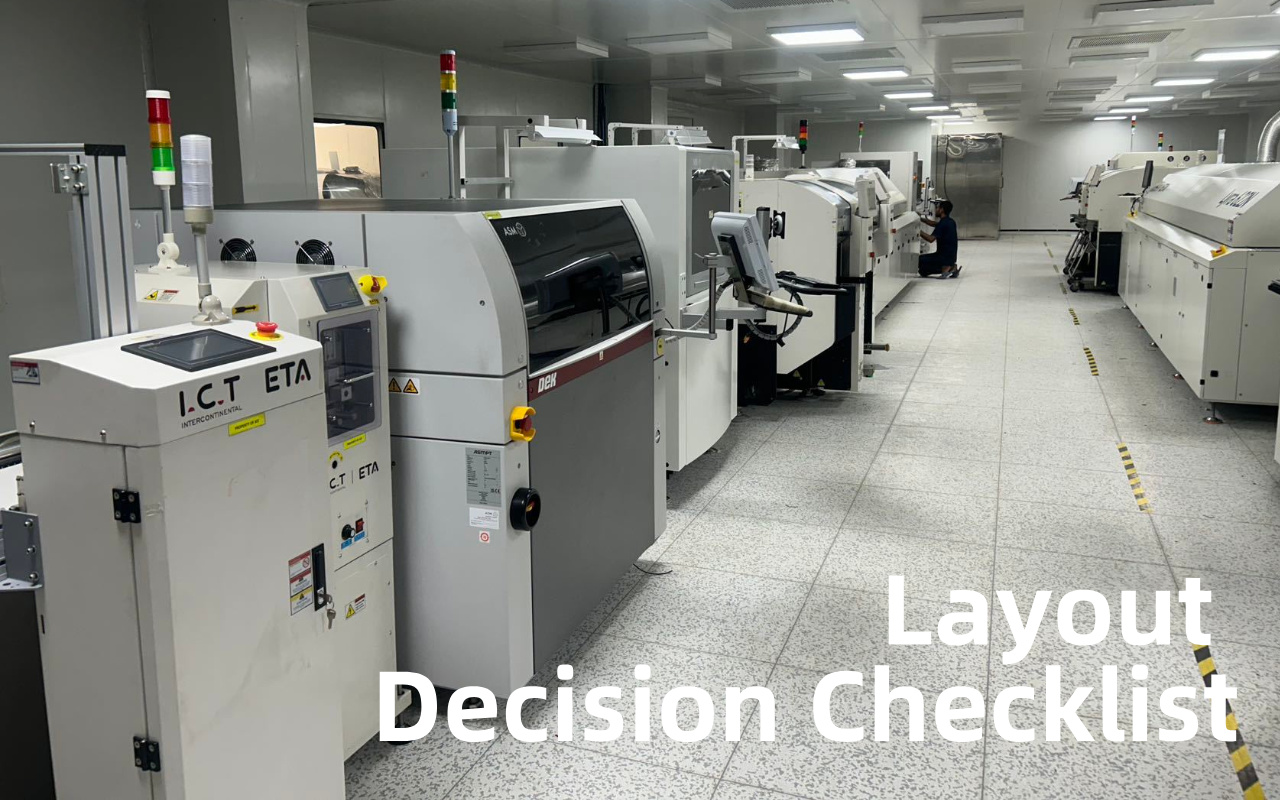

Avant de vous engager dans une disposition de ligne SMT, prenez du recul et évaluez honnêtement votre situation. Cette liste de contrôle est conçue pour vous aider à comparer vos besoins opérationnels réels aux atouts et aux risques de chaque option d’aménagement. Il n’y a pas de bonnes ou de mauvaises réponses, seulement des choix plus sûrs et plus risqués en fonction de votre contexte.
Commencez par votre mix de produits. Si vous assemblez de nombreuses cartes différentes en petits lots et changez fréquemment de produits, les configurations modulaires offrent généralement une marge opérationnelle plus sûre. Les changements peuvent être isolés et les travaux de configuration ne nécessitent pas toujours l'arrêt de la ligne entière.
Si votre production se concentre sur un petit nombre de produits avec des tirages longs et ininterrompus, les mises en page en ligne peuvent très bien fonctionner. La clé est la cohérence. Plus vous introduisez de variations, plus vous exercez de pression sur une ligne étroitement couplée.
Ensuite, réfléchissez à la stabilité probable de votre volume de production au cours des années à venir. Les mises en page en ligne sont plus efficaces lorsque le volume reste prévisible et équilibré dans le temps. Ils récompensent la stabilité par une efficacité élevée.
Si la demande est incertaine, croissante ou si l’on s’attend à ce qu’elle s’oriente vers une gamme de produits plus élevée, les configurations modulaires gèrent ces changements avec plus de grâce. Ils permettent des ajustements de capacité et de processus sans nécessiter une refonte complète de la ligne.
Les décisions d’aménagement reflètent également la flexibilité que vous souhaitez préserver financièrement. Si votre tolérance aux temps d'arrêt futurs, aux coûts de déménagement ou aux travaux d'ingénierie répétés est limitée, les configurations modulaires permettent de minimiser ces dépenses tout au long de la durée de vie de l'usine.
Si vous êtes prêt à investir davantage au départ et que vous prévoyez peu de modifications futures, les mises en page en ligne peuvent offrir un coût par carte inférieur dans des conditions stables. Le compromis est une flexibilité réduite plus tard.
Les exigences d’inspection diminuent rarement avec le temps. Si votre feuille de route comprend plusieurs étapes AOI, SPI ou rayons X, que ce soit maintenant ou dans un avenir proche, les dispositions modulaires simplifient l'intégration et réduisent les perturbations.
Si les besoins d’inspection sont minimes et peu susceptibles de s’étendre, les mises en page en ligne restent simples et efficaces. Plus vous ajoutez d’inspection, plus la flexibilité de la mise en page devient précieuse.
Enfin, évaluez l’expérience de votre équipe. Les mises en page en ligne exigent un fonctionnement discipliné, un dépannage rapide et une exécution efficace des changements. Les équipes disposant d’un contrôle strict des processus et de routines claires peuvent réussir dans ces environnements.
Si votre équipe a moins d’expérience dans la gestion d’arrêts fréquents ou de changements de changement complexes, les aménagements modulaires offrent une structure plus indulgente. Ils réduisent l’impact des erreurs humaines et accélèrent la récupération en cas de problème.
La disposition en ligne excelle dans les courses stables et à grand volume avec un flux continu et un placement à grande vitesse comme JUKI et Hanwha. La disposition modulaire offre une meilleure résilience aux changements, aux faibles volumes et aux extensions futures avec une intégration plus facile de l'inspection et des tampons I.C.T. Le bon choix dépend de la gamme de produits, de la stabilité des volumes, des plans d'inspection et de la tolérance aux coûts de modification futurs, et pas seulement de l'espace ou du prix initial. Utilisez la liste de contrôle en 5 points pour correspondre à votre situation réelle et éviter des retouches coûteuses plus tard.
Contactez notre équipe au market@smt11.com pour un examen gratuit de la mise en page ou de l'aide pour choisir la bonne configuration pour votre prochaine ligne SMT.
Oui, mais c'est cher et lent. Les lignes en ligne ont des connexions étroites, donc passer au modulaire signifie couper les convoyeurs, ajouter des tampons et tout rééquilibrer. De nombreuses usines passent des mois et perdent leur production pendant le changement. Il est préférable de choisir le modulaire dès le départ si vous pensez que la flexibilité comptera plus tard. Les conversions en ligne en module coûtent souvent plus cher que la construction modulaire en premier, car vous payez deux fois pour certains travaux.
Pas toujours. Le système modulaire nécessite davantage de convoyeurs et de tampons au démarrage, le coût initial peut donc être de 10 à 30 % plus élevé en fonction de la longueur de la ligne. Mais l’inline ne permet d’économiser de l’argent que si vous ne changez jamais grand-chose. Lorsque vous ajoutez des machines ou des produits ultérieurement, le système modulaire s'amortit généralement rapidement car les modifications coûtent moins de temps et de main d'œuvre. Dans les usines à forte mixité ou en croissance, le coût total modulaire sur 3 à 5 ans est souvent inférieur.
Les deux fonctionnent dans les deux configurations car JUKI et Hanwha sont de haute qualité. L'inline leur convient le mieux pour des volumes élevés et stables, car leur vitesse correspond à un débit continu. La modularité est préférable si vous changez souvent de configuration : différentes configurations ou vitesses d'alimentation peuvent fonctionner de manière plus indépendante. De nombreuses usines mélangent avec succès les deux marques dans des lignes modulaires en utilisant des tampons pour équilibrer les légères différences de vitesse.
Le petit espace pousse vers l'inline car il utilise un chemin droit et moins de convoyeur. Mais le système modulaire peut également s'adapter aux petits espaces avec des tampons plus courts et des sections compactes. Si l’espace est très restreint et que vous vous attendez à peu de changements, l’inline est pratique. Si vous prévoyez d'ajouter une inspection ou des produits, le système modulaire offre toujours plus de valeur, même dans les petites zones, en évitant de grosses perturbations ultérieures.
La longueur de tampon dépend de votre arrêt attendu le plus long. Pour la plupart des lignes, 1 à 2 mètres par station critique (comme le placement ou l'inspection) sont suffisants pour absorber les rechargements de lignes ou les bourrages mineurs (5 à 15 minutes). Ajoutez-en davantage si vous avez de longs arrêts fréquents ou des planches de grande valeur qui ne peuvent pas attendre. Test avec des exécutions réelles : trop peu de tampon provoque des sauvegardes ; trop de perte d'espace. Commencez avec une moyenne de 1,5 mètre et ajustez après les premiers mois.
