Dans la production moderne de SMT, le Guide complet des machines SPI prouve systématiquement une règle inviolable : SPI vient toujours avant AOI. Se tromper de commande est l'erreur la plus coûteuse qu'une usine puisse commettre, car 55 à 70 % de tous les défauts de refusion commencent lors de l'impression de la pâte à souder, bien avant que les composants ne soient placés.
Les PCB d'aujourd'hui transportent régulièrement des résistances 01005, un pas de 0,3 mm BGA et des boîtiers empilés multicouches. Un dépôt de pâte à braser qui est juste 10 µm trop faible peut provoquer un joint ouvert après refusion, tandis qu'un dépôt de 5 µm en trop peut créer un pont sous un QFN de 0,4 mm. Ces tolérances vont bien au-delà de ce que l’œil humain ou les caméras 2D traditionnelles peuvent capturer de manière fiable, c’est pourquoi l’inspection 3D automatisée est devenue incontournable dans la fabrication électronique moderne.
De nombreux ingénieurs et gestionnaires ont hérité de lignes de production construites il y a 10 à 15 ans, lorsque AOI était la seule inspection automatisée disponible. Ces lignes fonctionnent toujours (en quelque sorte), donc la question naturelle devient : 'Si AOI regarde déjà la carte finie, avons-nous vraiment besoin d'une autre machine plus tôt dans la ligne ?' Pendant ce temps, les jeunes ingénieurs de processus formés sur Six-Sigma et CpK observent les mêmes défauts d'impression se répéter mois après mois et se demandent pourquoi l'usine dépense des milliers de dollars en retouches au lieu de prévenir le problème à la source.
SPI ( Solder Paste Inspection ) est installé immédiatement après l'imprimante à pochoir et avant la première machine de transfert. Il utilise une lumière structurée ou un laser pour créer une véritable carte 3D de chaque dépôt de pâte à souder. En quelques secondes, il mesure le volume (nL), la hauteur (µm), la surface (mm²), la position X/Y et la forme de chaque tampon de la carte. Si quelque chose est hors tolérance, la carte est rejetée ou l'imprimante reçoit une correction en boucle fermée en temps réel avant que la carte suivante ne soit imprimée.
AOI ( Automated Optical Inspection ) se trouve après le four de refusion. Il prend des images couleur 2D ou 3D haute résolution de la carte entièrement assemblée. Il vérifie les pièces manquantes, les mauvaises pièces, les polarités inversées, les chutes, les fils soulevés, la soudure insuffisante, les ponts et les problèmes de mouillage visibles. Étant donné que la soudure a déjà fondu, AOI ne peut que vous dire ce qui ne va pas : il ne peut pas empêcher le défaut de se produire en premier lieu.
SPI est une médecine préventive : elle empêche la mauvaise pâte à souder de rencontrer un composant. AOI est l'autopsie : elle vous indique quelles planches sont déjà mortes ou mourantes. L’un vous permet d’économiser de l’argent en amont, l’autre évite à votre client de recevoir un mauvais produit en aval. Les deux sont importants, mais ils ne sont pas interchangeables.
De nombreuses anciennes usines d'électronique grand public utilisent encore des lignes réservées aux AOI, car 'c'est comme ça que nous avons toujours procédé'. Ces lignes produisent généralement de simples cartes double face avec des composants 0603/0402 et un pas de 0,5 mm+. L'impression est considérée comme suffisamment stable, les retouches sont peu coûteuses et la direction déteste ajouter de nouvelles machines. Le résultat est acceptable pour des produits à faible coût, mais les taux de défauts se situent entre 500 et 2 000 ppm.
Les ingénieurs axés sur les processus, en particulier dans les secteurs de l'automobile, du médical et des télécommunications, considèrent l'impression de pâte à souder comme l'étape la plus critique et la plus variable de toute la ligne. Ils savent qu’une fois la pâte mal utilisée, aucun placement parfait ni aucun profil de refusion parfait ne peuvent sauver le joint. Leur mantra est « mesurez et corrigez la pâte avant de dépenser de l'argent en y plaçant des composants coûteux. »
Les principaux fabricants sous contrat et équipementiers traitent désormais SPI + AOI de la même manière qu'ils traitent l'imprimante + le pick-and-place : vous ne pouvez tout simplement pas construire une ligne sérieuse sans les deux. L'investissement est justifié par des rendements au premier passage qui dépassent régulièrement 99,5 % et des coûts de reprise qui diminuent de 60 à 80 %. Dans ces usines, le débat n'est plus 'SPI ou AOI ?' mais 'Quel modèle SPI nous donne le retour sur investissement le plus rapide ?'
IPC-7912 , iNEMI et des dizaines d'études indépendantes au cours des 15 dernières années montrent systématiquement la même répartition : l'impression de pâte à souder représente 55 à 70 % de tous les défauts d'assemblage, le placement 10 à 15 %, la refusion 10 à 15 % et tout le reste le reste. Même une machine de transfert parfaitement réglée ne peut pas surmonter un mauvais volume de pâte ou un mauvais décalage.
Réparer un défaut d'impression à SPI ne coûte pratiquement rien : le tableau est simplement nettoyé et réimprimé. La correction du même défaut à AOI après la refusion nécessite une retouche manuelle, le retrait éventuel des composants, une vérification aux rayons X et une refusion – facilement 20 à 50 fois plus cher. Si le défaut échappe au client, le coût peut atteindre des centaines, voire des milliers de dollars par carte en réclamations au titre de la garantie et en perte de réputation.
Trop peu de pâte → hauteur de filet insuffisante → joint ouvert ou faible. Trop de pâte → excès de billes de soudure ou de ponts sous les appareils à pas fin. Coller décalé de 50 µm → tombstoning sur de petits composants de puce. Variation de hauteur → vides à l'intérieur des boules BGA que AOI ne peut pas voir mais que les rayons X trouveront plus tard. Chacun de ces échecs est prévisible à 100 % à partir des données de collage 3D fournies uniquement par SPI.

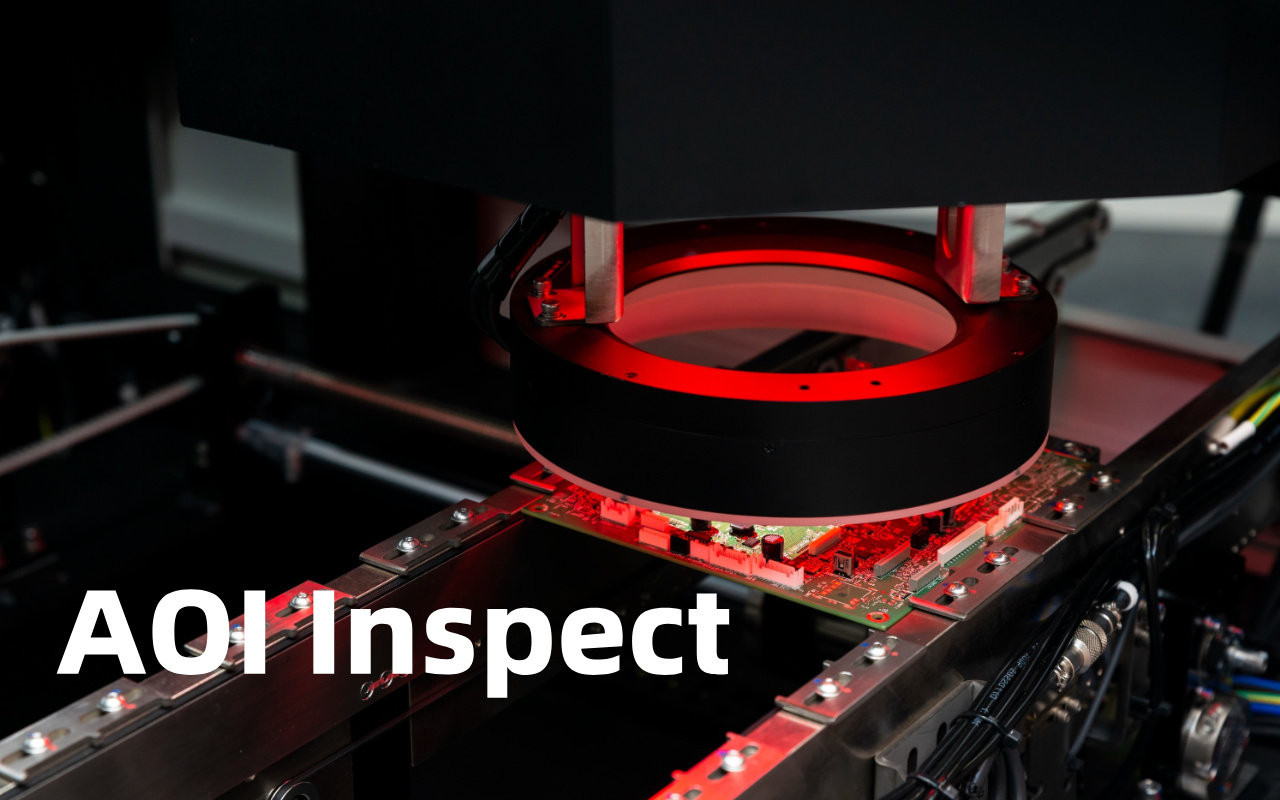

SPI s'exécute avant qu'un composant ne soit placé, il n'a donc aucun moyen de savoir si la machine de prélèvement et de placement a ensuite saisi la mauvaise bobine ou a complètement ignoré une pièce. Les erreurs de polarité sur les condensateurs ou diodes polarisés sont également invisibles pour SPI car la pâte semble identique quelle que soit l'orientation.
Même avec une pâte parfaite, une buse peut faire tomber une pièce de 100 µm hors du tampon, ou un chauffage inégal peut provoquer un effet tombstone lors de la refusion. Ces chocs mécaniques ou un mauvais vide peuvent soulever un fil sur un QFP. SPI ne voit aucun de ces éléments car ils se produisent longtemps après sa fenêtre d'inspection.
La tête dans l'oreiller, la non-mouillage, le démouillage et certains types de vides ne deviennent visibles qu'une fois la soudure fondue et refroidie. Les caméras couleur et l'éclairage angulaire de AOI sont spécialement conçus pour détecter ces problèmes de surface que SPI n'a jamais la chance de voir.
La seule séquence utilisée aujourd'hui par les usines de classe mondiale est la suivante : imprimante au pochoir → SPI → lanceur de copeaux à grande vitesse → placer flexible → four de refusion → AOI → ( rayons X ou TIC en option ). Cet ordre n'est pas arbitraire. Il suit la chronologie naturelle de création de défauts : évitez d’abord les problèmes d’impression, puis évitez les problèmes de placement, puis vérifiez le résultat final après la soudure. Inverser une étape augmente considérablement les risques de retouche et d’évasion.
Les systèmes SPI modernes comme le I.C.T-S510 et le I.C.T-S1200 renvoient des données de décalage et de volume en temps réel à l'imprimante (contrôle en boucle fermée). L'imprimante ajuste automatiquement la pression de la raclette, la vitesse ou la fréquence de nettoyage du pochoir sur la planche suivante. En 3 à 5 cartes, le processus s'installe généralement à CpK > 1,67. Une fois l'impression verrouillée, les machines de transfert reçoivent des tampons parfaits à chaque fois, réduisant considérablement les alarmes liées au placement en aval.
L'impression étant déjà sous contrôle, le travail de AOI devient beaucoup plus facile et plus précis. Les faux appels chutent de 60 à 80 % car AOI n'a plus à deviner si un joint de soudure marginal est causé par une mauvaise pâte ou un mauvais placement. AOI peut désormais se concentrer sur les véritables erreurs de placement et les problèmes post-redistribution, devenant ainsi un véritable gardien final au lieu d'une station de dépannage fourre-tout.

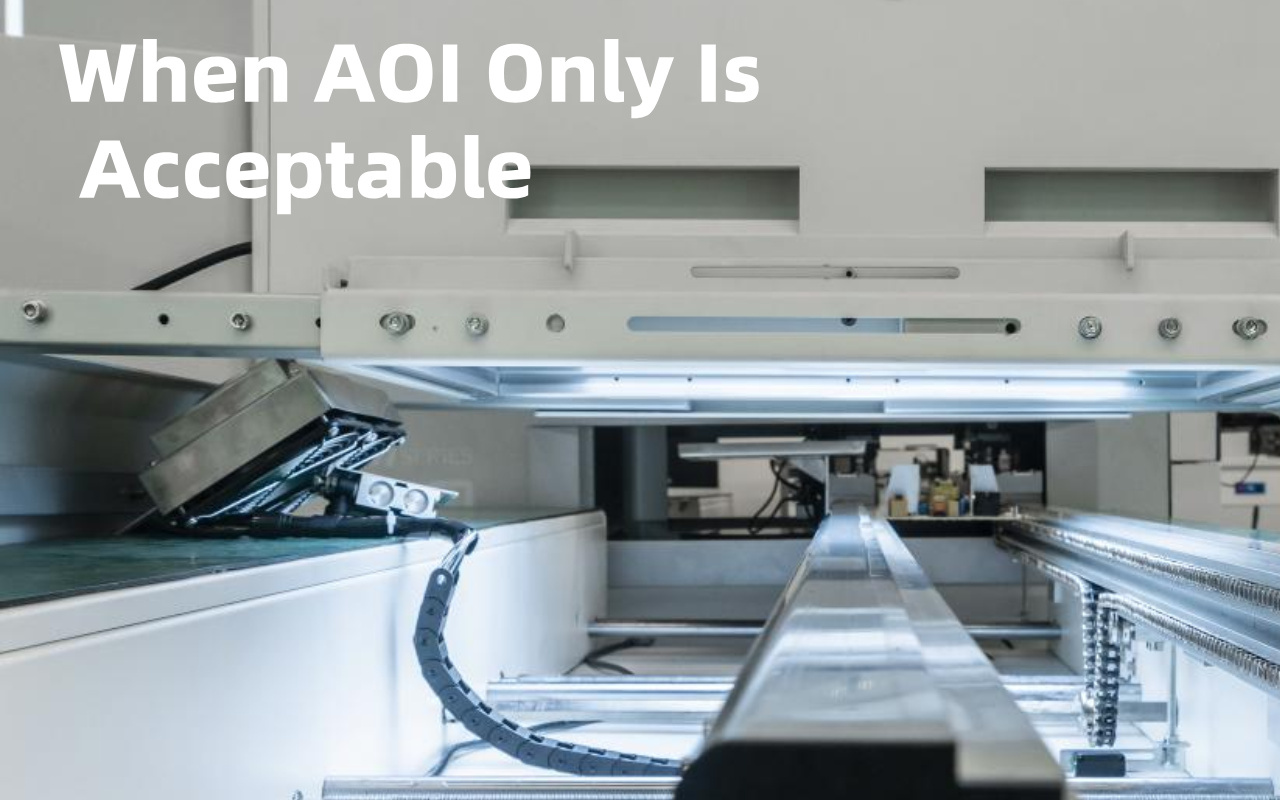

Les cartes grand public double face avec des pièces 0603 et plus grandes, un pas ≥ 0,5 mm, un pochoir et une pâte très stables, des tirages à faible mélange et des volumes élevés et des objectifs de qualité détendus (≤ 1 000 ppm) peuvent parfois survivre avec AOI seul. Les retouches sont peu coûteuses, les échecs sur le terrain sont rares et la direction accepte les stations de retouches occasionnelles. Ces lignes deviennent chaque année plus rares, mais elles existent toujours sur des marchés axés sur les coûts.
L'électronique automobile ( AEC-Q100/104 ), les dispositifs médicaux ( ISO 13485 ), l'aérospatiale/militaire (IPC classe 3), l'infrastructure 5G, les cartes mères de serveur, tout ce qui comporte des composants 01005/008004, un pas ≤ 0,4 mm BGA ou des boîtiers à terminaison inférieure nécessitent tous la 3D SPI. Les politiques zéro défaut et les coûts de garantie de plusieurs milliers de dollars par carte ne laissent aucune place à 'nous l'attraperons à AOI.'
Même les usines disposant de capitaux limités peuvent justifier SPI en premier. Le retour sur investissement typique est de 6 à 12 mois grâce à la réduction des rebuts, aux économies de main d'œuvre de retouche et à l'amélioration du rendement uniquement. De nombreux clients rapportent que l'ajout de SPI a réduit leurs postes de reprise AOI de trois équipes à une seule et a réduit les retours clients de 90 %. Le calcul est simple : éviter une mauvaise palette de PCB automobiles paie pour la totalité de la machine SPI.

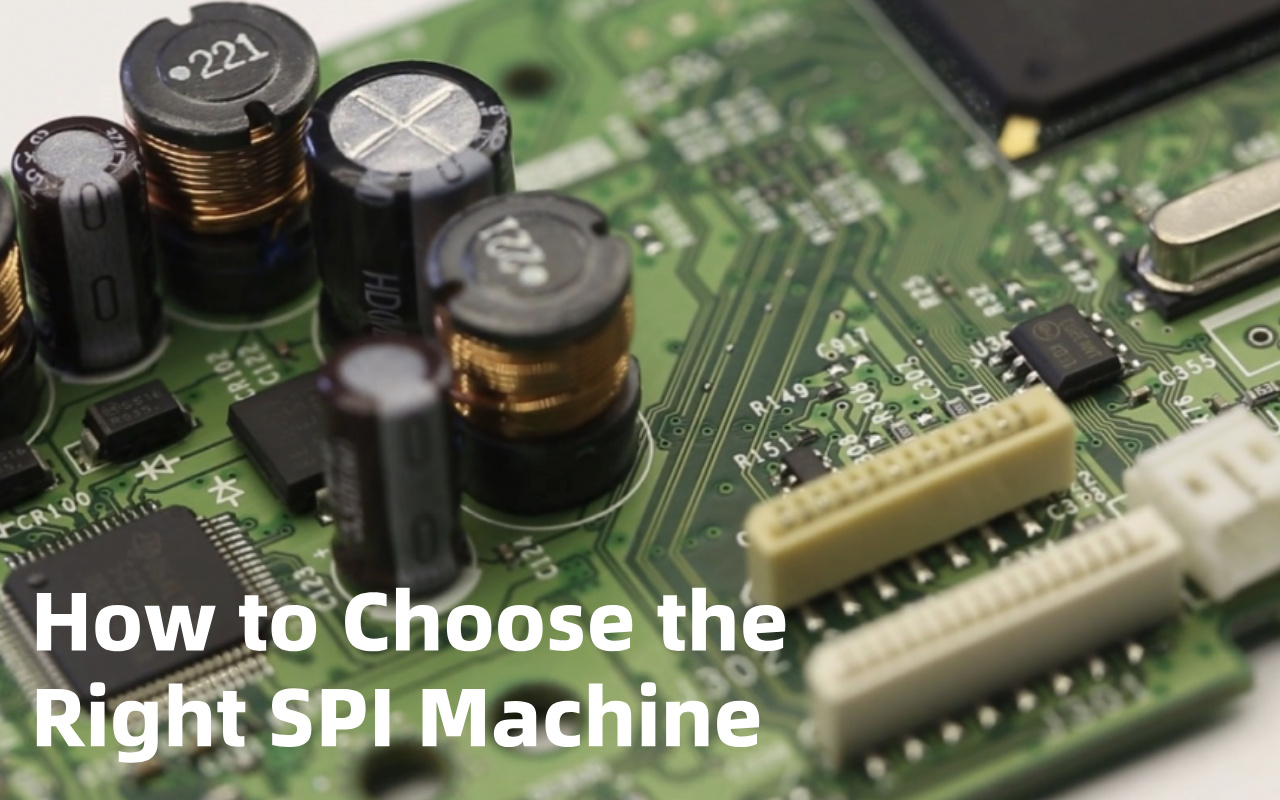

2D SPI ne mesure que la surface et peut être trompé par les variations de hauteur de collage. La véritable 3D SPI (moiré à déphasage ou triangulation à double laser) mesure le volume et la hauteur réels avec une résolution ≤ 1 µm. Pour tout ce qui est inférieur à 0402 ou au pas de 0,5 mm, la 2D est obsolète et générera des faux rejets ou des ratés excessifs.
Recherchez une résolution en hauteur ≥ 2 µm, un GR&R < 10 % à 6σ et un temps d'inspection ≤ 12 secondes pour un smartphone typique PCB. Le I.C.T-S510 atteint 8 à 10 secondes par carte à une résolution de 1 µm, tandis que le plus grand I.C.T-S1200 gère des panneaux de 600 × 600 mm en moins de 20 secondes avec la même précision.
Le SPI moderne doit importer directement les données Gerber et CAO, générer automatiquement des programmes d'inspection en quelques minutes, afficher des graphiques CpK en temps réel et renvoyer automatiquement les valeurs de correction aux imprimantes DEK/Minami/Panasonic/GKG. Sans ces fonctionnalités, vous achetez une technologie d'hier.
Choisissez des machines dotées d'un calibrage entièrement automatique de la plaque de verre (routine quotidienne de 30 secondes), d'optiques à compensation de température et d'unités de projection scellées. Les I.C.T-S510 et I.C.T-S1200 incluent tous deux ces fonctionnalités et maintiennent une répétabilité < 1 µm année après année avec une intervention minimale de l'opérateur.
Non. AOI inspecte après refusion, lorsque le mal est déjà fait. Il ne peut pas mesurer le volume ou la hauteur de la pâte à souder avant que les composants ne soient placés, il ne peut donc pas empêcher les joints froids, les ponts ou les vides causés par des erreurs d'impression.
Pour les composants 0402 et plus grands au pas de 0,5 mm+, la 2D peut parfois survivre. Pour 0201, 01005, 0,4 mm ou pas plus fin BGA, seule la 3D SPI fournit les données de volume et de hauteur requises par l'IPC-7095 et les normes automobiles.
Oui, généralement 60 à 80 %. L'impression stable supprime les variations aléatoires de volume qui confondent les algorithmes AOI et génèrent des défauts fantômes de joints de soudure.
Les systèmes modernes comme le I.C.T-S510 inspectent un smartphone typique PCB en 8 à 10 secondes et le I.C.T-S1200 gère les grands panneaux en <20 secondes. Ces temps sont négligeables par rapport aux temps de cycle de placement et de refusion.
Oui. IPC-7095D (BGA) et la plupart des normes de qualité automobile/médicale imposent effectivement la 3D SPI pour garantir des taux de vide < 25 % et un mouillage fiable sur les appareils à pas ultra-fin.
